北京课改版九年级物理《第十章 串联电路和并联电路》单元练习卷及答案

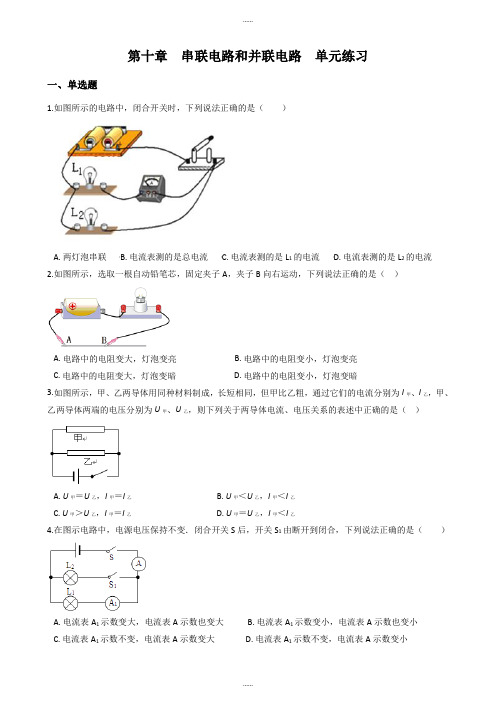

第十章串联电路和并联电路单元练习一、单选题1.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流2.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）A. 电路中的电阻变大，灯泡变亮B. 电路中的电阻变小，灯泡变亮C. 电路中的电阻变大，灯泡变暗D. 电路中的电阻变小，灯泡变暗3.如图所示，甲、乙两导体用同种材料制成，长短相同，但甲比乙粗，通过它们的电流分别为I甲、I乙，甲、乙两导体两端的电压分别为U甲、U乙，则下列关于两导体电流、电压关系的表述中正确的是（）A. U甲＝U乙，I甲＝I乙B. U甲＜U乙，I甲＜I乙C. U甲＞U乙，I甲＝I乙D. U甲＝U乙，I甲＜I乙4.在图示电路中，电源电压保持不变．闭合开关S后，开关S1由断开到闭合，下列说法正确的是（）A. 电流表A1示数变大，电流表A示数也变大B. 电流表A1示数变小，电流表A示数也变小C. 电流表A1示数不变，电流表A示数变大D. 电流表A1示数不变，电流表A示数变小5.在做测量小灯泡的电阻实验时，不慎将电压表和电流表的位置对换，其后果是（）A. 电压表和电流表都可能烧坏B. 电压表不会烧坏C. 电压表可能烧坏，电流表不会烧坏D. 两表都不会烧坏6.如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（）A. 电压表的示数变大，灯变暗B. 电流表的示数变小，灯变暗C. 电压表的示数不变，总功率变大D. 电流表的示数变大，总功率变小7.如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端．L是一个电阻不变的指示灯，力量计由一个电流表改装而成．使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上．有关此握力计下列的说法中正确的是（）A. 握力越大灯泡越暗，力量计的示数越大B. 改装成的力量计的零刻度线就是原电流表的零刻度线C. 握力越大电路总电阻越小，总电流越大D. 握力越大，弹簧的长度越长；握力越小，弹簧长度越短8.一电阻的两端电压为2 V时，通过它的电流为0.5 A ，如果加在它两端的电压升高到6 V，要测通过它的电流，实验室具有量程为0 .06 A ,0. 1 A 和0 .3 A 三种电流表，那么应选用的电流表的量程是（）A. 0 .06 AB. 0. 1 AC. 0 .3 AD. 量程太小，不能使用9.在如图所示的电路连接中，下列说法正确的是（）A. 灯泡L1和L2并联，电流表测的是L1支路的电流B. 灯泡L1和L2并联，电压表测量的是电源电压C. 灯泡L1和L2串联，电压表测的是L2的电压D. 灯泡L1和L2串联，电压表测的是L1的电压10.如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A. L1亮度不变，电流表示数变小B. L1亮度不变，电流表示数不变C. L1的亮度增大，电流表示数不变D. L1亮度减小，电流表示数变小11.小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示．其中电路图与实验数据不对应的是（）A. 小满B. 小希C. 小梦D. 都不对应12.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A. L1和L2并联，再与开关串联B. L2和开关串联，再与L1并联C. L1和开关并联，再与L2串联D. L1和开关串联，再与L2并联13.如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（）A.U AB＞U BC I AB＝I BCB.U AB＜U BC I AB＝I BCC.U AB＞U BC I AB＜I BCD.U AB＝U BC I AB＜I BC14.如图所示，下列说法正确的是（）A. 只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流B. 只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流C. 只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流D. 开关S1、S2和S3都闭合时，形成短路，电流表将烧坏二、填空题15.如图所示，电源电压为6V，电阻R0=10Ω，电流表量程为0﹣0.6A，电压表量程为0一3V，滑动变阻器上标有“20Ω0.5A”字样．则当电路中电流最小时，2min内电流通过电阻R0产生的热量是________ J；为了保证电路安全，滑动变阻器R接入电路的最小阻值为________Ω．16.（2017•怀化）一定值电阻两端电压为3V时，通过的电流为0.2V，则该定值电阻的阻值为________Ω，当两端电压为0时，该定值电阻的阻值为________Ω．17.某兴趣小组为了研究火情监视装置，将热敏电阻Rt、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻的阻值随温度的升高而减少．闭合开关S后，当火情发生时，电流表的示数________（填“变大”或“变小”），警示灯的亮度________（填“变亮”或“变暗”）．（设电源电压及灯丝电阻不变）18.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，则由图可知，元件A的电阻为 ________Ω；将A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是 ________ A．电阻B在1min内产生的热量是 ________J．19.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是为________ mA或________ mA三、解答题20.如图所示，已知R1=10Ω，R2=20Ω，R3=30Ω，求它们的功率P1：P2：P3之比．21.实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．四、作图题22.在如图1中，请用笔画线表示导线来连实物图，使灯L1和L2串联，电流表测电路中电流，电压表测L1两端电压；并在图2虚线框内画出相应的电路图．23.图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接．五、实验探究题24.在“探究串、并联电路电压的规律”的实验中，张强同学分别按图甲、乙两电路图连接电路并进行实验，他将测量的数据分别记录在表一和表二中．表一：________（“甲”或“乙”）电路进行实验得到的数据．（2）分析表一数据得到的结论是________；分析表二数据得到的结论是________．（3）这个实验在设计方案上还存在的不足之处是：________，改进方法________．25.下面是小余和小乐同学探究并联电路电流特点实验的过程，请你帮他们完成实验：小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图中的图甲所示。

北京课改版九年级物理 第10章 串联电路和并联电路 综合练习一、单选题1．如图所示，在做“组成串联电路”的实验中，当开关S 闭合时，灯1L 、2L 均不亮，某同学用一根导线去检查电路的故障：他将导线并联在灯1L 两端时发现灯2L 亮，灯1L 不亮；并联在灯2L 两端时发现两灯均不亮，由此可以判断A ．灯1L 短路B ．灯1L 断路C ．灯2L 短路D ．灯2L 断路 2．如图所示电路中，电阻R 1＝12Ω，R 2＝6Ω。

当单刀双掷开关S 置于位置1时，电压表读数为3V 。

则当S 置于位置2时，电压表读数的可能值为（ ）A ．1VB ．2VC ．3VD ．4V3．如图所示，电源电压不变，a 、b 、c 为电流表或电压表。

只闭合S 1时，a 表无示数，b 表有示数，c 表有示数且示数随滑片P 的移动发生变化。

则（ ）A ．a 表是电压表B ．先闭合S 1、S 2，再闭合S 3，a 表示数无变化C ．S 1、S 2、S 3都闭合，移动滑片P ，a 、b 两表示数无变化D ．S 1、S 2、S 3都闭合，b 表示数除以a 表示数等于电阻R 1的阻值4．在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R 是定值电阻，R 是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（ ）A ．体温越高，R 的阻值越大B ．体温越高，电压表的示数越大C ．体温越低，R 两端的电压越小D ．体温越低，通过0R 的电流越大 5．如图的所示的四个电路中，电源电压U 相同，R 1＜R 2，电路的总电阻最小的是（ ）A ．B ．C ．D ．6．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。

密码识别成功时仅1S 闭合，灯L 发光，照亮人脸进行识别，但不开锁，人脸识别成功后2S 才会闭合，电动机M 工作，开锁成功。

下列电路设计符合要求的是（ ）A．B．C．D．7．在2023北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。

第十章串联电路和并联电路综合检测（含答案）2023-2024学年北京课改版初中物理九年级2023-2024学年北京课改版初中物理九年级第十章串联电路和并联电路综合检测(满分100分，限时45分钟)一、单项选择题(每小题4分，共28分)1.(2022山东泰安中考)如图所示，灯泡L1、L2串联的电路是()2.(2023北京大兴期中)如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法正确的是()A.通过灯L1的电流小于通过灯L2的电流B.通过灯L2的电流小于通过电源的电流C.通过灯L1和灯L2的电流相等D.灯L1两端的电压与灯L2两端的电压一定相等3.(2023北京四中月考)有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。

密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机工作，开锁成功。

下列电路的设计符合要求的是()4.(2023北京五中分校月考)由一个电源、两个小灯泡、一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是()A.如果两灯都不亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一盏灯亮，则两灯一定是串联D.如果只有一盏灯亮，则两灯一定是并联5.(2023北京八中期中)如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1和L2的电流分别是()A.1.5 A0.8 AB.0.7 A0.8 AC.0.8 A 1.5 AD.0.8 A0.7 A6.(2022安徽中考)如图所示的电路中，电源电压保持不变，R为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中()A.电流表的示数变大，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小7.(2023北京东直门中学期中)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端。

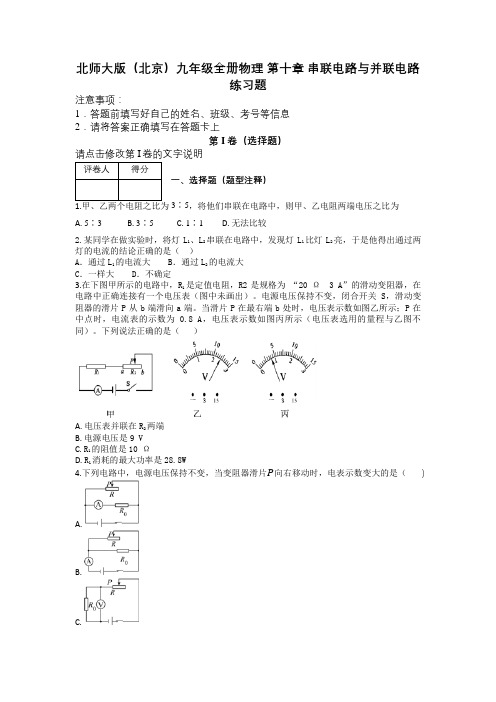

北师大版（北京）九年级全册物理第十章串联电路与并联电路练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）3∶5，将他们串联在电路中，则甲、乙电阻两端电压之比为A. 5∶3B. 3∶5C. 1∶1D. 无法比较2.某同学在做实验时，将灯L1、L2串联在电路中，发现灯L1比灯L2亮，于是他得出通过两灯的电流的结论正确的是（）A．通过L1的电流大 B．通过L2的电流大C．一样大 D．不确定3.在下图甲所示的电路中，R1是定值电阻，R2是规格为“20 Ω 3 A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）。

电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端。

当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8 A，电压表示数如图丙所示（电压表选用的量程与乙图不同）。

下列说法正确的是（）A. 电压表并联在R2两端B. 电源电压是9 VC. R1的阻值是10 ΩD. R1消耗的最大功率是28.8W4.下列电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A.B.C.D.5.用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示.对于图象的分析，以下说法错误的是A. 由甲图可知，定值电阻的阻值为1ΩB. 由甲图可知，电阻不随其两端的电压和导体中的电流而改变C. 为了减小误差，应该用多次测量求平均值的方法，计算小灯泡的电阻D. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大6.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是A. B.C. D.7.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为I A、I B、I C.关于它们之间的大小关系，正确的是( )A. I A＝I B＝I CB. I A＝I B＋I CC. I A＞I B＝I CD. I A＜I B＜I C8.某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均连人家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是( )A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作第II卷（非选择题）二、实验题①请参照电路图连接实物图________．②连接好电路后，闭合开关，电压表和电流表的指针偏转如图所示此时流过灯泡的电流为________ A，灯泡两端电压为________ V．10.在图甲中，闭合开关后，通过灯泡L l的电流为0．5A，通过灯泡L2的电流为0．4A。

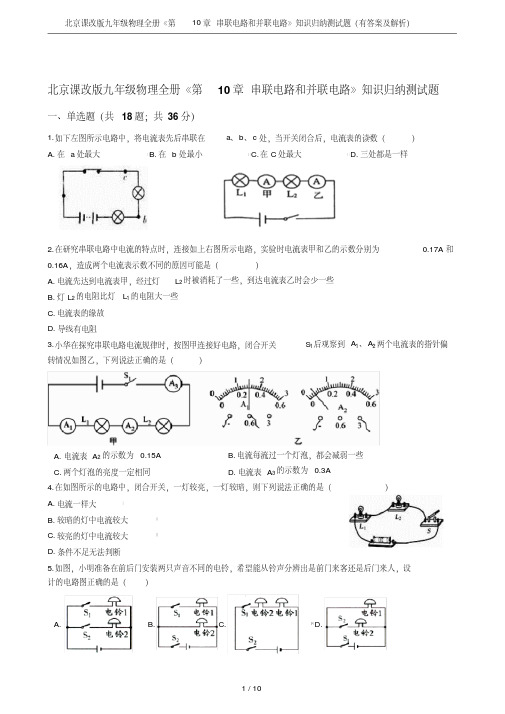

北京课改版九年级物理全册《第10章串联电路和并联电路》知识归纳测试题一、单选题（共18题；共36分）1.如下左图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数（）A. 在a处最大B. 在b处最小C. 在C处最大D. 三处都是一样2.在研究串联电路中电流的特点时，连接如上右图所示电路，实验时电流表甲和乙的示数分别为0.17A和0.16A，造成两个电流表示数不同的原因可能是（）A. 电流先达到电流表甲，经过灯L2时被消耗了一些，到达电流表乙时会少一些B. 灯L2的电阻比灯L1的电阻大一些C. 电流表的缘故D. 导线有电阻3.小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是（）A. 电流表A2的示数为0.15AB. 电流每流过一个灯泡，都会减弱一些C. 两个灯泡的亮度一定相同D. 电流表A3的示数为0.3A4.在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）A. 电流一样大B. 较暗的灯中电流较大C. 较亮的灯中电流较大D. 条件不足无法判断5.如图，小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（）A. B. C. D.6.下列电路连接注意事项中，叙述错误的是（）A. 连接过程中开关必须断开B. 电池两极的导线不能直接相连C. 接在接线柱上的导线应顺时旋紧D. 开关应该与被控制电路元件并联7.为了找出电流通过导体时产生的热量跟导体电阻的关系，实验时必须同时保持不变的物理量是（）A. 导体的电阻和导体中的电流B. 导体的电阻和通电时间C. 导体中的电流和通电时间D. 导体的电阻、导体中的电流和通电时间8.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )A. 2.2 A 0.44 AB. 0.42A 1.8 AC. 1.76A 0.44 AD. 0.44A 2.2 A9.如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A. B.C. D.10.在如下左图电路中，AB两点间的电压保持不变，开关由断开变为合上，电流表示数将（）A. 不变B. 变小C. 变大D. 无法确定11.如上右图所示，连入电路中的电灯L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则这部分电路中允许通过的最大电流是（）A. I1B. I2C. I3D. I1+I2+I312.如图的电路中，灯L标有“3V 1.5W”的字样，电压表量程为0～3V，电流、滑动变阻器R上标有“50Ω 1A”表的量程为0～0.6A，电源电压恒为 4.5V。

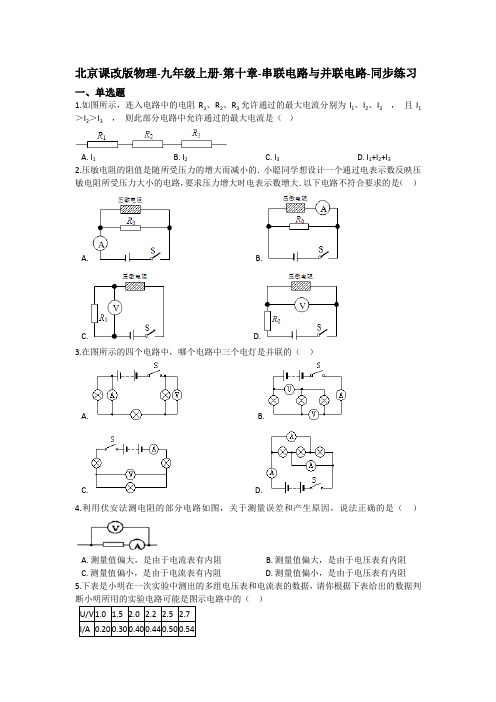

北京课改版物理-九年级上册-第十章-串联电路与并联电路-同步练习一、单选题1.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A. I1B. I2C. I3D. I1+I2+I32.压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（）A. B.C. D.3.在图所示的四个电路中，哪个电路中三个电灯是并联的（）A. B.C. D.4.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是（）A. 测量值偏大，是由于电流表有内阻B. 测量值偏大，是由于电压表有内阻C. 测量值偏小，是由于电流表有内阻D. 测量值偏小，是由于电压表有内阻5.下表是小明在一次实验中测出的多组电压表和电流表的数据，请你根据下表给出的数据判）A. B. C. D.6.将欧姆定律的公式变形得到，关于此式的物理意义，下面说法中正确的是（）．A. 导体的电阻等于导体两端的电压和通过它的电流之比B. 导体中通过的电流越大，则电阻越小C. 加在导体两端的电压越大，则电阻越大D. 导体的电阻与它两端的电压成正比，与通过它的电流成反比7.武汉市新投入的公交车后门左右扶杆上均装有一个红色按钮（如图所示），每个按钮相当于一个开关。

当乘客按下任一个按钮，驾驶台上的指示亮，提醒司机有人下车。

下列电路图能实现上述目标的是（）A. B. C. D.二、多选题8.在连接串、并联电路的实验中，下列做法中没有必要的是（）A. 连接电路之前，开关应是断开的B. 开关应接在靠近电源正极的一端C. 选择电流表或电压表时，要看清所选电表的量程和分度值D. 做实验时要选择光线明亮和通风条件好的地方9.如图甲所示是一种检测煤气泄漏的电路，其中电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随煤气浓度变化曲线如图乙所示，则下列说法正确的是（）A. 天然所浓度增大，电流表示数变小B. 天然气浓度减小，电压表示数变小C. 天然气浓度增大，电路消耗的总功率变大D. 天然气浓度减小，电压表与电流表示数的比值变小10.压敏电阻的阻值是随所受压力的增大而减小的，小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大，如图所示的电路符合要求的是（）A. B.C. D.11.如图所示，电源电压恒为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A. S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB. S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC. S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD. S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω12.张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（）A. 通过导体甲的电流与其两端的电压成正比B. 导体甲的电阻大于导体乙的电阻C. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2AD. 将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A13.张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（）A. 通过导体甲的电流与其两端的电压成正比B. 导体甲的电阻大于导体乙的电阻C. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2AD. 将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A三、填空题14.如图所示电路，电源电压恒为4.5V，灯L标有“3V，0.9W”（灯泡阻值不变），滑动变阻器R上标有“50Ω，1A”的字样，电压表量程为0～3V，电流表量程为0～0.6A，小灯泡的电阻是________Ω，为了保证电路中各元件安全工作，电路中允许通过的最大电流为________A，滑动变阻器允许接入电路的阻值范围是________Ω．15.已知灯L1的电阻大于灯L2的电阻，按图甲连接时，通过它们的电流大小是________的；按图乙连接时，通过它们的电流大小是________的。

10.2 串、并联电路的特点同步练习一、单选题1．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V2．“网课”让学习更加便捷，但也容易使人们用眼过度。

如图所示，电加热眼罩可以缓解眼疲劳。

它有两个发热电阻，当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。

以下简化模拟电路设计正确的是（）A．B．C．D．3．如图所示，若要使R1、R2并联，则（）A．只闭合S1B．只闭合S3C．只闭合S2、S3D．只闭合S1、S24．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）A．较亮的灯中电流较大B．较暗的灯中电流较大C．电流一样大D．条件不足无法判断5．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表1V和V的示数如图（2）所示，下列对该电路分析不正确的是（）2A．两表量程不同，1L和2L串联B．两表量程不同，1L短路C．两表量程相同，1L开路D．两表量程相同，2L短路6．如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（）A ．a b I I =B ．a c I I =C ．b c I I =D ．a d I I =7．如图所示电路，电压表和电流表分别测量小灯泡 L 1、L 2 的电压和电流，开关闭合灯泡均能发光，L 1的电阻比 L 2的大，则（ ）A ．V 1示数小于 V 2B ．V 示数等于 V 1C ．A 1示数小于 A 2D ．A 1示数大于 A 28．下图中电源电压保持不变，当S 1， S 2都闭合时，电压表示数为 4.5V ；当S 1闭合S 2断开时，电压表示数为3V ；那么S 1， S 2都断开时，L 1和L 2两端的电压分别为（ ）A ．3V 和4.5VB ．1.5V 和4.5VC ．3V 和1.5VD ．1.5V 和3V9．如图所示，电流表A 1读数为0.18 A ，电流表A 2读数为0.32 A ，通过灯泡L 3的电流为0.15 A ，则干路上的电流为（ ）A．0.33 A B．0.47 A C．0.50 A D．0.65 A10．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I3 11．如图中两灯规格不同，能测出通过灯L1电流的电路是（）A． B．C．D．12．如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。

北师大版（北京）九年级全册物理 第十章 串联电路与并联电路 单元练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S ，滑动变阻器R2的滑片P 由b 端移到a 端的过程中，下列说法正确的是（ ）A ．电压表和电流表的示数都变大B ．电压表和电流表的示数都变小C ．电压表的示数变大，电流表的示数变小D ．电压表的示数变小，电流表的示数变大2 . 如图所示，闭合开关S ，滑动变阻器的滑片P 向右移动时，电流表的示数将（ ）A ．变大B ．变小C ．不变D ．无法确定3 . 如图甲所示的电路，当开关闭合后，电流表A1和A2的示数如图乙所示，那么通过灯L1和L2的电流分别是A ．0.23A 、1.1AB ．0.23A 、0.87AC ．0.26A 、1.1AD ．0.26A 、0.84A4 . 把一根阻值是16Ω的电阻丝弯成一个圆环（电阻丝阻值与长度成正比），按如图所示方式连接在3.6V 的电源上则电流表的读数为A．1.2A B．0.9A C．0.3A D．0.12A5 . 把标有“24V 36W”的灯泡L1和“8V 16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A．该电源的电压为24V B．灯L1实际电压大于灯L2的实际电压C．两灯泡的总功率为16W D．电路中的电流为2A6 . 实验室所使用的电流表是由小量程的电流表改装而成图甲中G是满偏电流（即电流表允许通过的最大电流）Ig=3mA的电流表，其电阻Rg=10，现借助一个定值电阻R0把它改装成一个量程为3A的电流表，如图乙所示，下列判断正确的是A．达到满偏时G两端电压为0.03V，R0约为1B．达到满偏时G两端电压为0.03V，R0约为0.01C．达到满偏时G两端电压为30V，R0约为1D．达到满偏时G两端电压为30V，R0约为0.017 . 如图所示是一种自动测定油箱内油量多少的装置， R' 是定值电阻， R 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内剩余油量的多少。

北京课改版物理-九年级上册-第十章-串联电路和并联电路-同步练习（含答案）北京课改版物理-九年级上册-第十章-串联电路与并联电路-同步练习一、单选题1.如图所示，连入电路中的电阻R、R、R允许通过的最大电流分别为I、I、I ，且I1231132＞I＞I ，则此部分电路中允许通过的最大电流是（）32+I+IA. I B. IC. ID. I312213小聪同学想设计一个通过电表示数反映压2.压敏电阻的阻值是随所受压力的增大而减小的．敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（）B. A.D. C.）3.在图所示的四个电路中，哪个电路中三个电灯是并联的（B. A.D. C.）利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是（4.A. 测量值偏大，是由于电流表有内阻B. 测量值偏大，是由于电压表有内阻D. 测量值偏小，是由于电压表有内阻测量值偏小，是由于电流表有内阻C.请你根据下表给出的数据判下表是小明在一次实验中测出的多组电压表和电流表的数据，5. ）断小明所用的实验电路可能是图示电路中的（ 2.7 2.2 1.5 U/V 1.0 2.0 2.5I/A 0.20 0.30 0.40 0.44 0.50 0.541 / 13北京课改版物理-九年级上册-第十章-串联电路和并联电路-同步练习（含答案）A. B.C. D.变形得到．将欧姆定律的公式6.，关于此式的物理意义，下面说法中正确的是（）A. 导体的电阻等于导体两端的电压和通过它的电流之比B. 导体中通过的电流越大，则电阻越小 C. 加在导体两端的电压越大，则电阻越大 D. 导体的电阻与它两端的电压成正比，与通过它的电流成反比，每个按钮相当7.武汉市新投入的公交车后门左右扶杆上均装有一个红色按钮（如图所示）于一个开关。

当乘客按下任一个按钮，驾驶台上的指示亮，提醒司机有人下车。

下列电路图）能实现上述目标的是（C. A. B.D.二、多选题）8.在连接串、并联电路的实验中，下列做法中没有必要的是（A. 连接电路之前，开关应是断开的开关应接在靠近电源正极的一端B.C. 选择电流表或电压表时，要看清所选电表的量程和分度值做实验时要选择光线明亮和通风条件好的地方D.为气R为定值电阻，9.如图甲所示是一种检测煤气泄漏的电路，其中电源电压恒定不变，R0敏电阻，其阻值随煤气浓度变化曲线如图乙所示，则下列说法正确的是（）天然所浓度增大，电流表示数变小A.B. 天然气浓度减小，电压表示数变小天然气浓度增大，电路消耗的总功率变大C.D. 天然气浓度减小，电压表与电流表示数的比值变小2 / 13北京课改版物理-九年级上册-第十章-串联电路和并联电路-同步练习（含答案）10.压敏电阻的阻值是随所受压力的增大而减小的，小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大，如图所示的电路符合要求的是（）B. A.D. C.，电流表的量程，R=60Ω，滑动变阻器的规格为“50Ω2A”11.如图所示，电源电压恒为12V0并保证电路各元件安全，字样．不考虑灯丝电阻变化，“6V 3W”，为“0～0.6A”小灯泡上标有）则50Ω～闭合，A. SS、S都断开，滑动变阻器接入电路的阻值范围是12Ω213W SB. S闭合，S、都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～212.4WC. S、S都闭合，电路消耗的总功率最小值为S、21 S、都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω、D. SS21张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作12. ）出了如图所示的图象，根据图象，下列说法正确的是（A. 通过导体甲的电流与其两端的电压成正比B. 导体甲的电阻大于导体乙的电阻0.2A 的电压时，通过导体乙的电流为当在导体乙的两端加上C. 1V0.2Ab、将D. a3V两导体串联后接到电压为的电源上时，通过导体的电流为3 / 13北京课改版物理-九年级上册-第十章-串联电路和并联电路-同步练习（含答案）13.张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（）通过导体甲的电流与其两端的电压成正比A.导体甲的电阻大于导体乙的电阻B.0.2A1V的电压时，通过导体乙的电流为当在导体乙的两端加上C.0.2A3V的电源上时，通过导体的电流为D. 将甲、乙两导体串联后接到电压为三、填空题，滑动变阻器0.9W”（灯泡阻值不变）L标有“3V，14.如图所示电路，电源电压恒为4.5V，灯，小灯泡的电阻是0.6A03V，电流表量程为～上标有“50Ω，1A”的字样，电压表量程为0～R，________A________Ω，为了保证电路中各元件安全工作，电路中允许通过的最大电流为．滑动变阻器允许接入电路的阻值范围是________Ω的；的电阻，按图甲连接时，通过它们的电流大小是________L15.已知灯的电阻大于灯L21不相等”）“按图乙连接时，通过它们的电流大小是________的。
