一、概述在实际工程设计中，旋转轴的密封是一个重要的技术难题。
特别是在高速旋转、高温、高压等工况下，对密封件的性能要求更为严格。
设计一种能够在复杂工况下稳定可靠工作的旋转轴唇形密封圈成为了工程师们共同的任务。
二、solidworks设计表1. 设计参数分析在进行旋转轴唇形密封圈的设计时，首先需要分析设计参数。
包括旋转轴的直径、密封圈的材料、工作温度、工作压力等。
这些参数将直接影响到密封圈的设计结果，因此需要仔细分析和确认。
2. 密封圈结构设计在solidworks软件中进行密封圈的结构设计。
根据旋转轴的直径和其他参数，确定密封圈的尺寸和结构。
在设计过程中，需要考虑到密封圈的弹性变形，以确保在不同工况下能够有良好的密封效果。
3. 材料选择在设计密封圈时，材料选择是非常重要的一步。
常见的密封圈材料有丁腈橡胶、氟橡胶、氟塑料等。
不同材料的耐高温、耐磨损、耐腐蚀等性能不同，需要根据实际工况选择合适的材料。
4. 结构强度分析通过solidworks进行密封圈结构的强度分析。
在高速旋转工况下，密封圈会受到较大的离心力和惯性力的作用，需要确保密封圈的结构强度能够满足工程要求。
5. 密封性能仿真利用solidworks进行密封性能的仿真分析。
通过仿真可以有效评估密封圈在不同工况下的密封性能，包括渗漏量、密封压力等参数，为密封圈的优化设计提供依据。
6. 优化设计根据仿真分析的结果进行密封圈的优化设计。
可能需要调整材料、尺寸、结构等方面的参数，以达到较好的密封效果。
7. 样品制作与实际测试在设计完成后，制作样品并进行实际测试。
通过实际测试可以验证设计的可行性和密封性能，发现并解决潜在的问题。
8. 设计总结总结设计过程中的经验和教训，为今后类似项目的设计提供借鉴。
三、结论通过solidworks软件的设计表，可以清晰地了解密封圈的设计过程和步骤。
密封圈的设计需要考虑到多个方面的因素，需要工程师们充分的分析和设计，才能够得到满意的设计效果。

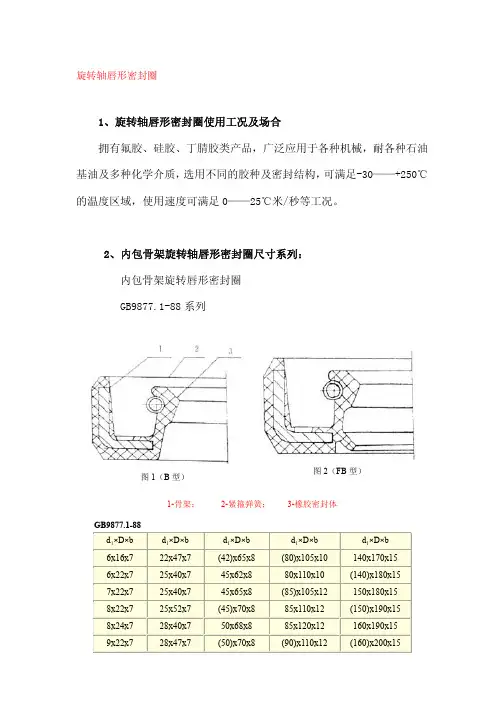

旋转轴唇形密封圈结构尺寸系列---------------------- 内包骨架旋转轴唇形密封圈 --------------------- UDC-47GB1 主题内容与适用范围本标准规定了内包骨架旋转轴唇形密封圈的基本结构、骨架和弹簧尺寸系列。
本标准适用于安装在设备中的旋转轴端。
在压差不超过的条件下，对流体和润滑脂起密封作用的内包骨架旋转轴唇形密封圈。
2 引用标准GB5719-87 橡胶密封制品术语3 型号和尺寸内包骨架旋转轴唇形密封圈分两种基本形式。
B型：无副唇内包骨架旋转轴唇形密封圈（见图1）FB型：有副唇内包骨架旋转轴唇形密封圈（见图2）内包骨架旋转轴唇形密封圈基本尺寸系列见附录A。
胶种选择参照附录B。
内包骨架旋转轴唇形密封圈唇口，副唇口过盈量和内径极限偏差应符合表1中的规定。
内包骨架旋转轴唇形密封圈唇口，副唇口过盈量和内径极限偏差旋转轴唇形密封圈在接触较多灰尘或雨水等外来杂质的环境中使用时，应采用有副唇的密封圈，副唇口过盈量及内径极限偏差应符合表1中的规定。
内包骨架旋转轴唇形密封圈唇口过盈量及截面结构在特殊条件下，可由用户和制造厂共同商定。
4 骨架骨架材料4.1.1 用作密封非腐蚀性介质时，骨架采用08F钢板或类似的钢板制造。
4.1.2 用作密封酸、碱类等腐蚀性介质量、应采用耐腐蚀性钢板或采用防腐蚀性可靠的涂层进行保护。
内包骨架的结构形式如图所示。
骨架是用规定厚度的钢板冲压加工，也可采用其他方法加工。
5 标记内包骨架旋转轴唇形密封圈的标记符号由密封圈的型式、基本内径、外型、宽度、校种代号、制造单位或代号表示。
采用汉语拼音词头字母和阿拉伯数字标记，如“(F)B×××××××××××”。
示例如下：标记方法：应有规则地标记在旋转轴唇形密封圈底部，字头向心排列如图6所示。
内报骨架旋转轴唇形密封圈基本尺寸系列附录A公称内径d 公称外径D宽度b公称内径d公称外径D宽度b公称内径d公称外径D宽度b622740601085105128226211010227651152542621090110121225765115 3270120153074565109512012 3570125173087513035507012100125121835872130注：非标规格亦可联系加工三、检验方法骨架式橡胶油封的检验规则和方法、材料的技术条件、油封的标志包装、贮存和运输等参照化标HG4-692-67规定。

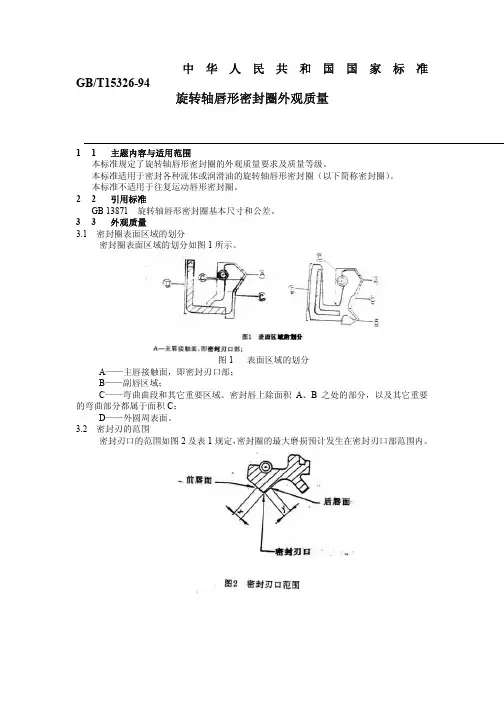

中华人民共和国国家标准GB/T15326-94旋转轴唇形密封圈外观质量1 1主题内容与适用范围本标准规定了旋转轴唇形密封圈的外观质量要求及质量等级。
本标准适用于密封各种流体或润滑油的旋转轴唇形密封圈（以下简称密封圈）。
本标准不适用于往复运动唇形密封圈。
2 2引用标准GB 13871 旋转轴唇形密封圈基本尺寸和公差。
3 3外观质量3.1 密封圈表面区域的划分密封圈表面区域的划分如图1所示。
图1 表面区域的划分A——主唇接触面，即密封刃口部；B——副唇区域；C——弯曲曲段和其它重要区域。
密封唇上除面积A、B之处的部分，以及其它重要的弯曲部分都属于面积C；D——外圆周表面。
3.2 密封刃的范围密封刃口的范围如图2及表1规定，密封圈的最大磨损预计发生在密封刃口部范围内。
表1轴径d 1 x y d 1≤50 0.6 1.2 50＜d 1≤120 0.81.5d 1＞120 1 2 3.3 外观缺陷 3.3.1 密封刃（A ）密封刃口应光滑、平整，不允许存在杂质、气泡、流痕、凹凸缺陷、裂纹等任何一种缺陷。
3.3.2 副唇（B ）副唇表面应光滑、平整、不允许出现杂质、气泡、缺胶、裂纹等缺陷。
对于在副唇上有分模面的密封圈，其副唇上的胶边高度及修损宽度、深度不得大于0.2mm 。
3.3.3 弯曲段和其它重要区域（C ）表2d 1≤50 50＜d 1≤120 d 1＞120 序号 缺陷要求质量等级 轴径 合格品 一等品合格品 一等品合格品 一等品高度或深度，不大于，mm0.5 0.5 0.5 0.5 0.5 0.5 宽度，不大于，mm2 2 2 2 2 21气泡 不多于，处 2 1 2 1 3 2高度或深度，不大于，mm0.5 0.5 0.5 0.5 0.5 0.5 长度，不大于，mm1.5 1.5 1.5 1.5 2 2 宽度，不大于，mm1 1 1 1 1 12杂质 不多于，处 2 1 2 1 3 2高度或深度，不大于，mm 0.5 0.5 0.5 0.5 0.5 0.5 2 2 3 2 3 2 宽度，不大于，mm2 22 2 2 2 3凹凸缺陷不多于，处 2 13 23 2深度，不大于，mm0.5 0.5 1 0.5 1 1 长度，不大于，mm2 23 24 3 4缺胶 不多于，处 1 12 13 2 5流痕 高度或深度，不大于，mm0.3 0.30.4 0.40.5 0.5长度，不大于，mm5 56 6 8 8不多于，处 2 1 2 1 3 2 6 以上缺陷累计，不多于，处4 25 36 4深度，不大于，mm 0.2 0.2 0.2 0.2 0.2 0.27 修边损宽度，不大于，mm1.2 1.2 1.3 1.3 1.5 1.5在弯曲段和其它重要区域内不允许出现裂纹，粘合不良等缺陷，其它缺陷要求列于表2。
旋转密封圈标准
旋转密封圈的标准分为以下几种：
1. 旋转密封圈的公差标准：根据旋转轴唇形密封圈的外径偏差和圆度公差要求，旋转轴唇形密封圈的外径偏差应符合h11的公差带，圆度公差等级应符合IT8的规定。
2. 旋转密封圈的规格：旋转密封圈的规格应该根据实际需要选择，包括内径、外径、线速度等参数。
3. 旋转密封圈的材料：旋转密封圈的材料应该选择具有耐高温、耐磨损、耐腐蚀等特性的材料，例如丁腈橡胶、聚四氟乙烯等。
4. 旋转密封圈的安装：旋转密封圈的安装应该按照说明书或专业人员的指导进行，确保安装正确、牢固，不会影响使用效果。
5. 旋转密封圈的维护：旋转密封圈在使用过程中应该定期检查和维护，包括清洗、润滑等，以保证其正常运转和延长使用寿命。
