神奇材料——电流变液材料是人类文明进步的重要标志之一，每一次材料的进步都会带来人类生活水平的一次质的飞跃，进入20世纪之后，各种新材料的产生更是日新月异，如常被人提起的超导材料、半导体材料、新陶瓷材料、纳米材料等，本文拟介绍一种不为大家所熟知的神奇材料——电流变液。
一、电流变液材料的发现1947年，有一个叫温塞格的美国学者，讲石膏、石灰和石墨混合后加在橄榄油中，然后又加入水搅拌成一种悬浮液，他想试验一下这种悬浮液能够导电，结果在实验中却发现了这一奇特现象。
当他对悬浮液加上电压后，发现液体马上变成了固体，当取消电压固体又会很快变成液体，后来他又测出这种物态变化的时间仅有几毫秒，并且固体的强度会随着所加电压的增大而增加，可以用电压的有无和大小来控制物态变化和固态强度，温塞格的发现引起了许多科学家的兴趣，科学家把能产生这种变化的材料命名为电流变液，这种现象命名为温塞格现象。
二、电流变液的应用1、电流变液刹车系统传统的车辆在高速行驶时，一旦遇到紧急情况，司机从踩下刹车到车停下来往往需要几秒时间，而车毁人亡的人间悲剧往往就是在这几秒内发生，这主要是因为传统车辆上的刹车多是采用一种被称为圆环“抱死”系统的装置，他们都是靠压力使车轮停转，但由于压力增大需要一个过程，致使车辆不可能快速停下来。
而用电流变液做成的刹车系统，只需要千分之几秒就可达到使车轮停转的目的。
研究者在车轮的传统装置中充入电流变液，平时由于其粘度较小，对车轮转动无太大影响，当遇到紧急情况时，驾驶员只要象掀喇叭一样，按下一个相应电路控制开关，给电流变液加上一定电压，在几毫秒后，电流变液就要变成固体将使车轮传动装置与车轮固化为一个整体，按此原理还可以用电流变液锁定发动机、变速箱等，另外，还可将这种材料做成汽车防盗装置，使盗车者，即使进入车内，也只能无功而返。
2、电流变液飞机机翼研究者将直升机的水平旋翼叶片迈入压电材料（是一种能将外加力转化为相应电压的材料），并将叶片作成中空式的，在其中充入电流变液，这种充入电流变液的中空叶片，会大大降低机翼产生的噪声和振动。

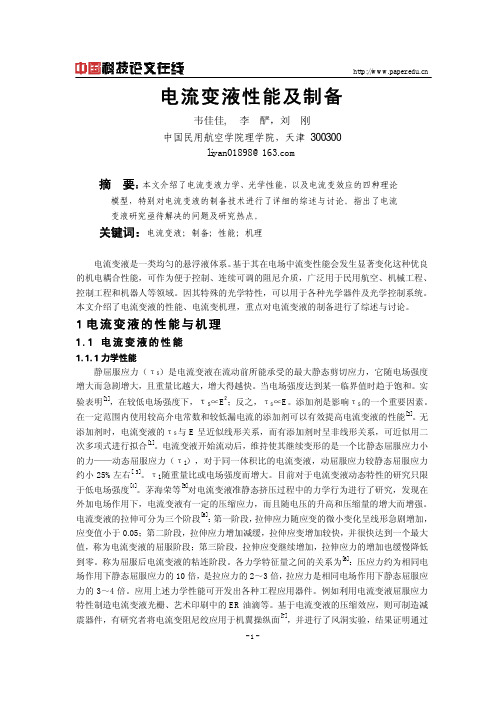

电流变液性能及制备韦佳佳, 李酽，刘刚中国民用航空学院理学院，天津 300300liyan01898@摘要：本文介绍了电流变液力学、光学性能，以及电流变效应的四种理论模型，特别对电流变液的制备技术进行了详细的综述与讨论。
指出了电流变液研究亟待解决的问题及研究热点。
关键词：电流变液；制备；性能；机理电流变液是一类均匀的悬浮液体系。
基于其在电场中流变性能会发生显著变化这种优良的机电耦合性能，可作为便于控制、连续可调的阻尼介质，广泛用于民用航空、机械工程、控制工程和机器人等领域。
因其特殊的光学特性，可以用于各种光学器件及光学控制系统。
本文介绍了电流变液的性能、电流变机理，重点对电流变液的制备进行了综述与讨论。
1电流变液的性能与机理1.1 电流变液的性能1.1.1力学性能静屈服应力（τS）是电流变液在流动前所能承受的最大静态剪切应力，它随电场强度增大而急剧增大，且重量比越大，增大得越快。
当电场强度达到某一临界值时趋于饱和。
实验表明[1]，在较低电场强度下，τS∝E2；反之，τS∝E。
添加剂是影响τS的一个重要因素。
在一定范围内使用较高介电常数和较低漏电流的添加剂可以有效提高电流变液的性能[2]。
无添加剂时，电流变液的τS与E呈近似线形关系，而有添加剂时呈非线形关系，可近似用二次多项式进行拟合[1]。
电流变液开始流动后，维持使其继续变形的是一个比静态屈服应力小的力——动态屈服应力（τl），对于同一体积比的电流变液，动屈服应力较静态屈服应力约小25%左右[ 3]。
τl随重量比或电场强度而增大。
目前对于电流变液动态特性的研究只限于低电场强度[4]。
茅海荣等[5]对电流变液准静态挤压过程中的力学行为进行了研究，发现在外加电场作用下，电流变液有一定的压缩应力，而且随电压的升高和压缩量的增大而增强。
电流变液的拉伸可分为三个阶段[6]：第一阶段，拉伸应力随应变的微小变化呈线形急剧增加，应变值小于0.05；第二阶段，拉伸应力增加减缓，拉伸应变增加较快，并很快达到一个最大值，称为电流变液的屈服阶段；第三阶段，拉伸应变继续增加，拉伸应力的增加也缓慢降低到零。
神奇材料——电流变液材料是人类文明进步的重要标志之一，每一次材料的进步都会带来人类生活水平的一次质的飞跃，进入20世纪之后，各种新材料的产生更是日新月异，如常被人提起的超导材料、半导体材料、新陶瓷材料、纳米材料等，本文拟介绍一种不为大家所熟知的神奇材料——电流变液。
一、电流变液材料的发现1947年，有一个叫温塞格的美国学者，讲石膏、石灰和石墨混合后加在橄榄油中，然后又加入水搅拌成一种悬浮液，他想试验一下这种悬浮液能够导电，结果在实验中却发现了这一奇特现象。
当他对悬浮液加上电压后，发现液体马上变成了固体，当取消电压固体又会很快变成液体，后来他又测出这种物态变化的时间仅有几毫秒，并且固体的强度会随着所加电压的增大而增加，可以用电压的有无和大小来控制物态变化和固态强度，温塞格的发现引起了许多科学家的兴趣，科学家把能产生这种变化的材料命名为电流变液，这种现象命名为温塞格现象。
二、电流变液的应用1、电流变液刹车系统传统的车辆在高速行驶时，一旦遇到紧急情况，司机从踩下刹车到车停下来往往需要几秒时间，而车毁人亡的人间悲剧往往就是在这几秒内发生，这主要是因为传统车辆上的刹车多是采用一种被称为圆环“抱死”系统的装置，他们都是靠压力使车轮停转，但由于压力增大需要一个过程，致使车辆不可能快速停下来。
而用电流变液做成的刹车系统，只需要千分之几秒就可达到使车轮停转的目的。
研究者在车轮的传统装置中充入电流变液，平时由于其粘度较小，对车轮转动无太大影响，当遇到紧急情况时，驾驶员只要象掀喇叭一样，按下一个相应电路控制开关，给电流变液加上一定电压，在几毫秒后，电流变液就要变成固体将使车轮传动装置与车轮固化为一个整体，按此原理还可以用电流变液锁定发动机、变速箱等，另外，还可将这种材料做成汽车防盗装置，使盗车者，即使进入车内，也只能无功而返。
2、电流变液飞机机翼研究者将直升机的水平旋翼叶片迈入压电材料（是一种能将外加力转化为相应电压的材料），并将叶片作成中空式的，在其中充入电流变液，这种充入电流变液的中空叶片，会大大降低机翼产生的噪声和振动。
电流变液1极性液体/高岭土插层复合颗粒电流变液材料本发明涉及一种极性液体/高岭土插层复合颗粒电流变液材料，特别涉及二甲基亚砜/高岭土插层复合颗粒电流变液材料。
与传统的包覆式或共聚型有机/无机复合颗粒不同，本电流变液的分散相是二甲亚砜和高岭土两种组份在分子尺度上的均一相材料，它兼有无机化合物制备简便、成本低廉及有机物抗沉降性好、力学值高的特点，强电场下的力学值较高，另外抗沉降性比纯高岭土电流变液有所改善。
本发明的材料制备工艺十分简单，成本低廉，反应过程易于控制。
2聚苯胺极性固体颗粒/极性液体双分散电流变液及制备方法本发明涉及一种聚苯胺极性固体颗粒/极性液体双分散电流变液，它以半导体高分子聚苯胺/极性液体/硅油体系为主要原料。
本发明还涉及它的制备方法，它以低温氧化还原聚合的聚苯胺，经碱溶液去掺杂所制备的半导体聚苯胺为固体分散介质，以极性液体为液体分散介质，将分散介质分散于硅油中，经充分混合均匀所制成的极性固体颗粒/极性液滴双分散电流变液。
与现有技术相比，本发明具有电流变液的电致剪切应力较大、沉降稳定性好、工作温度范围宽、制备简单，成本低等优点。
3含有丙三醇/阳离子表面活性剂的氧化钛电流变液一种含有丙三醇和阳离子表面活性剂的氧化钛电流变液，4掺杂的钛酸锶电流变液及其制备方法本发明涉及一种电介质材料的制造技术，特别是涉及利用胶体化学方法来制备掺杂的钛酸锶电流变液技术。
本发明的目的为了提供一种结构稳定，不易沉降，机械性能好的掺杂钛酸锶电流变液。
本发明用ＳｒＣl2、TiCl4和MCl3乙二酸盐（或草酸）、柠檬酸、乙二酸醇脂作原料，按Ｓr1-x M x TiO3配制成陈化液，经陈化、离心、洗涤、烧结制成掺杂钛酸锶球形颗粒，再将它与２００＃硅油按不同体积分比混和，搅拌均匀制成掺杂钛酸锶电流变液。
5云母系列电流变液本发明涉及一种云母系列电流变液，该电流变液由云母、绝缘油和添加剂按一定比例混均而成。
其中的云母为白云母、黑云母、金云母等，绝缘油为硅油、变压器油等，添加剂为液晶材料或超细粉材料。
专利名称：一种电流变液及其制备方法
专利类型：发明专利
发明人：陈克正,王宝祥,刘辰洁,尹贻超,于寿山,宋现芬,田晓莉,刘鹏波,梁兵
申请号：CN201310128285.2
申请日：20130412
公开号：CN103224831A
公开日：
20130731
专利内容由知识产权出版社提供
摘要：本发明涉及一种电流变液材料及其制备方法，该电流变液的分散相是由花状乙二醇基铁或花状氧化铁纳米粒子与生长于其上的聚苯胺纳米颗粒复合而成的包覆型磁性纳米复合颗粒，连续相为二甲基硅油；其制备工艺是先采用高温回流法制备出花状乙二醇基铁前驱体，该乙二醇基铁前驱体既可以直接原位生长出聚苯胺，制备出花状乙二醇基铁/聚苯胺纳米复合材料；又可以经过煅烧转化为氧化铁，再以此为基底，原位生长出聚苯胺纳米颗粒，制备出月季花状氧化铁/聚苯胺纳米复合材料。
制备工艺简单，原料易得，组分与性能易于控制，复合颗粒中的乙二醇基铁或氧化铁纳米颗粒具有花状结构，在与聚苯胺结合后改善了材料的性能，从而使该材料的综合性能，尤其是电流变和磁性能得到优化。
申请人：青岛科技大学
地址：266061 山东省青岛市松岭路99号
国籍：CN
代理机构：青岛发思特专利商标代理有限公司
代理人：王志义
更多信息请下载全文后查看。
