Ⅰ、一般熔断器选用：
①导线保护：线路中过载电流和短路电流会造成导线、电缆温度过高，导致导线、电缆的绝缘破坏，甚至断裂。熔断器作导线、电缆过载保护可布置在导线、电缆的进线端或出线端，熔断器额定电流约为线路电流的1.25倍；作短路保护时熔断器必须安装在导线、电缆的进线端，熔断器额定电流约为脱扣电流的1.45倍。
②电动机保护：一套简单的电动机线路通常由熔断器、接触器、热继电器、电动机等组成。根据经验，在此线路中，选择熔断器额定电流约为电动机额定电流的1.2~1.5倍。
③电容器开关设备保护：在电容器开关设备中，熔断器推存作短路保护，所选择的熔断器的额定电流不得小于电容器额定电流的1.6倍。
Ⅱ、半导体器件保护熔断器选用：
电力半导体器件热容量小，在故障状态下必须要有快速熔断器保护。而快速熔断器具有与半导体器件类似的热特性，所以是一种良好的保护器件。快速熔断器选用一般原则如下：
①额定电压：快速熔断器的额定电压U N应稍大于快速熔断器熔断后两端出现的故障电路的外加交流电压。若半导体设备的负荷是有源逆变器、逆变型制动的电动机等逆变型负载时，应考虑半导体器件失控等引起设备直流侧短路的可能性，此时快速熔断器熔断时，熔片两端交流电压与直流电压叠加现象，快速熔断器的额定电压应按下式计算：U N≥Uac＋Udo×1/√2式中：Uac：快速熔断器熔断后外加交流电压；Udo：半导体设备负载端逆变型直流电压。
②额定电流：熔断器的额定电流I NF是以电路中实际流过熔断器的电流有效值I F为基础，并考虑环境温度、冷却条件、电流裕度等因素影响进行计算。I NF≥K×I F式中：K值一般可取1.5~2。对于自冷式熔断器K取较大值，尤其对熔断器两端连接导线特别短的电路，需取最大值；对水冷式熔断器K取较小值。快速熔断器选用额定电流过大势必增加熔断器的I2tF 值，对半导体器件的保护是有害的。
③分断I2t：当半导体器件与快速熔断器串联工作时，半导体器件允许通过的I2tD值应大于快速熔断器的I2tF值，不然熔断器熔断时，器件也被烧损。二者关系应满足：I2tF≤0.9I2tD。
④分断过电压：熔断器在减弧过程中，在线路中产生的过电压，过高的过电压会使半导体器件产生反向击穿，因此分断过电压必须小于或者等于半导体器件允许反向峰值电压。快速熔断器熔断时产生的过电压（峰值）一般为故障电压（方均根值）的2~2.5倍左右。
⑤额定分断能力：快速熔断器的额定分断能力应大于半导体设备中快速熔断器分断时流过的故障电流峰值，一般应包括半导体设备中的变压器阀侧内部短路电流值及直流侧短路电流值，不然将会引起快速熔断器炸裂、串弧等事故。
（1）熔断器的安秒特性 熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。而电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。因此对熔体来说，其动作电流和动作时间特性即熔断器的安秒特性，为反时限特性，如图所示。 图熔断器的安秒特性 每一熔体都有一最小熔化电流。相应于不同的温度，最小熔化电流也不同。虽然该电流受外界环境的影响，但在实际应用中可以不加考虑。一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。熔断电流与熔断时间之间的关系如表1-2所示。 从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。如确需在过载保护中使用，必须降低其使用的额定电流，如8A的熔体用于10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想。 表1-2熔断电流与熔断时间之间的关系 （2）熔断器的选择 主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。通常选用铅锡合金熔体的RQA系列熔断器。对于较大容量的电动机和照明干线，则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器。 熔体的额定电流可按以下方法选择： 1）保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔体额定电流略大于或等于负荷电路中的额定电流。 2）保护单台长期工作的电机熔体电流可按最大起动电流选取，也可按下式选取： IRN ≥(1.5～2.5)IN 式中IRN--熔体额定电流；IN--电动机额定电流。如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。 3）保护多台长期工作的电机（供电干线） IRN ≥(1.5～2.5)IN max+ΣIN IN max-容量最大单台电机的额定电流。ΣIN其余.电动机额定电流之和。 （3）熔断器的级间配合 为防止发生越级熔断、扩大事故范围，上、下级(即供电干、支线)线路的熔断器间应有良好配合。选用时，应使上级(供电干线)熔断器的熔体额定电流比下级(供电支线)的大1～2个级差。 常用的熔断器有管式熔断器R1系列、螺旋式熔断器RLl系列、填料封闭式熔断器RT0系列
课题二熔断器 一、教案 【学习概要】 1、低压熔断器的概念、结构、技术参数。 2、常用低压熔断器的种类、特点、用途、型号、规格、文字与图形符号。 3、低压熔断器的选用方法，常见故障及处理方法。 【内容解析】 1、低压熔断器的概念、结构、技术参数 1.1、熔断器的概念 低压熔断器是低压配电网络和电力拖动系统 中主要用作短路保护的电器，通常简称熔断器。使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。 1.2、熔断器的结构 熔断器 熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。如图所示。 熔体是熔断器的主要组成部分，常做成丝状、片状、或栅。熔体的材料通常有两种，一种是由铅、铅锡合金或锌等低熔点材料制成，多用于小电流电路；另一种是由银、铜等较高熔点的金属制成，多用于大电流电路。 熔管是熔体的保护外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用。 熔座是熔断器的底座，作用是固定熔管和外接引线。 1.3、熔断器的主要技术参数 1 / 16
（1）额定电压 熔断器的额定电压是指能保证熔断器长期正常工作的电压。若熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。 （2）额定电流 熔断器的额定电流是指保证熔断器能长期正常工作的电流，是由熔断器各部分长期工作时的允许温升决定的。它与熔体的额定电流是两个不同的概念。熔体的额定电流是指在规定的工作条件下，长时间通过熔体而熔体不熔断的最大电流值。通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流值。 （3）分断能力 在规定的使用和性能条件下，熔断器在规定电压下能分断的预期分断电流值。常用极限分断电流值来表示。（预期分断电流值是指熔断器被一个阻抗可以忽略的导体所代替时电路内可能流过的电流） （4）时间—电流特性 在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的函数曲线，也称保护特性或熔断特性。如图2—2所示。 I R 为熔断电流与不熔断电流的分界线，与此相应的电流叫做最小熔化电流。当通过熔体的电流等于I R 时，熔体能够达到其稳定温度，并且熔断；当通过熔体电流小于I R 时，则无法使得熔体熔断。 熔断器的时间－电流特性 根据对熔断器的要求，熔体在额定电流I NN 下绝对不应熔断，所以最小熔化电流I R 必须大于额定电流I NN 。一般熔断器的熔断电流I S 与熔断时间t 的关系见表1—1。 I R
新能源汽车熔断器 新能源汽车熔断器，熔断器的选择主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。那么新能源汽车熔断器选择时考虑的参数，下面由赫森电气给大家详细的介绍。 熔断器选用时须考虑的主要参数 1.工作温度：熔断器工作时的环境温度应在规定的工作温度范围之内，当环境温度超过25℃时，应参照温度折减曲线降级使用。 2.额定电压：熔断器所在电路中的高电压不应超过熔断器的额定电压。 3.额定电流：通过熔断器的工作电流不应超过额定电流的百分之七十五。 4. 短路截流能力：熔断器所在的电路中可能出现的短路电流不应超过熔断器的短路截流能。 5. 熔断特性：熔断器在出现需要切断的过载电流时的熔断速度应满足应用上的要求。
6. I2t：熔断器的I2t应大于浪涌电流的I2t 。 以上就是熔断器选用时须考虑的主要参数介绍，有任何问题欢迎您来咨询赫森电气(无锡)有限公司。 赫森电气(无锡)有限公司坐落于享誉“太湖明珠”之城—无锡，专注于超快速半导体设备保护与光伏熔断器的研发﹑制造﹑销售和服务的专业厂家。 公司以国际化市场为导向，2014年始组建团队，赫森在中国无锡开展熔断器的课题研究。通过不断的研究﹑开发以及大量的实践，终于在大功率电动汽车电池组与充电﹑轨道交通﹑航天器UPS电源﹑光伏发电等电力系统保护领域获得显著成果。赫森成功改良固化技术﹑设计领域产品结构与工艺，使产品体积显得缩小。同时，赫森是全球高分断能力熔断器的纪录创造者。超快速半导体保护和光伏熔断器分断能力创世界高纪录，主导产品已获得美国UL安全试验所认证。 我们拥有强大的研发团队及技术支持，同时，赫森拥有完善的质量管理体系及生产管理系统为客户提供满意的产品与服务。拥有激情﹑智慧﹑经验的赫森逐步成为行业中有影响力和创造力的公司。
对熔断器的选择要求是： 在电气设备正常运行时，熔断器不应熔断；在出现短路时，应立即熔断；在电流发生正常变动（如电动机起动过程）时，熔断器不应熔断；在用电设备持续过载时，应延时熔断。对熔断器的选用主要包括类型选择和熔体额定电流的确定。 选择熔断器的类型时，主要依据负载的保护特性和短路电流的大小。 例如，用于保护照明和电动机的熔断器，一般是考虑它们的过载保护，这时，希望熔断器的熔化系数适当小些。所以容量较小的照明线路和电动机宜采用熔体为铅锌合金的RC1A系列熔断器，而大容量的照明线路和电动机，除过载保护外，还应考虑短路时分断短路电流的能力。若短路电流较小时，可采用熔体为锡质的RCIA系列或熔体为锌质的RM10系列熔断器。用于车间低压供电线路的保护熔断器，一般是考虑短路时的分断能力。当短路电流较大时，宜采用具有高分断能力的RL1系列熔断器。当短路电流相当大时，宜采用有限流作用的RT0系列熔断器。 熔断器的额定电压要大于或等于电路的额定电压 熔断器的额定电流要依据负载情况而选择。 ①电阻性负载或照明电路，这类负载起动过程很短，运行电流较平稳，一般按负载额定电流的1~1.1倍选用熔体的额定电流，进而选定熔断器的额定电流。 ②电动机等感性负载，这类负载的起动电流为额定电流的4~7倍，一般选择熔体的额定电流为电动机额定电流的1.5~2.5倍。这样一般来说,熔断器难以起到过载保护作用,而只能用作短路保护,过载保护应用热继电器才行。
熔断器型号规格用途对照大全 第一位：产品字母代号（R-熔断器） 第二位：使用环境（N-户内，W-户外） 第三位：设计序号（1，2，3……） 第四位：额定电压（KV） 第五位：结构特点（H-带有限流电阻，Z-带重合闸，T-带热脱扣器） 第六位：额定电流（A） 1；熔断器型号:QX374-RN2 用于1000v以下电力设备保护 2；PW10户外跌落式熔断器 产品名称：PW10户外跌落式熔断器 产品型号：RW10-100 RW10-200 10KV-15KV 产品概述：PW10户外跌落式熔断器采用IEC60282、GB15166标准!适用于交流50Hz，额定电压为10KV ∽35KV户外架空配电系统上，作为线路或电力变压器的过载和短路保护用。

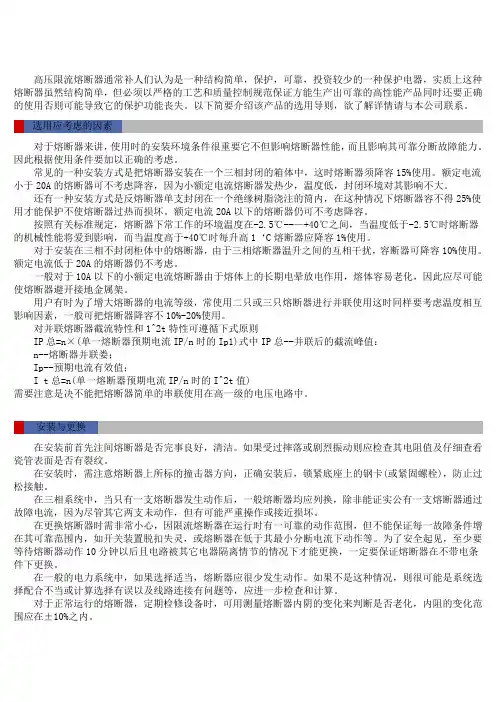

高压限流熔断器通常补人们认为是一种结构简单，保护，可靠，投资较少的一种保护电器，实质上这种熔断器虽然结构简单，但必须以严格的工艺和质量控制规范保证方能生产出可靠的高性能产品同时还要正确的使用否则可能导致它的保护功能丧失。以下简要介绍该产品的选用导则，欲了解详情请与本公司联系。 选用应考虑的因素 对于熔断器来讲，使用时的安装环境条件很重要它不但影响熔断器性能，而且影响其可靠分断故障能力。因此根据使用条件要加以正确的考虑。 常见的一种安装方式是把熔断器安装在一个三相封闭的箱体中，这时熔断器须降容15%使用。额定电流小于20A的熔断器可不考虑降容，因为小额定电流熔断器发热少，温度低，封闭环境对其影响不大。 还有一种安装方式是反熔断器单支封闭在一个绝缘树脂浇注的筒内，在这种情况下熔断器容不得25%使用才能保护不使熔断器过热而损坏。额定电流20A以下的熔断器仍可不考虑降容。 按照有关标准规定，熔断器下常工作的环境温度在-2.5℃--—+40℃之间，当温度低于-2.5℃时熔断器的机械性能将爱到影响，而当温度高于+40℃时每升高1‘C熔断器应降容1%使用。 对于安装在三相不封闭柜体中的熔断器，由于三相熔断器温升之间的互相干扰，容断器可降容10%使用。额定电流低于20A的熔断器仍不考虑。 一般对于10A以下的小额定电流熔断器由于熔体上的长期电晕放电作用，熔体容易老化，因此应尽可能使熔断器避开接地金属架。 用户有时为了增大熔断器的电流等级，常使用二只或三只熔断器进行并联使用这时同样要考虑温度相互影响因素，一般可把熔断器降容不10%-20%使用。 对并联熔断器截流特性和1^2t特性可遵循下式原则 IP总=n×(单一熔断器预期电流IP/n时的Ip1)式中IP总--并联后的截流峰值： n--熔断器并联娄； Ip--预期电流有效值； I t总=n(单一熔断器预期电流IP/n时的I^2t值) 需要注意是决不能把熔断器简单的串联使用在高一级的电压电路中。 安装与更换 在安装前首先注间熔断器是否完事良好，清洁。如果受过摔落或剧烈振动则应检查其电阻值及仔细查看瓷管表面是否有裂纹。 在安装时，需注意熔断器上所标的撞击器方向，正确安装后，锁紧底座上的钢卡(或紧固螺栓)，防止过松接触。 在三相系统中，当只有一支熔断器发生动作后，一般熔断器均应列换，除非能证实公有一支熔断器通过故障电流，因为尽管其它两支未动作，但有可能严重操作或接近损坏。 在更换熔断器时需非常小心，因限流熔断器在运行时有一可靠的动作范围，但不能保证每一故障条件增在其可靠范围内，如开关装置脱扣失灵，或熔断器在低于其最小分断电流下动作等。为了安全起见，至少要等待熔断器动作10分钟以后且电路被其它电器隔离情节的情况下才能更换，一定要保证熔断器在不带电条件下更换。 在一般的电力系统中，如果选择适当，熔断器应很少发生动作。如果不是这种情况，则很可能是系统选择配合不当或计算选择有误以及线路连接有问题等，应进一步检查和计算。 对于正常运行的熔断器，定期检修设备时，可用测量熔断器内阴的变化来判断是否老化，内阻的变化范围应在±10%之内。
Circuit Protection Solutions Low Voltage Fuse Links Catalogue
Table of Contents Domestic Applications to BS1361 & BS1312 Consumer Unit Fuse Link4 Plug T op Fuse Links4 Industrial & Motor Applications to BS88 Offset Bolted Tags 5 - 7 Centre Bolted T ags8 - 9 Offset Blade Tags10 Merchandising Stand11 Industrial Applications to BS88 - 500Vdc Special DC Range Offset/Centre Bolted Tag12 Industrial Applications to BS88 - 660/690V Offset Bolted Tags 13 Centre Bolted T ags14 Special Tag Arrangements15 Street Lighting Applications to BS88 Offset Bolted Tags16 Utility Applications to BS88 House-Service Cut-Out Fuse Links17 J Type Fuse Links to BS88: Part 5 Cylindrical17 J Type Fuse Links to BS88: Part 5 Slotted/Non Slotted 18 Joint NATO Reference System Cylindrical/Offset Bolted T ag19 BS88 Fuseholders Camaster HRC Fuseholder20 Safeloc Fuseholder21 Cylindrical Domestic Fuses22 Domestic Fuses23 Cylindrical Industrial Fuses Class gG 24 Class aM25 CHD26 CHM27 CH28 NH Fuses - Dual Indicator Class gG - Low Power Loss29 - 30 Class gG 31 Class aM32 -33 Class gG - aM34 NH Fuses - Dimensions35 NH Fuseholders for Knife Fuses36 Dimensions for Knife fuse and Fuseholders (NH)37 - 38 NH Fuse Rails and Disconnectors39 - 41 DO Fuses42 DO Fuseholders43 D Fuses44 D Fuseholders45 Other Low Voltage Fuse Ranges 46 Medium Voltage Fuses and Isolators47 Ultra Fast Fuses and Holders48 - 49
常用低压电气元件授课内容教案 一、教案首页 学习任务任务一常用低压电气元件 教学活动认识机床电气控制线路中各低压电器元气件 授课时间授课班级数控预备技师 班 教学方法讲授、引导、讨论、演示授课时数24课时参考资料教材教学配套课件课前准备实训仪器 教学目标1、知识目标: 1）了解低压电器的概念 2）掌握低压电磁式控制电器的工作原理 3) 4) 2、技能目标： 1）正确识别各低压电器元器件 2）掌握各电气元件在数控机床控制线路中的作用 3) 4) 3、情感目标： 培养学生的合作精神、自我学习能力及适应社会生存能力 教学重点教学难点 实施建议 1．从实际入手，注重实物、课件、图片、示范演示等直观教学手段的应用。 2．训练中培养学生良好的学习习惯和工作作风。 3. 及时反馈学生的优点和不足，促进学习的兴趣与乐趣。 4. 通过不断鼓励和激励，促进学生的动手能力的提高。 教学后记
（总结） 二、教学实施过程实施 环节教学内容 导学 方法 组织教学1、组织学生到听课位置； 2、检查学生工作衣帽鞋； 3、检查学生出勤情况； 4、在教学日志填写学生考勤表。 互动交流 导入在活动中学生学习常用低压电器元气件，并能对各元气件进 行正确的识别 讲授 活动内容 概述 低压电器的定义： 是指工作在交流50Hz,额定电压1200v及以下，直流额 定电压1500v及以下的低压供电网络中，能够根据操作信号 或外界现场信号的要求，自动或手动接通和断开电路,实现 对电路或非电对象的切换、控制、保护、检测、变换和调节 用的电气元件或设备。 一.电磁机构 电磁机构由吸引线圈、铁心和衔铁组成。如下图所示。 教师：利用 多媒体课 件进行直 观性教学 低压电器 学生：观 看、小组讨 论 铁心 衔铁 线圈

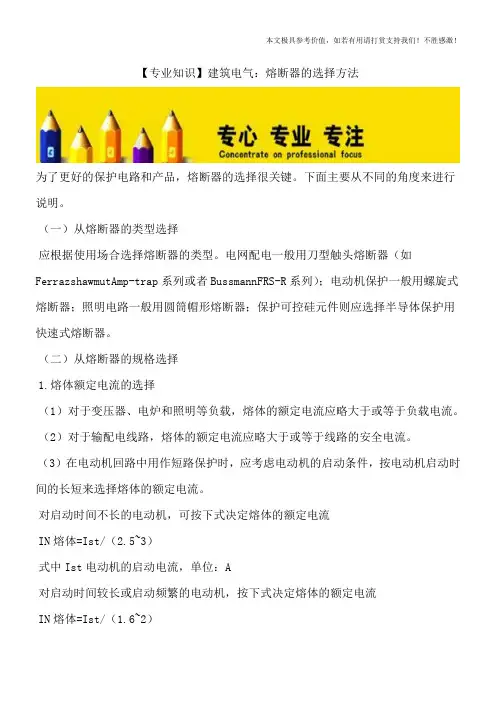

熔断器的选择 (一) 熔断器类型的选择 应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器. (二) 熔断器规格的选择 1．熔体额定电流的选择 (1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流. (2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流. (3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流. 对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3) 式中Ist——电动机的启动电流,单位:A 对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流 IN熔体=Ist/(1.6~2) 对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算: In=(2.0~2.5)Imemax+∑Ime 注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和. 电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流; (4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍. (5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要. (6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中IRN 表示半导体器件的正向平均电流. (7) 降容使用 在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命. (8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围. 2．熔断器的选择 (1)UN熔断器≥UN线路. (2)I N熔断器≥IN 线路. (3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。 熔断器在工矿企业的生产过程中和日常生活中主要用于保护低压电器设备，由于使用于不同的电气设备，其容量、大小的选择原则差别很大，在实践中必须严格按照规程规定选择配置。否则，将失去其应有的保护作用。
