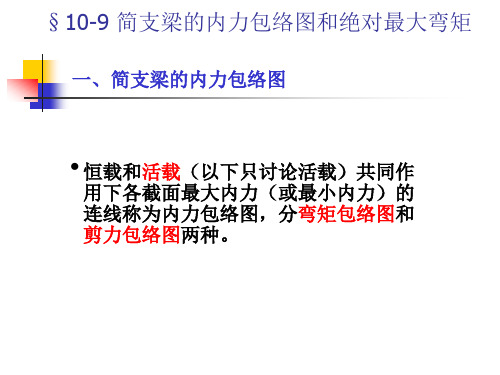

简支梁的内力包络图和绝对最大弯矩1)简支梁的内力包络图在设计承受移动荷载的结构时,通常需要求出结构中所有截面的最大、最小内力,连接各截面的最大、最小内力的图形称为内力包络图。
内力包络图反映了结构承受移动荷载作用时,所有截面内力的极值,是结构设计的重要依据,在吊车梁、楼盖的连续梁和桥梁的设计中都要用到。
下面以一实例来说明简支梁的弯矩包络图和剪力包络图的绘制方法。
如图17.20(a)所示为一跨度为12m的吊车梁,承受图中所示的吊车荷载作用。
首先将梁沿其轴线分为若干等分,本例分为十等分。
然后利用影响线逐一求出各等分截面上的最大弯矩和最小弯矩。
其中最小弯矩是梁在恒载作用下各个截面的弯矩。
对于吊车梁来讲,恒载所引起的弯矩比活载所引起的弯矩要小得多,设计中通常将它略去。
因此,本例只考虑活载即移动荷载所引起的弯矩,那么各截面的最小弯矩均为零。
最后根据计算结果,将各截面的最大弯矩以相同的比例画出,并用光滑曲线相连,即得到弯矩包络图,如图17.20(b)所示。
图17.20同理,可求出梁上所有截面的最大和最小剪力,画出剪力包络图,如图17.20(c)所示。
由于每个截面都会产生最大剪力和最小剪力,因此剪力包络图有两条曲线。
由上可以看出,内力包络图是针对某种移动荷载而言的,同一结构在不同的移动荷载作用下,其内力包络图也不相同。
2)简支梁的绝对最大弯矩由前面的讲述我们知道,简支梁的弯矩包络图反映了所有截面弯矩的最大值,其中的最大竖标值是所有截面最大弯矩中的最大值,称为绝对最大弯矩,用Mmax表示。
绝对最大弯矩无疑是考虑移动荷载作用时结构分析、设计的重要依据。
可以通过作出弯矩包络图来得到绝对最大弯矩,但这种方法计算量大,而且精度也不高,因此一般不采用此方法来计算绝对最大弯矩。
下面介绍一种较为简便的方法。
由于简支梁在移动荷载作用下,其上任一截面都有最大弯矩,其值可以通过确定该截面弯矩的最不利荷载位置,并计算该荷载位置时的弯矩而得到。
《结构力学》教学大纲大纲说明课程代码：5125015总学时：80学时(讲课76学时，上机4学时)总学分：5学分课程类别：必修适用专业：土木工程专业（本科）预修要求：高等数学、理论力学、材料力学课程的性质、目的、任务：结构力学是土木工程专业的一门主要的技术基础课。
它的任务是在学习理论力学和材料力学的基础上，了解和掌握杆件结构的计算原理和方法，熟悉各类结构的受力特点和性能，培养结构分析和计算的能力，为学习有关专业课程和解决生产实践中的结构力学问题打好基础。
通过学习，使学生掌握平面杆件结构的组成分析、静定结构和超静定结构的内力和位移的计算分析方法。
课程教学的基本要求：本课程的学习中，要密切联系实际，培养学生正确的分析问题的方法，注意正确理解掌握基本概念和基本方法。
考虑到课程性质，建议采用多媒体教学手段。
计算机应用是本课程的重要组成部分，在教学中应予以充分重视。
大纲的使用说明：本大纲适用于土木工程本科专业80课时的结构力学课程使用，可根据具体的课时情况作适当的增删。
大纲正文第一章绪论学时：2学时（讲课2学时）本章讲授要点：结构力学的研究对象和任务；平面杆件结构和荷载的分类；结构计算简图概念及确定计算简图的原则。
重点：结构力学的研究对象和任务；结构计算简图概念及确定计算简图的原则。
难点：确定计算简图第一节结构力学的研究对象和任务第二节结构的计算简图第三节平面杆件结构和荷载的分类第四节结构力学的学习方法习题：3题第二章平面体系的几何组成分析学时：4学时（讲课3学时，习题1学时）本章讲授要点：几何不变体系的基本组成规律；对体系几何组成的分析和判定；静定结构和超静定结构的几何组成特征。
重点：运用无多余约束的几何不变体系的三个简单组成规则分析一般体系的几何组成。
难点：三刚片体系中虚铰在无穷远处的情况。
第一节概述第二节几何不变体系组成规则及体系分析举例习题：6题第三章静定结构的内力计算学时：10学时（讲课8学时，习题2学时）本章讲授要点：梁、刚架的内力计算及内力图的绘制；多跨静定梁、静定平面刚架、三铰拱、受弯杆件与桁架杆件组合结构的内力计算；结点法和截面法计算静定平面架内力；三铰拱的受力特点，内力图特征，合理拱轴概念及静定结构的基本特征。
章节平面杆件结构按计算简图分类体系的几何组成与静力性的关系概述几何组成分析举例平面体系的几何组成分析几何组成分析中的几个概念平面体系的计算自由度静定梁和静定刚架静定平面刚架单跨静定梁多跨静定梁绪论几何不变体系和几何可变体系结构力学结构力学的研究对象和任务杆件结构的计算简图几何不变体系的简单组成规则静定结构的一般特性虚功原理和结构位移计算静定结构在荷载作用下的位移计算变形体系的虚功原理平面杆件结构位移计算的一般公式概述各种型式的结构受力特征 静定桁架和组合结构静定平面桁架三种简支桁架的比较概述三铰拱的内力计算三铰拱三铰拱的压力线和合理拱轴空间桁架静定组合结构静定结构在支座位移时的位移计算力法对称性的利用用弹性中心法计算无铰拱用力法计算超静定结构在荷载作用下的内力用力法计算超静定结构在支座位移和温度变化时的内力力法基本概念力法的典型方程超静定结构概述静定结构在温度变化时的位移计算算图乘法线性弹性结构的互等定理超静定结构的位移计算超静定结构内力图的校核超静定结构的一般特性概述截面直杆的转角位移方程位移法的基本概念位移法位移法的典型方程用位移法计算超静定结构在荷载作用下的内力用位移法计算超静定结构在支座位移和温度变化时的内力直接利用平衡条件建立位移法方程矩分配法的基本概念力矩分配法用力矩分配法计算连续梁和无结点线位移的刚架无剪力分配法影响线的概念静力法作静定粱的影响线结点荷载作用下粱的影响线静力法作静定桁架的影响线机动法作静定梁的影响线利用影响线求量值影响线移动荷载最不利位置的确定公路、铁路的标准荷载制及换算荷载简支梁的内力包络图和绝对最大弯矩机动法作连续梁的影响线连续梁的内力包络图知识点章编号节编号知识点编号结构及其分类31374结构力学研究对象31375结构力学的任务31376计算简图的定义31477选取计算简图的一般原则31478实际结构的简化31479平面杆件结构按计算简图分类31580几何不变体系和几何可变体系41681平面体系的几何组成分析41682自由度41783约束41784必要约束与多余约束41785实铰与虚铰41786几何组成分析41787体系的实际自由度S与体系的计算自由度W 41888平面体系的计算自由度算法一——刚片系的W 41889平面体系的计算自由度算法二——铰接链杆体系的W 41890体系的几何组成性质与计算自由度之间的关系41891几何不变体系的简单组成规则41992几何可变体系41993体系的几何组成分析及其步骤42094几何组成分析的方法及举例42095体系的几何组成与静力性的关系42196用截面法求指定截面的内力52297内力图的特征52298用区段叠加法作直杆段的弯矩图52299简支斜梁522100多跨静定梁的组成方式和特点523101多跨静定梁内力计算523102静定平面刚架的类型和特点524103求作静定平面刚架的内力图524104求作静定平面刚架的内力图的要点524105速绘静定平面刚架的弯矩图524106静定梁和静定刚架524107拱的分类625108三铰拱各部分名称625109带拉杆的拱625110三铰拱内力符号规定626111学三铰拱支反力的计算626112三铰拱的内力计算公式626113三铰拱的内力图绘制626114三铰拱的受力特点626115合力多边形627116三铰拱的压力线627117三铰拱的合理拱轴627118桁架的计算简图728119平面桁架的分类728120结点法729121结点平衡的特殊情况729122截面法729123结点法与截面法的联合应用729124对称桁架的受力计算729125静定平面桁架729126简支桁架的受力特点730127三种简支桁架的比较730128空间桁架的支座731129空间桁架的几何组成731130空间桁架的计算方法731131组合结构及其受力特点732132静定组合结构内力的计算方法732133静定组合结构732134各种型式的结构受力特征733135静定梁、刚架内力733136静定结构的一般特性734137位移835138计算位移的目的835139实功836140虚功836141刚体（系）的虚功原理836142变形体系的虚功原理836143虚功原理的两种形式836144实际状态837145虚拟状态837146结构位移计算的一般公式837147单位力设置法837148荷载引起的结构位移计算公式838149梁和刚架的位移计算838150桁架的位移计算838151组合结构的位移计算838152图乘法的适用条件839153图乘法原理839154图乘法的几点说明839155静定结构在支座位移时的位移计算840156温变引起的位移计算841157制造误差引起的位移计算841158功的互等定理842159位移互等定理842160反力互等定理842161反力与位移互等定理842162超静定结构和静定杆件结构分类943163超静定次数的确定943164超静定结构概述943165力法计算超静定结构的思路944166力法的基本未知量、基本结构及基本体944167系、典型方程力法的基本概念944168用力法计算一次超静定结构944169两次超静定结构的力法典型方程945170 n次超静定结构的力法典型方程945171力法典型方程中系数和自由项的计算945172结构的最后内力图945173力法解题步骤946174力法计算超静定梁946175力法计算超静定刚架946176力法计算超静定桁架946177力法计算超静定组合结构946178力法计算铰接排架946179力法计算两铰拱946180支座位移时超静定结构的计算947181温度变化时超静定结构的计算947182对称结构948183对称结构的受力特点948184利用对称性——选择对称的基本体系948185利用对称性——采用半结构948186弹性中心949187荷载作用时的计算949188温度变化时的计算949189支座位移时的计算949190超静定结构位移计算的思路950191荷载作用下超静定结构的位移计算950192支座位移时超静定结构的位移计算950193温度变化时超静定结构的位移计算950194平衡条件的校核951195位移条件的校核951196超静定结构的一般特性952197位移法的基本思路1053198杆端弯矩及杆端位移的正负号规定1054199单跨超静定梁的形常数和载常数1054200转角位移方程1054201位移法的基本未知量1055202位移法的基本结构1055203位移法方程1055204位移法典型方程的建立1056205位移法典型方程中系数及自由项的计算1056206方法位移法计算步骤1057207位移法算例1057208支座位移时位移法的计算1058209温度变化时位移法的计算1058210利用结点和截面平衡条件建立位移法方1059211程转动刚度1160212分配系数和传递系数1160213任意荷载作用时单结点结构的力矩分配1160214法力矩分配法1160215用力矩分配法计算连续梁1161216用力矩分配法计算无结点线位移的刚架1161217无剪力分配法的适用范围1162218无剪力分配法计算步骤和举例1162219移动荷载1263220影响线的定义1263221影响线1263222静力法作影响线的步骤1264223简支梁的影响线1264224影响线与内力图的区别1264225伸臂梁的影响线1264226结点荷载1265227结点荷载作用下影响线的作法1265228静力法作静定桁架的影响线1266229机动法及其原理1267230用机动法作影响线1267231集中荷载作用下的量值1268232分布荷载作用下的量值1268233最不利荷载位置1269234单个移动集中荷载的最不利位置1269235可任意布置的均布荷载的最不利位置1269236行列荷载的最不利位置1269237临界荷载位置的判定1269238铁路标准荷载1270239公路标准荷载1270240换算荷载12702411271242127124312722441272245连续梁的最不利荷载分布1273246连续梁的弯矩包络图1273247连续梁的剪力包络图1273248简支梁的内力包络图机动法作连续梁影响线的原理。
