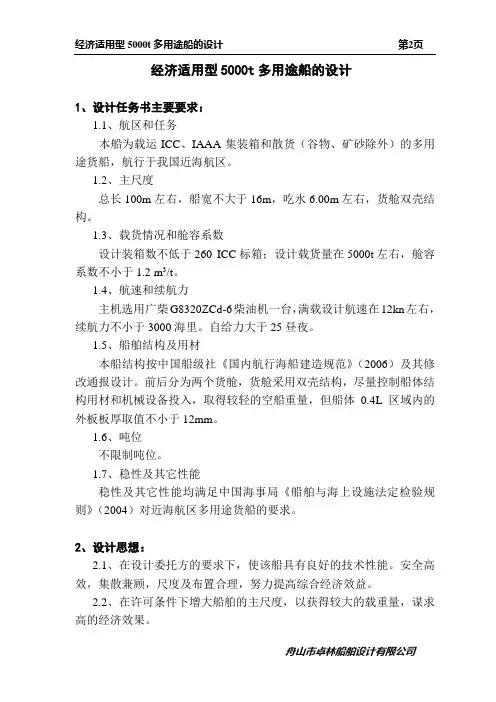

经济适用型5000t多用途船的设计1、设计任务书主要要求：1.1、航区和任务本船为载运ICC、IAAA集装箱和散货（谷物、矿砂除外）的多用途货船，航行于我国近海航区。
1.2、主尺度总长100m左右，船宽不大于16m，吃水6.00m左右，货舱双壳结构。
1.3、载货情况和舱容系数设计装箱数不低于260 ICC标箱；设计载货量在5000t左右，舱容系数不小于1.2 m3/t。
1.4、航速和续航力主机选用广柴G8320ZCd-6柴油机一台，满载设计航速在12kn左右，续航力不小于3000海里。
自给力大于25昼夜。
1.5、船舶结构及用材本船结构按中国船级社《国内航行海船建造规范》（2006）及其修改通报设计。
前后分为两个货舱，货舱采用双壳结构，尽量控制船体结构用材和机械设备投入，取得较轻的空船重量，但船体0.4L区域内的外板板厚取值不小于12mm。
1.6、吨位不限制吨位。
1.7、稳性及其它性能稳性及其它性能均满足中国海事局《船舶与海上设施法定检验规则》（2004）对近海航区多用途货船的要求。
2、设计思想：2.1、在设计委托方的要求下，使该船具有良好的技术性能。
安全高效，集散兼顾，尺度及布置合理，努力提高综合经济效益。
2.2、在许可条件下增大船舶的主尺度，以获得较大的载重量，谋求高的经济效果。
2.3、为了做到集散兼顾，结构上又采用货舱双壳结构，故在满足航速的条件下，应尽量取用大的船舶吃水，小的型宽，大的方型系数，达到增大排水量的目的。
2.4、根据现有法规及规范，尽量减小船舶首尾和机舱部分在全船中的占用范围，以取得最大的货舱长度。
2.5、在船方指定的船宽范围内，能布置下最多列数的集装箱，按国际标准ICC集装箱宽度计算，货舱内最多可布置5列集装箱，货舱盖上能布置6列集装箱。
又考虑到本船对压载水的要求，所以最后取型宽15.8m。
2.6、在设计任务书中己经对该船总长范围己基本限定，先预定方型系数在0.8左右。
2.7、按总长100m计算，经验估算其计算船长不大于94m，得B型船舶干舷1.5m左右略偏下。

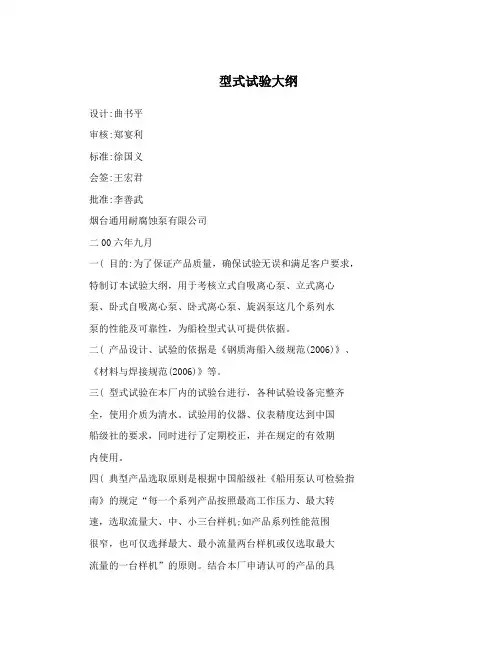

型式试验大纲设计:曲书平审核:郑宴利标准:徐国义会签:王宏君批准:李善武烟台通用耐腐蚀泵有限公司二00六年九月一( 目的:为了保证产品质量，确保试验无误和满足客户要求，特制订本试验大纲，用于考核立式自吸离心泵、立式离心泵、卧式自吸离心泵、卧式离心泵、旋涡泵这几个系列水泵的性能及可靠性，为船检型式认可提供依据。
二( 产品设计、试验的依据是《钢质海船入级规范(2006)》、《材料与焊接规范(2006)》等。
三( 型式试验在本厂内的试验台进行，各种试验设备完整齐全，使用介质为清水。
试验用的仪器、仪表精度达到中国船级社的要求，同时进行了定期校正，并在规定的有效期内使用。
四( 典型产品选取原则是根据中国船级社《船用泵认可检验指南》的规定“每一个系列产品按照最高工作压力、最大转速，选取流量大、中、小三台样机;如产品系列性能范围很窄，也可仅选择最大、最小流量两台样机或仅选取最大流量的一台样机”的原则。
结合本厂申请认可的产品的具体情况，选取下列型号的泵做为典型产品。
典型产品应由验船师在成品库中任意抽出。
立式自吸离心泵: CLZ25-6-10 CLZ80-85-35立式离心泵: CL40-125 CL80-250 CL125-160卧式自吸离心泵: CWZ50-32-125 CWZ65-50-160CWZ100-80-200卧式离心泵: LNCW65-50-125 LNCW80-65-160LNCW100-80-200旋涡泵: LNCXW20-35 LNCXW40-90五(型式试验项目及要求:1. 泵体、叶轮、泵轴的理化性能试验:1.1材料试样的选取:上述主要零件的材料由灰铸铁、球铁、铸铜等材料。
应分别在灰铸铁、球铁、铸铜浇铸开始、中间和最后各浇铸2个试样，3个硬度试样，3个拉伸试样，需要进行热处理的铸件，试样应与铸件同炉进行热处理。
试验结果应符合图样要求。
1.2试样应与铸件同步进行化学成分分析，分析结果应符合图样要求。
第一篇泵的基礎知识第一章离心泵第一节离心泵基本知识一、泵的定义和分类1、泵的定义泵是把原动机的机械能转换为抽送液体能量的机器。
一般情况下，都是原动机通过泵轴带动叶片旋转，对液体作功使其能量增加，把液体从低处送到高处或使其增加压力。
2、泵的分类泵的种类很多，按作用原理分为以下三大类：〈1〉、叶片式泵它是利用叶轮的叶片和液体相互作用来输送液体。
如离心泵、混流泵、轴流泵、旋涡泵等。
〈2〉、容积泵它是利用工作室容积周期性的变化来输送液体的。
如活塞（柱塞）泵、齿轮泵、螺杆泵、隔膜泵等。
〈3〉、其它类型泵包括只改变液体位能的泵，如水车等；利用液体能量来输送液体的泵，如射流泵、水锤泵等；依靠电磁力的作用来输送液体的泵，如电磁泵等。
泵分三大类，如下图所示泵其它类型泵——喷射泵、空气升液泵、电磁泵二、离心泵的定义，工作原理及其分类1、离心泵的定义靠高速旋转的叶轮，带动液体高速旋转，又利用离心力的原理将液体甩出，从而实现输送液体的目的，这种机器就叫离心泵。
2、工作原理离心泵主要由叶轮、轴、泵壳、轴封和密封环等组成。
一般离心泵启动前泵壳内要灌满液体。
当原动机带动泵轴和叶轮高速旋转时，液体一方面随叶轮作圆周运动，另一方面在离心力的作用下自叶轮中心向外甩出，液体从叶轮获得了压力能和速度能。
当液体流经涡壳到排液口时，部分速度能将转换为静压力能。
在液体从叶轮甩出时，叶轮中心部分造成低压区，与吸入液面的压力形成压力差，于是液体不断的被吸入，并以一定压力排出。
如此不断的循环，液体被送到另外一个地方。
离心泵工作原理简图见图1-1。
图1-1 离心泵工作原理3、离心泵的分类〈1〉、按叶轮的数目分：单级离心泵和多级离心泵〈2〉、按叶轮的吸入方式分：单吸离心泵和双吸离心泵〈3〉、按扬程大小分：低压离心泵P＜1.6MPa中压离心泵 1.6≤P≤4.0MPa高压离心泵P＞4.0MPa〈4〉、按工作转速分：低转速n＜960转/分中转速1500≤n≤3000转/分高转速n＞3000转/分〈5〉、按比转数大小分：低比转数n s在50~80范围内中比转数n s在80~150范围内高比转数n s大于150〈6〉、按泵轴所处位置分：卧式泵——泵轴为水平安装立式泵——泵轴为直立安装〈7〉、按泵壳型式分：分段式离心泵、水平中开式离心泵和蜗壳式离心泵。
立式管道离心泵型号及参数1.XBD-L立式单级单吸消防泵型号：XBD-L参数：-流量范围：2-1900m³/h-扬程范围：5-200m- 泵进口直径：50-300mm- 泵出口直径：32-150mmXBD-L型立式单级单吸消防泵适用于输送清水及物理化学性质类似于清水的液体。
该泵具有结构紧凑、占地面积小、噪音低、可靠性高等特点，可广泛应用于消防系统中。
2.ISG型立式管道离心泵型号：ISG参数：-流量范围：1-1200m³/h-扬程范围：5-125m- 泵进口直径：40-150mm- 泵出口直径：25-125mmISG型立式管道离心泵适用于输送清水及物理化学性质类似于清水的液体。
该泵结构紧凑、外型美观、噪音低、使用寿命长，广泛用于工农业生产、城市供水、园林喷灌和消防水系统。
3.ISR型立式热水循环泵型号：ISR参数：-流量范围：5-400m³/h-扬程范围：15-125m- 泵进口直径：40-200mm- 泵出口直径：25-150mmISR型立式热水循环泵适用于输送温度不超过150℃的液体。
该泵结构紧凑、外型美观、运行可靠，广泛应用于石油化工、造纸、清洗、高炉循环水等行业中。
4.DL型立式多级长轴泵型号：DL参数：-流量范围：6-450m³/h-扬程范围：33-299m- 泵进口直径：50-150mm- 泵出口直径：32-100mmDL型立式多级长轴泵适用于输送清水及其它类似液体。
该泵结构紧凑、占地面积小、噪音低、使用寿命长，可广泛应用于工业和民用建筑领域。
以上是几种常见的立式管道离心泵型号及其参数。
不同型号的泵适用于不同的场合和液体输送需求。
选择适合的泵型号及参数，能够提高泵的性能和工作效率，满足用户需求。
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、LW直立式无堵塞排污泵1.流量：8-2600m³/h2.扬程：7-60m3.转速：2825r/minLW直立式无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也适用于抽送清水及带腐蚀性介质。
二、DL型立式多级离心泵1.流量：3.75~850m³/h2.扬程：39~1200m3.转速：2900r/minDL型立式多级离心泵适用于城市供水、消火系统、水力发电厂、海上石油钻探等场合，具有可靠、节能、高效等特点。
三、ISGD型立式管道泵1.流量：6.3~400m³/h2.扬程：5~125m3.转速：1450r/minISGD型立式管道泵适用于输送清水、或物理化学性质类似于清水的液体，具有结构紧凑、运转平稳等特点。
四、YDL型立式旋涡泵1.流量：1.1~122m³/h2.扬程：6~74m3.转速：2900r/minYDL型立式旋涡泵适用于城市给排水、市政工程、供水系统、工业水处理系统等场合，具有自吸功能、无泄漏、运行可靠等特点。
五、JYWQ型立式污水泵1.流量：8~400m³/h2.扬程：5~80m3.转速：2900r/minJYWQ型立式污水泵适用于污水处理、城市污水厂、建筑厂房排污、医院污水处理等场合，具有结构简单、性能可靠、防漏等特点。
六、CDLF不锈钢立式多级管道泵1.流量：4.2-504m3/h2.扬程：24-240m3.转速：1480r/minCDLF立式多级泵是一种广泛应用于供水、消防、工业循环系统等领域的高效能泵，具有重要的作用和功能。

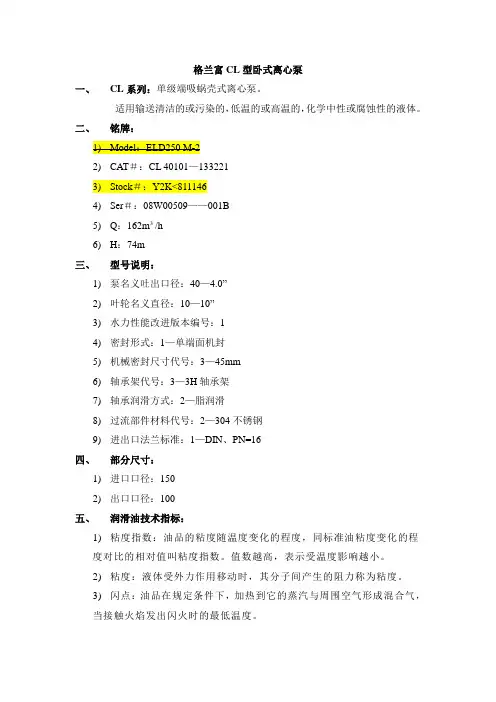

格兰富CL型卧式离心泵一、CL系列：单级端吸蜗壳式离心泵。
适用输送清洁的或污染的，低温的或高温的，化学中性或腐蚀性的液体。
二、铭牌：2)CAT＃：CL 40101—1332213)Stock＃：Y2K<8111464)Ser＃：08W00509——001B5)Q：162m³/h6)H：74m三、型号说明：1)泵名义吐出口径：40—4.0”2)叶轮名义直径：10—10”3)水力性能改进版本编号：14)密封形式：1—单端面机封5)机械密封尺寸代号：3—45mm6)轴承架代号：3—3H轴承架7)轴承润滑方式：2—脂润滑8)过流部件材料代号：2—304不锈钢9)进出口法兰标准：1—DIN、PN=16四、部分尺寸：1)进口口径：1502)出口口径：100五、润滑油技术指标：1)粘度指数：油品的粘度随温度变化的程度，同标准油粘度变化的程度对比的相对值叫粘度指数。
值数越高，表示受温度影响越小。
2)粘度：液体受外力作用移动时，其分子间产生的阻力称为粘度。
3)闪点：油品在规定条件下，加热到它的蒸汽与周围空气形成混合气，当接触火焰发出闪火时的最低温度。
4)倾点：指冷却为固态的油品，倾斜放置加温到油品开始移动的最低温度。
5)SAE级数：美国汽车工程师协会（粘度）0W 5W 10W 15W 20W 25W10 20 30 40 50 60 。
6)API级数：美国石油协会（质量分类）SA SB SC SD SE SF SG SH SJEC CA CB CC CD CE CF CF-4 CG CG-4 。
六、润滑脂：钙基、钠基、锂基润滑脂、各种复合润滑脂。
润滑脂与润滑油相比具有以下优点:1)润滑脂具有更高的承载能力和更好的阻尼减震能力。
2)润滑脂具有较低的蒸发速度。
在缺油脂润滑（Starvation Lubrication）状态下，润滑脂具有更好的特性。
3)由于稠化剂结构的毛细管作用，与可比粘度的润滑油相比，润滑脂的基础油爬行倾向小。

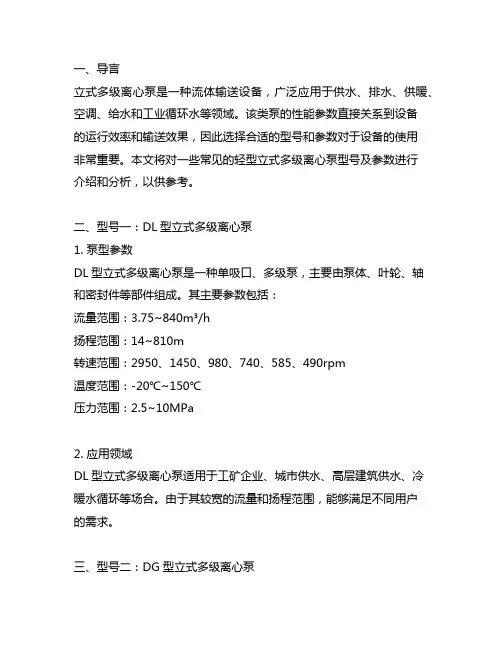

一、导言立式多级离心泵是一种流体输送设备，广泛应用于供水、排水、供暖、空调、给水和工业循环水等领域。
该类泵的性能参数直接关系到设备的运行效率和输送效果，因此选择合适的型号和参数对于设备的使用非常重要。
本文将对一些常见的轻型立式多级离心泵型号及参数进行介绍和分析，以供参考。
二、型号一：DL型立式多级离心泵1. 泵型参数DL型立式多级离心泵是一种单吸口、多级泵，主要由泵体、叶轮、轴和密封件等部件组成。
其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DL型立式多级离心泵适用于工矿企业、城市供水、高层建筑供水、冷暖水循环等场合。
由于其较宽的流量和扬程范围，能够满足不同用户的需求。
三、型号二：DG型立式多级离心泵1. 泵型参数DG型立式多级离心泵是一种双吸口、多级泵，其主要参数包括：流量范围：36~720m³/h扬程范围：33~504m转速范围：1450、2980、5950rpm温度范围：-20℃~150℃压力范围：3.9~11MPa2. 应用领域DG型立式多级离心泵适用于供暖、制冷系统、冷冻机组、冷水机组等场合。
其双吸口设计能够降低进口压力，适合于一些需要大流量输送的场合。
四、型号三：DF型立式多级离心泵1. 泵型参数DF型立式多级离心泵是一种多级泵，其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DF型立式多级离心泵适用于工矿企业、城市供水、水处理、消防等场合。
其结构紧凑，外形美观，安装维修方便，适用于一些对设备外观要求较高的场合。
五、总结立式多级离心泵作为一种重要的流体输送设备，在各个行业都有着广泛的应用。

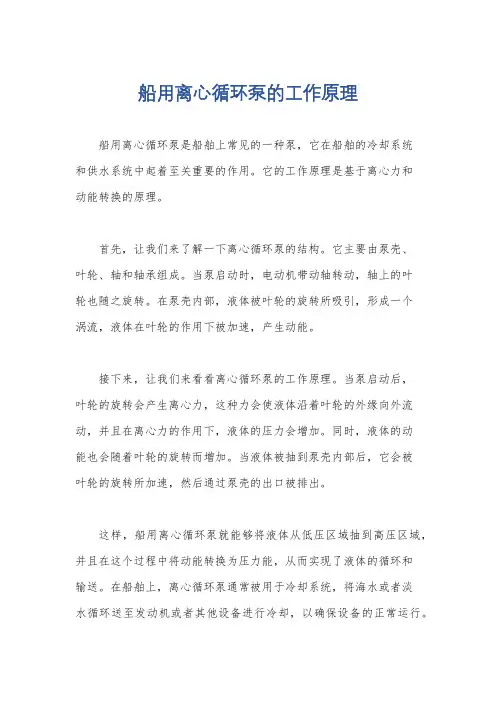

船用离心循环泵的工作原理
船用离心循环泵是船舶上常见的一种泵，它在船舶的冷却系统
和供水系统中起着至关重要的作用。
它的工作原理是基于离心力和
动能转换的原理。
首先，让我们来了解一下离心循环泵的结构。
它主要由泵壳、
叶轮、轴和轴承组成。
当泵启动时，电动机带动轴转动，轴上的叶
轮也随之旋转。
在泵壳内部，液体被叶轮的旋转所吸引，形成一个
涡流，液体在叶轮的作用下被加速，产生动能。
接下来，让我们来看看离心循环泵的工作原理。
当泵启动后，
叶轮的旋转会产生离心力，这种力会使液体沿着叶轮的外缘向外流动，并且在离心力的作用下，液体的压力会增加。
同时，液体的动
能也会随着叶轮的旋转而增加。
当液体被抽到泵壳内部后，它会被
叶轮的旋转所加速，然后通过泵壳的出口被排出。
这样，船用离心循环泵就能够将液体从低压区域抽到高压区域，并且在这个过程中将动能转换为压力能，从而实现了液体的循环和
输送。
在船舶上，离心循环泵通常被用于冷却系统，将海水或者淡
水循环送至发动机或者其他设备进行冷却，以确保设备的正常运行。
总的来说，船用离心循环泵的工作原理是基于离心力和动能转换的原理，通过叶轮的旋转将液体从低压区域抽到高压区域，并且将动能转换为压力能，从而实现了液体的循环和输送。
它在船舶上的应用对于保障船舶设备的正常运行具有重要意义。
第三章离心泵第一节离心泵的工作原理第二节离心泵主要部件的结构第三节离心泵性能特点第四节离心泵实例第一节离心泵的工作原理1-叶轮；2-叶片；3-泵壳；4-吸入接管；5-扩压管；6-泵轴；7-固定螺母当离心泵工作时，预先充满在泵中的液体受叶片的推压，随叶轮一起回转，产生一定的离心力，从叶轮中心向四周甩出，于是在叶轮中心处形成低压，液体便在液面上的气体压力作用下由吸入接管4被吸进叶轮。
从叶轮流出的液体，压力和速度都比进入叶轮时增大了许多。
蜗壳将它们汇聚并平稳地导向扩压管5。
扩压管流道截面逐渐增大，液体流速降低，大部分动能变为压力能，然后进入排出管。
一、工作原理二、离心泵的分类离心泵常按以下几种方式分类：1.按泵轴的方向分为：1）立式泵；2）卧式泵。
2. 按液体进入叶轮的方式分为：1）单吸泵；2）双吸泵。
3. 按叶轮的数目分为：1）单级泵；2）多级泵；第二节离心泵主要部件的结构一、叶轮和压出室1、叶轮•叶轮的型式：开式半开式闭式一、叶轮和压出室2、压出室涡壳式压出室导轮式压出室二、离心泵的密封装置1、密封环离心泵密封环的形式1－泵体2－叶轮二、离心泵的密封装置2、轴封填料密封式轴封1-填料套；2-水封环；3-境料；4-压盖；5-轴套二、离心泵的密封装置2、轴封机械密封式轴封三、离心泵的轴向力1.轴向力的产生：•液体压力的分布沿径向呈抛物线规律•叶轮两侧压力不对称•方向由叶轮后盖指向叶轮进口端•大小)(22hwi A r r g KH F -=πρwr hr H i 单级压头mK经验系数0.6～0.8三、离心泵的轴向力2.轴向力的平衡方法1）止推轴承法止推轴承虽能承受一定的轴向推力，但承受能力有限，故只有小型泵才能用它来承受全部轴向推力，而在大多数泵中仅用它作平衡措施的补充手段，以承受少数剩余的轴向推力，并起轴向定位作用。
2)双吸叶轮法液体从叶轮两侧同时吸入，使叶轮两侧的液压分布基本对称。
此法适用于低压头大排量的离心泵。
