船用泵的工作原理

船用三螺杆泵的工作原理
船用三螺杆泵是一种常用于船舶润滑油、燃油和其他高粘度液体的泵类设备。

它的工作原理如下：
1. 组成：船用三螺杆泵由一个主转子和两个从动转子组成。

主转子为一个螺旋形的主轴，两个从动转子分别位于主轴的两侧并与之相互齿合。

主轴和从动转子之间的间隙非常小，保证了泵的密封性。

2. 运转过程：当主轴转动时，从动转子沿着主轴的螺旋线方向旋转，形成一个密封的工作室。

随着主轴的旋转，从动转子会不断地在主轴上升降。

3. 吸入阶段：当从动转子的下降时，泵腔内形成一个负压，液体会被吸入到泵腔内。

4. 推出阶段：当从动转子向上升时，泵腔内的液体被推出。

由于主轴和从动转子之间的密封性，液体的推出量较大，且没有泄漏。

5. 反复循环：随着主轴的不断旋转，吸入和推出的过程会不断重复，使得液体连续地被吸入和推出，完成泵的工作。

船用三螺杆泵的工作原理主要依靠主轴和从动转子之间的齿合和间隙来实现正常的吸入和推出过程，确保液体的连续输送。

这种设计能够适应高粘度液体的泵
送要求，并具有较好的密封性能，适用于船只等特殊工况下的液体输送。

船用海水泵的工作原理
船用海水泵的工作原理如下：
1. 海水进入泵体：船只将海水通过舷窗或管道引入泵体，泵体通常位于船体底部的防水舱中。

2. 吸入阀打开：当泵体内部压力低于外部海水压力时，吸入阀会打开，允许海水进入泵体。

3. 转子旋转：泵体内部有一根旋转的转子或叶轮。

当转子旋转时，由于转子的叶片几何形状和转动角度的设计，它会产生一个向外推进的力量，使海水被推向泵的出口。

4. 排出阀打开：当泵体内部压力高于外部海水压力时，排出阀会打开，海水会被排出泵体。

5. 海水排放：被排出的海水通过管道系统排放到船外，例如用于冷却船体各种设备，如发动机冷却系统和热交换器。

需要注意的是，船用海水泵通常需要经常进行维护和清洗，以确保其正常运行和防止生物生长或堵塞。

此外，船用海水泵的工作原理也可以因不同型号和用途而
有所不同。

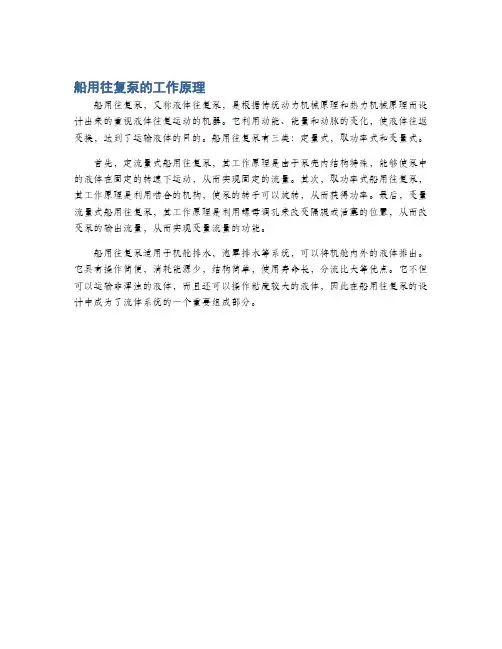

船用往复泵的工作原理
船用往复泵，又称液体往复泵，是根据传统动力机械原理和热力机械原理而设计出来的重视液体往复运动的机器。

它利用动能、能量和动脉的变化，使液体往返变换，达到了运输液体的目的。

船用往复泵有三类：定量式，取功率式和变量式。

首先，定流量式船用往复泵，其工作原理是由于泵壳内结构特殊，能够使泵中的液体在固定的转速下运动，从而实现固定的流量。

其次，取功率式船用往复泵，其工作原理是利用啮合的机构，使泵的转子可以旋转，从而获得功率。

最后，变量流量式船用往复泵，其工作原理是利用螺母调孔来改变隔膜或活塞的位置，从而改变泵的输出流量，从而实现变量流量的功能。

船用往复泵适用于机舱排水，泡罩排水等系统，可以将机舱内外的液体排出。

它具有操作简便，消耗能源少，结构简单，使用寿命长，分流比大等优点。

它不但可以运输非浑浊的液体，而且还可以操作粘度较大的液体，因此在船用往复泵的设计中成为了流体系统的一个重要组成部分。

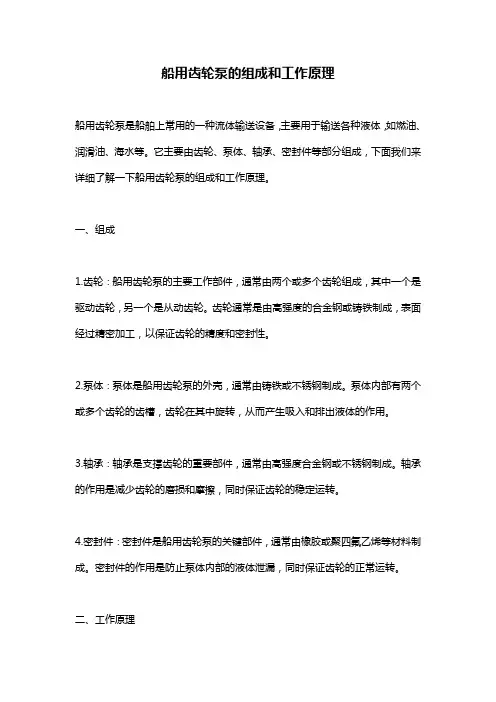

船用齿轮泵的组成和工作原理船用齿轮泵是船舶上常用的一种流体输送设备，主要用于输送各种液体，如燃油、润滑油、海水等。

它主要由齿轮、泵体、轴承、密封件等部分组成，下面我们来详细了解一下船用齿轮泵的组成和工作原理。

一、组成1.齿轮：船用齿轮泵的主要工作部件，通常由两个或多个齿轮组成，其中一个是驱动齿轮，另一个是从动齿轮。

齿轮通常是由高强度的合金钢或铸铁制成，表面经过精密加工，以保证齿轮的精度和密封性。

2.泵体：泵体是船用齿轮泵的外壳，通常由铸铁或不锈钢制成。

泵体内部有两个或多个齿轮的齿槽，齿轮在其中旋转，从而产生吸入和排出液体的作用。

3.轴承：轴承是支撑齿轮的重要部件，通常由高强度合金钢或不锈钢制成。

轴承的作用是减少齿轮的磨损和摩擦，同时保证齿轮的稳定运转。

4.密封件：密封件是船用齿轮泵的关键部件，通常由橡胶或聚四氟乙烯等材料制成。

密封件的作用是防止泵体内部的液体泄漏，同时保证齿轮的正常运转。

二、工作原理船用齿轮泵的工作原理非常简单，主要通过齿轮的旋转来产生吸入和排出液体的作用。

具体步骤如下：1.当驱动齿轮旋转时，从动齿轮也会跟随旋转，从而在泵体内部产生吸入和排出液体的作用。

2.当驱动齿轮旋转时，它的齿槽会逐渐向泵体的吸入口移动，从而产生负压，使液体被吸入泵体内部。

3.当齿轮旋转到泵体的排出口时，齿轮的齿槽会逐渐向泵体的排出口移动，从而产生正压，使液体被排出泵体。

4.齿轮的旋转速度和齿轮的齿数决定了泵的流量和压力。

通常情况下，齿轮泵的流量和压力随着齿轮的齿数和旋转速度的增加而增加。

总之，船用齿轮泵是一种简单、可靠、高效的流体输送设备，广泛应用于船舶、机械制造、石油化工等领域。

船用泵的工作原理和拆检方法
船用泵是一种用于船舶上输送液体的机械设备，其工作原理主要取决于泵的类型。

船用泵按工作原理可分为容积泵、叶轮泵和喷射泵等。

下面分别介绍这几种泵的工作原理和拆检方法。

一、工作原理：
1. 容积泵：利用泵缸内周期性变化来输送并提高流体压力。

如活塞泵、柱塞泵、隔膜泵、齿轮泵等。

2. 叶轮泵：依靠泵内高速旋转的叶轮将能量传给液体，提高压力并输送流体。

如离心泵、混流泵、轴流泵等。

3. 喷射泵：利用液体静压力或流体动能来输送液体。

如射流泵、水锤泵等。

二、拆检方法：
1. 拆卸泵：首先关闭泵的进出口阀门，然后拆卸泵的进出口管道、电机等附件，最后将泵与基础分离，拆卸完毕。

2. 拆卸泵体：将泵体拆分为上、下两部分，以便于检查和清洗。

拆卸时需要注意各个部件的连接方式，以便于后续的组装。

3. 拆卸叶轮：将叶轮拆下，检查叶轮的磨损程度、平衡情况等，如有问题需要更换或修理。

4. 拆卸密封件：检查泵轴密封、填料密封等密封件的磨损程度，如有问题需要更换。

5. 拆卸轴承：拆下轴承，检查轴承的磨损程度、润滑情况等，如有问题需要更换或修理。

6. 拆卸电机：拆下电机，检查电机的接线、绝缘等，如有问题需要修理或更换。

7. 组装：按照拆卸的反向顺序进行组装，组装时需要注意各个部件的连接方式和配合间隙。

8. 试运行：组装完成后，进行试运行，检查泵的工作性能、泄漏情况等，如有问题需要进行调整或修理。

通过以上拆检方法，可以对船用泵进行有效的维护和检修，确保
船用泵的正常运行和安全性。

船用泵简介船用泵是指符合船舶规范规定和船用技术条件要求的各种供船舶使用的泵。

在船上它们经常被用来输送海水、淡水、污水、滑油和燃油等各种液体。

船用泵是指舰船上用以增加液体和液体物料的压力或位能使之流动的机械。

输送液体至位置较高、距离较远、压力较高处一般必须用泵，泵还能用于产生高压液体供液压传动用。

泵用电动机或其他原动机驱动。

船用泵的特点是：要求泵在舰船摇摆和倾斜时，不可因吸入液面的波动而发生气蚀；为减少泵的占用面积和便于维修，一般采用立式结构；通流部件采用青铜、黄铜或不锈钢等材料制成，以尽可能地减少腐蚀。

船用泵在现代船舶上有着十分广泛的应用，一般来说，一艘柴油机动力的货船，需要36～50台各种类型的泵，其数量占船舶机械设备总量的20%～30%。

一、船用泵在现代船舶上有着十分广泛的应用，根据其用途的不同，可分为：(1)船舶动力装置用泵。

有燃油泵、润滑油泵、海水泵、淡水泵、舵机或其他甲板机械的液压泵、锅炉装置的给水泵、制冷装置的冷却水泵、海水淡化装置的海水泵和凝水泵等。

(2)船舶通用泵。

有舱底水泵、压载水泵、消防泵、日用淡水泵、日用海水泵、热水循环泵；还有兼作压载、消防、舱底水泵用的通用泵。

(3)特殊船舶专用泵。

某些特殊用途的船舶，还设有为其特殊营运要求而设置的专用泵，例如油船的货油泵、挖泥船的泥浆泵、打捞船上的打捞泵、喷水推进船上的喷水推进泵、无网渔船上的捕鱼泵等。

二、根据泵的工作原理的不同，船用泵主要有以下几类：(1)容积式泵容积式泵是靠工作部件的运动造成工作容积周期性地增减变化而吸排液体，当工作容积增大而压力降低时吸入液体，当工作容积减小而压力升高时排出液体，并靠挤压而直接使液体的压力能增加。

根据运动部件的运动方式不同，它又可分为往复泵和回转泵两类。

前者有活塞泵和柱塞泵；后者有齿轮泵、螺杆泵、叶片泵等。

(2)叶轮式泵叶轮式泵是靠叶轮带动液体作高速回转运动，连续地产生吸排作用，把机械能传递给所输送的液体，使液体的压力能增加，并达到输送液体的目的。

船舶实习报告一、前言随着船舶行业的快速发展，船用泵作为船舶上的重要设备之一，其性能和可靠性对船舶的安全运行起着至关重要的作用。

为了更好地了解船用泵的结构、原理和维护，我选择了船用泵作为我的实习课题。

在这次实习中，我参观了船用泵制造厂，了解了船用泵的生产流程，并参与了船用泵的安装和调试工作。

通过这次实习，我对船用泵有了更深入的了解，为我将来的工作打下了坚实的基础。

二、船用泵概述船用泵是船舶上用于输送各种液体的重要设备，主要包括舱底泵、消防泵、灰水泵、生活泵等。

船用泵的工作原理主要是利用电动机带动泵轴旋转，通过叶轮的离心力将液体吸入并压出。

船用泵的结构主要包括叶轮、泵壳、泵轴、轴承、密封装置等部件。

三、船用泵制造流程在船用泵制造厂，我了解了船用泵的生产流程。

首先，制造叶轮和泵壳等主要部件，这些部件需要经过精确的尺寸测量和加工，以确保泵的性能和可靠性。

然后，组装叶轮和泵壳，并安装轴承和密封装置。

最后，进行泵的性能测试，确保其满足船舶的使用要求。

四、船用泵安装和调试在船舶上，我参与了船用泵的安装和调试工作。

首先，根据船舶的设计图纸，确定泵的位置，并安装泵的进出口管道。

然后，连接电源和控制系统，确保泵的正常运行。

最后，进行泵的调试，检查其性能是否满足船舶的使用要求。

五、实习收获通过这次实习，我对船用泵的结构、原理和维护有了更深入的了解。

我学会了如何安装和调试船用泵，掌握了相关的操作技能。

同时，我也认识到船用泵在船舶运行中的重要性，了解了其对船舶安全运行的影响。

这次实习让我更加坚定了从事船舶行业的决心，也为我未来的工作打下了坚实的基础。

六、总结通过这次船用泵实习，我对船用泵有了更深入的了解，收获颇丰。

我将把在实习中学到的知识和技能运用到未来的工作中，为船舶行业的发展贡献自己的力量。

同时，我也将继续学习和提升自己，不断提高自己的专业水平，为船舶行业的发展做出更大的贡献。

船用喷射泵工作原理
船用喷射泵是一种用于船舶推进的装置，其工作原理是利用泵所产生的高压水流，通过喷嘴的作用产生反作用力，从而使船体产生推进力。

具体工作原理如下：
1. 水泵：船用喷射泵通常由一台水泵和一根喷射管组成。

水泵的作用是将水从海洋或江河湖泊等水源吸入，在泵体内产生高压。

水泵的类型多种多样，常见的有离心泵和柱塞泵等。

2. 喷射管：高压水流通过连接到泵体的喷射管进入，并在喷射管中形成喷射效应。

喷射管通常是一根长管，其内部有特殊的喷嘴结构。

当高压水流从喷嘴中喷出时，会产生一个方向相反的喷射力，即反作用力。

3. 推进力产生：当喷射管的喷嘴朝向船体背后方向，高压水流从喷嘴中喷出时，反作用力将推动船体向前移动。

喷射管的喷嘴通常可以调整方向，使船体可以在不同方向上移动。

4. 系统控制：船用喷射泵通常由液压或电动系统控制。

通过操作控制系统，可以调整水泵的工作状态、喷射管的喷射方向和喷射流量等参数，以实现船体的推进和控制。

通过船用喷射泵的工作原理，船舶可以实现快速、灵活地移动。

船用喷射泵具有结构简单、容易控制和维护等优点，因此在船舶工程中得到广泛应用。

第九章船用泵【学习目标】掌握船用泵的种类和性能参数；掌握往复泵、齿轮泵和离心泵的基本结构、工作原理、工作特点、日常维护管理。

第一节船用泵概述一、船用泵的分类泵是船上应用较广、数量和类型较多的辅助机械，它用于输送液体或提高液体机械能。

船用泵的分类见表9-1。

表9-1 船用泵的分类二、船用泵的性能参数为了表明泵的性能，便于比较和选用，在泵的铭牌和说明书上通常给出了泵的性能参数，见表9-2。

铭牌上标注的性能参数是泵额定工况运行时的参数，而泵在运行中的参数为工作参数，不同于铭牌上标注的参数。

表9-2 船用泵的性能参数参数含义单位备注流量在单位时间内所排送液体的数量，包括体积流量和质量流量，体积流量用Q表示，质量流量用G表示m3/h或L/min泵铭牌标注的流量为额定的体积流量扬程传给单位重量液体的机械能，或单位重量流体通过泵后所增加的机械能，用H表示m又称压头或排出压力。

容积式泵铭牌上标注的往往为额定排出压力（1MPa≈100m水柱高度）功率输出功率是指泵在单位时间内实际传给排出液体的能量，用P e表示；输入功率是指单位时w输出功率又称有效功率，输入功率又称轴功率，泵铭牌上标注输入第二节往复泵一、往复泵的基本结构和工作原理往复泵的基本结构如图9-1所示，它由活塞（或柱塞）、泵缸、吸入阀、排出阀等组成。

当活塞（或柱塞）在泵缸内作往复运动，泵缸容积变化，使泵缸内压力下降与上升而吸入和排出流体。

活塞（或柱塞）不断地作往复运动，液体不断地被吸入和排出，从而实现液体的输送。

活塞（或柱塞）在泵缸内一个往复行程中吸、排液体的次数称为作用数。

按作用次数，往复泵可分为单作用泵（1次作用）、双作用泵（2次作用）和多作用泵（3次及以上作用）。

二、往复泵的工作特点往复泵的流量随时间不断变化，是不均匀的。

在1～4次作用泵中，其中3次作用泵的流量是最均匀的。

往复泵流量的不均匀可采用多作用泵和在泵的出口加装空气室来改善。

三、往复泵的日常使用与管理1、往复泵的启动（1）检查泵各部件的技术状况，检查泵内、外有无妨碍运动的物体，对刚检修过的泵先用人力转动1～2个往复行程。

船用喷射泵工作原理
船用喷射泵是一种能将水流以高速喷出的泵，其工作原理是利用高速水流的冲击力来推动液体或推进船只的动力部件。

船用喷射泵主要由注水口、进口管、泵体、喷嘴和喷射室等组成。

当水流经过注水口进入泵体时，受到泵体内部旋流器的力，使水形成高速旋流。

同时，泵体内压力减小，使外部的液体通过进口管被抽入泵体。

随着液体被抽入泵体，液流急剧加速，并通过喷嘴喷射出来。

在喷嘴这一段，液体流速达到最大值。

这时，由于喷嘴截面积减小，流速快速增加，液体受到了巨大的加速度。

在喷嘴出口附近形成一个低压区，使空气通过进口被吸入，与液体混合后形成高速水流。

然后，这个高速水流经过喷射室出口，产生冲击力推动液体或船只的前进。

船用喷射泵的工作原理是基于动量守恒定律和质量守恒定律。

在喷射过程中，液体的质量和动量不变，但流速和压力会发生变化。

利用高速喷射产生的冲击力，可以推动液体或船只向前，实现推进的功能。

第一章船用泵概述学习目标知识目标1．了解船用泵的功用和分类；2．熟悉船用泵的主要性能；3．掌握船用泵的基本概念、参数等方面的知识。

能力目标能解析船用泵主要性能参数的含义。

第一节泵在船上的功用泵是一种将原动机的机械能转换为液体能，用来输送液体的机械。

在现代船舶上，泵是一种应用最广、数量和类型最多的辅助机械。

如柴油机、锅炉所需的燃油、润滑油、动力油、冷却水、补给水；船员和旅客生活所需的日用淡水、卫生水；船舶安全航行所需的压载水、消防水、舱底水等，都是通过泵来输送的。

第二节泵的分类1．按泵在船上用途分(1)船舶动力装置用泵有燃油泵、润滑油泵、淡水泵、海水泵、液压舵机油泵、液压锚机及起货机油泵、锅炉给水泵、制冷装置用的冷却水泵，海水淡化装置给水泵和排污泵等。

(2)船舶安全及生活设施用泵有舱底水泵、压载水泵、消防泵、日用淡水及卫生水泵等。

(3)特殊船用泵有油船货油泵、洗舱泵、挖泥船的泥浆泵、深水打捞船上的打捞泵、喷水推进船上的喷水推进泵、渔船-卜的捕鱼泵等。

2．按泵的工作原理分(1)容积式泵容积式泵是靠工作部件的运动使其工作容积周期性地变化而吸、排液体的泵。

根据运动部件运动方式的不同又分为往复泵和回转泵两类。

根据运动部件结构不同，前者有活塞泵和柱塞泵之分；后者常用的有齿轮泵、螺杆泵、叶片泵和水环泵等。

(2)叶轮式泵叶轮式泵是靠叶轮带动液体高速旋转使流过叶轮的液体的压力能和动能增加而吸、排液第2页体的泵。

根据泵的叶轮和流道结构特点的不同，又可分为离心泵、轴流泵和旋涡泵等。

(3)喷射式泵喷射式泵是利用具有一定压力的流体流经喷嘴时产生的高速射流来引射需输送流体的泵。

根据所用工作流体的不同，主要有水喷射泵、水喷射真空泵和蒸汽喷射泵等。

泵除按上述工作原理的不同进行分类外，还可以按泵轴位置分为立式泵和卧式泵；按吸口数目分为单吸泵和双吸泵；按驱动泵的原动机来分，船用泵大多数是电动泵，此外还有汽轮机泵及柴油机泵，前者如某些油船的货油泵，后者如应急消防泵，而由主机本身附带驱动的泵亦称随车泵。

船用齿轮泵的组成和工作原理船用齿轮泵是一种常见的流体输送设备，广泛应用于船舶等场合。

它由齿轮、泵体、轴承、密封件等组成，通过齿轮的旋转来吸入、压缩和排出流体。

下面将详细介绍船用齿轮泵的组成和工作原理。

一、组成1.齿轮：船用齿轮泵的核心部件，通常由一对相互啮合的齿轮组成，分为驱动轮和从动轮。

驱动轮由电机、柴油机等动力源驱动，从动轮跟随驱动轮旋转，完成流体的吸入、压缩和排出过程。

2.泵体：泵体是船用齿轮泵的主体部分，负责容纳齿轮和流体，并将流体从吸入口吸入，压缩后从排出口排出。

泵体通常由铸铁、铸钢等材料制成，具有良好的耐腐蚀性和耐磨性。

3.轴承：轴承是船用齿轮泵的支撑部件，负责支撑齿轮和旋转部件，同时减小运动时的摩擦力和振动。

船用齿轮泵通常采用滚动轴承或滑动轴承，具有较高的承载能力和耐磨性。

4.密封件：密封件是船用齿轮泵的重要组成部分，负责防止流体泄漏。

船用齿轮泵通常采用机械密封或填料密封，机械密封具有密封性能好、使用寿命长等优点，但需要定期维护，填料密封则具有维护简便、成本低等优点。

二、工作原理船用齿轮泵的工作原理是通过齿轮的旋转来吸入、压缩和排出流体。

具体过程如下：1.吸入：当驱动轮开始旋转时，从动轮随之旋转，从而形成一个吸入低压区域。

低压区域使流体从吸入口进入泵体，并被驱动轮和从动轮相互啮合的齿轮推动。

2.压缩：当齿轮旋转时，流体被推入从动轮的齿槽中，并被推向驱动轮。

这个过程中，流体的体积被压缩，压力逐渐增加，直到达到泵的额定压力。

3.排出：当流体被压缩到一定压力时，它将从排出口排出。

排出口的位置通常位于泵体的顶部或侧面，具体位置取决于泵的设计和使用场合。

船用齿轮泵的组成和工作原理是相互关联的。

只有了解齿轮、泵体、轴承、密封件等组成部分，才能更好地理解它是如何通过齿轮的旋转来吸入、压缩和排出流体的。

同时，了解船用齿轮泵的组成和工作原理，也有助于我们更好地使用和维护它，确保其长期稳定运行。

第二章船用泵及阀件第一节船用泵概述在船上经常需要输送水、油和其它各种液体，这些输送任务都是通过一种称为泵的设备来完成的，所以泵是用来输送液体的一种机械。

一、泵的功用液体不可能自发地从压力比较低处流入压力比较高处，而需要向输送的液体提供足够的机械能才能达到输送液体的目的，从这种意义讲，泵是用来提高液体机械能的一种设备。

液体机械能有位能、动能和压力能三种形式，它们之间可以相互转换。

机械能量较低的液体是不可能自发地到达机械能量较高的位置，况且液体在管路中流动还要克服管路阻力而损失一部分能量。

例如，锅炉给水需要显著提高液体的压力能；将压载水驳出舷外，需要提高液体的位能，这些液体的输送都需要用泵来完成。

图2-1 船用泵类二、泵的分类1、按用途可分为：⑴船舶通用泵：是为船舶营运及船上人员生活需要而设置的，是机动船舶都须装备的泵，主要有压载水泵、舱底水泵、消防水泵、卫生水泵和淡水泵等。

⑵船舶动力装置用泵：是为船舶动力装置的工作需要而设置的。

柴油机船舶主要有燃油驳运泵、燃油输送泵、主机缸套和活塞冷却泵、海水循环泵、润滑油泵、润滑油驳运泵、柴油发电机的冷却水泵和海水泵等。

⑶船舶辅助机械用泵：主要是为船舶辅助机械提供服务的。

⑷船舶专用泵：是用来满足特殊船舶的需要，如油船上的货油泵、挖泥船上的吸泥泵、破冰船上的压载泵、深水打捞船上的打捞泵、消防船上的消防泵以及油船上的货油泵等。

2、按工作原理可以分为：⑴容积式泵：靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压把机械能传给液体，达到输送液体的目的。

容积式泵可根据吸排液体部件的运动特点分为往复泵和回转泵。

根据运动部件结构不同，分为活塞泵、柱塞泵、齿轮泵、螺杆泵、叶片泵和水环泵。

⑵叶轮式泵：主要是通过工作叶片带动液体高速转动，使液体的能量增加，然后再将动能转换为压力能，从而完成吸排作用的。

根据泵的叶轮和流道结构特点的不同可分为离心泵、轴流泵、混流泵和旋涡泵。
