自吸式离心泵工作原理自吸式离心泵是一种常见的离心泵，其工作原理是利用离心力将液体从进口处吸入泵体，然后通过旋转叶轮将液体加速并向出口处排出。
自吸式离心泵具有自吸能力，可以在无液状态下启动，并且可以处理含气液体。
以下是自吸式离心泵的工作原理详解：1. 泵体结构自吸式离心泵由泵体、叶轮、机械密封和电机组成。
泵体通常由铸铁或不锈钢制成，具有耐腐蚀性和高强度。
进口处设有进口法兰和进口管道，出口处设有出口法兰和出口管道。
叶轮则是由多个弯曲的叶片组成，可以旋转并将液体加速。
2. 自吸原理当自吸式离心泵开始运行时，由于空气存在于进口管道中，在启动前需要将空气排除掉。
此时，在进入泵体之前，空气被压缩到了进口法兰之前的部分，并因此产生了真空。
当液体开始流入这个区域时，它会被真空抽入，并随着叶轮的旋转被加速。
当液体被加速到一定程度时，它会被排出泵体，进入出口管道并流出。
3. 叶轮工作原理叶轮是自吸式离心泵中最重要的部件之一。
当电机启动时，叶轮开始旋转，并因此产生了离心力。
液体在进入泵体后，首先进入叶轮，并随着叶片的旋转而被加速。
在这个过程中，液体会产生离心力，并因此从叶片上移开。
然后，液体会进入泵体的出口管道，并流出。
4. 机械密封机械密封是自吸式离心泵中非常重要的部件之一。
它可以防止液体渗漏并保持压力平衡。
当泵运行时，机械密封通常由两个主要部分组成：静环和动环。
静环通常位于泵体内部，并与动环相互接触以防止液体渗漏。
5. 运行注意事项自吸式离心泵在运行时需要遵循以下注意事项：（1）在启动前应检查进口管道是否已排除空气；（2）在泵体中加液前，应确保泵体内没有空气；（3）在运行过程中，应避免泵体空转，以免损坏叶轮和机械密封。
综上所述，自吸式离心泵是一种常见的离心泵。
它利用离心力将液体从进口处吸入泵体，并通过旋转叶轮将液体加速并向出口处排出。
自吸式离心泵具有自吸能力，可以在无液状态下启动，并且可以处理含气液体。
在运行时需要注意事项，以确保其正常工作。
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
自吸式离心油泵泵是根据G内外有关技术资料经消化、吸收、改进后研制而成的新产品，自吸式离心油泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如改用耐腐蚀机械密封和不锈钢材质还可适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等，是一种高效节能油泵。
关于CYZ-A自吸式离心油泵的工作原理和结构图，相信大家也想知道。
所以今天上海沈泉自吸泵厂家就为大家简单的来讲解一下。
自吸式离心油泵的工作原理：自吸式离心油泵所以能把水送出去是由于离心力的作用。
水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
在此值得一提的是：自吸式离心油泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏 (简称“气蚀”)造成设备事故。
自吸式离心泵结构图：1、联轴器2、泵轴3、轴承4、机械密封5、轴承体6、泵壳7、出口座8、进口座9、前密封环10、叶轮11、后盖12、挡水圈13、加液孔14、回液孔好了，以上就是关于自吸式离心油泵的工作原理及结构图的知识内容，希望能够对大家有所帮助。
若是大家还想了解更多相关泵类知识，可持续关注本站。
沈泉将会为大家时时更新更多相关知识内容。

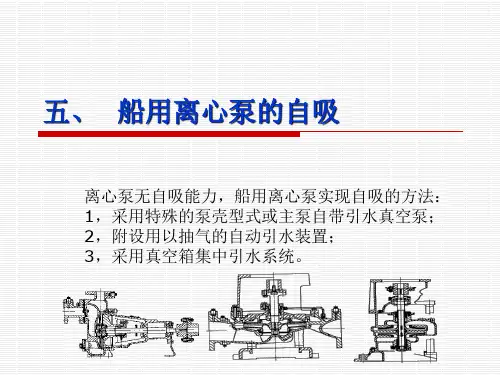

船用泵的工作原理
船用泵是指安装在船舶上，用于输送液体或气体的装置。
它们可以用于抽水、给排水、压载、消防系统等。
船用泵的工作原理大致分为以下几个步骤：
1. 吸入阶段：泵体内部存在一个低压区，通过负压作用，将待输送的介质从源头吸入泵体内部。
这一过程主要由泵的叶轮旋转引起，形成一个低压区域，使得液体或气体被吸入泵体。
2. 封闭阶段：在吸入阶段结束后，泵体内部的进、出口之间被封闭，在此状态下介质被完全随泵组件而转移，不会有反向流动。
3. 推送阶段：在封闭阶段后，随着泵组件的旋转，介质被推送到泵体的出口。
泵的叶轮带动介质进行旋转，增加了液体或气体的动能，使其具有足够的压力能够顺利地通过出口。
4. 排出阶段：当介质被推送到泵体的出口时，泵体内部产生了高压区。
该高压区使介质能够从出口流出，继而输送到目标位置，完成整个泵的工作过程。
需要注意的是，船用泵的工作原理可以根据不同类型的泵而有所差异，例如离心泵、容积泵、推进泵等。
每种泵的工作原理都有其特定的构造和工作方式，但总体原理都是通过创造流体压力差，引起介质的流动，从而实现液体或气体的输送。
自吸式离心泵工作原理
自吸式离心泵是一种常用的水泵，其工作原理基于离心力和吸力的作用。
自吸式离心泵通常由泵体、叶轮、轴承和密封装置等部分组成。
其中，泵体内部通常分为一个吸水室和一个排水室。
工作时，泵体内的叶轮以高速旋转。
当泵开始运行时，先将水泵灌满，然后启动电机。
接着，叶轮的旋转产生离心力，使得水被甩出叶轮，形成一个低压区域。
由于机械密封装置（如密封圈）的存在，水从低压区域进入吸水室。
由于泵体内部的压力差，水在泵体内部形成一种循环流动的状态。
同时，由于叶轮的旋转和离心力的作用，空气被抛离出去，从而在泵体内形成一个真空区域。
当泵体内形成真空时，水从吸水池通过吸管进入吸水室，由于压力差的存在，水会被吸入泵体内。
随着水的流入，泵内的真空区域减少，直到泵体内充满水。
当泵体内充满水之后，在叶轮的旋转和离心力的作用下，水被甩出泵体，进入排水室。
同时，由于吸水室内的压力增加，水继续被抽入泵体内，从而形成了持续的循环流动。
需要注意的是，自吸式离心泵的吸水高度是有限的，一般不超过7米。
如果吸水高度过高或存在管路阻力过大，可能会导致泵无法正常吸水。
总的来说，自吸式离心泵利用离心力和吸力的相互作用，通过泵体内的循环流动，将液体从低压区域吸入，然后再由高压区域排出，实现了水的连续供应。
自吸式离心泵工作原理

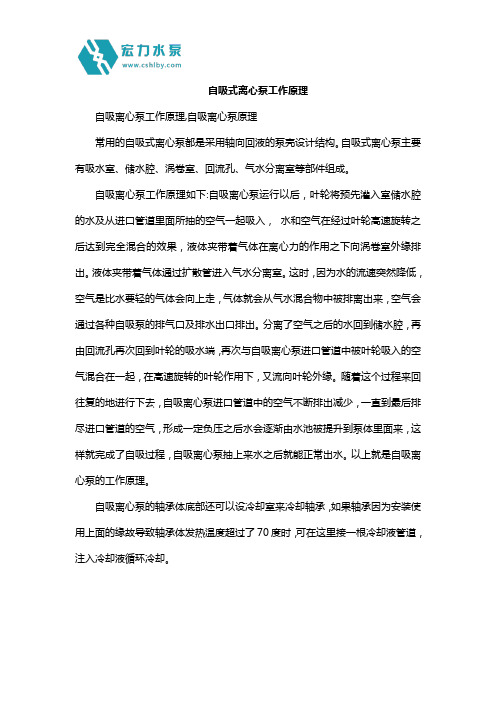

自吸离心泵工作原理,自吸离心泵原理
常用的自吸式离心泵都是采用轴向回液的泵壳设计结构。
自吸式离心泵主要有吸水室、储水腔、涡卷室、回流孔、气水分离室等部件组成。
自吸离心泵工作原理如下:自吸离心泵运行以后，叶轮将预先灌入室储水腔的水及从进口管道里面所抽的空气一起吸入，水和空气在经过叶轮高速旋转之后达到完全混合的效果，液体夹带着气体在离心力的作用之下向涡卷室外缘排出。
液体夹带着气体通过扩散管进入气水分离室。
这时，因为水的流速突然降低，空气是比水要轻的气体会向上走，气体就会从气水混合物中被排离出来，空气会通过各种自吸泵的排气口及排水出口排出。
分离了空气之后的水回到储水腔，再由回流孔再次回到叶轮的吸水端，再次与自吸离心泵进口管道中被叶轮吸入的空气混合在一起，在高速旋转的叶轮作用下，又流向叶轮外缘。
随着这个过程来回往复的地进行下去，自吸离心泵进口管道中的空气不断排出减少，一直到最后排尽进口管道的空气，形成一定负压之后水会逐渐由水池被提升到泵体里面来，这样就完成了自吸过程，自吸离心泵抽上来水之后就能正常出水。
以上就是自吸离心泵的工作原理。
自吸离心泵的轴承体底部还可以设冷却室来冷却轴承，如果轴承因为安装使用上面的缘故导致轴承体发热温度超过了70度时，可在这里接一根冷却液管道，注入冷却液循环冷却。
图示说明：关于离心泵的自吸（泊头市晟华泵业）最近有客户在咨询一个问题：离心泵都没有自吸能力。
自吸离心泵是如何实现自吸的？下面就这个问题分别说明：一、离心泵的原理离心泵（泊头晟华泵业RY系列和IS系列）是利用叶轮旋转而使水发生离心运动来工作的。
水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。
二、普通离心泵和自吸离心泵的工作原理1、普通离心泵（泊头晟华泵业IS系列和RY系列）的工作原理是：水泵启动前先在泵壳内灌满水（或泵壳内自身存有水）。
启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。
普通离心泵：普通离心泵在灌水后进行运转，吸入腔的空间很小，而且进口距离地面较底，存储水的能力有限，一旦泵停止运转，泵腔体内的水很快就顺管道流走。
当再次启动泵的时候，无法实现自吸，任需要灌水。
泊头市晟华泵业，普通离心泵的产品主要为：SH-IS卧式离心泵和SH-RY 热油泵系列。
2、自吸式离心泵（泊头晟华泵业CYZ系列和CLZ系列）：首先自吸离心泵的基本工作原理与普通离心泵相通。
区别在于：自吸离心泵在灌水后进行运转，吸入腔的空间很大，而且进口距离泵底面较高，存储水的能力很好。
一旦泵停止运转，泵腔体内的水会存储在泵腔内，不会顺管道流走。
当再次启动泵的时候，无需要灌水，可以直接运转，实现自吸。
泊头市晟华泵业，自吸离心泵的产品主要为：CWZ卧式自吸收离心泵（离心油泵）和CWZ系列和CLZ系列自吸船用离心泵系列。
三、通常普通离心泵如何实现自吸收1、增加管路底阀。
2、泵进口增加一个储水罐。
这两种方法的目的都是为了增加：储水功能。
四、图示说明泵的自吸能力关于离心泵的自吸，卧式和立式的原理相通。
用卧式离心泵做以下说明：图一为普通离心泵：普通离心泵在灌水后进行运转，吸入腔的空间很小，而且进口距离地面较底，存储水的能力有限，一旦泵停止运转，泵腔体内的水很快就顺管道流走。
自吸泵泵工作原理
自吸泵是一种特殊的离心泵，可以在无需外部给水条件下，自行吸水并将其输送。
它的工作原理可以概括为以下几个步骤：
1. 启动：将自吸泵启动后，泵的转子开始旋转，产生离心力。
2. 开始吸水：当泵内没有水时，由于泵壳内外压力的差异，水会自动从吸水口进入泵壳。
此时，水会填充泵壳和泵腔。
3. 增压：随着转子的旋转，叶轮将离心力传递给水，在泵腔内形成高速旋转的水流。
由于离心力的作用，水的压力逐渐增加。
4. 自吸：当水压力达到一定值时，泵腔内的压力将高于环境压力。
这时，水将通过叶轮的离心力，从泵腔经出水口排出。
5. 持续供水：由于转子的持续旋转，吸水和排水过程将持续进行。
即使在初次启动时，泵内没有水，也能通过自吸原理将水吸入，实现连续供水。
需要注意的是，自吸泵的吸程高度和吸水速度受到一定的限制。
一般来说，自吸泵适用于吸程不超过9米、吸水速度不超过3
米/秒的情况。
同时，在泵的启动前，需要先将泵体和吸水管
道充分注满水，以确保自吸泵能够正常工作。
自吸式离心泵原理自吸式离心泵是一种常见的泵类，它的工作原理是通过离心力将液体抽取出来并传送到目标位置。
具体来说，自吸离心泵的吸入口被设计为特殊形态，可以使泵在水足够的情况下自主吸入液体。
当泵体自行充满液体时，离心泵开始对液体进行离心作用，即使液体从泵体出口流出，然后输送到需要液体的位置。
自吸离心泵的工作原理之所以能够实现这样的输送效果，主要有以下几个方面的原因：1. 自吸式离心泵的吸口设计得特殊，可以在水足够的情况下实现自主吸入液体的功效。
自吸离心泵的吸口是泵体的重要部件之一，它被设计得比普通离心泵的吸口更加特殊。
液体被吸入离心泵时，首先会通过泵吸口形成一个负压区域，然后液体会通过吸口向泵内流动。
因此，自吸离心泵的吸口形态决定了它可以在水足够的情况下自主吸入液体的特点。
2. 离心泵的转子可以使液体获得离心力，从而被抽出并输送到目标位置。
离心泵的转子是泵体中最关键的构件之一，它可以通过旋转运动使得液体获得一定的离心力。
在泵体中，液体首先会通过吸口进入泵体内部，然后在离心泵转子的旋转作用下，液体会被离心力推向泵体出口，从而实现液体的输送。
3. 转子的设计和材料可以影响自吸式离心泵的性能和寿命。
转子是离心泵的核心部件之一，可以直接影响离心泵的性能和使用寿命。
因此，转子的质量和设计是自吸式离心泵中重点考虑的因素之一。
同时，为了使得离心泵具有更好的性能，转子的材料和表面处理也需要充分考虑。
自吸式离心泵的原理基本上就是以上几点，它在流体输送中有着广泛的应用。
在实际应用中，为了使得自吸式离心泵的性能更加优秀，我们还需要针对具体需求进行多个方面的优化，例如电机、轴承等方面。
总的来说，自吸离心泵作为现代流体输送技术的重要组成部分，将在未来的各领域中发挥更加广泛的作用和价值。
