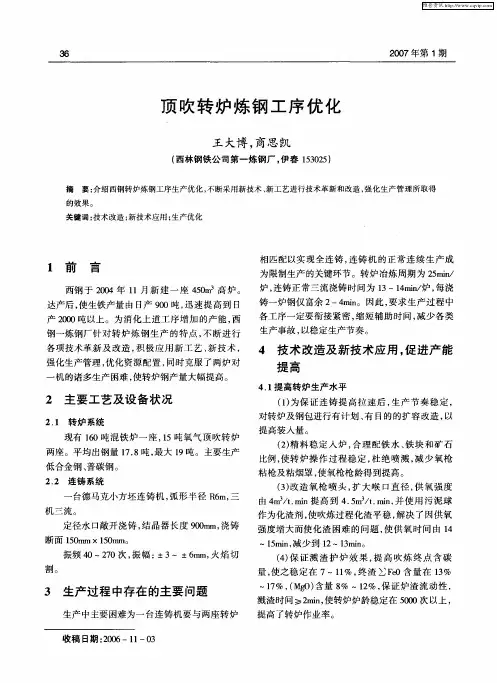

顶吹转炉炼钢工序优化
作者：王大博， 商思凯
作者单位：西林钢铁公司第一炼钢厂,伊春,153025
刊名：
黑龙江冶金
英文刊名：HEILONGJIANG YEJIN
年，卷(期)：2007(1)
本文链接：https://www.doczj.com/doc/4f2906103.html,/Periodical_hljyj200701017.aspx
湖南工业大学 本科毕业设计（论文）开题报告 （2012届） 2011年12月19日
顶底复吹技术，工艺成熟，脱磷效果好，在后续的生产中采用多种精炼方法，其中LF、RH 、CAS—OB、VOD、VAD的应用可以很好的控制钢水的成分和温度，生产纯净钢，不锈钢等，连铸工艺能够实现连续浇铸，提高产量，降低成本，同时随着连铸技术的发展，近终型连铸，高效连铸等多种连铸技术得到应用，大大的提高了铸钢的质量，一定范围内降低了企业的成本。经现代技术和工艺生产出来的如板材，管线钢，不锈钢等的质量得到了很大的保障，市场的信誉度高，市场需求量大。 故设计建造年产310万t合格铸坯炼钢厂是可行的，也是必要的。 2.2 主要研究内容 研究内容包括设计说明书和图纸两个部分。 2.2.1 设计说明书 （1）中英文摘要、关键词 （2）绪论 （3）厂址的选择 （4）产品方案设计 （5）工艺流程设计 （6）转炉容量和座数的确定 （7）氧气转炉物料平衡和热平衡计算 （8）转炉炼钢厂主体设备设计计算（包括转炉炉型、供气及氧枪设计、精炼方法及设备、连铸设备） （9）转炉炼钢厂辅助设备设计计算（包括铁水供应系统、废钢供应系统、出钢出渣设备、烟气净化回收系统） （10）生产规模的确定及转炉车间主厂房的工艺布置和尺寸选择（包括车间主厂房的加料跨、炉子跨、精炼跨、浇注跨的布置形式及主要尺寸的设计确定）（11）劳动定员和成本核算 （12）应用专题研究 （13）结论、参考文献 2.2.2 设计图纸 （1）转炉炉型图 （2）转炉炼钢厂平面布置图 （3）转炉车间主厂房纵向剖面图 2.3 研究思路及方案 （1）根据设计内容，书写中英文摘要、关键词。 （2）查阅专业文献，结合毕业实习，收集当前转炉炼钢工艺技术、车间设

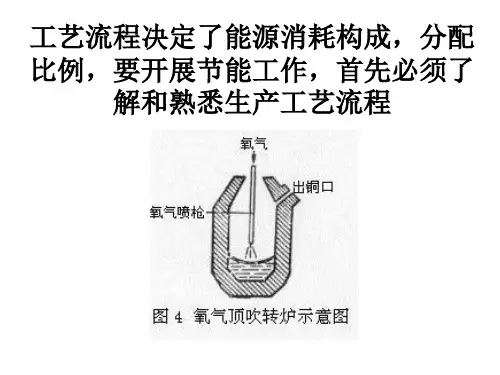

世界氧气顶吹转炉炼钢技术发展史 氧气顶吹转炉炼钢(oxygen top blown converter steelmaking)由转炉顶部垂直插入的氧枪将工业纯氧吹入熔池，以氧化铁水中的碳、硅、锰、磷等元素，并发热提高熔池温度而冶炼成为钢水的转炉炼钢方法。它所用的原料是铁水加部分废钢，为了脱除磷和硫，要加入石灰和萤石等造渣材料。炉衬用镁砂或白云石等碱性耐火材料制作。所用氧气纯度在99％以上，压力为0．81～1．22MPa(即8～12atm)。 简史 空气底吹转炉和平炉是氧气转炉出现以前的主要炼钢设备。炼钢是氧化熔炼过程，空气是自然界氧的主要来源。然而空气中4／5的气体是氮气，空气吹炼时，这样多的氮气在炉内穿行而过，白白带走大量的热且有部分氮溶解在铁液中，成为恶化低碳钢品质的重要原因。平炉中，氧在用于燃烧燃料之后，过剩的氧要通过渣层传入钢水，所以反应速率极慢，这也就增加了热损失。因此，直接把氧气吹入熔池炼钢，成为许多冶金学家向往的目标。早在19世纪，现代炼钢法的创始人贝塞麦(H．Bessemer)就有了纯氧炼钢的设想，但因没有大量氧气而未进行试验。20世纪20年代后期，以空气液化和分馏为基础的林德一弗兰克(Linde—Frankel)制氧技术开发成功，能够生产可供工业使用的廉价氧气，氧气炼钢又为冶金界所注意。从1929年开始，柏林工业大学的丢勒尔教授(R．Durrer)在实验室中研究吹氧炼钢，第二
次世界大战开始后转到瑞士的冯?罗尔(V．Roll)公司继续进行研究。1936～1939年勒莱普(O.Lellep)在奥伯豪森(Oberhausen)进行了底吹氧炼钢的试验，由于喷嘴常损坏未能成功。1938年亚琛(Aachen)工业大学的施瓦茨(C．V．Schwarz)提出用超音速射流向下吹氧炼钢，并在实验室进行了试验，将托马斯生铁吹炼成低氮钢，但因熔池浅而损坏了炉底。1948年丢勒尔(R．Durrer)等在冯?罗尔(VonRoll)公司建成2．5t的焦油白云石衬的试验转炉，以450的斜度将水冷喷嘴插入铁水吹氧炼钢，无论贝塞麦生铁或托马斯生铁都能成功炼成优质钢水，而且认识到喷嘴垂直向下时，最有利于喷嘴和炉衬的寿命。这样就最后完成了转炉吹氧炼钢的实验室试验。从实验室研究向工业化试验的进一步发展是由奥地利的沃埃施特(VOEST)公司完成的。第二次世界大战后奥地利面临重建钢铁工业的需要，该国缺少废钢使得平炉或电炉炼钢法缺乏竞争力。沃埃施特公司注意到丢勒尔的试验，决心开发一个具有竞争力的新的炼钢方法。1949年5月在奥地利累欧本(Leoben)开了一次氧气炼钢的讨论会，决定冯?罗尔、曼内斯曼(Mannesmann)、阿尔派(ALPINE)和沃埃施特4个公司协作，在沃埃施特的林茨(Linz)钢厂作进一步的试验。1949年6月在林茨建成2t顶吹氧试验转炉，由苏埃斯(T．Suess)和豪特曼(H．Hauttmann)负责，在丢勒尔参与下，成功地解决了合适的氧气压力、流量和喷嘴与熔池面距离等工艺操作问题。之后迅速建立15t试验转炉，广泛研究新方法所冶炼钢的品质。由于钢的质量很好而且炼钢工艺的
三炼钢车间转炉操作规程 （试行） 批准： 审核：
编制： 肥城石横泰顺轧钢有限责任公司一炼钢工程指挥部 二 O O六年六月六日 说明 本规程是为一炼钢车间试生产而制定的，为试用版，试用期为3个月。在此期间有关专业技术人员及操作人员应根据现场实际生产情况积极提出意见，以便对今后规程的修改和完善提供更多的依据。 本规程由一炼钢工程指挥部负责编制，仅适用于肥城石横泰顺轧钢有限责任公司。
一、系统说明： 本操作规程主要包括转炉本体部分的主要设备的电气控制，主要设备控制系统有钢水罐车、渣罐车、转炉倾动系统、氧枪系统、活动烟罩、润滑系统、炉前档火门、炉后档火门、散装料下料系统、汽化冷却系统等。其中各种设备的操作分为机旁箱操作、转炉主控室集中操作和上位机操作，具体作用分别为： 1、机旁操作箱操作用于单体设备的调试及检修，各设备间无任何联琐。 2、转炉主控室操作分为维修、手动及自动操作。 转炉主控室维修操作用于各单体设备的启动停止操作，各设备间没有联琐； 转炉主控室手动操作用于各单体设备的启动停止操作，各设备间只有必要的安全联琐； 转炉主控室自动操作用于某一生产流程，该生产流程按一定的顺序自动地启动停止。 二、电气设备的控制及操作 1、钢水罐车 钢水罐车在集中（即炉后操作台）无连锁，可点动前进、点动后退，在操作台和现场操作箱均可手动操作，但不允许同时操作，由在机旁控制箱上的转换开关切换。 2、渣罐车 钢水罐车在集中（即炉后操作台）无连锁，可点动前进、点动后退，在操作台和现场操作箱均可手动操作，但不允许同时操作，由在机旁控制箱上的转换开关切换。 3、转炉倾动装置
转炉炼钢工艺流程 这种炼钢法使用的氧化剂是氧气。把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。因此转炉炼钢不需要另外使用燃料。 转炉炼钢是在转炉里进行。转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。这时液态生铁表面剧烈的反应，使铁、硅、锰氧化 (FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。最后，磷也发生氧化并进一步生成磷酸亚铁。磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。 当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。整个过程只需15分钟左右。如果空气是从炉低吹入，那就是低吹转炉。 随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。这种
转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。 转炉一炉钢的基本冶炼过程。顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成： （1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）； （3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）； （4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min 后火焰微弱，停吹）； （5）倒炉，测温、取样，并确定补吹时间或出钢； （6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。 上炉钢出完钢后，倒净炉渣，堵出钢口，兑铁水和加废钢，降枪供氧，开始吹炼。在送氧开吹的同时，加入第一批渣料，加入量相当于全炉总渣量的三分之二，开吹3-5分钟后，第一批渣料化好，再加入第二批渣料。如果炉内化渣不好，则许加入第三批萤石渣料。 吹炼过程中的供氧强度：
太原科技大学 课程设计说明书 设计题目： 50t 氧气顶吹转炉设计 设计人：郭晓琴 指导老师：杨晓蓉 专业：冶金工程 班级：冶金工程081401 学号： 200814070105 材料科学与工程学院 2011年12月30 日
目录 摘要................................................ 错误！未定义书签。第一章绪论................................................ 错误！未定义书签。 1.1 氧气顶吹转炉炼钢的发展概况......................... 错误！未定义书签。 1.2 氧气顶吹转炉炼钢的优点............................. 错误！未定义书签。 1.3 转炉炼钢生产技术发展趋势........................... 错误！未定义书签。第二章炉型尺寸计算........................................ 错误！未定义书签。 2.1转炉炉型及其选择.................................... 错误！未定义书签。 2.2转炉炉型尺寸计算.................................... 错误！未定义书签。 2.2.1 熔池尺寸...................................... 错误！未定义书签。 2.2.2 炉容比（容积比）.............................. 错误！未定义书签。 2.2.3炉帽尺寸...................................... 错误！未定义书签。 2.2.4炉身尺寸...................................... 错误！未定义书签。 2.2.5出钢口尺寸.................................... 错误！未定义书签。第三章氧气顶吹转炉耐火材料................................ 错误！未定义书签。 3.1 炉衬的组成和材质的选择............................. 错误！未定义书签。 3.2炉衬厚度的确定...................................... 错误！未定义书签。第四章氧气顶吹转炉金属构件的确定.......................... 错误！未定义书签。 4.1炉壳组成及结构形成................................. 错误！未定义书签。 4.2炉壳钢板材质与厚度的确定 (7) 4.3支撑装置 (7) 4.3.1 托圈......................................... 错误！未定义书签。 4.3.2炉衬的组成和材质的选择....................... 错误！未定义书签。 4.3.3耳轴及其轴承................................. 错误！未定义书签。 4.4倾动机构........................................... 错误！未定义书签。 4.5高径比的核定....................................... 错误！未定义书签。参考文献.............................................................. - 12 -
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 2020版转炉炼钢安全操作规程 Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
2020版转炉炼钢安全操作规程 (1)准备工作 转炉炼钢开炉前的准备工作非常重要，稍有忽视就可能酿成重大人身事故。吹炼时，发现烟罩漏水，应马上停吹，关闭中压水阀门，检修焊接，直至不漏水为止。 检查管道与阀门时，要有监护和检查二人同时进行，严禁吸烟，周围不得有明火，防止漏氧燃烧。在氧气管道周围，不准堆放易燃易爆和油污物。 炉盖上面焊有水箱，转炉倒炉时，钢水不能碰水冷炉口，以免引起事故。冶炼过程中如发现水冷炉口漏水，应立即停吹，派二人检查进水阀门并修复。 (2)冶炼过程的安全 ①兑铁水后吹第一炉钢时，温度要升高，吹炼时间要长，这样
可避免发生塌炉。尽管如此，新开炉子倒渣出钢时，周围人员还应让开，因为这时炉体尚不稳定，烧结不牢固，而炉内气流非常激烈，炉内渣子易喷出炉外，造成炉衬剥落，严重时可能塌炉。 ②装料前应将炉内残钢残渣倒掉。装料时先装废钢和铁矿石，后装适当温度的铁水。加入的废钢原料要仔细清理，不能把带炸药的废武器，盛有水、冰、雪的容器加入炉内。发现废旧炮弹不许乱拆乱动，应及时交有关部门处理。 ③在冶炼过程中，炉长和摇炉工要密切注意火焰的变化，当吹到终点火焰还不下降，周围有烟雾上升时，应提前检查。发现喷枪渗水时，应迅速调换喷枪，如果继续吹炼，喷头大量漏水，会造成严重的爆炸事故。 ④发生喷溅时，火星冲出氮(或蒸汽)封口，可将氧气皮管烧坏，造成设备事故，如果渣子不化而又采取高枪位的不正常操作，造成连续性的剧烈大喷溅，危害更大。还有一种是动炉倒渣大喷溅，爆炸威力大，往往会炸坏摇炉房的仪器设备、灼伤人员。出现这种大喷溅的原因是渣子氧化性过高、氧气截止阀失效，漏氧时间过长等，
氧气顶吹转炉炼钢终点碳控制的方法 终点碳控制的方法有三种，即一次拉碳法、增碳法和高拉补吹法。 一次拉碳法 按出钢要求的终点碳和终点温度进行吹炼，当达到要求时提枪。 这种方法要求终点碳和温度同时到达目标，否则需补吹或增碳。一次拉碳法要求操作技术水平高，其优点颇多，归纳如下： (1) 终点渣TFe含量低，钢水收得率高，对炉衬侵蚀量小。 (2) 钢水中有害气体少，不加增碳剂，钢水洁净。 (3) 余锰高，合金消耗少。 (4) 氧耗量小，节约增碳剂。 增碳法 是指吹炼平均含碳量≥0.08%的钢种，均吹炼到ω[C]＝0.05％～0.06％提枪，按钢种规范要求加入增碳剂。增碳法所用碳粉要求纯度高，硫和灰分要很低，否则会玷污钢水。 采用这种方法的优点如下： (1）终点容易命中，比“拉碳法”省去中途倒渣、取样、校正成分及温度的补吹时间，因而生产率较高； (2）吹炼结束时炉渣Σ（FeO）含量高，化渣好，去磷率高，吹炼过程的造渣操作可以简化，有利于减少喷溅、提高供氧强度和稳定吹炼工艺； (3）热量收入较多，可以增加废钢用量。 采用“增碳法”时应严格保证增碳剂质量，推荐采用C＞95％、粒度≤10毫米的沥青焦。增碳量超过0.05％时，应经过吹Ar等处理。 高拉补吹法 当冶炼中、高碳钢钢种时，终点按钢种规格稍高一些进行拉碳，待测温、取样后按分析结果与规格的差值决定补吹时间。 由于在中、高碳(ω[c]>0.40％)钢种的碳含量范围内，脱碳速度较快，火焰没有明显变化，从火花上也不易判断，终点人工一次拉碳很难准确判断，所以采用高拉补吹的办法。用高拉补吹法冶炼中、高碳钢时，根据火焰和火花的特征，参考供氧时间及氧耗量，按所炼钢种碳规格要求稍高一些来拉碳，使用结晶定碳和钢样化学分析，再按这一碳含量范围内的脱碳速度补吹一段时间，以达到要求。高拉补吹方法只适用于中、高碳钢的吹炼。根据某厂30 t 转炉吹炼的经验数据，补吹时的脱碳速度一般为0.005％/s。当生产条件变化时，其数据也有变化。
炼钢（转炉）安全操作规程 1、严格执行厂、车间安全规程及各项安全管理制度。进入现场 前必须按规定穿戴各种劳保用品。 2、起动操作各种设备前，首先确认设备必须完好、安全装置齐 全、联锁系统灵敏，不准用潮湿的导电物体操作电气设备。 3、渣罐、钢包内有水潮湿不准使用，严禁向钢包或渣罐内扔潮 湿物品或废旧弃物品。 4、冶炼时严禁进入炉下工作，特殊情况进入时，必须采取可靠 的安全措施。 5、更换钢水车、渣罐车时，必须断电，并做到按规定使用吊具。 6、使用地轮（索引）拉钢水车时，地轮到钢水车钢丝绳三角区 内严禁站人，并指定专人指挥。 7、转炉兑铁、加废钢、拉碳摇炉时，所有人员要站在炉子侧面 安全位置，不准任何人从本炉座前方穿过。 8、不准使用已达报废标准的渣罐。 9、使用吊具时，首先检查吊具必须完好，并做到专属专用，不 准使用钢丝绳吊运红热金属，不准使用中碳钢以上及铸钢做别棍。 10、钢水车、渣罐车、过跨车、合金小车等车辆禁止乘人。
转炉炉长岗位安全操作规程 1、上岗前必须穿戴好劳保用品。 2、严禁封点炼钢。 3、凡有下列情况之一不准冶炼或停止冶炼： a)烟道罩群漏水成流或炉楼下有积水。 b)罩群、氧枪传动钢丝绳、保护绳磨损达到报废标准。 c)氧枪氧气胶管漏气，高压水胶管漏水，枪身漏水或喷头漏水。 d)转炉与氧枪罩群一次风机一文水电气联锁失灵。 e)氧枪孔、加料三角槽口氮封压力低于规定数值。 f)氧气调节阀失灵，氧气切断阀漏气。 g)冷却水或氧气测量系统有故障。 4、炉内有液态渣或强氧化渣时严禁兑铁。 5、拉碳提枪时，必须检查枪头、枪身及炉口无异常，确认无误 后方可指挥摇炉工摇炉，如有异常严禁动炉。 6、拉碳摇炉或因故提枪再次吹炼前，炉长负责喊开炉前人员， 以免发生喷溅伤人。 7、罩群、氧枪传动系统有人工作，不得兑铁。 8、脱氧合金化过程，若有异常，炉长要指挥周围人员躲避到安 全位置。 9、出完钢后炉长要检查炉衬侵蚀情况，防止漏钢冲刷水冷圈

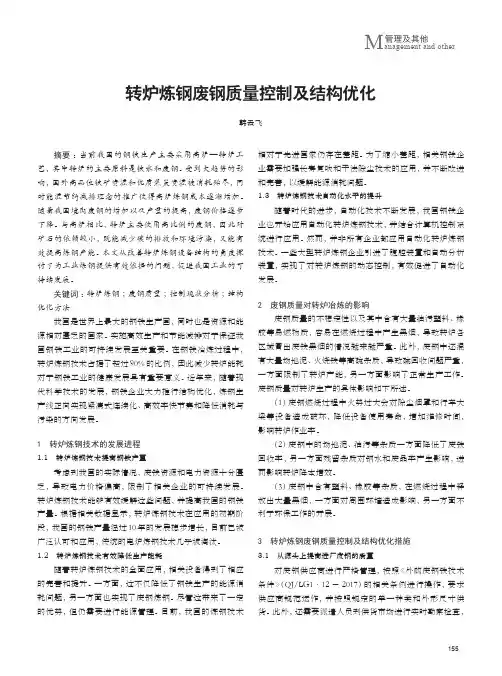

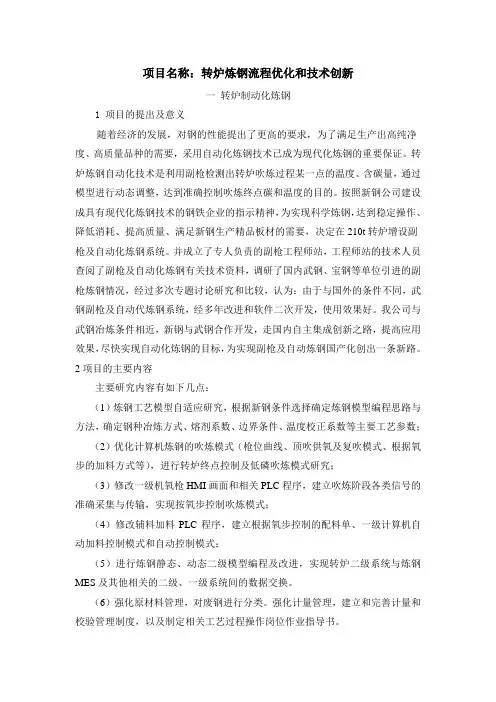

转炉炼钢连铸精益生产实践 随着炼钢工艺技术及信息化、智能化的不断发展，炼钢-连铸过程工艺流、时间流、物质流的系统协同优化，已成为炼钢企业生产过程管控的重点研究方向。为此，莱钢炼钢厂根据自身工艺装备水平和产品特点，围绕生产组织、质量控制、成本管控、设备点检、安全管理进行系统优化创新和管理升级，形成五位一体”的协同生产管控模式，并 通过实施各工序关键工艺精准控制，实现了优质、高效、低耗的精益冶炼模式，在产品质量、关键指标、成本控制等方面，取得了良好效果，精益生产水平不断提高。 1工艺装备 莱钢炼钢厂现有2座1880m3高炉、1座3200m3高炉，3座120t转炉、1座150t转炉，以及大H型钢生产线、1500mm热轧宽带生产线和4300mm宽厚板生产线，年产钢500万吨。炼钢工序主要工艺装备情况如表1所示。 炼钢厂主要工艺袈裔 主要生产品种包括：普通碳素结构钢、低合金高强度结构钢、优质碳素结构钢、船板钢、汽车大梁钢、耐磨钢、管线钢、压力容器钢等。 2工艺流程 莱钢炼钢厂冶炼钢种多，对应的产品规格与性能要求又存在较大差异，由图1可见, 现场工艺装备复杂，在生产组织过程中各工序间交叉作业频繁，行车作业率高，故工艺选择较为复杂，生产组织协同性差，造成生产成本高、能耗高，质量控制不稳定。
圈1嫌钢连铸生产流祁 3炼钢-连铸过程协同优化研究 针对炼钢-连铸生产过程控制，围绕生产组织、质量控制、成本管控、设备点检、安全管理进行系统优化创新和管理升级，形成五位一体”的协同生产管控模式，在产品 质量、关键指标、成本控制等方面取得了良好效果，精益生产水平不断提高。 3.1以生产时刻表”为主线，建立精益生产组织模型 按照不同钢种的工艺流程、各工序标准工艺时间以及炼钢-连铸协同配置要求，建 立专线化生产、生产时刻表和调度组织模型，实现了均衡、稳定、高效、低耗的精益生产组织模式。 1）炼钢生产时刻表运行系统 以炼钢、精炼、连铸各工序标准时间序为基准，建立像火车时刻表”一样的生产 时刻表”实现了生产过程的动态、精准控制。 2）专线化生产组织模型 根据合同订单计划，依托炼钢MES系统，运用当量周期、炉机匹配度等分析评价指标，对转炉、精炼及连铸产能、节奏、生产组织模式进行系统分析研究，建立专线化生产组织模型。 3.2以参数群控制为核心，建立质量识别系统 依托一级、二级控制系统，建立健全全流程工艺参数自动采集系统，对生产过程工艺参数进行自动采集识别。根据各工序工艺控制特点，制定各工序关键控制点控制标准及不合项扣分标准，根据每炉钢实际参数控制情况，对每炉铸坯质量进行综合打分判定。 通过建立从铁水到铸坯的全流程关键工艺参数标准模型，过程工艺参数自动采集，对工艺参数实时
50吨氧气顶吹转炉炉体设计 1 氧气顶吹转炉炼钢的发展概况 氧气顶吹转炉炼钢法是20世纪50年代产生和发展起来的炼钢技术，但从起出现至今已有100多年的历史。早在1856年英国人亨利·贝塞麦就研究开发了酸性底吹转炉炼钢法，以铁水为原料，从转炉底部通入空气氧化去除杂质冶炼成钢。第一次实现了液态钢冶炼的规模生产，从此进入了现代钢铁工业生产阶段。1878年德国尼·托马斯研究发明的碱性底吹转炉炼钢法，以碱性耐火材料砌筑炉衬，吹炼过程中可加入石灰造渣，能够脱除铁水中的P、S，解决了高磷铁水冶炼技术问题。由于转炉炼钢法有生产率高、成本低、设备简单等优点，在欧洲得到迅速的发展，并成为当时主要的炼钢方法。 第二次世界大战之后，从空气中分离氧气技术的成功，提供了大量廉价的工业纯氧，使贝塞麦的氧气炼钢设想得以实现。由于氧气顶吹转炉炼钢首先在林茨和多那维茨两城投入生产，所以取这两个城市名称的第一个字母L-D（LD）作为氧气顶吹转炉炼钢法的代称。 LD炼钢法具有反应速度快，热效率高，又可使用约30%的废钢为原料；并克服了底吹转炉钢质量差，品种少的缺点；因而一经问世就显示出巨大的优越性和生命力。进入20世纪70年代以后，顶吹转炉炼钢技术趋于完善。转炉的最大公称吨位达380t；单炉生产能力达到400~500万t/a；能够冶炼全部平炉钢种，若与有关精炼技术相匹配，还可以冶炼部分电炉钢种；大型转炉炉龄在1999年达到10000炉次/炉役以上；并实现了计算机控制终点碳与出钢温度。 1951年碱性空气侧吹转炉炼钢法首先在我国唐山钢厂试验成功，并于1952年投入工业生产。1954年开始了小型氧气顶吹转炉炼钢的试验研究工作，1962年将首钢试验厂空气侧吹转炉改建成3t氧气顶吹转炉，开始了工业性试验。在试验取得成功的基础上，我国第一个氧气顶吹转炉炼钢车间（2×30t）在首钢建成，于1964年12月26日投入生产。以后，又在唐山、上海、杭州等地改建了一批3.5~5t的小型氧气顶吹转炉。1966年上钢一厂将原有的一个空气侧吹转炉炼钢车间，改建成3座30t的氧气顶吹转炉炼钢车间，并首次采用了先进的烟气净化回收系统，于当年8月投入生产，还建设了弧形连铸机与之相配套，试验和扩大了氧气顶吹转炉炼钢的品种。这些都为我国日后氧气顶吹转炉炼钢技术的发展提供了宝贵经验。此后，我国原有的一些空气侧吹转炉车间逐渐改建成中小型氧气顶吹转炉车间，并新建了一批中、大型氧气顶吹转炉车间。20世纪80年代宝钢从日本引进建成具有70年代末技术水平的300t大型转炉3座、首钢购入二手设备建成210t转炉车间；90年代宝钢又建成250t转炉车间，武钢引进250t 转炉，唐钢建成150t转炉车间，重钢和首钢又建成80t转炉炼钢车间；许多平炉车间改建成氧气顶吹转炉车间等。到1998年，我国氧气顶吹转炉共有221座，其中100t以下的转炉有188座，（50-90t的转炉有25座），100-200t的转炉有23
编号：QJ/YG03.08.001 —2011 部门：转炉炼钢厂 页数：第页共页 批准日期：2011年2月28日生效日期：2011年2月 28日操作规程（试行） 1. 目的 主要为了改善钢水、钢渣及气相反应的动力学条件，提高冶金效果，减少喷溅，提高金属收得率，降低钢中含氧量，缩短冶炼周期。 2. 适用范围：本规程适用于湖北新冶钢转炉炼钢厂1#、2#转炉底吹 系统。 3. 操作要求 3.1.事前准备 3.1.1确认氮气压力》1.2MPa;氩气压力》1.2MPQ当氮气压力小于 0.7MPa时氧枪无法下枪吹炼，须相关人员同意后方可解除这一联锁。 3.1.2气体纯度及品质要求： 氩气、氮气纯》99.99%;品质要求：常温、干燥无油 3.1.3检查底吹供气系统是否泄漏，如有泄漏应采取措施进行处理。 3.1.4检查切断阀和流量调节系统，流量和压力在规定范围内，无堵塞现象，在手动和自动状态下，分别实现N2和Ar切换，并利用N2对每个底吹供气组件进行在线的曲线特性测定。 3.1.5复吹转炉在开新炉时，要求连续3炉冶炼中碳钢（防止拉低碳），采用C模式吹炼，在保证安全的前提下，快速生成蘑菇头。
3.1.6根据钢水终点碳控制要求，选择好供气模式。 编制: 审核: 批准: 等待状态：N2切断阀开，Ar切断阀关，两个阀门互为联动。 压力调节阀10漏小限制开度。 3.2.1 HMI手动状态： 当操作人员选择“底吹手动”按钮，画面按钮中“底吹自动”栏的“启动”、“停止”、“出钢开始”和“出钢结束”四个按钮被屏蔽。而在“底吹手动”栏中可以根据工艺要求选择“吹氮”或者“吹氩”；画面中切断阀、放散阀（HV1011 HV1001 HV2001 HV2002 HV1101 HV1102 HV1103 HV1104可完成打开或关闭操作；调节阀（FCV1101 FCV1102 FCV1103 FCV1104和PCV1003可以根据要求设定阀门开度。在“参数设定”选项的“底吹系统时序图”中可以顺序实现各个转炉底吹状态的切换以及各状态下的流量设定。 3.2.2 HMI自动状态： 操作人员选择“底吹自动”按钮，正常状态下2压力正常，Ar 压力正常，由操作工按下“底吹启动”按钮，进入初始状态。底吹系统将跟踪转炉状态，N2 总管切断阀处于全开状态，Ar 总管切断阀处于全闭状态。
转炉炼钢工艺流程介绍 ---- 冶金自动化系列专题 【导读】：转炉炼钢是把氧气鼓入熔融的生铁里，使杂质硅、锰等氧化。在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。因此转炉炼钢不需要另外使用燃料。炼钢的基本任务是脱碳、脱磷、脱硫、脱氧，去除有害气体和非金属夹杂物，提高温度和调整成分。归纳为：“四脱”（碳、氧、磷和硫），“二去”（去气和去夹杂），“二调整”（成分和温度）。采用的主要技术手段为：供氧，造渣，升温，加脱氧剂和合金化操作。本专题将详细介绍转炉炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。【发表建议】 转炉冶炼目的：将生铁里的碳及其它杂质（如：硅、锰）等氧化，产出比铁的物理、化学性能与力学性能更好的钢。 【相关信息】钢与生铁的区别：首先是碳的含量，理论上一般把碳含量小于2.11%称之钢，它的熔点在1450-1500℃，而生铁的熔点在1100-1200℃。在钢中碳元素和铁元素形成Fe3C固熔体，随着碳含量的增加，其强度、硬度增加，而塑性和冲击韧性降低。钢具有很好的物理、化学性能与力学性能，可进行拉、压、轧、冲、拔等深加工，其用途十分广泛。 [查看全文] 转炉冶炼原理简介： 转炉炼钢是在转炉里进行。转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。这时液态生铁表面剧烈的反应，使铁、硅、锰氧化 (FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。最后，磷也发生氧化并进一步生成磷酸亚铁。磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。整个过程只需15分钟左右。如果氧气是从炉底吹入，那就是底吹转炉；氧气从顶部吹入，就是顶吹转炉。 [查看全文] 转炉冶炼工艺流程简介：
R.D.佩尔克等著，邵象华、楼盛赫等译校：《氧气顶吹转炉炼钢》，冶金工业出版社，北京，（上册）1980，（下册）1982。(R.D.Pehlke,ed., BOF Steelmaking,AIME,1974～1977.) 氧气顶吹转炉炼钢 责任编辑：苏方来源：成都钢铁网2008年06月20日 氧气顶吹转炉炼钢(oxygen top blown converter steelmaking) 由转炉顶部垂直插入的氧枪将工业纯氧吹入熔池，以氧化铁水中的碳、硅、锰、磷等元素，并发热提高熔池温度而冶炼成为钢水的转炉炼钢方法。它所用的原料是铁水加部分废钢，为了脱除磷和硫，要加入石灰和萤石等造渣材料。炉衬用镁砂或白云石等碱性耐火材料制作。所用氧气纯度在99％以上，压力为0．81～1．22MPa(即8～12atm)。 简史空气底吹转炉和平炉是氧气转炉出现以前的主要炼钢设备。炼钢是氧化熔炼过程，空气是自然界氧的主要来源。然而空气中4／5的气体是氮气，空气吹炼时，这样多的氮气在炉内穿行而过，白白带走大量的热且有部分氮溶解在铁液中，成为恶化低碳钢品质的重要原因。平炉中，氧在用于燃烧燃料之后，过剩的氧要通过渣层传入钢水，所以反应速率极慢，这也就增加了热损失。因此，直接把氧气吹入熔池炼钢，成为许多冶金学家向往的目标。早在19世纪，现代炼钢法的创始人贝塞麦(H．Bessemer)就有了纯氧炼钢的设想，但因没有大量氧气而未进行试验。20世纪20年代后期，以空气液化和分馏为基础的林德一弗兰克(Linde —Frankel)制氧技术开发成功，能够生产可供工业使用的廉价氧气，氧气炼钢又为冶金界所注意。从1929年开始，柏林工业大学的丢勒尔教授(R．Durrer)在实验室中研究吹氧炼钢，第二次世界大战开始后转到瑞士的冯?罗尔(V．Roll)公司继续进行研究。1936～1939年勒莱普(O.Lellep)在奥伯豪森(Oberhausen)进行了底吹氧炼钢的试验，由于喷嘴常损坏未能成功。1938年亚琛(Aachen)工业大学的施瓦茨(C．V．Schwarz)提出用超音速射流向下吹氧炼钢，并在实验室进行了试验，将托马斯生铁吹炼成低氮钢，但因熔池浅而损坏了炉底。1948年丢勒尔(R．Durrer)等在冯?罗尔(V onRoll)公司建成2．5t的焦油白云石衬的试验转炉，以450的斜度将水冷喷嘴插入铁水吹氧炼钢，无论贝塞麦生铁或托马斯生铁都能成功炼成优质钢水，而且认识到喷嘴垂直向下时，最有利于喷嘴和炉衬的寿命。这样就最后完成了转炉吹氧炼钢的实验室试验。从实验室研究向工业化试验的进一步发展是由奥地利的沃埃施特(VOEST)公司完成的。第二次世界大战后奥地利面临重建钢铁工业的需要，该国缺少废钢使得平炉或电炉炼钢法缺乏竞争力。沃埃施特公司注意到丢勒尔的试验，决心开发一个具有竞争力的新的炼钢方法。1949年5月在奥地利累欧本(Leoben)开了一次氧气炼钢的讨论会，决定冯?罗尔、曼内斯曼(Mannesmann)、阿尔派(ALPINE)和沃埃施特4个公司协作，在沃埃施特的林茨(Linz)钢厂作进一步的试验。1949年6月在林茨建成2t顶吹氧试验转炉，由苏埃斯(T．Suess)和豪特曼(H．Hauttmann)负责，在丢勒尔参与下，成功地解决了合适的氧气压力、流量和喷嘴与熔池面距离等工艺操作问题。之后迅速建立15t试验转炉，广泛研究新方法所冶炼钢的品质。由于钢的质量很好而且炼钢工艺的效率很高，1949年末该公司决定在林茨投资建设世界第一个氧气顶吹转炉工厂。并命名该炼钢法为LD法。林茨的30tLD转炉工厂于1952年11月投产。翌年春季第2个30tLD转炉工厂在奥地利多纳维兹([)onawitz)建成投产。1950年由苏埃斯申请得到专利权。推动炼钢工业再次大变革的氧气顶吹转炉炼钢法登上了历史舞台。该法问世后，数十年内迅速取代了平炉炼钢而成为世界上最主要的炼钢方法。在北美，美国是平炉炼钢大国，有平炉熔池吹氧的经验。美国又是第二次世界大战的最大战胜国，工业基础雄厚。在得知转炉氧气炼钢的信息后，美国麦克劳斯(McLouth)公司和加拿大多法斯柯(DOFASCO)公司于1954年各迅速建成一个35t氧气顶吹转炉车间并投产。随后
转炉炉长安全操作规程示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
转炉炉长安全操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、熟知炉前所有工种的安全操作规程,上岗前穿戴好劳 动保护用品. 2、接班后详细检查所有设备的安全运行情况.特别是氧 气、氮气、高压水及各部冷却水,有问题立即通知有关人员 检查修理. 3、新开炉、补炉第一炉倒渣和出钢时,炉口正面一律不 准站人或行走,炉前指挥要果断.必须待炉子停稳后,炉内反应 平稳方可取样、测温. 4、当班炉长要经常检查托圈,防止发生重大事故. 5、每炉钢水出完溅渣后,必须将炉内残渣倒净,严禁在 无安全措施的情况下留渣操作. 6、转炉炉龄进入补炉期后,应经常检查炉衬损坏状况,
防止漏炉事故的发生. 7、吹炼过程必须严格执行工艺规程，严禁低于 0.65MPa炼钢或擅自调大氧压,吹炼过程发现不正常火焰、烟气和声音,应马上采取措施提枪、停氧,通知相关人员处理. 8、样勺拨渣必须用干木板，渣子粘稠时严禁用力过大,不准对人,以免烫伤. 9、煤气区严禁逗留,炉前以上平台必须两人携报警仪. 10、设备漏水,炉坑积水,严禁炼钢,炉内有水严禁动炉,待水分蒸发完后方可缓慢向后动炉,确认炉内无积水时应由炉长、厂安全员及当班调度三方共同进行并采取措施. 11、检修设备时严禁在操作台附近休息,挡火门道轨必须保持畅通,严禁积渣以防掉道,严禁顶、撞.以防损坏挡火门及电缆等设备. 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
氧气顶吹转炉炉体设计
目录 一转炉系统设备.............................................................................................................- 1 - 1.1 炉型.....................................................................................................................- 1 - 1.1.1 转炉炉型概念.............................................................................................- 1 - 1.1.2 合理的炉型要求.........................................................................................- 1 - 1.1.3 转炉的基本炉型.........................................................................................- 2 - 1.1.3.1 筒球型.................................................................................................- 2 - 1.1.3.2 锥球型.................................................................................................- 2 - 1.1.3.3 截锥型.................................................................................................- 2 - 1.2 转炉炉型主要参数确定.....................................................................................- 3 - 1.2.1 转炉的公称容量.........................................................................................- 3 - 1.2.2 炉容比.........................................................................................................- 3 - 1.2.2.1 铁水比、铁水成分.............................................................................- 3 - 1.2.2.2 供氧强度.............................................................................................- 3 - 1.2.2.3 冷却剂的种类.....................................................................................- 4 - 1.2.3 高径比.........................................................................................................- 4 - 1.3 炉型主要尺寸的确定.........................................................................................- 4 - 1.3.1 筒球型氧气顶吹转炉的主要尺寸.............................................................- 4 - 1.3.1.1 熔池直径D..........................................................................................- 5 - 1.4 炉壳.....................................................................................................................- 6 - 1.4.1 炉壳的作用.................................................................................................- 6 - 1.4.2 炉壳的组成.................................................................................................- 6 - 1.4. 2.1 炉帽.....................................................................................................- 6 - 1.4. 2.2 炉身.....................................................................................................- 8 - 1.4. 2.3 炉底.....................................................................................................- 8 - 1.4. 2.4 制作及要求.........................................................................................- 8 - 1.5 炉体支撑系统.....................................................................................................- 9 - 1.5.1 托圈与耳轴.................................................................................................- 9 - 1.5.1.1 托圈与耳轴的作用、结构.................................................................- 9 - 1.5.1.2 托圈与耳轴的连接...........................................................................- 10 - 1.5.2 炉体与托圈...............................................................................................- 10 - 1.5.3 耳轴轴承座...............................................................................................- 13 - 1.6 转炉倾动机构...................................................................................................- 14 - 1.6.1 工作特点...................................................................................................- 14 - 1.6.1.1 减速比大...........................................................................................- 14 - 1.6.1.2 倾动力矩大.......................................................................................- 14 - 1.6.1.3 启动制动频繁，承受的动载荷大...................................................- 14 - 1.6.1.4 工作条件恶劣...................................................................................- 15 - 1.6.2 结构要求...................................................................................................- 15 - 1.6. 2.1 满足工艺需要...................................................................................- 15 - 1.6. 2.2 具有两种以上倾动速度...................................................................- 15 - 1.6. 2.3 安全可靠运转...................................................................................- 15 - 1.6. 2.4 良好的适应性...................................................................................- 15 - 1.6. 2.5 结构紧凑效率高...............................................................................- 15 -
