条形基础(精选)

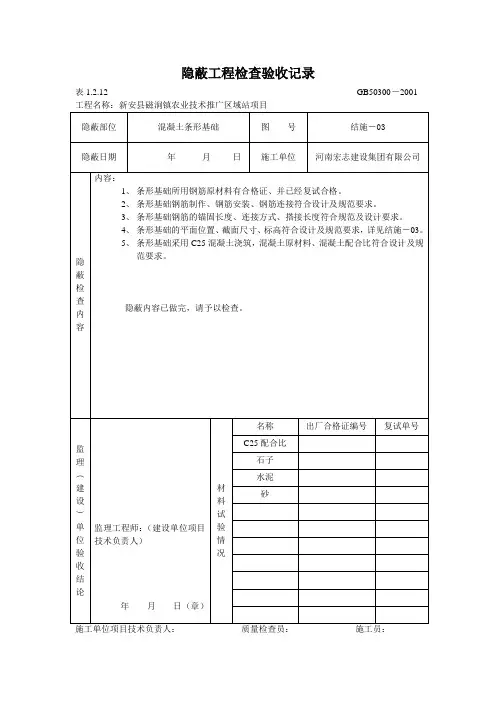

隐蔽工程检查验收记录

表1.2.12 GB50300－2001

工程名称：新安县磁涧镇农业技术推广区域站项目

隐蔽部位 混凝土条形基础 图 号 结施－03

隐蔽日期 年 月 日 施工单位 河南宏志建设集团有限公司

隐

蔽

检

查

内

容 内容：

1、 条形基础所用钢筋原材料有合格证、并已经复试合格。

2、 条形基础钢筋制作、钢筋安装、钢筋连接符合设计及规范要求。

3、 条形基础钢筋的锚固长度、连接方式、搭接长度符合规范及设计要求。

4、 条形基础的平面位置、截面尺寸、标高符合设计及规范要求，详见结施－03。

5、 条形基础采用C25混凝土浇筑，混凝土原材料、混凝土配合比符合设计及规范要求。

隐蔽内容已做完，请予以检查。

监

理

︵

建

设

︶

单

位

验

收

结

论

监理工程师：（建设单位项目技术负责人）

年 月 日（章） 材

料

试

验

情

况 名称 出厂合格证编号 复试单号

C25配合比

石子

水泥

砂

施工单位项目技术负责人： 质量检查员： 施工员：

7一、独立基础

1、 工艺流程

清理--混凝土垫层--钢筋绑扎--相关专业施工--清理--支模板--清理--混凝土搅拌--混凝土浇筑--混凝土振捣--混凝土找平--混凝土养护--模板拆除。

（1）清理及垫层浇灌

地基验槽完成后，清除表层浮土及扰动土，不留积水，立即进行垫层混凝土施工，垫层混凝土必须振捣密实，表面平整，严禁晾晒基土。

（2）钢筋绑扎

垫层浇灌完成后，混凝土达到1.2Mpa后，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋弯钩部分必须与底板筋成450绑扎，连接点处必须全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最后一道箍筋，做为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后，将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在基础混凝土浇完后，必须进行更换。

二、条形基础

1、工艺流程

清理--砼垫层--清理--钢筋绑扎--支模板--相关专业施工--清理--混凝土搅拌--混凝土浇筑--混凝土振捣--混凝土找平--混凝土养护。

（1）清理及垫层浇灌

地基验槽完成后，清除表层浮土及扰动土，不得积水，立即进行垫层砼施工，砼垫层必须振捣密实，表面平整，严禁晾晒基土。

（2）钢筋绑扎

垫层浇灌完成达到一定强度后，在其上弹线、支模、铺放钢筋网片。

上下部垂直钢筋绑扎牢，将钢筋弯钩朝上，按轴线位置校核后用方木架成井字形，将插筋固定在基础外模板上；底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞，以保证位置正确，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋除满足搭接要求外，应满足锚固长度的要求。

当基础高度在900mm以内时，插筋伸至基础底部的钢筋网上，并在端部做成直弯钩；当基础高度较大时，位于柱子四角的插筋应伸到基础底部，其余的钢筋只须伸至锚固长度即可。插筋伸出基础部分长度应按柱的受力情况及钢筋规格确定。

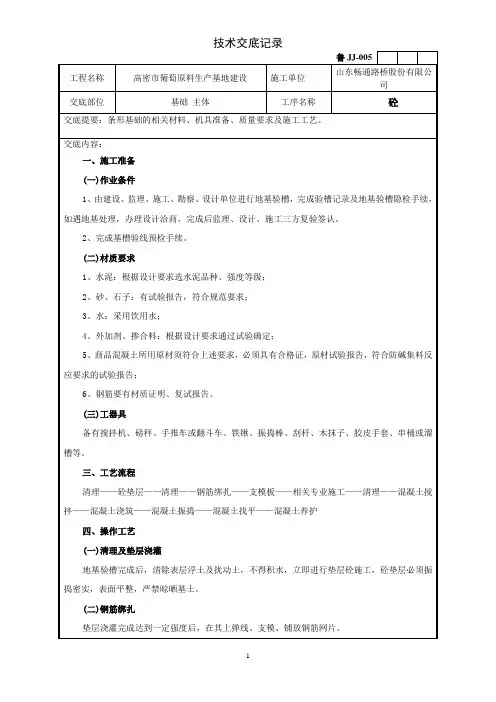

技术交底记录

1 鲁JJ-005

工程名称 高密市葡萄原料生产基地建设 施工单位 山东畅通路桥股份有限公司

交底部位 基础 主体 工序名称 砼

交底提要：条形基础的相关材料、机具准备、质量要求及施工工艺。

交底内容：

一、施工准备

(一)作业条件

1、由建设、监理、施工、勘察、设计单位进行地基验槽，完成验槽记录及地基验槽隐检手续，如遇地基处理，办理设计洽商，完成后监理、设计、施工三方复验签认。

2、完成基槽验线预检手续。

(二)材质要求

1、水泥：根据设计要求选水泥品种、强度等级；

2、砂、石子：有试验报告，符合规范要求；

3、水：采用饮用水；

4、外加剂、掺合料：根据设计要求通过试验确定；

5、商品混凝土所用原材须符合上述要求，必须具有合格证，原材试验报告，符合防碱集料反应要求的试验报告；

6、钢筋要有材质证明、复试报告。

(三)工器具

备有搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽等。

三、工艺流程

清理——砼垫层——清理——钢筋绑扎——支模板——相关专业施工——清理——混凝土搅拌——混凝土浇筑——混凝土振捣——混凝土找平——混凝土养护

四、操作工艺

(一)清理及垫层浇灌

地基验槽完成后，清除表层浮土及扰动土，不得积水，立即进行垫层砼施工，砼垫层必须振捣密实，表面平整，严禁晾晒基土。

(二)钢筋绑扎

垫层浇灌完成达到一定强度后，在其上弹线、支模、铺放钢筋网片。 技术交底记录

2 鲁JJ-005

工程名称 高密市葡萄原料生产基地建设 施工单位 山东畅通路桥股份有限公司

交底部位 基础 主体 工序名称 砼

交底提要：条形基础的相关材料、机具准备、质量要求及施工工艺。

上下部垂直钢筋绑扎牢，将钢筋弯钩朝上，按轴线位置校核后用方木架成井字形，将插筋固定在基础外模板上；底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞，以保证位置正确，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋除满足搭接要求外，应满足锚固长度的要求。

【引言】

条形基础是建筑工程中常用的基础结构之一，其设计和施工对建筑物的稳定性和承载能力起着至关重要的作用。本文将从多个方面对条形基础进行详细讨论，包括条形基础的定义、构造、设计要点、材料选择、施工流程以及常见的施工问题等。

【概述】

条形基础是建筑物承受重力和水平作用力的关键部分，它能将建筑物的荷载分散到大范围的土层中。条形基础根据不同的工况和土质条件，采用不同的形式和尺寸。本文将对条形基础的设计和施工进行全面分析，并介绍其在实际工程中的应用。

【正文】

1.条形基础的定义与分类

1.1定义：条形基础是指一种长形状的基础结构，通常呈矩形或圆形截面，用于支撑建筑物的荷载。

1.2分类：根据不同的形式和施工方式，条形基础可分为简单条形基础、连续条形基础和嵌固条形基础等。

2.条形基础的构造特点

2.1结构形式：条形基础通常由基础座、立柱或墙体、钢筋网和混凝土组成。 2.2荷载分布：条形基础通过其长形状将建筑物的荷载分散到较大的土层中，降低基础的承载压力。

3.条形基础的设计要点

3.1土壤力学参数的确定：根据不同土壤地质条件和荷载情况，合理确定土壤的承载力和侧向土压力等参数。

3.2尺寸的确定：根据建筑物的荷载、荷载分布和土壤承载力等因素，合理确定条形基础的尺寸。

3.3钢筋配筋：通过合理的钢筋配置，提高条形基础的承载能力和变形性能。

4.条形基础的材料选择

4.1混凝土：条形基础的主体材料应选用强度高、耐久性好的混凝土。

4.2钢筋：选择与混凝土搭配使用的钢筋，根据设计要求和承载能力进行合理的配筋。

5.条形基础的施工流程与常见问题

5.1施工准备：包括施工工艺流程的制定、材料的准备和施工机械的选择等。

5.2基础底部处理：包括基坑开挖、土层处理、基底平整等工作。 5.3钢筋施工：包括基础钢筋的加工、布置、焊接和固定等工作。

5.4混凝土浇筑：包括搅拌、运输、浇注和养护等环节。

5.5施工质量控制与常见问题：包括施工质量检查、收敛性能检测和常见的施工问题及解决措施等。
