实用标准文案
精彩文档 课程设计
课程名称：基础工程
设计题目：柱下钢筋混凝土条形基础设计
院 系：土木工程
专 业：
年 级：
姓 名：
指导教师：
实用标准文案
精彩文档 一、基本资料
图1为某框架结构柱网布置图。已知B轴线上边柱荷载设计值F1，中柱荷载设计值F2，初选基础埋深为d，地基土承载力特征值fa，设计参数的值见表1，试设计B轴线上条形基础JL—2。
图1 柱网平面布置图
表1 设计参数
项目 学号尾数（0，5） 学号尾数（1，6） 学号尾数（2，7） 学号尾数（3，8） 学号尾数（4） 学号尾数（9）
柱荷载F
(kN) F1 1080kN 1000kN 1200kN 1200kN 1200kN 1000kN
F2 1310kN 1200kN 1400kN 1400kN 1400kN 1200kN
柱间距L
(m) L1 6m 5.4m 7.2m 7.2m 5.4m 5.2m
L2 9m 7.2m 9m 9m 7.2m 6m
基础埋深d 1.5m 1.5m 2m 2m 1.5m 1.5m
承载力特征值fa 120kPa 120kPa 150kPa 120 kPa 150kPa
120kPa
二、设计要求
1. 进行基础平面布置；
2. 确定基础底宽、长度、肋梁高度、翼板厚度；
3. 取结构计算简图；
4. 结构计算，按倒梁法计算基础内力。
5、根据内力进行配筋。（不要求，建工卓班的可用PKPM计算后输出配筋图） 实用标准文案
精彩文档
三、柱下条形基础计算书
1、基础平面布置
根据学号整理相应设计参数数据如下表1：
表1 题目各类设计数据参数表
学号尾数 F1 F2 L1 L2 基础埋深d 承载力特征值fa
基础工程课程设计
1
柱下条形基础课程设计
一．设计资料
1.柱网尺寸𝐴2=5000mm , ②号土层地基承载力特征值𝑓𝑎𝑘=120kPa 。
2.柱底的竖向荷载效应标准组合值：𝑁1k=1450KN ,𝑁2k=1150KN 。
3.柱底的竖向荷载效应基本组合值：𝑁1=1960KN , 𝑁2=1550KN 。
4.框架柱截面尺寸为400mm×400mm ,室外地坪标高同自然地面，室内外高差450mm 。
二．条形基础设计
1.选择基础材料
基础采用C30混凝土，HPB300，RRB400级钢筋。
2.选择基础埋置深度
①号土层：耕植土，厚度约0.7m ，黑色，原为农田，含大量有机质。
②号土层：黏土，厚度约1.8m ,软塑，潮湿，承载力特征值𝑓𝑎𝑘=120kPa 。
地下水位与地表下0.9m 。
预估基础高度为：h=16𝐴2=16×5000=833.33mm
取h=1200mm [ 即（14~18）L之间 ] 。
持力层为②号土层，则基础埋置深度为: d=0.5+1.2=1.70m
由此得基础刨面示意图，如下图所示：
基础工程课程设计
2
3.求地基承载力特征值𝒇𝒂
根据②号土层黏土，e=0.84 , 𝐼𝐿=0.78 , 查表得ŋ𝑏=0.3 , ŋ𝑑=1.6 。
基地以上土的加权平均重度为：
𝑟𝑚=17.6×0.7+18.4×0.2+ 18.4−10 ×0.81.7=13.36KN/𝑚3
持力层承载力特征值fa（先不考虑对基础宽度修正）为：
𝑓𝑎=𝑓𝑎𝑘+ŋ𝑑𝑟𝑚(d-0.5)=120+1.6×13.36× 1.7−0.5 =145.65kPa
4.初步选择基地尺寸
柱底荷载标准值为𝑁1k=1450KN , 𝑁2𝑘=1150KN ,计算基础和回填土重𝐺𝑘时的基础埋置平均深度为：
d=12× 1.75+2.15 =1.925 m

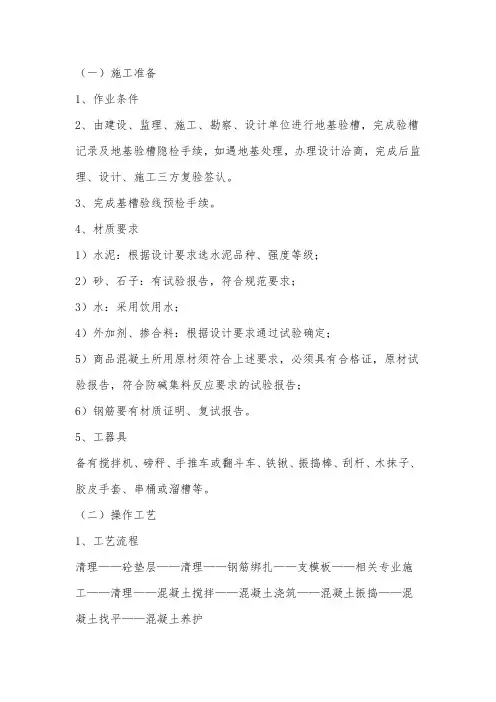

（一）施工准备
1、作业条件
2、由建设、监理、施工、勘察、设计单位进行地基验槽，完成验槽记录及地基验槽隐检手续，如遇地基处理，办理设计洽商，完成后监理、设计、施工三方复验签认。
3、完成基槽验线预检手续。
4、材质要求
1）水泥：根据设计要求选水泥品种、强度等级；
2）砂、石子：有试验报告，符合规范要求；
3）水：采用饮用水；
4）外加剂、掺合料：根据设计要求通过试验确定；
5）商品混凝土所用原材须符合上述要求，必须具有合格证，原材试验报告，符合防碱集料反应要求的试验报告；
6）钢筋要有材质证明、复试报告。
5、工器具
备有搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽等。
（二）操作工艺
1、工艺流程
清理——砼垫层——清理——钢筋绑扎——支模板——相关专业施工——清理——混凝土搅拌——混凝土浇筑——混凝土振捣——混凝土找平——混凝土养护 2、清理及垫层浇灌
地基验槽完成后，清除表层浮土及扰动土，不得积水，立即进行垫层砼施工，砼垫层必须振捣密实，表面平整，严禁晾晒基土。
3、钢筋绑扎
垫层浇灌完成达到一定强度后，在其上弹线、支模、铺放钢筋网片。
上下部垂直钢筋绑扎牢，将钢筋弯钩朝上，按轴线位置校核后用方木架成井字形，将插筋固定在基础外模板上；底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞，以保证位置正确，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋除满足搭接要求外，应满足锚固长度的要求。
当基础高度在900mm以内时，插筋伸至基础底部的钢筋网上，并在端部做成直弯钩；当基础高度较大时，位于柱子四角的插筋应伸到基础底部，其余的钢筋只须伸至锚固长度即可。插筋伸出基础部分长度应按柱的受力情况及钢筋规格确定。
与底板筋连接的柱四角插筋必须与底板筋成450绑扎，连接点处必须全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最后一道箍筋，做为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在打柱砼前必须进行更换。钢筋混凝土条形基础，在T字形与十字形交接处的钢筋沿一个主要受力方向通长放置。
课程设计
课程名称：基础工程
设计题目：柱下钢筋混凝土条形基础设计
院 系：土木工程
专 业：
年 级：
姓 名：
指导教师：
一、基本资料
图1为某框架结构柱网布置图。已知B轴线上边柱荷载设计值F1，中柱荷载设计值F2，初选基础埋深为d，地基土承载力特征值fa，设计参数的值见表1，试设计B轴线上条形基础JL—2。
图1 柱网平面布置图
表1 设计参数
项目 学号尾数（0，5） 学号尾数（1，6） 学号尾数（2，7） 学号尾数（3，8） 学号尾数（4） 学号尾数（9）
柱荷载F
(kN) F1 1080kN 1000kN 1200kN 1200kN 1200kN 1000kN
F2 1310kN 1200kN 1400kN 1400kN 1400kN 1200kN
柱间距L
(m) L1 6m 5.4m 7.2m 7.2m 5.4m 5.2m
L2 9m 7.2m 9m 9m 7.2m 6m
基础埋深d 1.5m 1.5m 2m 2m 1.5m 1.5m
承载力特征值fa 120kPa 120kPa 150kPa 120 kPa 150kPa
120kPa
二、设计要求
1. 进行基础平面布置；
2. 确定基础底宽、长度、肋梁高度、翼板厚度；
3. 取结构计算简图；
4. 结构计算，按倒梁法计算基础内力。
5、根据内力进行配筋。（不要求，建工卓班的可用PKPM计算后输出配筋图）
三、柱下条形基础计算书
1、基础平面布置
根据学号整理相应设计参数数据如下表1：
表1 题目各类设计数据参数表
学号尾数 F1 F2 L1 L2 基础埋深d 承载力特征值fa
（2，7） 1200kN 1400kN 7.2m 9m 2m 150kPa
