常用电子元器件手册
电子元器件是电子设备中的重要组成部分，其品种繁多，功能各异。为了帮助大家更好地了解和使用常用电子元器件，特编写此手册。本手册将介绍常见的电子元器件的基本原理、特点和应用，并提供相关技术要点，希望对读者有所帮助。
一、电阻器
电阻器是一种用于控制电流和调整电路电阻的被动电子元器件。它的主要作用是阻碍电流的流动，并将电能转化为热能。电阻器的阻值常用欧姆（Ω）表示，常见的电阻器有固定电阻器和变阻器两种。固定电阻器的阻值为固定不变的，而变阻器的阻值可以调节。
二、电容器
电容器是一种存储电能的被动电子元器件。它由两个导体板之间的绝缘介质隔开，能够在两板之间积累电荷。电容器的主要作用是储存电荷并释放电能，对于交流信号有很好的滤波效果。常见的电容器有固定电容器和可变电容器两种。固定电容器的电容值是固定不变的，而可变电容器的电容值可以通过调节其结构或介质的位置来改变。
三、电感器
电感器是一种具有感应电动势作用的被动电子元器件。它由导线绕成的线圈组成，当电流通过线圈时，会在线圈内产生磁场，从而产生感应电动势。电感器的主要作用是储存磁能，并对直流信号有很好的滤波效果。常见的电感器有固定电感器和变压器两种。固定电感器的电感值是固定不变的，而变压器的电感值可以通过调节绕组的匝数来改变。
四、二极管
二极管是一种具有单向导电性的电子器件。它由半导体材料制成，拥有一个P型半导体和一个N型半导体的结合体。二极管的主要作用是将电流限制在单一方向上流动，实现整流和检波功能。常见的二极管有普通二极管、肖特基二极管和发光二极管（LED）等。
五、晶体管
晶体管是一种用于放大和开关电路的半导体器件。它由三个或以上的控制电极组成，通过调节控制电极间的电流和电压，能够实现电信号放大、开关控制和逻辑运算等功能。常见的晶体管有三极管和场效应晶体管（MOSFET）等。
六、集成电路
集成电路是一种将多个电子器件集成到一个芯片上的电子元器件。它采用微电子技术制造，可实现多个器件的功能，并具有高集成度、小尺寸和低功耗的优点。集成电路广泛应用于计算机、通信和消费电子等领域，是现代电子技术的核心。

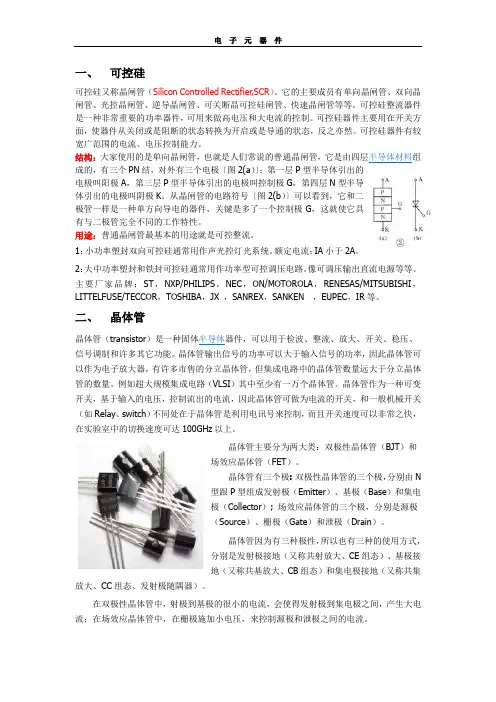

电 子 元 器 件
一、 可控硅
可控硅又称晶闸管（Silicon Controlled Rectifier,SCR）。它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶可控硅闸管、快速晶闸管等等。可控硅整流器件是一种非常重要的功率器件，可用来做高电压和大电流的控制。可控硅器件主要用在开关方面，使器件从关闭或是阻断的状态转换为开启或是导通的状态，反之亦然。可控硅器件有较宽广范围的电流、电压控制能力。
结构：大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a）〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图2(b）〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。
用途：普通晶闸管最基本的用途就是可控整流。
1：小功率塑封双向可控硅通常用作声光控灯光系统。额定电流：IA小于2A。
2：大中功率塑封和铁封可控硅通常用作功率型可控调压电路。像可调压输出直流电源等等。
主要厂家品牌：ST，NXP/PHILIPS，NEC，ON/MOTOROLA，RENESAS/MITSUBISHI，LITTELFUSE/TECCOR，TOSHIBA，JX ，SANREX，SANKEN ，EUPEC，IR等。
二、 晶体管
晶体管（transistor）是一种固体半导体器件，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。晶体管输出信号的功率可以大于输入信号的功率，因此晶体管可以作为电子放大器，有许多市售的分立晶体管，但集成电路中的晶体管数量远大于分立晶体管的数量。例如超大规模集成电路（VLSI）其中至少有一万个晶体管。晶体管作为一种可变开关，基于输入的电压，控制流出的电流，因此晶体管可做为电流的开关，和一般机械开关（如Relay、switch）不同处在于晶体管是利用电讯号来控制，而且开关速度可以非常之快，在实验室中的切换速度可达100GHz以上。

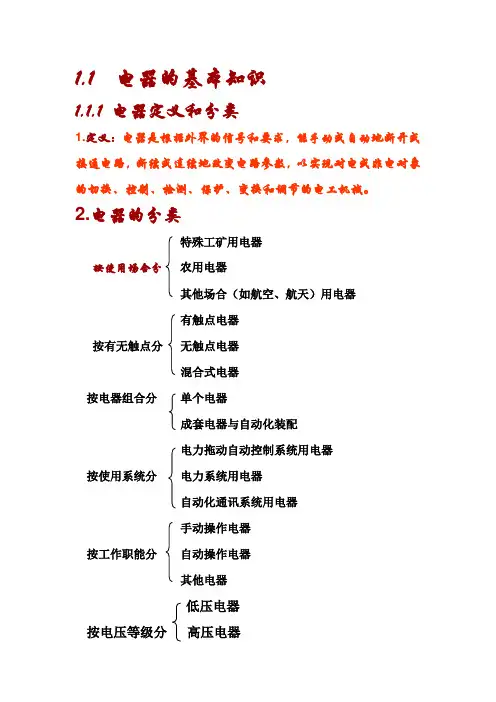

1.1 电器的基本知识
1.1.1 电器定义和分类
1.定义：电器是根据外界的信号和要求，能手动或自动地断开或接通电路，断续或连续地改变电路参数，以实现对电或非电对象的切换、控制、检测、保护、变换和调节的电工机械。
2.电器的分类
特殊工矿用电器
按使用场合分 农用电器
其他场合（如航空、航天）用电器
有触点电器
按有无触点分 无触点电器
混合式电器
按电器组合分 单个电器
成套电器与自动化装配
电力拖动自动控制系统用电器
按使用系统分 电力系统用电器
自动化通讯系统用电器
手动操作电器
按工作职能分 自动操作电器
其他电器
低压电器
按电压等级分 高压电器
直流接触器
接触器 交流接触器
电磁式继电器
热继电器
时间继电器
继电器 液位继电器
温度继电器
元器件清单
名 称 型 号 品 牌 数量 单 价（不含税） 金 额（价税合计） 供货期
1 PLC FX2N-32MR-001 三菱 1
2 变频器 FVR0.4E11S-4JE 富士 1
3 中间继电器 MY-2J 24V 欧姆龙 3
4 继电器座 PYF08A-E 欧姆龙 3
5 中间继电器 LY-4J 24VDC 欧姆龙 2
6 继电器座 PTF14A-E 欧姆龙 2
7 按扭 AR22FOR-11 (2G.2R.2B) 富士 6
8 带灯按钮 AR22EOL-11E4Y 富士 5
9 钥匙按钮 AR22JR-2A11B 富士 1
10 蘑菇头按钮 AR22V2R-01R 富士 1
11 指示灯 DR22DOL-E4/24V (1R) 富士 2
12 选择开关 AR22PR-211B 富士 3
13 开关电源 S-145-24 明纬 1
合计
