电气控制系统常用器件
电气信息工程学院
自动化10-2班
电气控制系统常用器件
1、接触器
富士接触器SC系列
符合各国规格的标准型产品（GB，IEC，EN，UL）并取得了认证海外规格
- 电气寿命（AC-3）：150万次（E02-E3型）
- 辅助触头的双触化，提高了接触的可靠性（E02-N12型）
- 对应不同接线的需要，提供直接接线对应型与0型端子对应型两种
方式（SC-E02-SC-E7）
- 通过搭载IC超磁铁（AC输入,DC励磁方式）实现了高可靠性运行（E5-N16）
- 具备形式多样的可选单元
2、电压继电器
3、电流继电器
4、中间继电器
5、热继电器
热继电器是为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而能随过载程度而改变动作时间的电器。是根据电流的热效应原理以及发热元件热膨胀原理设计，以实现三相交流电动机的过载保护。 6、时间继电器
从得到输入信号开始，经过一定的延时后才输出信号的继电器就是时间继电器，分为两种通电延时和断电延时。
下为德力西的JS7-A系列的继电器 7、速度继电器
按照速度原则动作的继电器就称为速度继电器。
下为常见的JY-1型号的速度继电器
8、温度继电器
温度继电器就是当外界温度达到给定值而动作的继电器。它是针对外界温度，而热继电器是面向电路，面向电路中的电力信号。
9、液位继电器
液位继电器是根据液位的高低变化来控制水泵电动机的启停。
下为正泰的NJYW1系列的液位继电器详细参数
10、压力继电器 下为Twoway压力继电器的详细参数：
11、固态继电器
固态继电器是一种无触点通断电子开关，它利用电子元件的开关特性，可达到无触点无火花地接通和断开电路的目的，为四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。为实现输入与输出之间的电气隔离，器件中采用了高耐压的专业光电耦合器。当施加输入信号后，其主回路呈导通状态，无信号时呈阻断状态。整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。其封装形式也与传统电磁继电器基本相同。下为欧姆龙的固体继电器性能参数。
电气控制回路八种常用元件原理介绍
断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件， 以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、 断路器
低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。 常用断路器外形图 （如下图）
1P微型断路器 3P微型断路器
塑壳断路器
断路器文字符号为： QF
断路器图形符号为：
单极断路器图形符号 三极断路器图形符号
2、 接触器
接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。常用接触器外形图片
接触器文字符号为： KM
接触器图形符号表示为：
接触器线圈图形符号: 接触器主触头图形符号 :
接触器辅助常开触头图形符号 接触器辅助常闭触头图形符号
3、 热继电器
热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

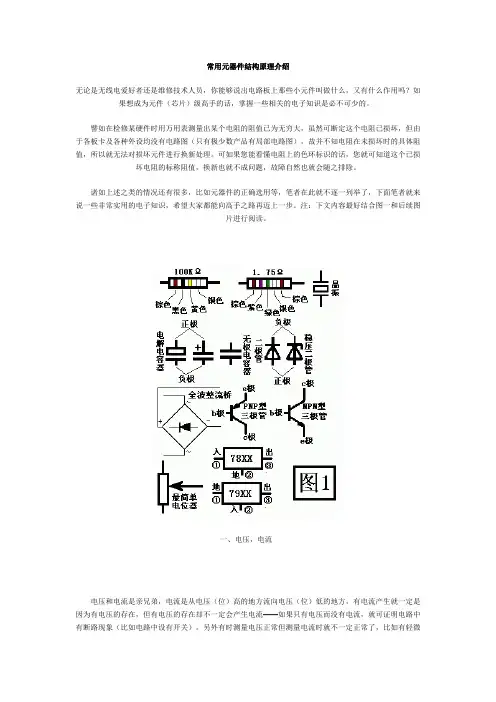

常用元器件结构原理介绍
无论是无线电爱好者还是维修技术人员，你能够说出电路板上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。
诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。注：下文内容最好结合图一和后续图片进行阅读。
一、电压，电流
电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。
注：电压的符号是“V”，电流的符号是“A”。
二、电阻器
各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。
常用电气元件介绍
一、概述
电气元件是指用于电路中的各种电子元器件，是电子技术的基础。电气元件按其功能可分为三类：能量型、信号型和功能型。其中，能量型主要用于转换和传输能量；信号型主要用于传输和处理信息；功能型则是辅助实现各种特定功能。
本文将从常用的电气元件入手，详细介绍它们的结构、工作原理、应用场合以及选型注意事项等方面。
二、常见电气元件介绍
1. 电阻器
（1）结构与工作原理
电阻器是一种能够阻碍电流流动的被动元件，通常由导体材料制成。它的结构包括两个端点和一个阻值。当通过它时，会产生一定的压降，并将其余部分转化为热能散失出去。
（2）应用场合
在实际应用中，电阻器经常被用来控制或限制电路中的电流大小。例如，在LED灯串联时需要使用限流电阻器来保护LED灯泡不被过大的电流所烧坏。
（3）选型注意事项
选购时需要注意其额定功率、额定阻值、温度系数等参数，以确保其能够在特定的工作条件下正常工作。
2. 电容器
（1）结构与工作原理
电容器是一种具有存储电荷能力的被动元件。它的结构由两个导体板和介质层组成。当一个电压被施加在两个导体板上时，会在介质层中形成一种静电场，从而使得两个导体板上出现相反的电荷。
（2）应用场合
电容器经常被用来存储能量或过滤信号。例如，在音频放大器中，使用了许多不同类型和大小的电容器来控制声音的音质和频率响应。
（3）选型注意事项
选购时需要注意其额定容量、额定电压、介质类型等参数，以确保其能够在特定的工作条件下正常工作。
3. 二极管
（1）结构与工作原理
二极管是一种具有单向导通性质的半导体元件。它由P型半导体和N型半导体组成。当施加正向偏置时，P区域中的少数载流子向N区域移动；当施加反向偏置时，则几乎没有载流子通过，因此只能通过极小的反向电流。
（2）应用场合
二极管广泛应用于整流、开关、限幅等电路中。例如，在手机充电器中，使用了大量的二极管来实现交流到直流的转换。
