爱立信RBS-3206的调测

告警分析处理流程通常去解决一个基站的故障，从下面的这个顺序来分析处理1.首先检查发生故障基站的小区是否正常工作。

2.检查基站是否有告警若有告警，根据告警的详细内容定位故障的位置3.检查RNC侧各信道(FACH.RACH.PCH.HSDSCH.Eul)状态和基站侧无线.基带.传输.控制等状态。

4.检查基站各模块工作状态3418/3518A．R RUB．O BIF板C．T X板D．R AX板E．ET-MFX板ET-MFX板注意看Port6的状态，PS业务都是从这个口出去的F．CBU板在Ports下面，pp1~pp4分别显示1~4条E1状态32063206与3418/3518不同的是分为FU和RU，RUIF板与信号相关的故障，先检查天馈，FU，RU(或RRU)如果以上设备工作不正常的话，将会影响基站发出的信号。

当然RUIF(或OBIF)的故障会影响到该基站所有小区的信号发射。

CS业务受阻，检查TX，RAX还有CBU板的工作状态。

PS业务受阻，检查ET-MFX板和CBU板工作状态。

CBU1. 传输闪断，频繁出现Heartbeat Failure告警，在确定传输无异常的情况下，上站检查CBU板2M（E1）线是否异常和CBU板的工作状况（CBU板温度和灯的状态等）；CBU板工作状态和E1若无异常，可以对CBU板进行重新拔插【拔插前与机房确认，先lock该板】，后续观察是否还有闪断情况出现；若依旧闪断，对CBU板进行更换。

2. 基站出现Heartbeat Failure告警，确定传输无异常的情况下，RNC侧观察VC12状态正常，而E1状态disable，上站检查基站是否断电和E1状态，若无断电，主要检查E1接口或尝试对E1线进行更换，或发现CBU板红灯长亮，需进行更换。

3. TimDevice_RadioClockIsNotStable分析：时钟device故障，导致基站无法时钟同步处理方法：CBU板时钟device故障，通常情况下可以通过重启基站解决；若重启后无法消除该告警，应上站检查CBU工作状态（CBU板温度和灯的状态等），可以对CBU板进行重新拔插，观察告警是否消除；若告警仍在，对CBU板进行更换。

WCDMA无线系统集成模拟试题一、不定项选择题（请选择最合适的答案）1、爱立信MSC服务器中使用的输入输出系统的名称是（ A ）A、APGB、MGWC、IOSD、OSS2、路由器在路由数据包时，必须知道的信息（B、D ）A、数据包源IP地址B、数据包目的IP地址C、数据包目的地的MAC地址D、数据包下一跳的MAC地址E、下一跳路由器的IP地址3、手机终端在空闲时的小区选择和重选是由（ A ）决定的A、MSB、Node-BC、RNCD、MSC4、RNC在Node-B 中建立用于承载RRC 连接的无线链路是使用了哪种协议？（ B ）A、RRCB、NBAPC、RANAPD、NAS5、WCDMA的网络接口（Uu、Iub、Iu、Iur等）具有以下特点：（A、B、C、D）A、所有接口具有开放性；B、将无线网络层与传输层分离；C、控制面和用户面分离；D、所有接口的协议结构是按照一个通用的协议模型设计的。

6、手机终端从核心网要求RAB资源使用哪种协议？（ C ）A、NBAPB、RRCC、NASD、RANAP7、核心网从RNC要求的RAB承载使用哪种协议？（ D ）A、NBAPB、RRCC、NASD、RANAP8、以下说法正确的有：（C、D ）A、对于CS域，一个RNC能连接到多个CN接入点上B、对于PS域，一个RNC可以连接到多个CN接入点上C、对于CS域，一个RNC至多能连接到一个CN接入点上D、对于PS域，一个RNC连接到一个CN接入点上9、调频能够有效地改善以下哪种现象？（ B ）A、单通B、多径衰落(瑞丽衰落)C、阴影衰落D、互调干扰10、与2G相比，3G中切换种类更多，有软切换，更软切换和硬切换。

其中更软切换是指（ B ）A、相同小区，不同信道之间的切换B、相同NodeB，不同小区之间的切换C、不同NodeB之间的切换D、3G系统与2G系统之间的切换11、WCDMA系统中，核心网CN与无线接入网UTRAN之间的接口定义为（ D ）A、Uu接口B、Iub接口C、Iur 接口D、Iu 接口12、以下关于扩频码和扰码的描述，错误的是（ C ）A、扰码不会影响带宽和速率B、在一个小区内扩频码的正交性直接关系到小区内不同信道间的干扰C、使用的扩频码越长，带来的扩频增益越小D、上行扰码用来区分上行用户13、下列关于WCDMA小区负荷与覆盖的关系，描述错误的是（ D ）A、在负荷较低的情况下，覆盖是上行受限B、在负荷较高的情况下，容量是下行受限C、小区所要覆盖的范围越小，所能提供的容量越高D、随着小区负荷的上升，上行覆盖范围的缩小明显快于下行14、WCDMA系统的信道带宽是（ A ）A、5MHzB、2MHzC、0.5MHzD、0.2MHz15、在基站功率一定的情况下，下列哪种业务的覆盖范围最大（ A ）A、CS12.2B、PS64C、CS64D、PS38416、以下关于位臵更新的说明，哪个是错的？（ D ）A、正在通话的MS切换到属于另一位臵区域的小区后，不需马上作位臵更新B、MS正常关机时需要进行一次随机接入进程C、如果BTDM+GTDM<T3212,那么将会出现频繁的周期性位臵更新D、移动台只有在发现当前小区的LAI与SIM卡里存储的LAI不一致时，才会发起位臵更新的请求17、下列不属于公共传输信道的有（ E ）A、BCH, 广播信道B、FACH, 前向接入信道C、PCH, 寻呼信道D、RACH,反向（随机）接入信道E、CPICH, 公共导频信道18、关于小区重选，以下哪个描述是对的（ A ）A、过多的小区重选将导致信令拥塞B、当服务小区的接收电平低于ACCMIN时，将进行小区重选C、IDLE状态下，手机的测量报告是通过SDCCH传送给BSC的D、小区重选后，MS必須向MSC汇报当前所在的小区所在的LAI19、关于RNC上板卡绿灯进行慢闪（0.5MHz），通常该本卡属于哪种状态（ B ）A、电源正常B、资源丢失C、软件正在装载或者正在测试中D、初始启动测试20、关于RNC上板卡黄灯进行慢闪（0.5MHz），通常该本卡属于哪种状态？（ B ）A、人工干预，板件被锁定B、板件正处于shutingdown的状态C、工作状态忙D、板件已解锁21、RRU与BBU（主设备）之间的连接线为何种？（ B ）A、网线B、光纤线C、2M线D、铜线22、爱立信的RBS6201是多模型基站，它可以单机柜实现哪几种无线通信网络系统？（ D ）A、GSM 900/1800B、WCDMAC、LTED、以上皆是23、XXRNC01的P0002基站的IP地址172.20.168.5，如果用PC机连接这个基站，该PC机的IP地址应设臵成为？（ B ）A、172.20.168.1B、172.20.168.6C、172.20.168.7D、172.20.168.224、VSWR告警是在哪一个单元中监测的？（ B ）A、CDUB、TRUC、DRUD、DXU25、下列不属于公共传输信道的有：（E ）A、BCH, 广播信道B、FACH, 前向接入信道C、PCH, 寻呼信道D、RACH,反向（随机）接入信道E、CPICH, 公共导频信道26、基本信道配臵中，根据（D ）来配臵信道各层参数。

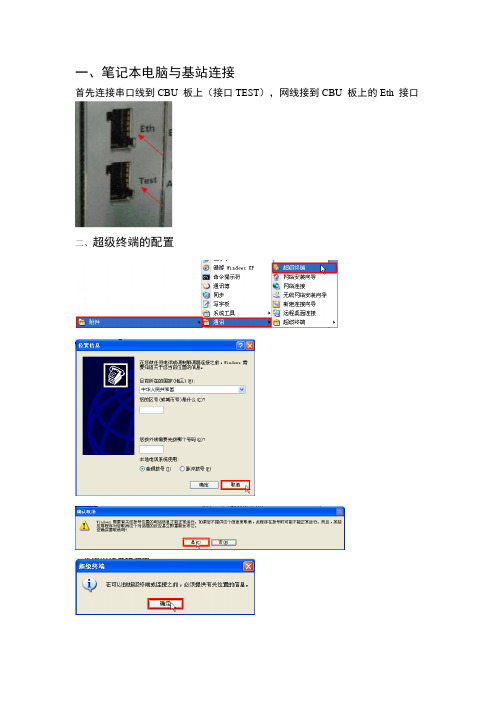

一、笔记本电脑与基站连接首先连接串口线到CBU 板上（接口TEST），网线接到CBU 板上的Eth 接口二、超级终端的配置根据自己电脑中串口的端口号选择：Connect using：COM1(根据自己串口配置) Bits Per second：9600Data Bits：8Parity：None（无）Stop Bits：1Flow control：None（无）配置完成后，回车，应出现“$”提示符：三、格式化和上传软件包1，格式化硬盘及IP地址配置以下指令均在超级终端里面执行：$reload --（进入backup 模式）$vols（查看硬盘，看到/c2 ,/d）$formathd /d 回车y 回车（格式化D 盘）$formathd /c2 回车y 回车（格式化C 盘）$vols （查看硬盘是否格式化完毕）$reload配置基站IP地址、掩码及基站登录密码：$ifconfig le0 169.254.1.1 netmask 255.255.0.0 （配置ip 地址和子网掩码）$passwd （配置密码）一律设置成rbs修改电脑IP地址，将PC与基站设置在同一子网。

打开网卡属性，修改电脑的TCP/IP 地址为169.254.1.1(该IP地址一般设定为基站IP地址加1。

如上面看到的基站IP为169.254.1.1，所以电脑IP应设为169.254.1.2)，子网掩码为255.255.0.02，使用FTP软件上传软件包，覆盖原/c2 /d（传输模式二进制）用Totalcommander或者其他FTP软件创建一个FTP连接：服务器为RBS的地址为：169.254.1.1用户名任意字符：如p密码为：rbs将软件包中的C2和D文件夹对应的拷贝到基站的C2和D文件夹中。

传输完成后，断开FTP连接，在超级终端中重启基站，回到basic模式：$reload等待大概10-15 分钟（一定要有耐心），系统会从初始CV 启动。

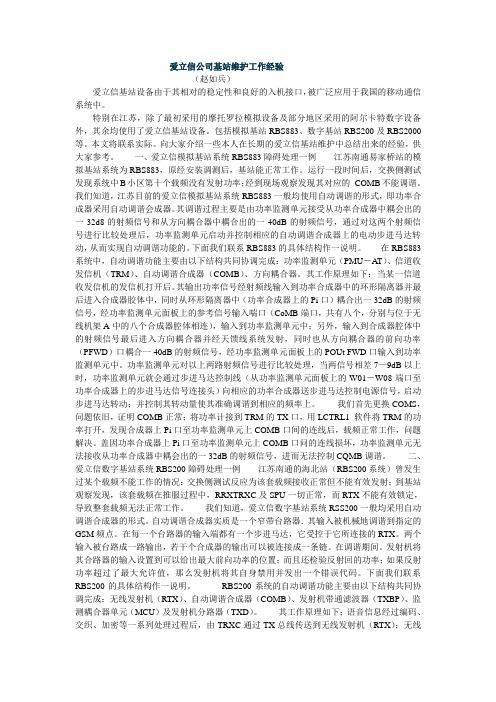

爱立信公司基站维护工作经验（赵如兵）爱立信基站设备由于其相对的稳定性和良好的入机接口，被广泛应用于我国的移动通信系统中。

特别在江苏，除了最初采用的摩托罗拉模拟设备及部分地区采用的阿尔卡特数字设备外，其余均使用了爱立信基站设备。

包括模拟基站RBS883、数字基站RBS200及RBS2000等。

本文将联系实际。

向大家介绍一些本人在长期的爱立信基站维护中总结出来的经验，供大家参考。

一、爱立信模拟基站系统RBS883障碍处理一例江苏南通易家桥站的模拟基站系统为RBS883，原经安装调测后，基站能正常工作。

运行一段时间后，交换侧测试发现系统中B小区第十个载频没有发射功率；经到现场观察发现其对应的COMB不能调谐。

我们知道，江苏目前的爱立信模拟基站系统RBS883一般均使用自动调谐的形式，即功率合成器采用自动调谐会成器。

其调谐过程主要是由功率监测单元接受从功率合成器中耦会出的一32d8的射频信号和从方向耦合器中耦合出的一40dB的射频信号，通过对这两个射频信号进行比较处理后，功率监测单元启动并控制相应的自动调谐合成器上的电动步进马达转动，从而实现自动调谐功能的。

下面我们联系RBS883的具体结构作一说明。

在RBS883系统中，自动调谐功能主要由以下结构共同协调完成：功率监测单元（PMU－A T）、信道收发信机（TRM）、自动调谐合成器（COMB）、方向耦合器。

其工作原理如下：当某一信道收发信机的发信机打开后。

其输出功率信号经射频线输入到功率合成器中的环形隔离器并最后进入合成器胶体中，同时从环形隔离器中（功率合成器上的Pi口）耦合出一32dB的射频信号，经功率监测单元面板上的参考信号输入喘口（CoMB端口，共有八个，分别与位于无线机架A中的八个合成器腔体相连），输入到功率监测单元中；另外，输入到合成器腔体中的射频信号最后进入方向耦合器并经天馈线系统发射，同时也从方向耦合器的前向功率（PFWD）口耦合一40dB的射频信号，经功率监测单元面板上的POUt FWD口输入到功率监测单元中。

爱立信无线基站调测手册为完善爱立信无线基站的调测工作，使调测工作走向正规化、标准化、制度化。

依照GMCC无线技术文件Version2.1内容，结合爱立信无线基站验收规范V2.5的要求，制订此调测手册。

调测队员务必严格按照如下内容、按序进行基站调测工作一、开站前准备。

1、准备好开站所用的一切工具，如电脑、放线做头等工具。

2、准备该站的钥匙，图纸，资产，传输线，传输头等，如果是开站还应准备该站的电路资料。

3、询问该站施工人员，了解该站的一些施工情况，如是否为敏感站点，门禁是否能上电正常工作，是否缺连线或设备，如果某设备故障，则我们可带上一些备件，一次调测到位，尽量避免重复跑站，加大工作量。

二、调测开站。

1、进站后先检查机房各个部件是否正常。

如是否有被人为损坏的部件，机房环境是否卫生，如有异常，则如实上报主管和如非我司施工造成，则上报监理。

2、核对图纸。

检查无线设备安装的位置、机架数、载波配置是否符合本基站设计图纸的设计要求，如有不同如实上报，。

3、调测电源。

调测电源是我们要按部就班，不能随意上电，否则容易造成意外事故。

1）、首先检查市电，要求提供稳定的三相交流电输入，其单相的输入电压允许波动范围是187V～242V。

2）、检查交流输入正常后，打上熔丝上电。

打熔丝前，先检查电池线正负极是否接反，电池连接条是否松动，接着较准电压，让DC电源汇流牌处输出电压与电池端电压一致，避免打熔丝时造成打火花。

3）、打上熔丝后，给模块上电，打开关时，要注意先打上一个模块，让其正常工作后，再接着打上下一个，不可盲目一下子打几个模块。

4）、调测电源参数，根据《中国移动广东公司基站验收规范version2.5》里的要求，按照不同的电池设置正确的参数。

a、直流输出. 要求电源系统提供恒定的直流输出电压，根据具体使用的电池型号，应严格采用其供应商所要求的电压值。

b、系统均流.电源系统内各个整流器提供的输出电流应该相等，其均流误差≤±5%。

WCDMA RBS 3206RBS 3206简介及本调•WCDMA RBS3206 基站简介•WCDMA RBS3206 基站本调RBS 3206简介滤波器机框无线机框主单元机框电源转换机框RBS3206电源连接单元电源连接单元(DCCU)设备电源支持(可选)：DCF 31 (-48 to -60 V DC)DCF 32 (+24 V DC)RBS 3206电源开关单元电源开关单元：电源开关由下至上为：CB1、CB2、CB3、CB4、CB5、CB6、CB7、CB8、CB9、CB10电源的供电流程外界电源输入RBS 3206主单元主单元：1、CBU基本控制单元，槽位1,242、RAX板，槽位93、TX板，槽位10，114、RUIF无线单元接口板，槽位12CBU 接口电源接口传输1和2的接口传输3和4的接口GPS接口风扇控制总线访问基站的RG45网口访问基站的串口RUIF接口1扇区RU接口2扇区RU接口3扇区RU接口主单元与RU间的连接RURBS3206传输接口传输连接接口：传输接口与CBU 之间的内部连接。

TX1RX1TX2RX2RX4TX4RX3TX3RBS3206风扇控制单元风扇控制单元(FCU)：1、该单元通过外部控制线对设备风扇进行控制。

2、由该单元产生风扇低速告警。

3、FCU通过RS-485电缆与CBU连接。

RBS 3206远端单元滤波器机框无线机框滤波器机框：滤波器(FU)无线机框：1、电源开关单元。

2、无线单元(RU)。

3、该单元最多支持6个RUFU与RU的各接口及连接FU RURBS 3206本调•基站脚本的修改•登陆基站•O&M脚本的运行•基站配置脚本的运行•基站最终数据脚本的运行基站脚本的修改O&M脚本文件3206_OamAccess117基站设备配制脚本3206_SiteEquipment117基站分配脚本3206_SiteComplete_117以上文件中的红色字体的为要修改的内容。

WCDMA开站手册目录1 简介 (3)1.1 爱立信基站产品系列 (3)1.1.1 CDMA RBS 1000系列 (3)1.1.2 GSM RBS 2000系列 (3)1.1.3 WCDMA RBS 3000系列 (3)2 RBS3206简介 (4)2.1RBS3206结构 (4)2.2电源连接单元 (5)2.3电源开关单元 (5)2.4电源供电流程 (6)2.5主单元模块 (6)2.6CBU板接口 (7)2.7RUIF板接口 (8)2.8RU单元接口简介及与主单元间的连接 (9)2.9传输接口及与CBU之间的内部连接 (10)2.10风扇控制单元 (11)2.10.1 风扇控制单元(FCU)： (11)2.11远端单元 (12)2.11.1 滤波器机框： (12)2.11.2 无线机框： (12)2.12FU与RU的各接口及连接 (13)3 WCDMA基站开站所需软件的安装及硬件 (14)3.1Java软件 (14)3.1.1Java 1.3.1_09软件安装 (14)3.1.2 Java软件的配制 (14)3.2超级终端 (16)3.2.1 超级终端的设置 (16)3.2.2 超级终端的配置 (17)3.3 Mozilla Firefox 1.0, Netscape 4.7 or Internet Explorer 5.0 for EMAS, OE；WS-FTP (17)3.4 硬件 (18)3.4.1 Ethernet crossover RJ45 to RJ45 cable for RBS-Thin Client connection.网线 (18)3.4.2 Serial RS-232C, RJ45-Dsub9 cables for RBS-Thin Client connection.串口线 (18)4 RBS3206基站脚本数据 (19)4.1 O&M脚本文件3206_OamAccess1017 (19)4.2 基站设备配制脚本3206_SiteEquipment1017 (19)4.3 基站分配脚本3206_SiteComplete_1017 (19)5 RBS3206基站开站本调 (19)5.1 笔记本电脑与基站连接 (19)5.2 查看基站IP (20)5.3 修改电脑IP地址 (21)5.4 登陆基站EM (21)5.5 在EM中load基站脚本 (22)5.5.1 load O&M脚本3206_OamAccess.xml过程 (22)5.5.2 load基站配制脚本3206_SiteEquipment.xml过程 (30)5.5.3 load基站分配脚本3206_SiteComplete.mo过程 (40)6 如何创建CV (43)6.1 何为CV (43)6.2 超级终端中创建CV (43)6.3 在EM中的CV功能实现 (43)6.3.1 在EM中创建CV (43)6.3.2 在EM中激活一个CV (44)6.3.3 在EM中删除一个CV (45)7 查看基站状态 (45)7.1 传输状态 (45)7.2 查看ATM状态 (46)7.3 查看基站告警 (47)7.4 同步系统解锁 (49)7.5 查看FU、RU和RUIF之间的连线关系 (49)7.6 TMA(塔放)系统状态 (50)8、如何登录RNC与解闭基站小区 (51)9总结 (53)1简介本文主要介绍关于爱立信WCDMA 3206硬件简介、开站本调过程、开站时应注意的一问题。
