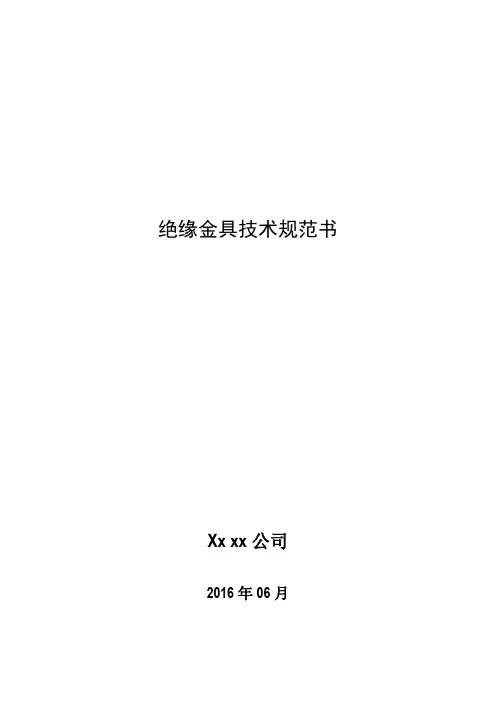

绝缘金具技术规范书Xx xx公司2016年06月1 适用范围1.1 本标准适用于符合DT/L1190《额定电压10KV及以下绝缘穿刺线夹》要求的额定电压10kV及以下架空绝缘电线的非承力接续与分支的绝缘穿刺线夹。
1.2 本标准必须与DL/T 757-2009《耐张线夹》要求的额定电压10kV及以下架空绝缘电线的固定和拉紧作用的耐张线夹。
2 引用标准GB/T 2314-2008 电力金具通用技术条件GB1173-1995 铸造铝合金技术条件GB/T 2317.4-2008 电力金具验收规则、标志和包装GB/T 2317.1-2008 电力金具试验方法机械试验GB/T 2317.3-2008 电力金具热循环试验方法GB5075-2001 电力金具名词术语GB2315-2008 电力金具标称破坏载荷系列及连接型式尺寸DL/T 764.1-2001 电力金具专用紧固件六角头带销孔螺栓DL/T 764.2-2001 电力金具专用紧固件闭口销DL/T 765.1-2001 架空配电线路金具技术条件GB14049-1993 额定电压10kV、35kV架空绝缘电缆GB12527-1990 额定电压10kV及以下架空绝缘电缆GB/T2317.4-2000 电力金具验收规则、试验方法、标志和包装DL/T683-2012 电力金具产品型号命名方法DL/T765.2-2004 额定电压10KV及以下架空绝缘导线金具DL/T1190-2012 额定电压10KV及以下绝缘穿刺线夹DL/T 757-2009 耐张线夹3 使用场合3.1穿刺线夹适用于10kV及以下架空绝缘线路中导线的非承力接续与分支。
3.2穿刺接地线夹适用于10kV及以下架空绝缘线路中电力线路的接地装置。
3.3楔型绝缘耐张线夹适用于10kV及以下架空绝缘铝芯线的终端或耐张段两端和绝缘子串一起，将架空绝缘导线固定和拉紧。
3.4楔型铝合金耐张线夹适用于10kV及以下架空绝缘铝芯线的终端或耐张段两端和绝缘子串一起，将架空绝缘导线固定和拉紧，绝缘罩与耐张线夹配套使用，起绝缘防护作用。
电力金具技术规范书一、产品必须符合技术标准GB 2314-97 电力金具通用技术条件GB/T 2317.1-2000 电力金具机械试验方法GB/T 2317.3-2000 电力金具热循环试验方法GB/T 2317.4-2000 电力金具验收规则、标志与包装GB/T 9327.4-1988 电缆导体压缩和机械连接接头试验方法热循环试验方法GB/T 5075-2001 电力金具名词术语DL/T 765.1-2001 架空配电线路金具技术条件DL/T 768.7-2002 电力金具制造质量钢铁件热镀锌层DL/T 683-1999 电力金具产品型号命名方法GB/T 5231-2001 加工铜及铜合金化学成分和产品形状GB/T 1175-1997 铸造锌合金Q/ZDJ 50-2006 额定电压10kV及以下绝缘穿刺线夹技术条件二、基本要求2.1 电力金具均应按现行有关标准及规定程序批准的图纸制造。
2.2 电力金具的破坏荷重应不小于标称值。
2.3 电力金具的电气接触性能应符合下列规定：a.导线接续处两端点之间的电阻，应不大于同样长度导线的电阻；b.导线接续处的温升应不大于被接续导线的温升；c.承受电气负荷的所有金具，其载流量应不小于被安装导线的载流量。
2.4 接续和接触金具对导线的握力与导线计算拉断力之比的百分值，应不小于表1 的规定：2.5 悬垂线夹对不同导线的握力，与导线计算拉断力之比的百分值，应不小于表2 的规定。
表22.6 制造电力金具的原材料，应按金具图纸规定的材料牌号选用，并符合有关材 料标准的技术要求。
2.7 电力金具的黑色金属制件除灰铸铁件外，其表面均应采用热镀锌防腐处理。
锌按GB 470—83《锌分类及技术条件》标准。
三、金具的结构3.1 线夹的曲率半径、悬垂线夹不小于被安装导线直径的8～10倍；螺栓型耐张 线夹不小于被安装导线直径的8～12倍。
3.2 悬垂线夹的悬垂角不小于25°。
XX办公楼10/0.4kV变电所技术规范书目录货物名称及数量 (1)1. 总则 (1)2. 技术要求 (2)一、10kV开关柜 (2)二、10/0.4kV干式变压器 (5)三、低压开关柜 (7)四、低压无功补偿柜 (13)4主要部件 (18)货物名称及数量1. 总则1.1 本设备技术规范书适用于XX有限责任公司新建的办公楼10/0.4kV变电所10kV开关柜、低压开关柜、变压器、无功补偿柜。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
1.4 本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。
2. 技术要求2.1 环境条件2.1.1 周围环境温度最高温度：不高于+40℃最低温度：不低于-40℃海拔高度：高原型1500m水平加速度: 0.25g垂直加速度: 0.125g污秽等级：Ⅲ级2.1.2 环境相对湿度：相对湿度（25o C）：日平均值不大于95%，月平均值不大于90%；2.1.3 地震烈度： 8级一、10kV开关柜1. 应遵循的主要现行标准GB11022-1999 《高压开关设备通用技术条件》GB3906-2006 《3~35kV交流金属封闭开关设备》GB2900 《电工名词术语》GB156 《标准电压》IEC298 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》GB1985-89 《交流高压隔离开关和接地开关》GB763-90 《交流高压电器在长期工作时的发热》2. 工程条件2.1 工程概况：XX有限责任公司新建的办公楼，10/0.4kV变电所10kV开关柜为户内型，高压金属封闭开关柜。
2.2 系统概况2.2.1额定电压： 10kV2.2.2长期运行电压： 10kV2.2.3 最高电压： 12kV2.2.4 额定频率： 50Hz2.2.5 中性点接地方式：不接地2.3 安装地点：户内2.4 开关柜基本技术参数2.4.1 开关柜本体2.4.1.1 形式： KYN-金属铠装移开式开关设备2.4.1.2 额定电压： 12kV2.4.1.3 额定频率： 50Hz2.4.1.5 水平主母线额定电流： 630A2.4.1.6 额定短时耐受电流（有效值）4s：31.5kA2.4.1.7 额定峰值耐受电流： 80kA2.4.1.9 额定绝缘水平：1min工频耐受电压（有效值）：相对地、相间、断路器断口：42（28）kV，隔离断口：49（35）kV；额定雷电冲击耐受电压（峰值）：相对地、相间、断路器断口：75（60）kV，隔离断口：85（70）kV；2.4.1.10防护等级外壳防护等级：IP4X2.4.2.11其余要求：按图纸要求2.5 技术性能要求2.5.1 框架和外壳2.5.1.1开关柜框架结构用至少2mm厚的覆铝锌板经柔性加工线一次成型的C型骨架组装而成，内部的分隔板也选用覆铝锌板。
10kV杆上变压器成套设备技术规范书第1部分：通用技术规范1 范围本规范规定了10kV柱上变压器台成套设备的变压器、综合配电箱、避雷器、熔断器、金具、铁附件、导体等设备材料招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本规范适用于10kV配变台区成套设施的招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的,但不局限于下列文件。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 1094 电力变压器GB 311.1 高压输变电设备的绝缘配合GB 1208电流互感器GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB/T 5585电工用铜、铝及其合金母线GB/T 6451油浸式电力变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 7295 运行中变压器油质量标准GB 11032 交流无间隙金属氧化物避雷器GB/T 13499 电力变压器应用导则GB/T 15164 油浸式电力变压器负载导则GB 15166.2高压交流熔断器第2部分：限流熔断器GB/T 17468 电力变压器选用导则GB 50150电气装置安装工程电气设备交接试验标准GB/T 4109交流电压高于1000V的绝缘套管DL/T 572 电力变压器运行规程GB 4208外壳防护等级（IP代码）GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备GB/T 10233低压成套开关设备和电控设备基本试验方法GB 13955剩余电流动作保护装置安装和运行GB 14048.2低压开关设备和控制设备第2部分：断路器GB/T 15576低压成套无功功率补偿装置GB/T 17626电磁兼容DL/T 375户外配电箱通用技术条件DL/T 499农村低压电力技术规程DL/T 614多功能电能表DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 2314电力金具通用技术条件GB/T 2317 电力金具试验方法GB/T 14049额定电压10kV架空绝缘电缆GB/T 3048电线电缆电性能试验方法GB/T15166交流高压熔断器DL/T640户外交流高压跌落式熔断器及熔断件订货技术条件Q/GWD13001高海拔外绝缘配置技术规范3 总则3.1一般规定3.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
10KV标准金具技术规范一、范围本标准适用于额定电压10kV及以下架空电力线路、变电站及电厂配电装置用的电力金具（以下简称金具）。
对低压配电网使用的同类金具可参照使用本标准，对在严重腐蚀、污秽的环境，高海拔地区、高寒地区等条件下使用的金具尚应满足其它标准的有关规定。
二、采用标准执行标准：GB2314-2008电力金具通用技术条件。
引用标准：GB2315-85 电力金具 标称破坏荷重系列及零件联结尺寸GB2316-85 电力金具 产品型号命名方法GB2317-85 电力金具 验收规则、试验方法、标志与包装GB978-67 可锻铸铁件 分类及技术条件GB1348-78 球墨铸铁件GB5075-85 电力金具名词术语GB1184-80 形状和位置公差的规定GB1804-92 一般公差 线性尺寸的未注公差GB196-81 普通螺纹 基本尺寸(直径1-600MM)GB5958-86 绝缘子金属附件热镀锌层通用支技术条件GB/T4056-94 高压线路悬式绝缘子连接结构和尺寸JB/T8177-95 绝缘子金属附件热镀锌层通用技术条件DL/T 765.1 架空配电线路金具技术条件DL/T 763 架空线路用预绞式金具技术条件DL/T768.7 电力金具制造质量 钢铁件热镀锌层GB/T 1043 硬质塑料简支梁冲击试验方法GB/T 1410 固体绝缘材料体积电阻率和表面电阻试验方法GB/T 2951.2 电缆绝缘和护套材料通用试验方法 第1部分；通用试验方法 第2节；热老化试验方法GB/T2951.4 电缆绝缘和护套材料通用试验方法 第1部分；通用试验方法 第4节；低温试验GB/T3048.7 电线电缆电性能试验方法 耐电痕试验GB 9327 电缆导体压缩和机械连接接头试验方法GB 14049 额定电压10、35kV架空绝缘电缆GB2320-85 耐张线夹 GB2323-85 球头挂环GB2324-85 碗头挂板 GB2325-85 U型挂环GB2327-85 挂板 GB2328-85 联板GB2329-85 U型螺丝 GB2334-85 线卡子GB2336-85 防震锤 GB2338-85 间隔棒有关的专业标准和企业标准三、性能特点3.1我们生产的金具是严格地按现行有关标准及规定程序批准的图样制造的，金具的标称破坏载荷及连接型式尺寸符合GB2315的规定。
线路金具通用技术规范线路金具采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需线路金具的技术规范，依据《国家电网公司输变电工程通用设计金具分册丛书》中通用设计图纸选择通用设计金具串型名称和对应图纸编号，并填写需求串型数量，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写项目需求部分。
如确实需要改动以下部分，项目单位应填写专用部分技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人响应技术规范专用部分中招标人提出的通用设计金具串型对应的“串型数量”，档内金具“型号”及“数量”，所需串型技术参数自行对照通用设计图纸（国家电网公司输变电工程通用设计金具分册丛书）。
如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料、图纸和试验报告 (2)1.5 标准和规范 (2)1.6 必须提交的技术数据和信息 (3)2 技术参数和性能要求 (4)2.1 一般规定 (4)2.2 通用技术要求 (4)2.3 分类要求 (6)3 试验 (12)3.1 一般规定 (12)3.2 抽样试验 (12)3.3 型式试验 (13)3.4 例行试验 (13)4. 工厂检验、监造及成品检验 (14)4.1厂检验及监造 (14)4.2成品检验 (14)5标识与包装、运输及交货 (14)5.1 概述 (14)5.2 标识与包装要求 (14)5.3 装运及交货 (15)6 技术服务 (15)附录A 供货业绩表 (16)附录B 工艺控制一览表 (16)附录C 主要生产设备清单 (16)附录D 主要试验设备清单 (16)附录E 主要原材料产地清单 (16)附录F 主要外协件产地清单 (17)附录G 本工程人力资源配置表 (17)附录H 产品清单 (18)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
河北宏顺电力器材科技有限公司河南配电网综合节能改造项目物资采购技术规范（金具卷）线路金具通用技术规范二〇一八年三月河北宏顺电力器材科技有限公司线路金具采购标准技术规范使用说明1. 物资采购标准是国家电网公司招标、采购的规范性文件，分为通用部分和专用部分。
通用部分用于收录对于产品生产、质量、技术服务、试验检验、监造，以及设计接口的一般规定和技术要求。
专用部分用于收录标准技术参数、组件材料配置要求、使用环境条件、产品预设方案及相关说明。
2. 项目单位在使用过程中，应根据工程需求，选择所需专用技术规范，并在招标文件中直接引用，原则上不能更改本规范中固化的技术参数。
确需修改的技术参数，须在招标文件中以差异表形式予以表现，并根据国家电网公司规定，加盖各单位或物资部公章，提交招标评审委员会确定。
3. 本标准通过招标文件的引用，成为招标文件的组成部分。
在招标文件中无特殊规定的技术要求和参数，以本标准中规定为准。
凡招标文件中载明的技术要求和参数，以招标文件为准。
1河北宏顺电力器材科技有限公司目次1总则 (5)1.1一般规定 (5)1.2投标人应提供的资格文件 (5)1.3工作范围和进度要求 (5)1.4技术资料、图纸和试验报告 (6)1.5标准和规范 (6)1.6必须提交的技术数据和信息 (7)2技术参数和性能要求 (8)2.1一般规定 (8)2.2通用技术要求 (8)2.3分类要求 (10)3试验 (16)3.1一般规定 (16)3.2抽样试验 (16)3.3型式试验 (17)3.4例行试验 (17)3.5 试验方法 (17)4工厂检验、监造及成品检验 (17)4.1厂检验及监造 (17)4.2成品检验 (17)5标识与包装、运输及交货 (18)5.1概述 (18)5.2标识与包装要求 (18)5.3装运及交货 (18)6技术服务 (19)附录A供货业绩表 (19)附录B工艺控制一览表 (19)附录C主要生产设备清单 (20)附录D主要试验设备清单 (20)附录E主要原材料产地清单 (20)附录F主要外协件产地清单 (20)附录G本工程人力资源配置表 (21)附录H产品清单 (21)2河北宏顺电力器材科技有限公司1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
配电网10kV架空绝缘导线技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。
本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。
本规范由中山供电局生技部负责解释。
1.应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
现行标准如下：GB 14049－93 额定电压10kV、35kV架空绝缘电缆2．使用条件2.1 运行条件2.1.1 系统标称电压和频率：10kV，50Hz。
2.1.2 系统最高运行电压：12 kV。
2.1.3 系统接地方式：不接地、消弧线圈接地。
2.2 环境条件2.2.1 环境温度：-10℃～+45℃。
3.2.2 亚热带海洋性气候，轻度盐污腐蚀。
2.3 敷设条件架空敷设。
2.4 运行要求2.4.1 电缆导体的最高长期允许工作温度为90℃。
2.4.2 短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃。
2.5 电缆的允许弯曲半径电缆的允许弯曲半径应不小于电缆弯曲试验时圆柱体直径。
3.技术要求架空绝缘导线，其技术参数除应符合 GB 14049 -93的要求以外，还应满足以下要求。
3.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体采用紧压圆形硬铝线。
铝导体材料为A00铝。
3.2 挤出交联工艺导体屏蔽、绝缘应采用共挤工艺，化学交联或温水交联。
3.3 绝缘普通型绝缘标称厚度为 3.4mm ，绝缘厚度平均值应不小于标称值，其最薄处测量厚度应不小于 3.1mm ，最大测量厚度应不大于3.7mm 。
110、220kV架空送电线路金具标准技术标书编号：0119201052201112中国南方电网有限责任公司2011年12月目录1总则 (1)2工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (2)4使用条件 (3)4.1 正常使用条件 (4)4.2 特殊使用条件 (5)5技术要求 (5)5.1金具主要技术参数 (5)5.2 基本要求 (6)5.3 分类要求 (7)5.4 材料及防腐 (9)5.5 结构及尺寸公差 (10)6 试验要求 (11)6.1 概述 (11)6.2 型式试验 (11)6.3 抽样试验 (12)6.4 例行试验 (12)7 技术文件要求 (13)7.1 生产进度表 (13)7.2 文件和图纸 (13)8监造、包装、运输、安装及质量保证 (14)8.1监造 (14)8.2. 标志与包装 (14)8.3运输 (15)8.4 安装指导 (15)8.5 质量保证 (15)9 设备技术参数和性能要求响应表 (16)10 备品备件及专用工具 (16)10.1必备的备品备件、专用工具和仪器仪表 (16)10.2 推荐的备品备件、专用工具和仪器仪表 (16)11 主要元器件来源 (16)12 技术差异表 (17)13 投标方需说明的其它问题 (18)14 附图目录： (18)1总则1.1 本标书适用于中国南方电网公司(项目单位填写)电网建设工程项目采购的110、220kV架空送电线路金具，它提出了该设备的使用条件、技术要求、试验方法、检验规则、标志及包装等方面的技术要求。
1.2 本标书提出的是最低限度的技术要求。
凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本标书的条文提出异议，则意味着投标方提供的设备完全符合本标书的要求。
