离心式冷水机组的运行操作与维护1、离心式冷水机组系统机组由1台压缩机（带整体式增速齿轮）、开启式电机、冷凝器、蒸发器和流量控制室组成。
运行时，载冷剂（冷水或盐水）流过蒸发器，蒸发器内的制冷剂蒸发吸热。
随后载冷剂被泵送到风机盘管或其它空调末端装置中去，在翅化的盘管中流动，带走空气的热量。
载冷剂吸热后温度升高，然后返回冷水机组，形成了闭式循环。
来自蒸发器的制冷剂蒸气流入压缩机，经旋转叶轮加压升温后排入冷凝器。
由冷却塔提供的冷却水吸收制冷剂蒸气的热量，使之冷却、冷凝，冷凝后的制冷剂液体从冷凝器流入流量控制室，由里面的节流装置来控制蒸发器的制冷剂供液量，这样就完成了整个制冷剂循环。
由于冷水机组的主要部件是按满负荷制冷量来选定的，而大多数系统用于满负荷运行的时间很少，只占整个运行时间中相当少的一部分，非变速驱动装置的冷水机组是靠位于压缩机叶轮进口处的导流叶片（PRV，又称进口导叶）来调节进入蒸发器的制冷剂流量，来维持蒸发器的冷水出口温度恒定。
2、冷水机组的启动操作2.1 启动前的检查项目（1）检查蒸发器制冷剂液位，应在视镜 2/3 处能见到制冷剂；（2）检查油槽中的油位，正确的油位应在上视镜1/2 处；（3）检查油温，保持在比冷凝温度高 27.8℃的目标值，如果油温低于 22℃，机组不能开机；（4）检查手动油泵油压；（5）检查冷水、冷却水流量。
一般在冷水机组的冷水与冷却水进口处配有流量开关，若流经机组的冷水、冷却水流量不够的话，控制中心是不允许冷水机组启动的。
2.2、冷水机组的启动及停止按下压缩机启动开关，它会自动弹回到运行的位置，机组开始启动。
（1）在启动程序的前 50s，是系统预先润滑阶段，等待系统的油压稳定之后完成 50s 预运行之后，压缩机将启动；在惯性停机的150s 当中，油泵将继续运行。
（2）配有机电启动器的冷水机组，Y—Δ转换时间为12s左右。
（3）导流叶片由 10%逐渐开启，直至限流百分比设定值；在正常停机时，应手动关闭导流叶片至 50%左右，再停止机组运行。
麦克维尔离心式冷水机组参数【实用版】目录一、麦克维尔离心式冷水机组概述二、麦克维尔离心式冷水机组的优点三、麦克维尔离心式冷水机组的参数四、麦克维尔离心式冷水机组的应用范围五、麦克维尔离心式冷水机组的维护与保养正文一、麦克维尔离心式冷水机组概述麦克维尔离心式冷水机组是一种采用离心式压缩机的中央空调系统，具有结构紧凑、性能稳定、能耗低等优点。
该机组采用空调专用前向多翼离心式风机，具有效率高、噪声低、能耗少、结构精。
等特点，采用了高品质的空调风机厂家产品，保证了品质和可靠性。
二、麦克维尔离心式冷水机组的优点1.高效节能：麦克维尔离心式冷水机组采用离心式压缩机，具有较高的热效率，可降低能耗，节省运行成本。
2.结构紧凑：采用离心式压缩机使得整个机组结构紧凑，占地面积小，便于安装和维护。
3.性能稳定：离心式压缩机运行平稳，振动小，可确保整个空调系统的运行稳定。
4.低噪音：麦克维尔离心式冷水机组采用高品质的风机，具有低噪音的特点，可为使用者提供一个安静的环境。
三、麦克维尔离心式冷水机组的参数1.蒸发温度：蒸发温度与低压压力有关，例如 R22 冷媒低压压力为 4 公斤时，蒸发温度大约为 0 度。
蒸发温度一般与蒸发器出水温度相差 7 度。
2.冷凝器进出水温度：冷凝器进出水温度会影响到空调系统的制冷效果。
一般来说，冷凝器进水温度应高于蒸发器出水温度，以确保制冷效果的实现。
3.过热度：过热度指的是压缩机回气温度与蒸发温度差。
一般调节在8 度，即蒸发温度为 0 度时，压缩机的回气温度应为 8 度。
四、麦克维尔离心式冷水机组的应用范围麦克维尔离心式冷水机组广泛应用于商业建筑、工业厂房、办公楼等场所的中央空调系统，为使用者提供舒适的室内环境。
五、麦克维尔离心式冷水机组的维护与保养为了确保麦克维尔离心式冷水机组的正常运行和延长使用寿命，需要定期进行维护与保养。
具体包括：1.定期清洗蒸发器和冷凝器，以确保其良好的热交换效率。
2.检查压缩机运行状况，如有异常噪音、振动等现象，应及时进行检修。
安装维护手册IMM WSCWDC -5类别：冷水机组时间：2006.3替代：IMM-WSCWDC-4单／双压缩机离心式冷水机组WSC/WDC 050、063、079、087、100、126 制冷WCC 100，113，126HSC/HDC 050、063、079、087、100、126 热回收麦克维尔目录介绍概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 应用┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 命名法则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3安装收货及装卸┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 定位及安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5 操作/待机条件限制┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 5 系统水量┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄7 低冷凝器水温的操作┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄7 水路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 水流开关┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 冷却塔┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 热回收机组┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 保温现场指导┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄13 机组参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄15 油冷却器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄15 油加热器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄19 安全阀┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄19 电气┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄20 接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄20 远程启动柜显示连线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄21 控制器接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22 机组联动设置┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄26 开机前系统检测表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄28操作操作者职责┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29 备用电源┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29 MicroTech II 控制器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29 能量控制系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31 喘振与失速┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 34 油路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34 热气旁通系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36 冷凝器温度┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36维护压力/温度表格┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄37 例行维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄38润滑油┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 38 更换油过滤器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 38 制冷循环┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 38 电气系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 39 清洁和保护—┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 40 季节性维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 40 一年一次停机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 40 一年一次开机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 系统检修（如果必要的话）┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 压力安全阀的更换┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 抽储┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42 试压┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42 检漏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42 抽真空┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42 制冷剂充注┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 43表格维护时间表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄45 服务程序授权声明介绍概述McQuay的离心式冷水机组在优化的制冷系统匹配的基础上，利用先进的自动控制系统，精确的控制机组在运行中的各个环节，使机组始终处在最佳的运行状态。
离心式冷水机组产品安装使用维护保养手册1113离心式冷水机组产品安装使用维护保养手册1：安装前准备1.1 安装位置选择详细描述如何选择离心式冷水机组的安装位置，包括空间要求、通风要求等内容。
1.2 环境要求说明离心式冷水机组的安装环境要求，包括温度、湿度、污染物等。
1.3 供电要求描述离心式冷水机组的电源要求，包括电压、电流、接地等。
1.4 配管要求解释离心式冷水机组的配管要求，包括进出水管道的连接、支撑、保温等。
1.5 控制系统安装介绍离心式冷水机组的控制系统安装流程，包括控制面板安装、线缆连接、参数设置等。
2：安装步骤2.1 运输和搬运详述离心式冷水机组的运输和搬运过程，包括使用起重设备、固定机组等。
2.2 安装机组指导离心式冷水机组的安装步骤，包括底座固定、机组放置、进出水管道连接等。
2.3 安装配管说明离心式冷水机组的配管安装步骤，包括水泵连接、冷却塔连接、冷却水管道连接等。
2.4 安装控制系统描述离心式冷水机组控制系统的安装方法，包括控制箱安装、线缆接线等。
2.5 接通电源指导离心式冷水机组的电源接通步骤，包括检查线缆连接、接地等。
3：使用说明3.1 启动和停机操作详细描述离心式冷水机组的启动和停机操作流程。
3.2 运行状态监测解释离心式冷水机组的运行状态监测方法，包括温度、压力等的监测。
3.3 清洁和维护介绍离心式冷水机组的清洁和维护要求，包括定期清洗、更换滤网等。
3.4 故障处理提供离心式冷水机组故障处理的方法和步骤，包括常见故障的排除方法。
3.5 停机维护描述离心式冷水机组的停机维护工作，包括冷冻系统排空、水泵维护等。
4：安全警示4.1 安全操作注意事项提醒用户在操作离心式冷水机组时需要注意的安全事项。
4.2 紧急停机描述离心式冷水机组发生紧急情况时的停机方法。
4.3 安全维护提供离心式冷水机组维护过程中的安全操作指南。
附件：本文档涉及的附件包括机组安装示意图、配管连接示意图、控制系统接线图等，详见附件文档。
目录介绍概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 应用┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3安装机组结构┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4操作油路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31 油泵┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32热气旁通系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34 维护例行维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 润滑油┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35更换油过滤器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35制冷循环┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36电气系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39清洁和保护—┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39 季节性维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39一年一次停机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 一年一次开机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 系统检修（如果必要的话）┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41 压力安全阀的更换┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41抽储┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41试压┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41检漏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41抽真空┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄42制冷剂充注┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄42表格概述McQuay 的PE 、WS 系列离心式冷水机组在优化的制冷系统匹配的基础上，利用先进的自动控制系统，精确的控制机组在运行中的各个环节，使机组始终处在最佳的运行状态。
麦克维尔螺杆冷水机组维修保养手册目录1.麦克维尔单螺杆冷水机组日常操作流程……………………32.触模式显示屏操作简介………………………………………43.麦克维尔单螺杆冷水机组日常维护…………………………54.麦克维尔单螺杆冷水机组常见故障分析……………………65.麦克维尔单螺杆冷水机组系统流程图………………………76.麦克维尔单螺杆冷水机组技术参数 (8)日常开机1.启动冷冻水水泵和冷凝水泵。
2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。
3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。
5.机组启动后听压缩机有无发出异常噪音。
6.当排气压力1．4Mpa 或冷凝器进水温度28℃时，启动冷却塔风扇。
7.观察蒸发器出水温度显示是否正常。
日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。
获取更多资料微信搜索蓝领星球2.停止冷凝水水泵与冷却塔风扇。
3.待蒸发器出水温度高于15℃后停止冷冻水水泵。
长期停机如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。
紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。
麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。
在使用时注意表面清洁，勿用硬物将表面划伤。
触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A 、（Download ）下载程序B 、（Uploap ）上载程序C 、（Copy ）拷贝程序D 、（Contrast ）亮度调节E 、（Run ）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。

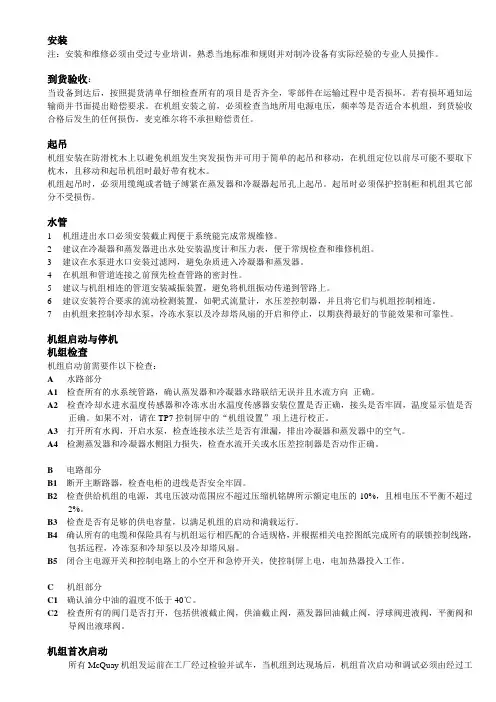

安装注：安装和维修必须由受过专业培训，熟悉当地标准和规则并对制冷设备有实际经验的专业人员操作。
到货验收：当设备到达后，按照提货清单仔细检查所有的项目是否齐全，零部件在运输过程中是否损坏。
若有损坏通知运输商并书面提出赔偿要求。
在机组安装之前，必须检查当地所用电源电压，频率等是否适合本机组，到货验收合格后发生的任何损伤，麦克维尔将不承担赔偿责任。
起吊机组安装在防滑枕木上以避免机组发生突发损伤并可用于简单的起吊和移动，在机组定位以前尽可能不要取下枕木，且移动和起吊机组时最好带有枕木。
机组起吊时，必须用缆绳或者链子缚紧在蒸发器和冷凝器起吊孔上起吊。
起吊时必须保护控制柜和机组其它部分不受损伤。
水管1机组进出水口必须安装截止阀便于系统能完成常规维修。
2建议在冷凝器和蒸发器进出水处安装温度计和压力表，便于常规检查和维修机组。
3建议在水泵进水口安装过滤网，避免杂质进入冷凝器和蒸发器。
4在机组和管道连接之前预先检查管路的密封性。
5建议与机组相连的管道安装减振装置，避免将机组振动传递到管路上。
6建议安装符合要求的流动检测装置，如靶式流量计，水压差控制器，并且将它们与机组控制相连。
7由机组来控制冷却水泵，冷冻水泵以及冷却塔风扇的开启和停止，以期获得最好的节能效果和可靠性。
机组启动与停机机组检查机组启动前需要作以下检查：A水路部分A1检查所有的水系统管路，确认蒸发器和冷凝器水路联结无误并且水流方向正确。
A2检查冷却水进水温度传感器和冷冻水出水温度传感器安装位置是否正确，接头是否牢固，温度显示值是否正确。
如果不对，请在TP7控制屏中的“机组设置”项上进行校正。
A3打开所有水阀，开启水泵，检查连接水法兰是否有泄漏，排出冷凝器和蒸发器中的空气。
A4检测蒸发器和冷凝器水侧阻力损失，检查水流开关或水压差控制器是否动作正确。
B电路部分B1断开主断路器，检查电柜的进线是否安全牢固。
B2检查供给机组的电源，其电压波动范围应不超过压缩机铭牌所示额定电压的10%，且相电压不平衡不超过2%。
麦克维尔螺杆冷水机组维修保养手册目录1.麦克维尔单螺杆冷水机组日常操作流程 (3)2.触模式显示屏操作简介 (4)3.麦克维尔单螺杆冷水机组日常维护 (5)4.麦克维尔单螺杆冷水机组常见故障分析 (6)5.麦克维尔单螺杆冷水机组系统流程图 (7)6.麦克维尔单螺杆冷水机组技术参数 (8)日常开机1.启动冷冻水水泵和冷凝水泵。
2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。
3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。
5.机组启动后听压缩机有无发出异常噪音。
6.当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。
7.观察蒸发器出水温度显示是否正常。
日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。
2.停止冷凝水水泵与冷却塔风扇。
3.待蒸发器出水温度高于15℃后停止冷冻水水泵。
长期停机如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。
紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。
麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。
在使用时注意表面清洁，勿用硬物将表面划伤。
触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（CopR）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。
l设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定温度，每按键一次温度改变0．1℃。
目录介绍概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 应用┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3安装机组结构┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 收货与起吊┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄8 落位与安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄8 水路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 水泵┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 蒸发器与冷凝器水路┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄9 油冷却器管路┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 水冷式油冷却器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 制冷剂冷却油冷却器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14 安全排空管道┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14 电气┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄16 制冷电气系统基本原理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄16 动力线的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄17 配有启动器的机组动力线的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄19 控制器的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄19 调试控制线路┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄20 保护电容┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄20操作操作者职责┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22 铭牌┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22 MicroTech 控制器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22 能量控制系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄27 导叶操作┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄27 测量值┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄30 导叶速度调整┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄30 油路系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31 油泵┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32 热气旁通系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34维护例行维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 润滑油┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 更换油过滤器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35 制冷循环┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36电气系统┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 39 清洁和保护—┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39 季节性维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39 一年一次停机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 一年一次开机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 系统检修如果必要的话┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 压力安全阀的更换┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 抽储┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41 试压┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 检漏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 抽真空┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42 制冷剂充注┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42表格开机前的机组检查表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 43 维护时间表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 44 离心机组运行日志┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 46介绍概述McQuay的PE、WS系列离心式冷水机组在优化的制冷系统匹配的基础上,利用先进的自动控制系统,精确的控制机组在运行中的各个环节,使机组始终处在最佳的运行状态;在制作工艺上的严格要求以及对引进部件的质量的严格把关;使Mcquay离心式冷水机组在运行中具有更加稳定、可靠的性能;每一台冷水机组出厂前都要进行严格的结构质量检查和精确的性能测试,保证了机组在出厂后的使用、运行中的可靠性;根据各地区的环境气候不同,以及客户对各机组的运行状态的要求不同;我公司提供了不同系列不同规格的冷水机组,充分满足了客户对机组的选择需求;PE系列分为PEH 系列含一个压缩机、一个冷凝器和蒸发器,PFH系列含两个并联运行的压缩机、一个蒸发器和冷凝器;WS系列分为 WSC系列含一个压缩机、一个冷凝器和蒸发器,WDC系列含两个并联运行的压缩机、一个蒸发器和冷凝器;标准冷水机组所使用制冷剂为R134a,属绿色环保制冷剂,正压运行,保证了机组系统的纯净度,提高了制冷剂的利用率及机组的运行性能的稳定性;减少了机组的使用尺寸和重量;机组基本规格有PEH/PFH/WSC/WDC 063、079、087、100和126,冷量范围在80到2500冷吨;应用本手册提供的安装、操作和维护过程适用于标准的PE,WS系列机组;如果客户要对机组的结构安装进行改变,须向Mcquay 公司进行咨询;所有McQuay离心机组在发运前均在厂内试验而且工地初次调试是由McQuay 授权的技术服务人员完成,因为调试过程的错误可能会影响到设备的保修;正常保修包括那些经过证明是材料缺陷或工厂生产疵品的部件,有关保修的具体细节详见随机保修单或本手册结尾部分;McQuayPE系列离心机组配套设备选用的冷水塔是按冷凝器最大进水温度24ºC—32ºC来选取的,低的进水温度是符合低能耗要求的但应有一个最小限度,最佳进水温度和冷却塔风机控制请参考McQuay产品手册955应用部分;安装机组结构：McQuay 离心式冷水机组具有优越的制冷系统、先进的控制系统和合理的结构装配;系统流程结构：图1图2-1 PEH 系列机组结构图 图2-2 PFH 系列机组结构图图3-1 WSC 系列机组结构图图3-2 WSC/WDC 系列机组结构图图3-3 WSC/WDC 系列蒸发器进出水管图3-4 WSC 系列节流机构图注意机组的规格不同,可能节流系统的安装位置也不相同收货与起吊机组到货后,应立即检查,确定机组是否完好,随机附属部件是否齐全;所有麦克维尔冷水机组价格均为出厂价格,对于因起吊或装运所导致的机组损坏,应由承运方负责赔偿;机组运输底座只有在最后落位时方可拆除;使用强化绳索进行机组吊装时,要严加小心,以免损坏控制器和机组管道,关于机组重心,请查看尺寸图表;机组的四个角上均有绳索吊装孔参见图2和图3,吊装时,四孔务必同时起吊,确保机组水平,落地时要小心,避免机组震动过大对机组造成伤害;起吊机组时,应使用横杠支撑,以防绳索损坏控制器及管路;注意机组到货时,制冷剂管路和油路上的阀门都是关闭的,只有在调试时,技术服务人员才会打开各管路阀门.落位与安装机组应水平放置在水泥或钢基等坚固的平面上,机组基础必须在支撑机组运行重量的强度之上;机组周围应留有足够的空间,方便于服务人员的调试和维修,为可能发生的蒸发器/冷凝器换热管的更换提供必要的维修条件,具体要求见下表：蒸发器/冷凝器筒体长度英尺/米要求留有穿梭间的最小长度英尺/米16/4.88 18/5.4914/4.27 16/4.8812/3.66 14/4.278/2.44 10/3.05其它各边的维修空间要求不少于3英尺或1米宽;机组在安装时,可不用螺栓,但要确保机组安装水平,无滑动,最好是利用机组四脚处的11/8″的安装孔进行固定,同时应将随机所带的橡胶垫放在机组垫板的四个角下,减少机组的在运行时的震动;水路系统●水泵注意：不要使用3000转/分或者两极电机水泵对50HZ电源而言,因为这种泵常伴有过大的噪音和振动;如果采用二极电机水泵,其转速与压缩机电机基本一致,这样可能产生共振;如果可能的话,建议使用1450转/分对50HZ电源而言或者四极电机水泵,1750转/分对60HZ电源而言;●蒸发器和冷凝器水路所有PEH/PFH和WSC/WDC系列冷水机组的蒸发器和冷凝器都采用卡箍或法兰联接,安装者须按系统尺寸要求和容量表的要求提供相应的联接方式;注意：如果对水管接头进行施焊,那么接管上的感温包和传感器等应取下,以免损坏;容器水盖的进出水管上均装有水塞,其作用为连接测压设备工厂会根据客户的需要决定是否安装水压差开关用于检查进出水水压确定其流量;容器的进出水压降及流量参见McQuay文件955;蒸发器水盖上进出水管位置是随容器的设计而确定,请参看图2和图3；冷凝器的进出水管按图纸要求和接管上的标志进行连接;要求处于最冷状态的冷却水进入冷凝器的底部,以加大过冷度,请参看图2和图3;容器水盖的上下部位都安装有水塞,上部水塞为容器内的空气排空在水泵运行时,使用方法：缓慢旋动水塞,直到有空气喷射出,如果有水喷出,说明容器中已无空气,注意：请不要旋下水塞；下部为排水,当机组长时间停机时,要对容器的剩余水进行排空,这时可旋下底部水塞进行放水,同时旋开上部水塞,平衡容器内压力,有助排空;注意：蒸发器的进水温度不得高于43°C,否则会造成安全阀开启制冷剂跑掉和损坏控制元件;管道应该进行合适支撑,以减轻连接部分所随承受的压力,蒸发器水路管道应包裹保温材料进行保温,各进水处应有20目的过滤器,同时还应有足够的截止阀,以便排尽容器中的积水;管道的进出水处还应安有温度计,并在高点处设有排气口;如果有必要,容器两头的水盖可以进行调换安装,只需注意换上新的垫片即可;如果水泵的噪声和振动过大,可考虑采用隔音和减振措施;如果采用冷却塔供水,需用流量平衡阀;如果冷却塔的水太冷,就应调整冷却水的水流量和调整冷却塔风扇;油冷却器管路●水冷式油冷却器有些PEH/PFH、WSC/WCD冷水机组在出厂前就已经配有水冷式油冷却器;冷却器连接的水管、水过滤器40目、电磁阀、排放阀或水塞等均应在现场按图纸要求安装,其冷却器的水源可能是内部水源冷冻水也可以是外部水源自来水;图4-1机组油路冷却流程图内部水源-冷冻水如果采用冷冻水作为冷却水水源时,油冷却器冷却水管一般要跨接在水泵的进出水两端,这样水泵工作时将其全部压差加在油冷却系统上,这种方法在大多数系统中使用;但有一些安装要求油冷却水管跨接在蒸发器的进、出水管上,此时通过蒸发器的水压降大于油冷却器冷却水路的水压降来提供水能,此冷却水路压降应包括所有组件和管路中的损失;图4-2机组油路冷却流程图外部水源-自来水如果采用自来水作为水源,水应排入一个开式的排水装置中,以防止因虹吸作用将水又吸入油冷却器中,或者排入冷却塔的回水管中;因为是外部水源所以要保证水路的清洁;并且排入冷却塔的回水管口要高于冷却塔的最高水位,如果低于水位线时,同样会发生虹吸现象;表：油冷却器最大需水量及其压降型号进水温度为30°C时的最大需水量m 3/h ①水压降KPa PEH063 1.48 5.2注：①为通过1寸过滤器、电磁阀、水量调节阀和油冷却器的水压降;图5-1 WS 系列油冷结构图5-2 WS 系列油冷及管路图5-3 WDC100/126系列油冷管路结构在油冷却系统油温的控制上,采用热平衡自动调节阀,它是通过油温的大小自动调节管路中的水流量,保证了油温的稳定性;调节是根据压缩机轴承的供油温度在32°C -43°C范围之内,自动调整油冷却器的水流量,此调节阀是由一个装在供油管上的温度传感器来控制的;对于只靠制冷剂来冷却油的冷却器系统机组,则不需要此类热平衡调节阀;采用冷冻水作冷却介质时,油冷却器的供油温度应取下限值,不过开机之初,温度可能会偏高;如果机组没有随机配备油冷却器供水管路的电磁阀,又要求安装该阀,建议安装商采用ASCO型8210B27麦克维尔零件号350A484H45或麦克维尔对其质量予以认可的电磁阀;切勿将油冷却器的管道与单流程的蒸发器并行组合在一起,以免油冷却水量不足;注意：油冷却器的进水温度不得超过32°C;●制冷剂冷却油冷却器对于使用CE046/CE048/CE050或CE063压缩机的机组,油冷却器利用制冷剂作为冷却介质;对于用自来水和冷冻水作为冷却介质的油冷均不能满足特殊订单要求时,也应用制冷剂作为冷却介质的油冷却器;配CE063压缩机的机组,从冷凝器出来的过冷制冷剂通过热力膨胀阀后进入油冷却器变为汽液混合态后进入蒸发器,其制冷剂的供给流量由油冷却器供油管出口处的温度控制,以保证油温均在32 -43°C的范围内;配CE046/048/050压缩机没有装水调节阀,而是通过在制冷剂液管中开一小孔分流制冷剂来控制油温;安全排空管道作为安全措施,每台冷水机组在容器如蒸发器和冷凝器上均安装有安全阀,以便容器内压力过高时向大气释放,减低容器压力;如果地方法规有要求,那么在安全阀上要接一排空管通室外;注意：管道连接前,要去掉阀内的塑料塞如果有的话,管道联接按地方要求办理；如果没有地方标准,建议按ANSI/ASHEAE15-1987标准执行;冷凝器上装有一个三通截止阀,此阀上装了两个安全阀,一阀工作,一阀备用;但这种设计仅对小冷凝器适用;具体结构见图6-1和图6-2;图6-1 PEH/PFH系列冷凝器安全阀结构注意：当三通截止阀调节阀芯在内端时,1号安全阀为开,当阀芯在外端时,2号安1．1号安全阀 2．2号安全阀 3．三通截止阀4．三通截止阀调节位对于大容量冷凝器而言,两个安全阀必须同时工作;全阀为开;图6-2 WSC/WDC系列冷凝器安全阀组结构图如果双安全阀中一个安全阀出现问题,截止阀会将损坏的阀隔离,同时另外一个安全阀承担保护作用,同时可以对已损坏安全阀进行更换;操作方法请参看图6-1和图6-2当安装排空管到双安全阀时,排空管的尺寸根据一个安全阀的大小来选择,然后连接到两个阀上;对于大容量的冷凝器,两个安全阀必须同时使用,排空管的尺寸根据两个安全阀的大小选择;电气制冷电气系统基本原理图7-1 制冷循环基本电路图7-2 离心冷水机组基本电路导线、保险丝等规格按电气要求执行,标准NEMA电机启动器要满足McQuay说明书的要求,具体要求参见机组说明材料或者麦克维尔955号文件;切记：电压波动应控制在≤–10% — +10% 范围内,相与相之间的电压不平衡值不得超过3%,否则电机中的温度将急剧升高;例如：当电压不平衡达到3.5%时,电机的温度大约要升高25%;注意：机组出厂前已充足制冷剂,系统管路间的阀门都已关闭,机组调试时或长期停机后再次开机时,这些阀必须开启;●动力线的接线机组在开机时必须对动力线的相序进行检查,面对压缩机的电机端,相序为1—2—3时,电机的旋转方向为顺时针方向可参看压缩机上的标识,通过启动柜向压缩机的接线必须注意相序;在1—2—3相序时,L1接T1和T6、L2接T2和T4、L3接T3和T5,旋向正确,参见接线凳盒内的接线图;相序用GE No.5467032365相序仪测定,在连接启动器和压缩机及检查连线之前,启动器内的ㄚ—△的转换时间应调至6—15秒之间,如有麦克维尔IQ—1000或IQ—500电机保护控制器,则按IM392的要求调整;当压缩机还是处于一种危险状态就开始进行转换时,应该对其起动转换时间进行调整工厂规定时间为8秒;要求在压缩机电机转速达到额定值时,定时器此时应调为启动转换状态;在给压缩机接线时,不仅要小心,而且还要注意接线必须在麦克维尔的技术服务人员检查和认可之后方可进行操作;相序和旋转方向不正确时,切不可给压缩机增载,否则会对压缩机造成严重的损坏,点动压缩机并通过电机后盖的可视孔察看旋向是否正确;安装承包商在麦克维尔人员对相序和电机旋向确认后,必须对电压≥6000V的压缩机电机接线端子进行绝缘处理;处理材料为：1．LOCKTITE牌清洗液满足麦克维尔PN350A263H72要求2．3M公司SCOTCHFIL牌油灰状电器绝缘材料满足麦克维尔PN350A263H81要求3．3M公司SCOTCHKOTE牌涂料满足麦克维尔PN350A263H16要求4．塑料绝缘胶带上述材料大多数电料供应商都能提供;处理步骤：1．切断压缩机电源;2．用清洗液清除各端子接头处的油和水垢;3．用油灰状电器绝缘材料涂抹各接合部,使其平整光滑;4．用SCOTCHKOTE牌涂料涂抹接线柱的磁套管上达1/2″处,同时在已涂油灰状电器绝缘材料的接线柱上并沿电缆方向10″长的这一段电缆橡胶表面上涂SCOTCHKOTE牌涂料,然后再用SCOTCHFIL牌油灰状电器绝缘材料在此表面上涂上一层;5．用塑料电绝缘胶带缠绕全部涂层;6．最后再抹一道SCOTCHKOTE牌涂料防潮;●配有启动器的机组动力线的接线有些机组出厂前压缩机动力线已与ㄚ—△过载补偿启动器连接好;电源接线,保险丝及导线规格等均参见电气随机材料;切记：相电压不平衡最大不得大于3%;压缩机的动力接线必须注意相序,相序由GE No.5467032365相序仪或相应仪器测量,面对压缩机的电机端相序为1—2—3时电机的旋转方向应该顺时针方向;启动器的ㄚ—△转换时间在出厂前已经设定;●控制器的接线PEH/PFH、WSC/WDC冷水机组控制电路设计电压为115伏,独立线路供电时,保险丝熔断电流为20或16安;机组配有启动柜,启动器柜内有一变压器输出115伏电源供控制部分使用;切断开关应始终处于接通状态,以便油加热器处于工作状态,防止制冷剂在油中积累,控制柜保持通电状态,有利于对油泵加热温度的控制;压缩机不工作时,微机控制柜程序内部开关必须设在“off ”位置,防止非操作者无意中启动机组;如果控制器的电源是由变压器提供,那么此变压器的额定容量应为2KVA,且在功率因素为80%和次级输出95%输出电压时,其启动功率额定值最小为12KVA;关于控制接线尺寸,参见N.E.C215和310条;在缺参数不能计算出结果时,就应测量实际电压;切断开关要标上标记以防控制线路断电;水流量联锁接线端子在控制器的接线排上,具体接线详见电气资料或者控制器面板上的线路图;水流量联锁的目的是防止压缩机在蒸发器和冷凝器的水泵运行之前运行;冷冻水泵可以随压缩机一起运转,不间断运行或者通过自动运转,而冷却水泵必须随机组一起运行;冷却水塔电机启动器的线圈工作电压为115伏,50赫兹最大伏安范围为100VA;如果伏安数超过额定值,则需配备一个控制继电器;所有联锁触点的额定值均不小于10安培的电流,报警电路设计为115伏交流电;报警系统的额定值小于10伏安;对微机控制的机组参看IM616和OM125文件;●调试控制线路接线完毕,有关人员应对电路进行功能调试,当然在进行调试时,压缩机不得启动;调试完后应在麦克维尔的技术服务人员认可后方可进行压缩机电机的接线;压缩机开始运行前几分钟是非常重要的,需要特别注意所有运行参数和特性;电路测试可以在完全不启动压缩机的情况下运行;如果控制线路单独供电,则只需要调试此电路而使压缩机的供电线路开关处于断开状态;延时联锁的正确设定可观察启动器柜内的电机控制继电器“MCR”;如果系统通过变压器获得控制电压,那么有必要切断启动器与压缩机连接的动力线并观察启动器的运行情况;按次序逐个停泵检查其联锁接头,同时电机控制继电器断电;手动打开一个安全控制器,观察启动器或MCR电机控制继电器,每一个开关应该控制相应启动器或MCR继电器的一个动作和亮一个指示灯;关掉水泵,同时还应切断启动器电路;●保护电容所有的机组都装有一电机保护电容,其主要是保护压缩机电机免受高压峰值的冲击,保护电容安装在电机接线盒内;安装时要仔细阅读资料,在机组运行前,机组启动电容的安装必须得到MacQuay技术服务人员的认可或由服务技术人员指导安装;其安装方法见图8图8 离心机组启动电容接线操作操作者的职责在操作机组前,操作者应对设备和系统相当熟悉,并且要认真阅读该手册、Microteh 微机控制器操作IM616以及随机的控制原理图和相关资料,以便掌握开机、运行和关机程序和安全切断模式;在机组初次开机时,McQuay技术服务人会到现场进行机组的调试和回答您的问题,并做简单的操作培训,介绍正确操作程序和注意事项;建议操作者保留对每台机组的运行记录,记录表见本手册;另外,每台机组的定期检查和维修内容也应记录下来;McQuay离心式冷水机组价值不菲,理应小心维护使机组处于良好的工作状态,如果操作者遇到异常或少见的情况,可向McQuay服务部技术人员咨询;McQuay国际机构可为McQuay离心机组操作者提供厂内培训,一年内有几次,上课内容为室内教学,实际动手操作和解决问题的练习,如愿了解更多,请与McQuay代理处联系;铭牌术语每台离心机组都有一组数字用以描述机组特征和不同机组的区分,这些数字刻在机组铭牌上;机组的几大部件也有铭牌标识,提供安装和操作者一些必要的信息;压缩机命名为CE型,例如CE087 型压缩机用于PEH087、PFH087、WSC087,WDC087冷水机组上,从压缩机标牌上可知道压缩机的型号、类型和编号以及压缩机马达的电气特征;冷凝器和蒸发器铭牌上都带有容器的最大工作压力,管理部门编号和容器类型代码,值得注意的是容器的最大设计值与制冷剂侧容器的最大压力值相符;MicroTech控制器MicroTech Ι机组控制器是以微处理器为基础的控制盘,可完成离心式压缩机的启动、监控、能量调节、保护、减载、顺序停机、定时运行;双压缩机组配有两台控制器,它们内部互联,完成领先-滞后、负载平衡功能;有关McQuay离心冷水机组微机控制的特点、安装、操作、故障分析参看安装操作手册IM616;MicroTech控制器有较多的控制选项；并能提供数据报告、记录;熟悉控制系统可使机组处于最佳运行状态;控制器的外观和结构请参看图9-1、图9-2图9-1 Microtech Ι控制柜图9-2 Microtech Ι控制柜结构Microtech Π机组控制器是国际McQuay 公司在原有的MicroTech Ι机组控制器的基础上,开发的新一代全彩触摸屏式机组控制器,在控制系统上更全面、更稳定,操作上更方便、更直观,麦克维尔离心机 MicroTech 微机控制器包含可提供所有冷水机组监控、控制功能和需求以及使之高效运行的微处理器;该控制器包括下列组成：•触摸式操作屏;一个每台冷水机组的信息和主要参数设定输入装置;该屏幕无控制功能;•机组控制器; 一个每台冷水机组的功能控制和与所有其它控制器通讯;如果屏幕不工作它可进行参数设定值输入工作;它被安装在与触摸式操作屏相毗的控制柜内;•用于每台压缩机控制的压缩机控制器,它在没有机组控制器或操作界面时仍可运行;该控制器安装在与压缩机相邻的控制柜内;图9-3 Microtech Π触摸全彩屏控制面板图9-4 Microtech Π机组控制器图9-5 Microtech Π压缩机控制器压缩机控制器包括了油泵的控制系统,油泵的运行状态同样受到压缩机控制系统的监控系统通讯;扩大了控制器的控制范围,增强了机组在楼宇自控的能力;能量控制系统压缩机的能量控制由导叶的移动完成,通过导叶开或者关来调整进入叶轮的制冷剂量;当电磁阀SA,SB随控制信息动作时,油的流动会推动导叶旋转;●导叶操作进气导叶能量控制工作的压力系统由位于油管理控制盘内的四通常开电磁阀组成;控制信号的增载、减载和保持决定四通阀的开闭状态,来确定来自油过滤器的高压油流向导叶活塞的某一边或是两边;开启导叶压缩机增载电磁阀SA断电、SB得电;高压油从SA口流向活塞一边,另一边低压油通过SB口排出;关闭导叶压缩机减载电磁阀SB断电、SA得电;导叶活塞向减载方向移动,导叶慢慢关闭;当电磁阀SA、SB都断电,高压油通过SA、SB口流向活塞两边,导叶保持原来的位置,电磁阀的动作参看图10-1.和图10-2.图10-1机组能量控制图10-2 机组能量控制图10-3 机组油分配盒结构图10-4 WSC 系列机组油分配盒结构新式油分配盒图10-5 WS 系列能量四通阀的位置图10-6 WS系列导叶开关位置●测量值调整能量控制导叶的开关速度可适合系统的要求;调整排油管上的针阀可控制排油速度,因而控制“导叶速度”;针阀是位于压缩机润滑油分配盒中四通电磁阀的一部分;这些阀一般在工厂设定,从全关到全开需大约3分钟,从全开到全关需用1分钟CE126外,速度要慢以避免控制不稳定;●导叶速度调整流经导叶开启处的排油速度控制了能量控制导叶的开关速度;排油速度可通过润滑油盒内电磁阀SA、SB上的针阀调整;用螺丝刀从左边打开润滑油盒上的圆形盖板以便调整;增载时调整上面电磁阀SB的针阀以改变导叶开启速度,顺时针减小导叶的开启速度,逆时针增加导叶开启速度;减载时调整下面电磁阀SA上的针阀以改变导叶关闭速度顺时针减小导叶的关闭速度,逆时针增加关闭速度;。
