02、麦克维尔自然冷却风冷螺杆介绍

风冷螺杆式冷水机组工作原理风冷螺杆式冷水机组工作原理现代化的舒适与高效的生产需要大量的冷源，风冷螺杆式冷水机组就是这样一种能够满足这种需求的冷却设备。

以下将详细介绍风冷螺杆式冷水机组的工作原理。

机组基本结构组成风冷螺杆式冷水机组的基本组成部分有压缩机、冷凝器、蒸发器、节流阀、冷却风机等。

压缩机负责压缩制冷剂，将低压制冷剂压缩成高压制冷剂，冷凝器将高温高压的制冷剂进行冷却，使其转化为高压高温的制冷剂，并将制冷剂中的热量散发出去。

蒸发器则与冷凝器相反，蒸发器将制冷剂通过传热的方式吸收空调室内的热量，并将制冷剂从高压高温的状态变为低压低温的状态，此时的制冷剂空气已经变得非常冷，而节流阀则调节制冷剂流量的大小，保证制冷剂在蒸发器和冷凝器之间的流动平衡。

最后，使用强大的风机将制冷剂在蒸发器散热，使机组中的制冷剂不断地进行循环，达到制冷效果。

运行原理风冷螺杆式冷水机组是一种被动制冷装置，其工作原理是通过利用制冷剂的相变，吸收空调室内的热量并将其释放到室外，从而达到降低室内温度的目的。

冷凝器在机组中起到散热作用，直接影响到制冷效果，所以要注意保持冷凝器的清洁和通风性。

在风冷螺杆式冷水机组中，蒸发器是冷却空调水的主要部分，制冷效果和蒸发器的冷却水温度直接相关。

同时，也需要定期清理蒸发器内部的杂物。

节流阀通过控制制冷剂的流动速度来保持流量均衡，同时避免制冷剂的过量使用，浪费能源。

总结风冷螺杆式冷水机组通过组件之间的相互配合运转，将室内的高温空气通过传热将其吸收，并通过散热方式转移到空气中，保证了空调室内的舒适环境。

但是，机组的使用也会产生噪音，其他设备的使用会增加机组的压力和故障的风险，定期检查维护维修机组也是非常必要的。

风冷螺杆式冷水机组是一种高效、稳定的制冷设备，广泛应用于舒适空调和工业生产中。

机组的高效性源于其特有的螺杆压缩机。

螺杆式压缩机具有很好的稳定性和较高的能效比，在机组的制冷作用中，通过大幅度的减小能效损失，最终达到节能降耗的由益效果。

中图分类号：ＴＵ８３文献标识码：Ｂ文章编号：１００６－８４４９（２００８）０１－００５６－０３０引言随着社会经济发展，越来越多的风冷热泵机组被客户采用。

夏季，风冷热泵机组在运行的同时，会通过风侧热交换器向环境中散发出大量的冷凝热，冷凝热的排放不但使城市气温不断升高，而且在城市中心形成“热岛”效应。

冷凝热的排放已经被环保人士广泛关注。

如果把这部分能量回收回来加以利用，不但可以节约能源、减少二氧化碳排放，而且可以保护环境。

从这个思路出发，麦克维尔开发了风冷螺杆式热泵全热回收机组。

这种机组可在夏季运行时全部回收空调产生的冷凝热，在过渡季节可运行热泵热水器模式产生热水，在冬季则可运行热泵模式或热泵热水器模式。

本文探讨了这几种模式实现方式及试验结果。

１热泵全热回收机组实现方式在原机组上增加热回收换热器，热回收换热器同空调水侧热交换器采取并联方式。

当夏季运行时，通过热回收换热器、水侧热交换器、风侧热交换器三者之间通过控制实现相互切换，可实现制冷加上热回收、热泵热水器、制冷三种模式。

当过渡季节运行时，通过风侧热交换器和热回收侧换热器实现热泵热水器运行模式。

当冬季运行时，通过风侧热交换器和空调水侧热交换器实现空调制热模式，通过热回收侧换热器和风侧热交换器实现热泵热水器模式，这种模式可通过设定分时启动。

２热回收机组原理４种运行模式如下：（１）制冷模式。

制冷剂通过电磁阀３、四通换向阀４、风侧热交换器５，经过单向阀７、过滤器１３、电子膨胀阀１０、电磁阀１１、单向阀１２、水侧热交换器６及四通换向阀４，最后流回压缩机１，完成整个制冷循环。

这风冷螺杆热泵全热回收机组分析段理华，周玲（深圳麦克维尔空调有限公司，广东深圳５１８１１１）摘要：对热泵全热回收空调机组系统原理进行了介绍；对风冷热回收机组试验结果作了分析，可供该类型机组设计及应用参考。

关键词：风冷螺杆；热泵；全热回收；设计；试验图１热泵全热回收机组原理１－压缩机２，３，９，１１－电磁阀４－四通阀５－风侧热交换器６－热回收换热器７，８，１２，１４，１７，１８－单向阀１０－电子膨胀阀１３－过滤器１５－储液器１６－水侧热交换器表１电磁阀、四通阀开关情况汇总开序号１２３４○关●模式制冷制冷＋热回收热泵热水器制热２●○○●３○●●○９●●○○１１○○●●四通阀不带电不带电带电带电电磁阀出水口进水口３２１４５６７８９１０１１１２１３１４１５１６１７１８出水口进水口ＣＯＰ３．６３．２２．８２．４２．０种运行模式同普通空调机相同，仅提供空调用冷水。

风冷螺杆热泵机组运行原理与维保一、风冷螺杆热泵机组运行原理风冷螺杆式冷水热泵机组是一种以空气为冷却介质（夏季）及热源（冬季）、以水为载冷剂，采用蒸汽压缩式制冷循环的中央空调机组。

机组具有冷暖两用的特点，它可与风机盘管、空调箱、空气处理机一起组成集中或半集中式中央空调系统，具有布置灵活、控制方式多样等特点。

制冷循环：制冷时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。

高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被空气吸收，被冷凝器冷凝的高压液体制冷剂经热力膨胀阀节流、降压，转变为低压制冷剂液体。

低压制冷剂在蒸发器内蒸发，从冷媒水中吸收大量热量，从而降低了冷媒水的温度，达到制冷的目的。

低压制冷剂蒸气被压缩机抽取，从而形成一个制冷循环。

制热循环：制热时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。

高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被热媒水吸收，从而达到制热的目的。

低压制冷剂蒸气被压缩机抽取，从而形成一个制热循环。

压缩机润滑系统：在压缩机运行时，在油箱中的油处于排气压力之下，油不断地流向低压区，油从箱中流出后，经过油冷却器，分流到压缩机加载阀入油口及高低压轴承入油口，进入加卸载活塞缸和轴承中的冷冻油，回到压缩机低压侧，最后通过压缩机转子压缩后排出，通过油分离器回到油箱。

二、风冷螺杆热泵机组保护和控制电流过载保护：电流过高保护用以避免运行过程中电机电流过载损坏压缩机电机。

压缩机电机电流连续被监测并受一个限制功能的控制，以防止出现过电流而造成损坏压缩机电机的情况。

缺相保护：缺相保护可以保护制冷机不会因为缺相而损坏。

如果电机三个相电流中的任何一个没有了，这个控制就会停下冷水机组。

停机时在触摸屏上会出现一个故障警报信息。

反转保护：这个功能防止压缩机反转。

当检测到不正确电源相位后，会产生一个故障警报信息。

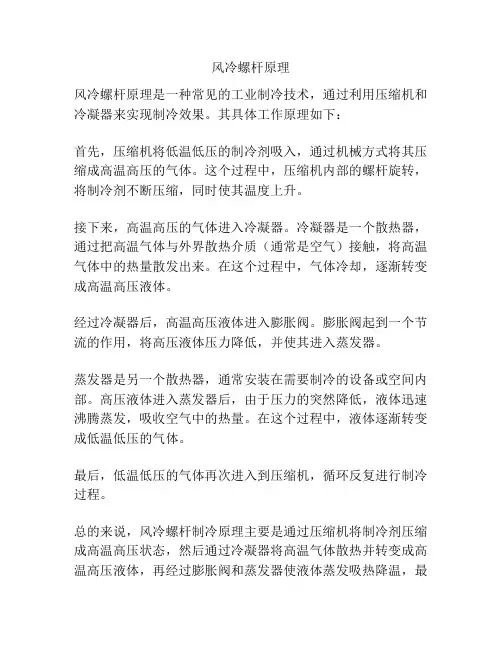

风冷螺杆原理
风冷螺杆原理是一种常见的工业制冷技术，通过利用压缩机和冷凝器来实现制冷效果。

其具体工作原理如下：
首先，压缩机将低温低压的制冷剂吸入，通过机械方式将其压缩成高温高压的气体。

这个过程中，压缩机内部的螺杆旋转，将制冷剂不断压缩，同时使其温度上升。

接下来，高温高压的气体进入冷凝器。

冷凝器是一个散热器，通过把高温气体与外界散热介质（通常是空气）接触，将高温气体中的热量散发出来。

在这个过程中，气体冷却，逐渐转变成高温高压液体。

经过冷凝器后，高温高压液体进入膨胀阀。

膨胀阀起到一个节流的作用，将高压液体压力降低，并使其进入蒸发器。

蒸发器是另一个散热器，通常安装在需要制冷的设备或空间内部。

高压液体进入蒸发器后，由于压力的突然降低，液体迅速沸腾蒸发，吸收空气中的热量。

在这个过程中，液体逐渐转变成低温低压的气体。

最后，低温低压的气体再次进入到压缩机，循环反复进行制冷过程。

总的来说，风冷螺杆制冷原理主要是通过压缩机将制冷剂压缩成高温高压状态，然后通过冷凝器将高温气体散热并转变成高温高压液体，再经过膨胀阀和蒸发器使液体蒸发吸热降温，最
后再回到压缩机循环运行。

这样就能够实现制冷效果，并且不需要使用水冷设备，而是利用空气来进行散热，因此被称为风冷螺杆制冷。

麦克维尔螺杆机工作原理一、引言麦克维尔螺杆机是一种广泛应用于输送、混合、加热和冷却等工业领域的机械设备。

其独特的结构和工作原理使得它在处理各种粉状、颗粒状物料时具有高效率、低能耗、低噪音等优点。

本文将详细介绍麦克维尔螺杆机的工作原理。

二、麦克维尔螺杆机的结构麦克维尔螺杆机主要由进料口、出料口、转子（螺杆）和壳体（筒体）组成。

其中，进料口和出料口分别位于壳体两端，转子则位于壳体内部。

转子由一个中心轴和多个同心圆柱形的叶片组成，叶片与中心轴呈一定角度。

当转子旋转时，叶片将物料从进料口处向出料口处推动。

三、麦克维尔螺杆机的工作原理1. 物料输送阶段当启动麦克维尔螺杆机后，电动机带动转子旋转。

此时，在重力作用下，物料从进料口处进入壳体内部，并被转子的叶片推动向出料口处。

2. 混合阶段当物料被推送到转子的叶片之间时，由于叶片与中心轴呈一定角度，物料将在叶片之间发生相互碰撞和摩擦。

这样，不同颗粒大小和形状的物料就会混合在一起。

3. 加热或冷却阶段如果需要对物料进行加热或冷却处理，可以在麦克维尔螺杆机内部设置加热器或冷却器。

当物料经过这些设备时，可以通过传导、对流和辐射等方式实现加热或冷却的目的。

4. 出料阶段当物料被推送到出料口处时，由于壳体内部存在一定的压力差，物料就会顺利地从出料口排出。

四、麦克维尔螺杆机的优点1. 高效率：麦克维尔螺杆机具有高速度、大容量和连续输送等特点，在工业生产中能够大大提高生产效率。

2. 低能耗：由于麦克维尔螺杆机的结构简单，能耗较低，因此在节约能源方面具有一定的优势。

3. 低噪音：麦克维尔螺杆机的转子运转时噪音较小，不会对生产环境造成太大的影响。

4. 适用范围广：麦克维尔螺杆机适用于各种粉状、颗粒状物料的输送、混合、加热和冷却等工艺过程中，具有广泛的应用前景。

五、总结麦克维尔螺杆机作为一种重要的工业设备，在现代工业生产中发挥着越来越重要的作用。

通过对其结构和工作原理的介绍，我们可以更好地了解麦克维尔螺杆机在物料输送、混合、加热和冷却等方面所具有的优点和应用前景。

麦克维尔螺杆式、离心式冷水机组维修保养：麦克维尔单螺杆冷水机组：日常维修保养流程日常开机1. 启动冷冻水水泵和冷凝水泵。

2. 机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。

3. 检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4. 点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。

5. 机组启动后听压缩机有无发出异常噪音。

6. 当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。

7. 观察蒸发器出水温度显示是否正常。

日常停机1. 在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。

2. 停止冷凝水水泵与冷却塔风扇。

3. 待蒸发器出水温度≤15℃后停止冷冻水水泵。

长期停机如长时间停机需断开主电源，当环境温度≥5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。

紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。

麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。

在使用时注意表面清洁，勿用硬物将表面划伤。

触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（Copy）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。

设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定温度，每按键一次温度改变0．1℃。

出水温度：所测实际冷冻水出水温度。

总能量：机组运行时的总能量。

等待时间：按下启动键后显示离压缩机启动的倒计时间。

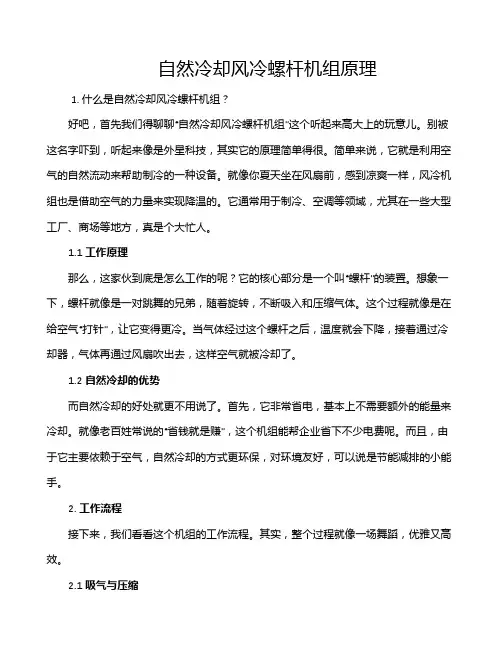

自然冷却风冷螺杆机组原理1. 什么是自然冷却风冷螺杆机组？好吧，首先我们得聊聊“自然冷却风冷螺杆机组”这个听起来高大上的玩意儿。

别被这名字吓到，听起来像是外星科技，其实它的原理简单得很。

简单来说，它就是利用空气的自然流动来帮助制冷的一种设备。

就像你夏天坐在风扇前，感到凉爽一样，风冷机组也是借助空气的力量来实现降温的。

它通常用于制冷、空调等领域，尤其在一些大型工厂、商场等地方，真是个大忙人。

1.1 工作原理那么，这家伙到底是怎么工作的呢？它的核心部分是一个叫“螺杆”的装置。

想象一下，螺杆就像是一对跳舞的兄弟，随着旋转，不断吸入和压缩气体。

这个过程就像是在给空气“打针”，让它变得更冷。

当气体经过这个螺杆之后，温度就会下降，接着通过冷却器，气体再通过风扇吹出去，这样空气就被冷却了。

1.2 自然冷却的优势而自然冷却的好处就更不用说了。

首先，它非常省电，基本上不需要额外的能量来冷却。

就像老百姓常说的“省钱就是赚”，这个机组能帮企业省下不少电费呢。

而且，由于它主要依赖于空气，自然冷却的方式更环保，对环境友好，可以说是节能减排的小能手。

2. 工作流程接下来，我们看看这个机组的工作流程。

其实，整个过程就像一场舞蹈，优雅又高效。

2.1 吸气与压缩一开始，机组会吸入空气，这时候就像一个干渴的小孩在喝水。

吸入的气体经过螺杆压缩，温度随之升高。

然后，气体进入冷却器，准备接受“降温”的大餐。

2.2 冷却与排气冷却器的工作就像是给热气来个“冰浴”，气体在这里迅速降温，接着通过风扇吹出。

这时候，机器像是松了一口气，外面的空气也得到了清凉的体验。

你可以想象一下，就像在炎热的夏天，打开冰箱门，凉风扑面而来，那种感觉绝对让人愉悦。

3. 应用场景说到应用场景，这个风冷螺杆机组可谓是无处不在。

比如说在大型超市里，你可能会看到它在冷藏区默默工作。

它让我们的水果新鲜、饮料冰凉，简直是夏日的救星！另外，在一些工业生产中，它也起着至关重要的作用，帮助设备保持适宜的温度，保证生产线的顺畅。

大型风冷单螺杆式冷水/热泵机组型号： MCS 050.1-380.2 FMHS 050.1-380.2 F制冷量： 170kW-1370kW制热量： 179kW-1439kW制冷剂： R22、R407C PM-MHSF-C006Engineered for flexibility and performance.TMw w w .j zc k t.c om大型风冷单螺杆式冷水/热泵机组风冷式冷热水机组是以空气作为冷（热）源，以水作为传热介质的中央空调机组。

安装时将空调机组直接置于屋顶或室外空间、无需专用机房、冷却塔、冷却水泵、冷却水管系统，热泵机组还可代替热水锅炉取暖。

广泛应用于商场、医院、宾馆、工厂、办公大楼等不同类型的建筑物。

作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。

MHS 便是针对中国市场需求，推出的新型风冷热泵机组。

麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。

同时，深圳工厂建有350冷吨的全性能实验装置，每台机组出厂前都要进行严格性能测试，确保每台机组的质量和性能。

MHS 235. 2 FST 2 － F AA产品具体描述电源特性：F 为 380V/3~50Hz制冷剂类型2： R224: R407C类型ST:标准型LN:低噪型压缩机系列压缩机数量 2：2台名义制冷量 235：235USRT MHS ：麦克维尔单螺杆热泵机组MCS ：麦克维尔单螺杆冷水机组7644www .jz大型风冷单螺杆式冷水/热泵机组■ 采用麦克维尔专利的最新型F 系列单螺杆压缩机，能效 比高。

■ 多制冷回路设计，每台机组配置1~2台压缩机，每台压 缩机配置一路独立制冷系统，且互为备用。

■ 机组制冷能力可通过微处理器的控制实现从12.5%〜100%范围内无级调节。

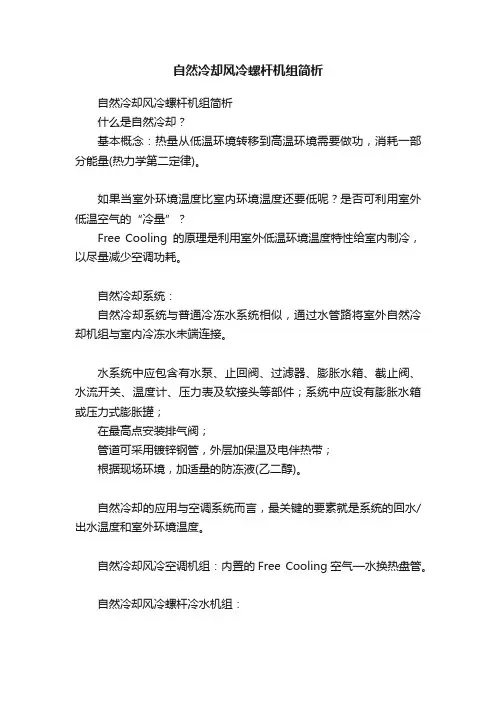

自然冷却风冷螺杆机组简析
自然冷却风冷螺杆机组简析
什么是自然冷却？
基本概念：热量从低温环境转移到高温环境需要做功，消耗一部分能量(热力学第二定律)。

如果当室外环境温度比室内环境温度还要低呢？是否可利用室外低温空气的“冷量”？
Free Cooling的原理是利用室外低温环境温度特性给室内制冷，以尽量减少空调功耗。

自然冷却系统：
自然冷却系统与普通冷冻水系统相似，通过水管路将室外自然冷却机组与室内冷冻水未端连接。

水系统中应包含有水泵、止回阀、过滤器、膨胀水箱、截止阀、水流开关、温度计、压力表及软接头等部件；系统中应设有膨胀水箱或压力式膨胀罐；
在最高点安装排气阀；
管道可采用镀锌钢管，外层加保温及电伴热带；
根据现场环境，加适量的防冻液(乙二醇)。

自然冷却的应用与空调系统而言，最关键的要素就是系统的回水/出水温度和室外环境温度。

自然冷却风冷空调机组：内置的Free Cooling空气—水换热盘管。

自然冷却风冷螺杆冷水机组：
各自优缺点比较：。

麦克维尔风冷模块式冷水机知识情况-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN麦克维尔空调MAC风冷模块式冷水机组1 开关机·按ON/OFF键，机组在开机(RUN灯亮)、关机(RUN灯灭)之间切换。

2 模式选择·按“模式”键可在制冷/制热模式之间切换，须注意的是，模式切换必须在关机状态下进行，这样对压缩机能起到一定的保护作用。

3 参数查询·使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、设定的进水温度、实际进水温度、设定的出水温度、实际出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

·按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4 参数设置按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了(可设置的参数有：制冷进水温度、制冷出水温度、制热进水温度、制热出水温度、防冻温度、除露点A温度、除露点B温度、除霜温度)。

(password:55)按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

重复步骤②可设置其它参数。

5 实时时钟设置·用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”字样，时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

6 定时设置按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时按“▲”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示）,按“▼”键选择“定时开”或“定时关”，按“确定”键后再按“▲”键修改小时，按“▼”键修改分钟，设置好时间后按“确定”键保存这个定时设置。

自然冷却风冷螺杆冷水机组系统原理When it comes to the principle of natural cooling wind-cooled screw chiller systems, it is important to understand that these systems utilize ambient air to aid in the cooling process. Natural cooling occurs when the ambient air temperature is lower than the temperature of the water or refrigerant in the chiller, allowing the heat from the water or refrigerant to be transferred to the air.谈到自然冷却风冷螺杆冷水机组系统的原理，重要的是要理解这些系统利用环境空气来协助冷却过程。

当环境空气温度低于冷水机组中的水或制冷剂温度时，自然冷却就会发生，这样热量就会被传递给空气。

One key component of the natural cooling process is the heat exchanger, which is responsible for transferring the heat from the water or refrigerant to the ambient air. This is typically achieved through a series of coils or tubes through which the water or refrigerant flows, allowing for efficient heat transfer.自然冷却过程的一个关键组件是热交换器，它负责将水或制冷剂的热量传递给环境空气。

麦克维尔螺杆机工作原理
麦克维尔螺杆机是一种常用于输送物料的机械设备，其工作原理主要基于螺旋线的运动原理。

所谓螺旋线，就是一个绕着中心轴线旋转的曲线。

而麦克维尔螺杆机中的螺旋线则是由螺旋叶片组成的。

当麦克维尔螺杆机开始工作时，物料会被投入到机器的进料口。

接着，由于螺旋叶片的旋转，物料会被推进到螺旋线的一侧。

在这个过程中，物料会沿着螺旋线的长度方向逐渐移动，并最终传送到机器的出料口。

螺旋线的旋转是由驱动装置提供的动力完成的。

驱动装置通常包括电机、减速机、链轮等部件。

在麦克维尔螺杆机中，电机输出的动力会通过减速机进行减速，然后传递给链轮，从而带动螺旋线的旋转。

在麦克维尔螺杆机中，螺旋叶片的设计也非常重要。

叶片的尺寸、形状和布局等因素都会影响到物料的输送效率和质量。

一般来说，叶片应具有合理的螺旋角度和螺旋线高度，以确保物料能够被充分混合、传送和卸出。

需要注意的是，在使用麦克维尔螺杆机时，还需要注意物料的性质和状态。

不同的物料有不同的流动特性和黏附性，因此需要选用相应的叶片形式以保证物料能够被有效地输送。

此外，对于易结块或粘性较强的物料，还需要加装特殊的喂料装置和清洗装置，以保证
机器的正常运转和维护。

麦克维尔螺杆机是一种非常重要的输送设备，其工作原理基于螺旋线的运动原理。

在使用时，需要注意选择合适的叶片和加装相应的装置，以确保机器的正常运转和物料的高效输送。
