钣金件加工工艺流程
钣金件加工工艺流程
钣金件是一种制造工艺，通过对金属材料进行切割、成型、焊接、折弯和涂装等加工工艺，将金属板材加工成所需形状和尺寸的零部件。下面是一种常见的钣金件加工工艺流程。
1. 零件设计
首先，需要对钣金件进行设计，包括确定零件的形状、尺寸和所需材料等。在设计过程中，需要考虑到零件的功能需求和使用环境，确保设计出的零件能够满足所需的工作要求。
2. 材料选择
选择适合的金属板材作为材料。常见的钣金材料有铝板、不锈钢板和冷轧板等。根据零件的要求和工作环境的要求，选择合适的材料。
3. 材料切割
将金属板材根据设计要求，通过剪板机、数控切割机或激光切割机等设备进行切割。确保切割出来的板材尺寸准确且平整。
4. 成型
对切割好的板材进行成型，将其折弯、冲压或滚圆等，使其形成所需的形状和曲面。成型过程中需要根据工艺要求选用合适的工艺设备和工具。
5. 焊接
如果所设计的钣金件需要进行焊接，根据零件的要求，采用合
适的焊接方式，如点焊、氩弧焊或激光焊等。通过焊接将零件的各个部分连接起来，确保其结构牢固。
6. 折弯
将已经成型的钣金件进行折弯，使其形成所需的角度和形状。折弯时需要考虑到板材的弯曲强度，确保折弯后的钣金件不会出现变形或断裂等问题。
7. 表面处理
对已经加工好的钣金件进行表面处理，包括打磨、喷涂、烤漆或镀锌等。表面处理可以提高钣金件的表面硬度、防腐蚀性能和外观质量。
8. 质量检验
对加工好的钣金件进行质量检验，包括尺寸检验、外观检查和性能测试等。确保加工的钣金件符合设计要求和质量标准。如果发现存在问题，进行修复或重新加工。
9. 包装与出库
将检验合格的钣金件进行包装，并进行标识，准备出库。包装要求保护钣金件不受损坏或腐蚀。
10. 交付客户
将加工好的钣金件按照客户需求进行交付。确保钣金件的数量、质量和交货时间符合客户要求。
总结
钣金件加工工艺流程一般包括：设计、材料选择、切割、成型、焊接、折弯、表面处理、质量检验、包装和交货等步骤。通过严格按照工艺流程进行加工，能够确保制造出符合要求和标准的钣金件。钣金件广泛应用于各个行业，如汽车制造、电子设备、航空航天等领域。
钣金加工工艺流程 1简介 1.1 简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 方式所要注意的工艺要求。 1.2 关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的 数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm, 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 材料 圆孔直径b 矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t 0.7t 铝 0.8t 0.5t *t 1mm *高碳钢、低碳钢对应的公司常用材料牌号列表见第 7章附录A 。 表1 冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图 不同, 下料的加工工艺性也有所不同。 钣金下料方式主要为数冲和激光切割 本规范阐述每一种加工 2.1 铝板 小于或等于4.0mm 不锈钢小于或等于2.0mm 2.2 冲孔有最小尺寸要求 2.3.1 。当冲孔
t ;平行时，应不小于1.5t 。 2.4折弯件及拉深件冲孔 时，其孔壁与直壁之间应保持一定的距离 2.4.1) 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果 板材太薄难以同时保证过孔d 2和沉孔D ，应优先保证过孔d 2。 表2 用于螺钉、螺栓的过孔 di M2 M2.5 M5 M 斗 M5 M6 M8 M10 d2 竝.2 0Z 呂 砧5 叽5 05.5 蚣0 们 1.1] 边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图 d
常见钣金件加工的工艺流程 一、材料的选用 钣金加工一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。 1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。3．镀锌板SECC、SGCC。SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。6．铝型材；截面结构复杂的料件，大量用于各种插箱中。表面处理同铝板。7．不锈钢；主要用不作任何表面处理，、成本高。 二、图面审核 要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图面审核是对零件工艺流程编写的最重要环节。1．检查图面是否齐全。2．图面视图关系，标注是否清楚，齐全，标注尺寸单位。3．装配关系，装配要求重点尺寸。4．新旧版图面区别。5．外文图的翻译。6．表处代号转换。7．图面问题反馈与处埋。8．材料9．品质要求与工艺要求10．正式发行图面，须加盖品质控制章。 三、展开注意事项 展开图是依据零件图（3D）展开的平面图（2D）1．展开方式要合，要便利节省材料及加工性2．合理选择问隙及包边方式，T=2.0以下问隙0.2，T=2-3问隙0.5，包边方式采用长边包短边（门板类）3．合理考虑公差外形尺寸：负差走到底，正差走一半；孔形尺寸：正差走到底，负差走一半。4．毛刺方向5．抽牙、压铆、撕裂、冲凸点（包），等位置方向，画出剖视图6．核对材质，板厚，以板厚公差7．特殊角度，折弯角内半径（一般R=0.5）要试折而定展开8．有易出错（相似不对称）的地方应重点提示9．尺寸较多的地方要加放大图10．需喷涂保护地方须表示 四、钣金加工的工艺流程 根据钣金件结构的差异，工艺流程可各不相同，但总的不超过以下几点。1、下料：下料方式有各种，主要有以下几种方式①．剪床：是利用剪床剪切条料简单料件，它主要是为模具落料成形准备加工，成本低，精度低于0.2，但只能加工无孔无切角的条料或块料。②．冲床：是利用冲床分一步或多步在板材上将零件展开后的平板件冲裁成形各种形状料件，其优点是耗费工时短，效率高，精度高，成本低，适用大批量生产，但要设计模具。③．NC数控下料，NC下料时首先要编写数控加工程式，利用编程软件，将绘制的展开图编写成NC数拉加工机床可识别的程式，让其根据这些程式一步一刀在平板上冲裁各构形状平板件，但其结构受刀具结构所至，成本低，精度于0.15。④．镭射下料，是利用激光切割方式，在大平板上将其平板的结构形状切割出来，同NC下料一样需编写镭射程式，它可下各种复杂形状的平板件，成本高，精度于0.1. ⑤．锯床：主要用下铝型材、方管、图管、圆棒料之类，成本低，精度低。1．钳工:沉孔、攻丝、扩孔、钻孔沉孔角度一般120℃，用于拉铆钉，90℃用于沉头螺钉，攻丝英制底孔。

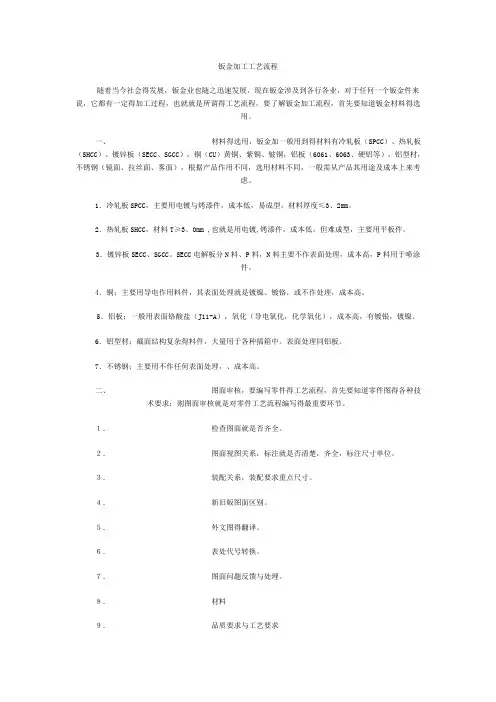

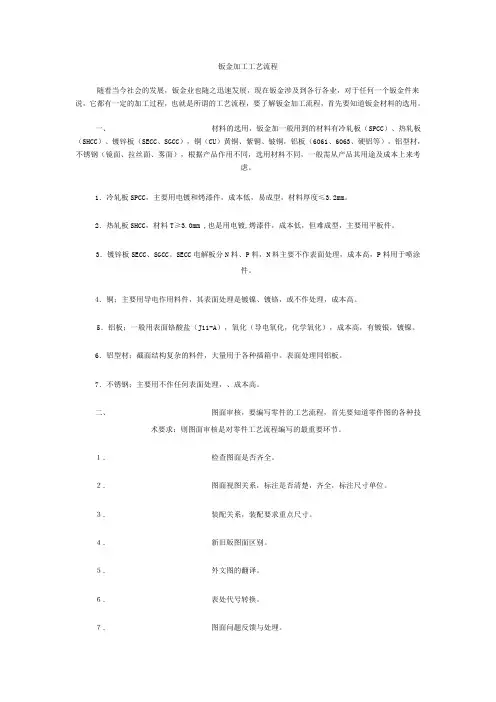

钣金加工工艺流程 随着当今社会的发展，钣金业也随之迅速发展，现在钣金涉及到各行各业，对于任何一个钣金件来说，它都有一定的加工过程，也就是所谓的工艺流程，要了解钣金加工流程，首先要知道钣金材料的选用。 一、材料的选用，钣金加一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。 1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。 2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。 3．镀锌板SECC、SGCC。SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。 4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。 5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。
