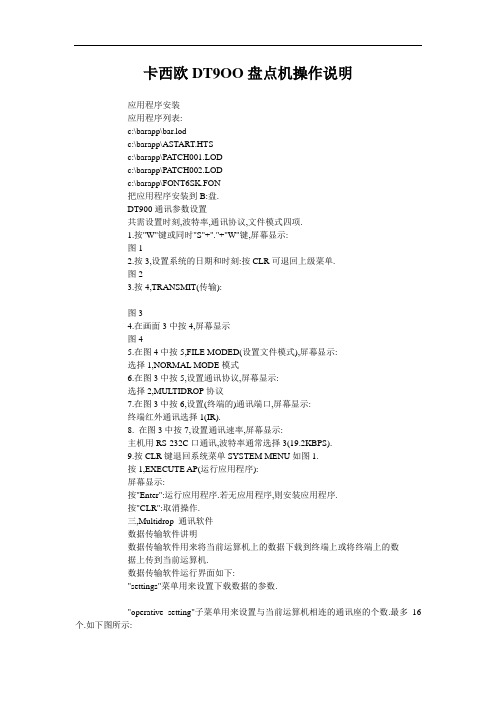

卡西欧DT9OO盘点机操作说明应用程序安装应用程序列表:c:\barapp\bar.lodc:\barapp\ASTART.HTSc:\barapp\PA TCH001.LODc:\barapp\PA TCH002.LODc:\barapp\FONT6SK.FON把应用程序安装到B:盘.DT900通讯参数设置共需设置时刻,波特率,通讯协议,文件模式四项.1.按"W"键或同时"S"+"."+"W"键,屏幕显示:图12.按3,设置系统的日期和时刻:按CLR可退回上级菜单.图23.按4,TRANSMIT(传输):图34.在画面3中按4,屏幕显示图45.在图4中按5,FILE MODED(设置文件模式),屏幕显示:选择1,NORMAL MODE模式6.在图3中按5,设置通讯协议,屏幕显示:选择2,MULTIDROP协议7.在图3中按6,设置(终端的)通讯端口,屏幕显示:终端红外通讯选择1(IR).8. 在图3中按7,设置通讯速率,屏幕显示:主机用RS-232C口通讯,波特率通常选择3(19.2KBPS).9.按CLR键退回系统菜单SYSTEM MENU如图1.按1,EXECUTE AP(运行应用程序):屏幕显示:按"Enter":运行应用程序.若无应用程序,则安装应用程序.按"CLR":取消操作.三,Multidrop 通讯软件数据传输软件讲明数据传输软件用来将当前运算机上的数据下载到终端上或将终端上的数据上传到当前运算机.数据传输软件运行界面如下:"settings"菜单用来设置下载数据的参数."operative setting"子菜单用来设置与当前运算机相连的通讯座的个数.最多16个.如下图所示:"File setting" 用来设置"接收"与"发送"文件等信息.如下图所示:"Application storage directory": 项指定需下载的应用程序所在的名目."Receiving data storage directory": 项指定发送到终端的数据文件的名目.在运行时设定为:c:\barup"Transmitting data storage directory":项指定要传输到服务器的数据被存放的名目.在运行时设定为:c:\bardown"Transmitting file type"项指定要传输的文件类型.如下图所示:共三种类型:All:所有可同意的文件类型Only Ap appointment file:终端上的应用程序Others:除应用程序以外的所有程序."Append Mode"在那个系统中不应选择这项.点击"OK"钮将确认操作,点击"Cancel"钮将舍弃操作."Communication setting"菜单设置通讯参数.如下图所示:本系统中使用的通讯参数设置应如上图所示.其中COMport表示串行端口号,该参数应依照实际使用那一个端口决定.COM0表示COM1,COM1表示COM2.子菜单"Icon and communication"表示点击"Execute"后,图标是否最小化.子菜单"Exit MULTIDROP"表示退出应用程序.执行主菜单"Execute"使通讯程序处于自动执行状态,如下图所示:四, DT900系统菜单使用讲明按"W"键或同时按"S"+"."+"PW"键,屏幕显示:EXECUTE AP(运行应用程序):屏幕显示:按"Ent":运行应用程序.按"CLR":取消操作.2.SET MODE(模式设置):屏幕显示:2.1 Environment Setting(环境设置):选项设置讲明APO time(Auto power OFF) 00 to 59 自动断电时刻ABO time(Auto backlight OFF) 10 to 59 seconds 自动关闭背光显示时刻Key click enable/dasable 按键声音非禁止/禁止Sound volum of buzzer low/mid/high/OFF 蜂鸣器声音低/中/高/关闭2.2 Display Mode Setting(显示模式设置):屏幕显示:2.2.1设置字体,屏幕显示:按1,设置字体点阵大小,屏幕显示:能够选择6点阵,8点阵和10点阵.按2,设置字体类型,屏幕显示:选项1表示标准字体,选项2表示粗体.2.2.2设置系统主菜单显示语言,屏幕显示:按1,选择日语;按2选择英语.2.3 Barcode(扫描码):在此菜单下可设置:1. READ COUNT 识读条码次数缺省设置: 1 (对条码进行1次识读)合法值: 1 —92. VERIFY COUNT 校验次数缺省设置: 3 (对条码进行1次校验)合法值: 1 —93. TIME OUT 按着扫描钮连续识读时刻(单位秒)超时不再读条码缺省设置: 4合法值: 1 —94.CALIBRATION校准,调剂从DT900发射出的激光束宽度以适应所阅读条码的宽度.一样在出厂时已调剂完毕,具体参见数据采集器DT-900用户指南25页,26页.2.4 SET ID(设置ID号):屏幕显示:按1,设置设备ID号,屏幕显示:2,代理商ID号(防止非法应用程序的使用),屏幕显示:请不要更换那个号码,否则程序不能运行.3.设置系统的日期和时刻:按CLR可退回上级菜单.4.传输:4.1.仅当多个I/O通讯座连接,主机T900=1:n时安装应用程序.4.2.接收应用程序和文件,屏幕显示:选择1表示将应用程序和文件放在A盘,选择2表示将应用程序和文件放在B 盘.请把应用程序安装在B:盘.4.3.两个终端间通讯,屏幕显示:(1).从指定的驱动器上发送数据(副本);(2).向指定的驱动器上接收数据(副本);(3).设置指定的驱动器.4.4.屏幕显示:(1).向指定的驱动器发送文件.(2).从DT-900或PC机接收文件.(3).格式化指定的驱动器(A或B).(4).改变AP(应用程序)区的大小(驱动器C).屏幕显示:系统缺省值为336K,设置范畴从128-992K,每16K为最小单位.(5).设置文件模式,屏幕显示:一般模式DT700模式4.5.按5,设置通讯协议,屏幕显示:FLINK协议MULTIDROP协议4.6.按6,设置(终端的)通讯端口,屏幕显示:终端红外通讯选择1(IR).4.7.按7,设置通讯速率,屏幕显示:主机用RS-232C口通讯,波特率通常选择3(19.2KBPS).5.显示操作系统版本五,上传程序安装巴枪上传程序是运行在PC机上的应用程序,与往常的业务程序一样的用Java WebStart公布的.安装路径:http://218.83.158.100:7001/bar/index.html程序启动后,可进入"DT900巴枪程序","DT900巴枪数据上传","自动模式".上传的数据文件在c:\barup名目;上传后数据文件在c:\barback名目留有备份;上传不成功的数据放在名目c:\failed名目下,文件名:f_.下载的配置文件放在c:\bardown名目下,要紧有以下文件:tuser.txt 用户信息(包括业务员和系统用户)tzone.txt 地区代码信息twhy.txt 派送失败缘故代码信息tbno0.txt "00000"开头的单号分配信息tconfig.txt 参数配置,包括所属地区,是否检查运单号,业务员,地区,缘故代码,是否需要输入重量等.六,程序启动,配置和使用启动巴枪上传程序.如配置好了,则直截了当进入"DT900巴枪程序","DT900巴枪数据上传","自动模式".DT900扫描一批要上传时,在DT900内主菜单下选择"9::上/下载数据",再选择"1:上载数据",系统提示是否确定,键入ENT键,赶忙上传最新的扫描数据.成功后,系统提示并等待按ENT键连续.至于数据是否正确上传数据中心,则需要在巴枪上传的状态窗口查看,假如是红色的,则表示有错误.(由于重复上传同一操作数据,系统认为是错误).DT900内程序使用要点:菜单:录入界面:错误提示:有文字和提示音.提示音与键盘输入提示音略有不同.七,程序故障处理在使用过程中,假如程序显现故障,显示:SystemError,不能再做任何操作时,请用针插入DT900背后电池盖左上方的小空,那儿是个复位开关.复位后,系统重新启动,进入系统主菜单后,选择1Execute Porgram,再按ENT键确认.一样情形下,显现错误时,只有当前操作的那条数据会丢失,其它的都在.SYSTEM MENU1. EXECUTE AP2. SET MODE3. DATE/TIME4. TRANSMIT VERSION EXECUTE APOKENT :YESCLR :NOMODE SET1. ENVIRONMENT2. DISPLAY MODE3. BAR CODE4.SET ID ENVIRONMENT1.APO TIME 102.ABO TIME 153.KEY CLICK ON4. BUZZER VOL MID DISPLAY MODE1:FONT MODE2:MESSAGEFONT MODE1:SIZE 6 DOT2:TYPE STANDARD FONT SIZE1: 6DOT2: 8DOT3: 10DOTFONT TYPE1:STANDARD ANK 2:BOLD ANK MESSAGE MODE 1: JAPANESE2: ENGLISHBAR CODE1:READ COUNT 1 2:VERIFY COUNT 3 3:TIME OUT 44:CALIBRATION SET ID1:EQUIPMENT ID 2:AGENCY ID EQUIPMENT IDID NO ( )AGENCY IDID NO ( )DATE/TIME2000/01/0208:412000/01/0208:41TRANSMIT1:MULTI INSTALL 2:AP INSTALL3UPLICATE HT4:UTILITY5ROTOCAL MLT5: PORT IR6:COM SPEED 19K RECE DRIVE1:A DRIVE2:B DRIVE DUPLICATE HT1:SEND2:RECEIVE3RIVE AUTILITY1:SEND FILE2:RECEIVE FILE3:FORMAT DRIVE 4:CHG MEMORY SIZE 5:FILE MODEDT700 CHG MEM SIZE 0336 CHANGE SIZE0128-0992( ) KUNIT: 16KBFILE MODE1:NORMAL MODE 2:DT700 MODE PROTOCOL 21:FLINK2:MULTI DROPCOM PORT 11: IR2:SIF (14PIN)COM SPEED 3 (KBPS)1: 2.4 6:115.22: 9.63: 19.24: 38.45: 57.6<>KCG OS:1.01FROM OS:1.02 PATCH OS:1.04Push Any Key!!! SYSTEM MENU EXECUTE APSET MODEDATE/TIME TRANSMIT VERSIONDATE/TIME2000/01/0208:412000/01/0208:41TRANSMIT1:MULTI INSTALL 2:AP INSTALL3:DUPLICATE HT4:UTILITY5ROTOCAL MLT6: PORT IR7:COM SPEED 19K UTILITY1:SEND FILE2:RECEIVE FILE3:FORMAT DRIVE 4:CHG MEMORY SIZE 5:FILE MODEDT700 FILE MODE1:NORMAL MODE 2:DT700 MODE PROTOCOL 21:FLINK2:MULTI DROPCOM PORT 11: IR2:SIF (14PIN)COM SPEED 3 (KBPS)1: 2.4 6:115.2 2: 9.63: 19.24: 38.45: 57.6 EXECUTE AP OKENT :YES CLR :NO。

AW-582 电池----CR1220AW-590 电池----CR1220 机芯-----4778AW-591 电池----CR1220 机芯-----4778AWG-100 电池----光动能--CTL1616-----4765AWG-101 电池----光动能--CTL1616-----4765DW-5600C 电池----CR2016 机芯-----691 / 901DW-5600E 电池----CR2016 机芯-----1545DW-56RT 电池----CR2016 机芯-----2991DW-56RTB 电池----CR2016 机芯-----2991DW-6600 电池----CR2016 机芯-----1199DW-6900 电池----CR2016 机芯-----1289DW-9052 电池----CR2016 机芯-----1659G-011 电池----CR1220 机芯-----4762G-1000 电池----SR927W 机芯-----5034G-1700 电池----CR1220 机芯-----4731G-1710 电池----CR1220 机芯-----4737G-1800 电池----CR1220G-2300 电池----光动能-----ML2016-----2184G-2500 电池----CR1616 机芯-----2266G-304 电池----SR927W x 2 机芯-----4367G-314 电池----SR927W x 2 机芯-----4367G-540 电池----SR927W x 2 机芯-----4314G-7100 电池----CR2025 机芯-----2821G-7600 电池----CR2016 机芯-----G-7710 电池----CR2025 机芯-----3095G-9000 电池----CR2025 机芯-----3031G-9100 电池----CR2025 机芯-----GS-1000 电池----光动能-----CTL102 机芯-----4343GS-1100 电池----光动能-----CTL1025 机芯-----4777 GW-002 电池----光动能--CTL1616 机芯-----2913GW-1200 电池----光动能-----CTL1025 x 2 机芯-----3335 GW-1500 电池----光动能--CTL1616 机芯-----3366GW-5600 电池----光动能--CTL1616 机芯-----2924GW-5600BCJ 电池----光动能--CTL1616 机芯-----2924 GW-600 电池----光动能--CTL1616 机芯-----2971GW-700 电池----光动能--CTL1616 机芯-----2818GW-800 电池----光动能--CTL1616 机芯-----3061GW-800D 电池----光动能--CTL1616 机芯-----3061GW-810 电池----光动能--CTL1616 机芯-----3050MTG-1000 电池----光动能-----CTL1025 机芯-----5022 PAW-1500 电池----光动能--CTL1616 机芯-----3134 PAW-1500T 电池----光动能--CTL1616 机芯-----3134 PRG-40 电池----SR927Wx4 机芯-----2271PRG-80 电池----光动能--CTL1616PRG-80T 电池----光动能--CTL1616DW-5000C-1A 机芯型号---240 年代---1983 电池型号---BR-2320DW-5000C-1B 机芯型号---240 年代---1983 电池型号---BR-2320WW-5100C-1 机芯型号---491 年代---1983 电池型号---BR-2320WW-5100C-9 机芯型号---491 年代---1983 电池型号---BR-2320DW-5200C-1 机芯型号---240 年代---1984 电池型号---BR-2320DW-5200C-9 机芯型号---240 年代---1984 电池型号---BR-2320WW-5300C-1 机芯型号---491 年代---1984 电池型号---BR-2320DW-5400C-1 机芯型号---240 年代---1985 电池型号---BR-2320DW-5400C-9 机芯型号---240 年代---1985 电池型号---BR-2320DW-5500C-1 机芯型号---240 年代---1985 电池型号---BR-2320DW-5600C-1 机芯型号---691 年代---1987 电池型号---CR-2320DW-5600C-1V 机芯型号---691 年代---1987 电池型号---CR-2320DW-5600C-9V 机芯型号---691 年代---1987 电池型号---CR-2320DW-5600C-9CV 机芯型号---691 年代---1990 电池型号---CR-2320DW-5600C-9BV 机芯型号---691 年代---1989 电池型号---CR-2320DW-5600C-9B 机芯型号---901 年代---1992 电池型号---CR-2016DW-5600D-1 机芯型号---901 年代---1992 电池型号---CR-2016DW-5600B-2V 机芯型号---901 年代---1991 电池型号---CR-2016DW-5600B-3V 机芯型号---901 年代---1991 电池型号---CR-2016DW-5700C-1V 机芯型号---691 年代---1987 电池型号---CR-2320DW-5700C-9V 机芯型号---691 年代---1987 电池型号---CR-2320DW-5700C-9GV 机芯型号---691 年代---1987 电池型号---CR-2320DW-5800C-1V 机芯型号---691 年代---1987 电池型号---CR-2320DW-1983-1 机芯型号---901 年代---1993 电池型号---CR-2016大家可以用搜索功能找自己的资料，另外，如果这里没有的型号，请按照机芯数据查找，只要知道自己表的机芯就知道用什么电池了，如下表所示。

在卡西欧（CASIO）DT930上显⽰中⽂的⽅法当我刚接触卡西欧（CASIO）DT930开发的时候，遇到最难的问题之⼀，是如何显⽰中⽂。

后来经过很多摸索，终于找到解决的办法，现在总结出来，希望能帮助遇到同样困难的朋友。

⼀、显⽰中⽂的基本步骤---程序中要做的事---1、调⽤lcd_usrfont()注册字库。

注意确保注册路径和字库⽂件实际路径⼀致。

2、调⽤dat_system()把屏幕的点阵模式设置成与字库⼀致。

3、调⽤cputstr()显⽰中⽂。

---编译时要做的事--－4、⽤开发包提供的kj.exe，将程序⾥的中⽂转换为ASCII码形式。

因为DT930的C编译器只⽀持英⽂，所以当程序⾥含有中⽂的时候，必须先⽤kj.exe将其转换为ASCII码形式，否则是不能通过编译这⼀关的。

程序⾥含有⽇⽂时也是⽤kj.exe转换。

5、接下来与⼀般的编译步骤相同。

---要下载的⽂件---6、编译好的程序⽂件（.LOD）。

7、启动引导⽂件（astart.hts）。

7、字库⽂件：font6sk.fon。

注意确保存放路径与lcd_usrfont()的注册路径⼀致。

⼆、常见问题及解决⽅法按照上⾯的步骤操作，应能正确显⽰中⽂，如果显⽰出奇怪的字或符号，或中⽂躺着⽽且不完整，参考以下⼏种原因：1、没有字库⽂件。

解决⽅法：下载字库。

2、没有⽤lcd_usrfont()注册字库⽂件。

解决⽅法：⽤lcd_usrfont()注册字库，确保注册路径和字库⽂件实际路径⼀致。

3、字库⽂件不适⽤。

解决⽅法：检查字库⽂件名是不是“font6sk.fon”，如果不是，该字库很可能不适⽤于DT930，请重新下载。

我见过的字库⽂件有3个：font6sk.fon、font6sl.fon、hzk12s.fnt，第1个是DT930适⽤的；第2个适⽤于DT900，⽤在DT930上显⽰出来的中⽂是躺下的，⽽且不完整；第3个不会⽤。

当然，字库⽂件的名字是可以改的，⽂件名只能作为判断的参考依据，但如果中⽂躺着⽽且不完整，基本上可以断定是字库不适⽤。

Casio DT940盘点机安装方式说明一、机身安装手持端安装：将新购的机器取出，可以看到一颗型号为CR2032的纽扣电池和一对5号碱性电池，将手持端背部的两颗螺丝去除（如下图红框所示），打开电池盖，将纽扣电池安装一定方向放入其中；将5号电池仓开关拨至FREE处（如下图蓝色框所示），仓盖将自动打开，将一对5号电池按照标明的方向放入，盖好仓盖，最后将电池仓开关拨至LOCK处。

二、系统、字库安装1、底座连接PC机和控制程序安装欲进行系统、字库的安装，底座必须连接PC机，底座连接PC有两种方式，一种采用USB连接，另一种采用RS-232串口连接，虽然RS-232串口连接比较简单，但由于现在新型号电脑主机并不自带串口，所以在这里建议使用USB连接方式，使用机器自带的USB连接线连接电脑，接口如下图所示：将底座连接PC后，系统提示找到新硬件，但随后会出现驱动程序安装失败等提示，此时我们需要安装底座驱动程序和底座控制程序，将随机器自带的光盘放入光驱，进入光驱后我们可以看到下图所示的文件：进入DT969LC-driver文件夹，将dt-930-usb_drive.rar文件复制到PC机硬盘上并解压，在PC机桌面右键单击“我的电脑”选择“属性”打开“计算机属性”窗口，在弹出的窗口中的右侧点击“设备管理器”（如果你使用的是XP/2003操作系统，则在打开的窗口中选择“硬件”选项卡，然后点击里面的“设备管理器”），在弹出的“设备管理器”窗口中我们可以在“通用串行总线控制器”中找到一条名为CP2101 USB Composite Devce的设备，右键单击该设备，选择“更新驱动程序软件”，然后按照系统提示定位到刚解压的驱动程序文件夹即可完成底座的驱动程序安装。

驱动安装完成后，我们就可以安装底座的控制程序了！打开光盘根目录下的communication utility文件夹，再打开multidrop文件夹，运行里面的Setup.exe，按照提示即可安装底座控制程序。

高清多功能摄录表说明书（防水手表）图片仅供参考、请以实物为准1、调时手柄2、麦克风3、摄像头4、开关/操作键5、USB接口6、拍照键7、旋转装饰圈 8. 状态指示灯重要声明本产品具有一定的防水能力，在设计与制造方面，参考了3度防水（防水30米）的相关工艺和结构，但这并不代表您能将本产品作为一款潜水表，用于水下摄录，更不能保证本产品在水压下保持不渗水和正常工作，本产品所有的防水设计只是为了避免日常生活中，少量的飞溅液体或者沙石进入产品机壳内部而损坏产品，因此，您不能将其置于水下工作，并且需要严格按照说明书的指导来使用产品，如果因为您使用不当而造成产品进水损坏，本公司将不再对此产品提供质保以及售后服务。

要本产品更具保障的发挥其防水能力，您需要严格的遵守以下操作方法：l 严格区分USB密封旋钮、麦克风透音旋钮，麦克风密封旋钮这3种旋钮。

请根据上图严格区分麦克风旋钮与USB旋钮的差别，不能交换使用，否则起不到任何的防水防尘效果，而导致产品损坏。

l A：MIC1与B-MIC2 都是麦克风拾音孔的旋钮，高度一致。

C-USB旋钮高度略高于麦克风孔旋钮。

请注意区分。

l A：MIC1 为带有透声孔的金属旋钮，在该旋钮中心部位有一个孔位（见下图），用于声音传导，在良好的使用环境下，建议使用该旋钮，使得录制视频的同时也能够同步录入声音。

l B：MIC2 为不带透声孔的麦克风密封旋钮，在该旋钮内部，有一个防水密封胶垫，用于密封麦克风孔，在恶劣的使用环境下，建议使用该旋钮，起到麦克风的防水作用。

使用该旋钮后，能够防止飞溅的液体与粉尘进入麦克风孔位，但同时也隔阻了外部声音进入麦克风，所以，当麦克风孔位旋上了该旋钮，录制的视频将不带同步的声音。

l C：USB 旋钮为不带孔的金属密封旋钮，内部也同样带有塑胶密封胶垫，无论在什么环境下使用该产品，都请旋紧该旋钮，以免外界粉尘或者液体进入产品内部，影响到内部电子元器件与USB接口。
