软件操作说明书目录目录 -------------------------------------------------2 第一章功能简介 ----------------------------------------3 第二章操作流程 ----------------------------------------4 第三章个性化及设置 ------------------------------------6一、系统设置----------------------------------------------6二、项目内容设置------------------------------------------6三、模板/词库管理-----------------------------------------7四、报告样式的设计----------------------------------------7五、视频相关设置------------------------------------------8六、采集图像相关设置--------------------------------------9 第四章病历管理----------------------------------------10一、病历报告的修改---------------------------------------10二、病历查询---------------------------------------------10三、调整病历表格的样式-----------------------------------11四、病历统计与报表打印-----------------------------------11五、病历的删除及恢复-------------------------------------11六、病历浏览器-------------------------------------------12 第五章图像处理与管理 ----------------------------------13一、图像处理---------------------------------------------13二、图库管理---------------------------------------------13 敬告 -----------------------------------------------14第一章功能简介本工作站软件集影像采集、录制、批量图像的预采集、灵活多样的报告打印，强大的数据管理等诸多功能与一体，有些功能为本软件独有。
软件操作说明书目录目录 -------------------------------------------------2 第一章功能简介 ----------------------------------------3 第二章操作流程 ----------------------------------------4 第三章个性化及设置 ------------------------------------6一、系统设置----------------------------------------------6二、项目内容设置------------------------------------------6三、模板/词库管理-----------------------------------------7四、报告样式的设计----------------------------------------7五、视频相关设置------------------------------------------8六、采集图像相关设置--------------------------------------9 第四章病历管理----------------------------------------10一、病历报告的修改---------------------------------------10二、病历查询---------------------------------------------10三、调整病历表格的样式-----------------------------------11四、病历统计与报表打印-----------------------------------11五、病历的删除及恢复-------------------------------------11六、病历浏览器-------------------------------------------12 第五章图像处理与管理 ----------------------------------13一、图像处理---------------------------------------------13二、图库管理---------------------------------------------13 敬告 -----------------------------------------------14第一章功能简介本工作站软件集影像采集、录制、批量图像的预采集、灵活多样的报告打印，强大的数据管理等诸多功能与一体，有些功能为本软件独有。
基本操作手冊開關機步驟 :1.開機:先開電腦電源,待電腦進入到windows桌面後,再開機台電源。
2.進入Windows桌面後,連點兩下桌面上的捷徑VHR程式即可進入,進入後按登入,再按確定即可。
3.關機:關閉VHR程式後,先將機台電源關閉,再執行windows關閉電腦。
注意事項 :1.開機時,請勿將任何治具,裝置在Holder上,可避免撞壞治具或斷線。
2.在任何時候,移動探頭時,都需將門關至最底部,探頭才能夠動作。
3.長時間關機時, 請盡量配合將探頭拆下,或離開水面,可維護探頭。
4.短時間停止使用機台時, 可將VHR程式停止即可,可不用將機台電源關閉。
5.安裝探頭後,必須選擇你所安裝的探頭的頻率。
Transducer (探頭) 特性 :1. 探頭頻率越低，穿透力越佳，解析度越差。
2. 探頭頻率越高，穿透力越差，解析度越佳。
解析度介紹：High resolution-15 MHZ30 MHZ100 MHZLow resolution -超音波特性：1. 超音波:通過介質由軟（密度低）到硬（密度高）時，為正波。
2. 超音波:通過介質由硬（密度高）到軟（密度低）時，為負波。
3. 超音波:通過介質軟硬相同（密度相同）時，為平行波。
基本波形介紹：CASE 1 Z2 > Z1CASE 2 Z2< Z1CASE 3 Z2= Z1A-SCAN 波形示意圖：Special Case：1.波形不正不負(複合波)微小的Delam(<0.1um),超音波可穿透。
Marginal Delam.厚度 <0.1um＋Die Tilt ：A.B.點位置，A-scan 波形比較A ：B ：COLOR MAP 的意義NoSymmetri AsymmetriSymmetric(對稱圖)Asymmetric(不對稱圖)dB 強度值0 ％操作圖示介紹 :目前產品實際的TOF值這些是設在MOV Window 之Move Transducer 按鍵。
Agilent 7820A GC 工作站EZChrom Elite Compact操作指南（ 3.3.2版本）安捷伦科技有限公司生命科学与化学分析事业部1．概述1.1 手册目的了解 Agilent 7820A气相色谱仪的基本操作。
重点掌握EZChrom Elite工作站的开机、关机、参数设定，学会数据采集，数据处理，报告打印等的基本操作。
掌握软件版键盘（7820 Remote Controller）和实验室实用工具软件（Lab Advisor Software / Lab Instrument Utilities）的基本操作。
1.2 软件简介EZChrom Elite：可用于7820A GC的方法参数设置、数据采集、数据处理、报告打印等操作。
本手册会比较详细的对EZChrom Elite加以介绍。
软件版的键盘7820 Remote Controller：可用于仪器配置，参数设置，状态查看等操作。
实验室实用工具软件Lab Advisor Software / Lab Instrument Utilities：可用于仪器的相关测试、校正、仪器状态报告生成、仪器维修等操作。
1.3 学习准备仪器设备:Agilent 7820A GC进样口: 填充进样口 (PPZ)； 分流不分流进样口 (SSZ)。
检测器：FID； TCD；μECD； NPD。
色谱柱： HP-5毛细柱（P/N 19091J-413） 或, DB-1毛细柱（P/N 125-1017）注射器：10μl。
进样体积：1μl。
气体准备：FID， NPD：高纯氮(≥99.999%)，高纯氢气(≥99.999%)，高纯空气。
μECD：载气, 高纯氮(≥99.999%)或高纯氦气(≥99.999%)。
TCD：载气, 高纯氢气(≥99.999%)或高纯氦气(≥99.999%)。
标样或样品准备：准备学习用的合适标样或样品。
2. 开机和平衡系统2.1 启动EZChrom Elite工作站2.1.1 启动计算机，进入Windows XP操作系统。

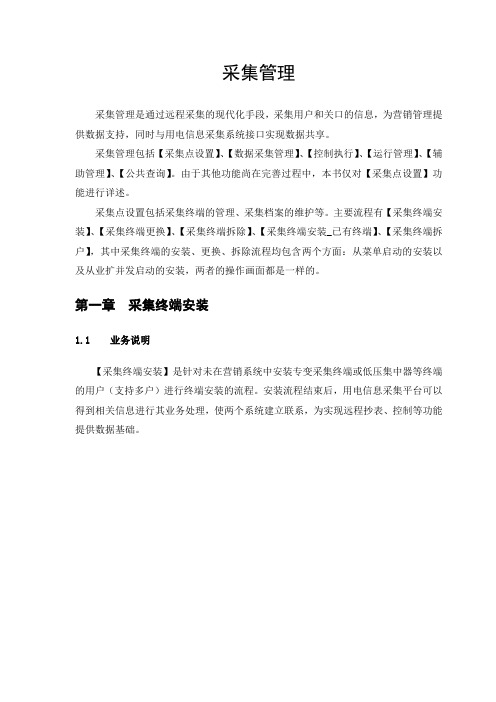

采集管理采集管理是通过远程采集的现代化手段，采集用户和关口的信息，为营销管理提供数据支持，同时与用电信息采集系统接口实现数据共享。
采集管理包括【采集点设置】、【数据采集管理】、【控制执行】、【运行管理】、【辅助管理】、【公共查询】。
由于其他功能尚在完善过程中，本书仅对【采集点设置】功能进行详述。
采集点设置包括采集终端的管理、采集档案的维护等。
主要流程有【采集终端安装】、【采集终端更换】、【采集终端拆除】、【采集终端安装_已有终端】、【采集终端拆户】，其中采集终端的安装、更换、拆除流程均包含两个方面：从菜单启动的安装以及从业扩并发启动的安装，两者的操作画面都是一样的。
第一章采集终端安装1.1 业务说明【采集终端安装】是针对未在营销系统中安装专变采集终端或低压集中器等终端的用户（支持多户）进行终端安装的流程。
安装流程结束后，用电信息采集平台可以得到相关信息进行其业务处理，使两个系统建立联系，为实现远程抄表、控制等功能提供数据基础。
1.2 业务流程图1.3 菜单位置 采集管理采集点设置采集终端安装 1.4 操作步骤1.4.1 制定采集点方案 登陆系统后，选择菜单【采集管理】【采集点设置】【采集终端安装】，出现“制定方案”界面。
系统支持多种方式查询用户，可以按用户编号查询，如图4-1-1所示： 开始 方案审查 采集点勘查确定安装方案安装任务制定 申领设备 派工 出库 采集终端调试终端安装归档制定采集点方案 结束图4-1-1 按用户编号查询以该台区多个用户同时安装采集终端为例制定方案，步骤如图4-1-3所示：图4-1-3 按台区标识查询1、在此输入用户编号 台区用户列表2、勾选用户 2、点击查询3、显示查询结果选择的台区1、点击查询5、下拉选择对应参6、点保存、关图4-1-5 制订采集点方案a.采集点名称：高压为用户名称，低压为台区名称。
b.采集点地址：高压为用户地址，低压为台区地址。
c.采集点类型：用户或关口。

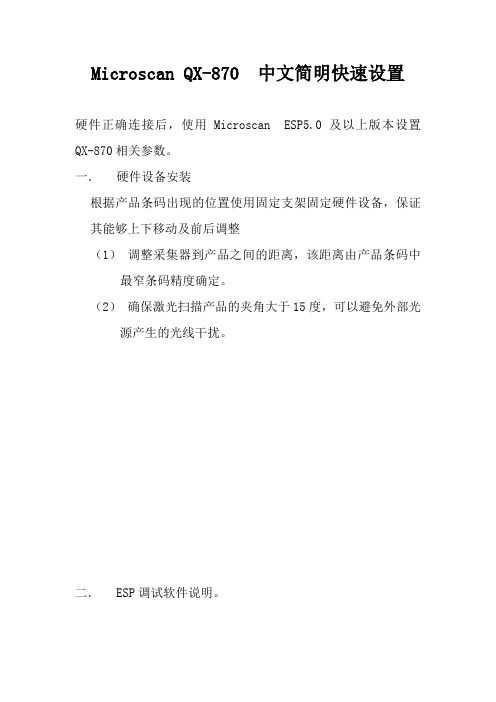

Microscan QX-870 中文简明快速设置硬件正确连接后，使用Microscan ESP5.0及以上版本设置QX-870相关参数。
一．硬件设备安装根据产品条码出现的位置使用固定支架固定硬件设备，保证其能够上下移动及前后调整（1）调整采集器到产品之间的距离，该距离由产品条码中最窄条码精度确定。
（2）确保激光扫描产品的夹角大于15度，可以避免外部光源产生的光线干扰。
二． ESP调试软件说明。
1.双击“Microsoft ESP”软件，打开软件。
在弹出的硬件设备表中，选择QX-870，点击OK键。
提示是否连接，点击是按键。
下方红色DISCONNECTED表示未连接。
设置硬件所连接的端口及协议，可以不用选择直接点击Auto Connect.自动连接匹配后提示连接成功。
进入ESP设置界面，下方装讨论显示绿色CONNECTED表示连接成功。
点击左上角App Mode进入菜单设置，并选择第二项Read Cycle.各项参数说明如下：Multisymbol 标签设置Number of Sydbols:一次扫描条码标签的个数。
Multisymbol Separator:指定各标签之间分隔符。
Trigger 触发扫描模式Mode:Continuous Read 连续读取；Countinous Read 1 Output 连续读取只输出1个条码；External Level 外部级别模式；External Edge 外部边沿模式。
Level和External在读取周期开始条件是相同的，但结束时间不一样。
Decodes Bdfore Output 输出前的译码Mode:Non-consecutive 对识读的条码进行无序计数。
Consecutive 对误读的条码进行有序计数。
Number Before Output 设置识读条码输出之前的计数阀值。
End of Read Cycle 结束读周期Mode：Timeout 超时；New Trigger 新触发。
C-数字化心电工作站适用范围：该产品供医疗卫生单位对患者进行心电检查用。
1.1型号数字化心电工作站分为EcgExplorer 500A、EcgExplorer500B、EcgExplorer 500C、EcgExplorer500D四个型号。
1.2命名规则1.3组成产品由主机（心电采集盒）、心电导联线、加密锁（选配）、软件光盘、心电电极、USB连接线和地线（选配）组成。
2.1 工作条件a）环境温度： 5℃～40℃b）相对湿度： 25%～80%（无冷凝）c）大气压力： 700hPa～1060hPad）使用电源：EcgExplorer 500A心电采集盒: 直流5.0V（通过计算机USB 口供电）；EcgExplorer 500B心电采集盒:3.7V/1000mAh 内置可充电锂聚合物电池；EcgExplorer 500C 心电采集盒：直流5.0V（通过计算机USB 口供电）；EcgExplorer 500D 双源心电采集盒：DC3.0V(电池供电), 直流5.0V（通过计算机USB口供电）。
2.2 性能要求2.2.1 输入动态范围应符合YY1139-2013中4.2.3的要求。
2.2.2 增益控制、准确度和稳定性2.2.2.1 增益设置和准确度应符合YY1139-2013中4.2.4.1的要求。
2.2.2.2 增益控制应符合YY1139-2013中4.2.4.2的要求。
2.2.2.3 增益切换应符合YY1139-2013中4.2.4.3的要求。
2.2.2.4 增益稳定性应符合YY1139-2013中4.2.4.4的要求。
2.2.3 时间基准选择和准确度2.2.3.1 时间基准选择时间基准选择有12.5mm/s、25mm/s、50mm/s三档。
2.2.3.2 时间基准准确度应符合YY1139-2013中4.2.5.2的要求。
2.2.4 输出显示2.2.4.1 输入信号应符合YY1139-2013中4.2.6.1的要求。
MDR-8.07 移动数据记录器操作使用说明书北京京南航天数据技术有限公司目录1简介 (4)1.1用途 (4)1.2主要特点 (4)1.3 主要技术指标 (4)1.4设备组成 (4)1.4.1电源适配器 (5)1.4.2 MDR采集器 (5)2MDR软件安装 (7)2.1 硬件驱动安装 (7)2.2 MDR控制软件安装 (8)2.2.1软件安装条件 (8)2.2.2软件安装 (8)3MDR列表配置 (12)4MDR系统连接 (15)4.1 USB连接 (16)4.2网络连接 (16)4.3串口（RS422）连接 (17)5控制软件主界面 (17)5.1 菜单项 (19)5.1.1 系统配置 (19)5.1.2 数据操作 (19)5.1.3 数据显示 (21)5.1.4 应变调整 (21)5.1.5 标定 (22)5.1.6 其他菜单 (22)5.2 工具栏 (23)5.3 控制面板 (23)5.4 显示窗口 (24)6参数设置 (25)6.1 参数设置界面 (26)6.2 统一参数 (28)6.3 滑动平均 (28)6.4 触发类型设定 (29)7数据传输 (29)7.1 通道选择 (32)7.2 数据传输 (32)7.3 图形显示开关和显示图形延时 (32)7.4 图形操作 (33)8传感器标定 (33)9MDR数据采集步骤 (36)9.1 MDR连接 (36)9.2 MDR列表配置 (36)9.3 参数设置 (38)9.4 数据实时显示 (38)9.5 数据采集 (39)9.6 数据传输 (40)1简介1.1用途移动数据记录器 (Moving Data Recorder) 简称MDR，是北京京南航天数据技术有限公司自主研制具有国际领先水平的高技术产品；能够记录冲击、噪声、振动、速度、位移、过载、应变、陀螺、温度、压力、数字等多种信号，适用于恶劣环境下的动态、静态数据采集记录；广泛应用于桥梁、铁路、风能、教学、煤炭机械、特种设备、汽车碰撞、运输实验、分离实验、爆炸试验、摩拖车颠簸、飞行试验中的系统测量和设备检测等领域。
执法记录仪数据管理系统操作手册宁波市鄞州世纪方讯信息科技有限公司2014年9月主要功能：将记录仪摄录的执法资料自动拷贝，并将资料信息自动上传至指定服务器,上传完毕后自动将记录仪中资料删除,对已拷贝执法资料做整理，并上传至后台电子证据管理系统，全过程中可对已接入执法记录仪进行充电。
其特点如下：自动采集功能:当设备接入后，后端采集存储设备自动检测并采集自动存储功能:可支持20个执法记录仪同时采集,采集完成后,自动分类存储授权设备识别:可自动识别接入设备,非授权设备无法接入自动上传功能:采集完成后,可将数据自动上传至服务器自动清空功能:采集完成后自动清空执法记录仪内数据充电功能:采集完成后,自动完成对执法记录仪的充电（充电时请关掉执法仪再充电）定期更新: 后端采集存储设备可按照设定,自动定期清理硬盘上无需保留的文件时钟同步功能:可校正接入设备时间实现时钟同步以上功能全部自动完成，无须专人操作，完全替代了数据管理员的所有工作，解放了人力，提高了工作效率与安全系数。
部件描述1.机身正面1）20条数据接线口，可以同时连接20台执法记录仪进行采集2.机身背背面1）下方红色圆形按钮是开关机键2）下方红色方形按钮是电源键3）一个网线接口，可以连接局域网或外网4）一个电源线接口5）两个USB接口6）显示屏开关（具体以实物为准）电源的连接及打开连接电源：在连接电源线之前，先把电源开关打到“O”处。
电源线一头接采集站电源插口，另一头插在电源插座上。
把电源开关打到“1”处打开电源，这时开关会亮红灯，表示外部电源与采集已连接，接着按电源开关旁边的红色小按钮开机。
第1章操作说明1.1 采集软件操作说明1 系统登录双击桌面上的“执法记录仪数据管理终端V8.4”图标，进入执法仪采集工作站程序。
进入执法仪采集工作站，需要输入服务器地址，文件存储位置（依据版本的不同，有些版本禁止用户修改文件存储位置）。
登录界面如图3.1.1所示。
输入正确的用户密码（123456）后，进入执法仪采集界面。
C-采集工作站操作手
册
产品操作使用手册
编制单位：东莞市嘉益智能交通科技有限公司编制日期：2011年12月1日
一、警翼采集工作站操作指南
1、警翼采集工作站操作指南
感谢您使用警翼WS01采集工作站，本工作站适用于执法记录仪摄录资料
的自动录入、上传及对执法记录仪本身的资料清除与充电操作。
显示屏
设备放置仓
底座及接口
一、部件描述
1.机身正面
1）15条数据接线口，可以同时连接15台执法记录仪进行采集 2.机身背面
1）下方红色圆形按钮是开关机键
2）下方红色方形按钮是电源键执法记录仪卡座
3）一个网线接口，可以连接局域网或外网
4）一个电源线接口
二、基本操作
1.插上电源，按下电源键，再按开关机键。
工作站进入到采集系统界面，通过USB接线口接入执法记录仪，进行采集
2.采集系统读取设备显示的信息依次为：设备编号，使用者，使用单位，采集状态，连接时间
三、注意事项
1.接入执法记录仪时，要听到滴滴两声，再接入下一台
2.工作站开机之前，要把所有的执法记录仪拔出
3.工作站只可对兼容执法记录仪设备充电，充电时间约为6小时
四、常见问题解决
1.按开机键工作站不开机，检查是否连接电源，电源键是否打开
2.开机后，采集系统不能连接上网络，检查网线是否插好
3.如果有设备没有读取出来，拔出设备，重新接入
五、采集工作站软件修改配置说明
右键快捷方式图标，单击“属性”
点击‘查找目标’，如图：
双击打开“settings.ini”文件，如图：
设置ServerIP=192.168.1.35，设置完成后保存，关闭所有窗口。
（注：ServerIP要与服务器IP一致）
软件开启后，查看工作站的正常运行，左下角会出现“网络已连接”字样。
通过数据线，把执法记录仪接到电脑上，就可以了，后续所有的操作都由采集站完成，不需要手动做任何操作。
2、产品服务指南
2.1、适用产品
本文件适用于相关《产品保修信息》（见后面说明）所列产品（统称为“产品”）及其出厂配置的部件、辅件和外部设备及其他物料（统称为“部件”）。
其他非属此范围的产品或部件（如赠品及其他出厂后附加的部件等），其保证和保修服务均按其各自独立的保修条款执行。
2.2、保证
如产品在正常使用和维护条件下，因材料、工艺或制造问题导致性能故障，在保修期内，我们将按本文件规定为您提供修理、更换或退货等保修服务。
性能故障按法定保修（即“三包”）的相关规定解释。
2.3、保修期
2.3.1保修期自产品首次购买日（“购买日”）起算，购买日以购买产品的发票日期为准。
如无有效发票，则保修期将自产品出厂日起算。
产品发票日期晚于产品实际交付日的，保修期自产品实际交付日起算。
但无论如何，产品的保修期起算日，最迟不应晚于出厂日后四十五天。
2.3.2在保修范围内修理或更换后的产品或部件，在剩余保修期内继续享有保修，剩余保修期不足三（3）个月的按三（3）个月计算，但对初始保修期在一（1）年以下的产品和/或部件，在上述情况下，剩余保修期不足三十（30）天的按三十（30）天计算。
2.4、保修解决方案
对保修范围内的产品故障，以修理为解决原则。
在可行的情况下，我们可能会尝试通过网络、电话或其他远程帮助方式来诊断和解决您的产品故障。
如有些问题可通过您自己安装指定的软件更新或替换件方式解决，则我们会指导您获得和安装此类软件更新或替换件。
如上述方式不适用或无法解决问题，我们会按产品享有的保修服务类型安排服务。
如您要求的解决方案超出法律规定的或我们承诺的范围，您需要承担相应的服务费或产品折旧费等费用。
2.5、如何获得保修服务
申请保修时，您应提供有效的保修凭证，方可获得保修。
保修卡、保修证书、三包凭证、维修记录等文件统称为保修凭证，这些文件是您有权获得保修服务的证明。
如您不能提供有效的上述文件，则在我们可确认产品或部件属于保修范围的情况下，也可为您提供保修，但这不作为我们的义务。
2.6、不提供保修的情况
如产品存在下列情况，本文件项下的保证及保修服务将不适用：
产品或部件超过相应保修期；
1)、错误或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当插拔外接设备；跌落或不当外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；及虫噬鼠咬或异物侵入等导致的产品或部件（如外壳、LCD屏、接口、元器件、线路等）碎裂、锈蚀、损坏等；
2)、由非警翼授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；
3)、产品或部件的原有识别信息被修改、变更或除去；
4)、无有效销售发票或保修卡，但本文件另有规定的除外；
5)、使用非合法授权、非标准或非公开发行的软件造成的故障或损坏；
6)、因病毒感染、黑客袭击或其他恶意侵害行为造成的故障或损坏；
7)、因不可抗力或意外事件造成的故障或损坏；
8)、其他非因产品本身质量问题导致的故障或损坏。
遇上述情况，您应向相关责任方寻求解决，警翼对此不承担任何责任。
因非在保修期或保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障，此类问题应按相关保修规定通过更新修复这些部件、附件和软件解决。
产品使用过程中正常的脱色、磨损和消耗，不是保修范围内的故障。
2.7、产品保修信息
二、警翼服务器设置操作指南
开机后进入CentOS的登录界面，用户名输入：root，口令输入：26957381
输入用户名和密码口令之后，就进入了CentOS的主界面。
点选菜单“系统”-“管理”-“网络”进行服务器网络IP地址的设置。
选中下面列表框中的网络设备后，点选“编辑”
然后如下图设置服务器的静态IP地址，如果服务器是接入客户的内网，“IP地址”、“子网掩码”、“默认网关”这三项需要客户提前向网管申请提供。
确认后保存更改、激活网络设备。
在已连网的另外一台电脑浏览器栏地址中输入服务器的IP地址，进入网站页面，使用初始用户名“admin”，初始密码“123456”登录网站进行查看。
备用管理员账号
用户名：test 密码:123456
用户名：manager 密码:123456。
