PE管安装规范

PE（PP-R）管安装方法
一、管材连接方式：
热熔对接焊：将管材与管件端面加热至熔融状态，用机械外力将二者粘合在一起。

电熔承插焊：管材与管件的连接是通过管件内表面预埋的电热丝经通电加热后，将管材外表面与管件内表面熔融，使二者粘合在一起。

热熔承插悍:用焊接设备将管材外表面及管件内表面同时加热至熔融状态后用外力将二者粘合在—起。

二、管道敷设：输、配水管道的地基宜为无尖硬土石和无盐类的原土层，当原土层有尖硬土石和盐类时，应铺设细砂或细土。

凡可能引起管道不均匀沉降的地段，其地基应进行处理或采取其它防沉降措施。

三、管道连接：管道连接应采用电熔连接(电熔承插连接、电熔鞍形连接)或热熔连接(热熔承插连接、热熔对接连接、热熔鞍形连接)，不得采用螺纹连接和粘接。

PE 管道与金属管道连接时，必须采用钢塑过渡连接。

管道系统安装完毕，在外观检查合格后，应对全系统进行分段吹扫,吹扫与试验介质宜用压缩空气，其温度不宜超过40℃。

气密性实验：使用洗涤剂或肥皂液检查接头是否漏气，应在检验完毕后，及时用水冲去检漏的洗涤剂或肥皂液。

再隐蔽。

四、PE管道工程技术规程摘要：
①、执行标准：建设部部颁标准CIJ63—95
②、最小管顶覆土厚度：
※埋设在车行道下时，不宜小于0.8m
※埋设在非车行道下时，不宜小于0.6m
※埋设在水田下时，不宜小于0.8m
③.开槽的沟底宽度（m）：
※单管沟边组装埋设：
沟底宽度（a）=管道外径（D）+0.3。

竭诚为您提供优质文档/双击可除pe管的安装规范篇一：pe管线施工规范pe给水管pe燃气管施工规范在各种埋地管道的应用过程中，管道能否达到规定的长期使用寿命的一个关键因素就是铺设的质量。

而hdpe管道具有多种独特性能使管道的铺设更加安全、快捷，同时正确的施工设计与安装规程将使管道的这些优越性能得到更大程度的发挥。

（1）施工前的技术准备a、施工前应熟悉、掌握施工图；b、准备好相应的施工机具；c、对操作工人进行上岗培训，培训合格后方可进行施工；d、按照标准对管材、管件进行验收。

（2）管沟的开挖管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工，而且在没有征得相关部门同意的情况下不得擅自进行改动。

hdpe管道的柔性好、重量轻，所以可以在地面上预制较长管线，当地形条件允许时，管线的地面焊接可使管沟的开挖宽度减小。

狭窄管沟的开挖可以采用旋转开挖机、犁或铲具等开挖机具。

一般规定，聚乙烯管道埋设的最小管顶覆土厚度为：a、埋设在车行道下管顶埋深不得小于0.9米；b、埋设在人行道下或管道支管不得小于0.75米；c、绿化带下或居住区支管不得小于0.6米；d、在永久性冻土或季节性冻土地层，管顶埋深应在冰冻线以下。

在结实、稳固的沟底，管沟的宽度由施工所需要的操作空间决定，空间大小必须允许能够正常进行管沟底部的正确准备及管沟填埋材料的填埋及夯实等工作，而且还要考虑到管沟开挖费用以及购买填埋材料等费用的经济性。

管沟的宽度值一般要考虑到管道的规格及所用的夯实工具。

下表给出了相应的最小宽度值：管道公称直径，毫米最小管沟宽度，米75-400d+0.3＞400d+0.5一般规定，当在地面连接时，开沟宽度为d+0.3，当在沟内安装或开沟回填有困难，不能满足回填土密实度要求时，开沟宽度为d+0.5，且总宽度不小于0.7米。

在沙土或淤泥的管沟内，如果不易作出一个直立的管沟侧壁，那么可以做一个45°或能够支撑沟壁材料的一个坡度。

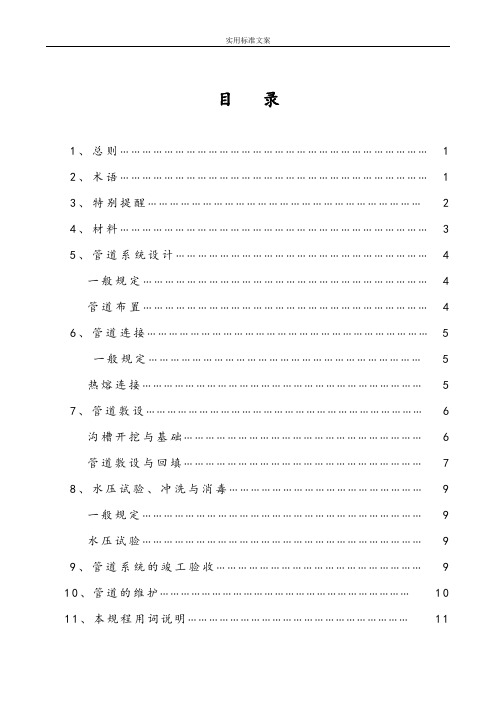

实用标准文案目录1、总则 (1)2、术语 (1)3、特别提醒 (2)4、材料 (3)5、管道系统设计 (4)一般规定 (4)管道布置 (4)6、管道连接 (5)一般规定 (5)热熔连接 (5)7、管道敷设 (6)沟槽开挖与基础 (6)管道敷设与回填 (7)8、水压试验、冲洗与消毒 (9)一般规定 (9)水压试验 (9)9、管道系统的竣工验收 (9)10、管道的维护 (10)11、本规程用词说明 (11)PE给水管道系列一、总则1.1.为了使室外埋地用聚乙烯（PE）给水管材的工程设计、施工及验收做到技术先进、卫生安全、经济合理、施工方便，确保工程质量，特制定本技术条款。

1.2.本技术条款适用于水温不大于40℃，工作压力不大于0.8MPA的室外埋地用聚乙烯（PE）给水管材的工程设计，施工及验收。

1.3.本技术条款适用于一般地质情况下，新建、改建和扩建的室外给水管道工程的设计、施工及验收，也可用于已建管道工程的维修。

1.4.承接室外聚乙烯给水管道的施工员应经过专业技术培训，经考试和技术评定合格后，方可上岗操作。

1.5.本技术手册条款未注明之处，应遵守国家现行标准的相关规定。

二、术语2.1. 公称外径 nominal outside diameter管材、管件标定的外径。

2.2.公称壁厚 nominal wall thickness管材、管件壁厚的规定值，相当于任一点的最小壁厚。

2.3. 公称压力 nominal perssure管材、管件在20℃的最大工作压力。

2.4. 工作压力 working pressure管道在正常工作状态下，作用在管内壁的最大持续水压力，不包括水锤压力。

2.5.水锤压力 surge pressure管道系统工作时，由于水的流速发生突然变化，而产生的瞬时波动压力。

2.6.设计内水压力 design pressure管道系统工作时，作用与管内壁的最大瞬时压力，是管道持续工作压力与水锤压力之和。

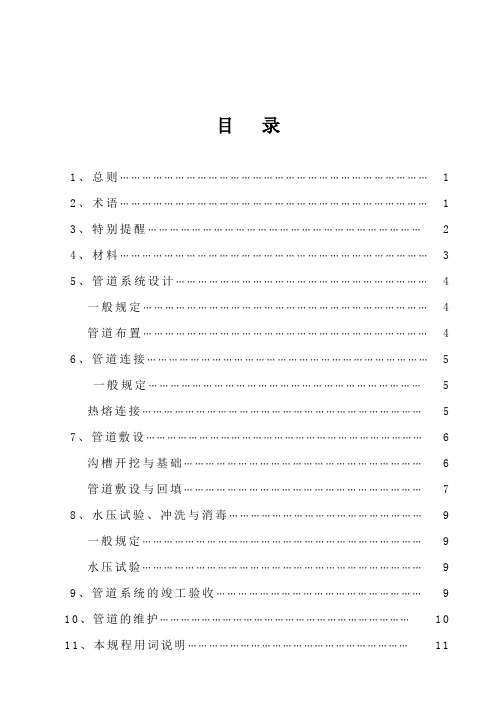

..目录1、总则 (1)2、术语 (1)3、特别提醒 (2)4、材料 (3)5、管道系统设计 (4)一般规定 (4)管道布置 (4)6、管道连接 (5)一般规定 (5)热熔连接 (5)7、管道敷设 (6)沟槽开挖与基础 (6)管道敷设与回填 (7)8、水压试验、冲洗与消毒 (9)一般规定 (9)水压试验 (9)9、管道系统的竣工验收 (9)10、管道的维护 (10)11、本规程用词说明 (11)PE给水管道系列一、总则1.1.为了使室外埋地用聚乙烯（PE）给水管材的工程设计、施工及验收做到技术先进、卫生安全、经济合理、施工方便，确保工程质量，特制定本技术条款。

1.2.本技术条款适用于水温不大于40℃，工作压力不大于0.8MPA的室外埋地用聚乙烯（PE）给水管材的工程设计，施工及验收。

1.3.本技术条款适用于一般地质情况下，新建、改建和扩建的室外给水管道工程的设计、施工及验收，也可用于已建管道工程的维修。

1.4.承接室外聚乙烯给水管道的施工员应经过专业技术培训，经考试和技术评定合格后，方可上岗操作。

1.5.本技术手册条款未注明之处，应遵守国家现行标准的相关规定。

二、术语2.1. 公称外径 nominal outside diameter管材、管件标定的外径。

2.2.公称壁厚 nominal wall thickness管材、管件壁厚的规定值，相当于任一点的最小壁厚。

2.3. 公称压力 nominal perssure管材、管件在20℃的最大工作压力。

2.4. 工作压力 working pressure管道在正常工作状态下，作用在管内壁的最大持续水压力，不包括水锤压力。

2.5.水锤压力 surge pressure管道系统工作时，由于水的流速发生突然变化，而产生的瞬时波动压力。

2.6.设计内水压力 design pressure管道系统工作时，作用与管内壁的最大瞬时压力，是管道持续工作压力与水锤压力之和。

目录1、总则 (1)2、术语 (1)3、特别提醒 (2)4、材料 (3)5、管道系统设计 (4)一般规定 (4)管道布置 (4)6、管道连接 (5)一般规定 (5)热熔连接 (5)7、管道敷设 (6)沟槽开挖与基础 (6)管道敷设与回填 (7)8、水压试验、冲洗与消毒 (9)一般规定 (9)水压试验 (9)9、管道系统的竣工验收 (9)10、管道的维护 (10)11、本规程用词说明 (11)PE给水管道系列一、总则1.1.为了使室外埋地用聚乙烯（PE）给水管材的工程设计、施工及验收做到技术先进、卫生安全、经济合理、施工方便，确保工程质量，特制定本技术条款。

1.2.本技术条款适用于水温不大于40℃，工作压力不大于0.8MPA的室外埋地用聚乙烯（PE）给水管材的工程设计，施工及验收。

1.3.本技术条款适用于一般地质情况下，新建、改建和扩建的室外给水管道工程的设计、施工及验收，也可用于已建管道工程的维修。

1.4.承接室外聚乙烯给水管道的施工员应经过专业技术培训，经考试和技术评定合格后，方可上岗操作。

1.5.本技术手册条款未注明之处，应遵守国家现行标准的相关规定。

二、术语2.1. 公称外径 nominal outside diameter管材、管件标定的外径。

2.2.公称壁厚 nominal wall thickness管材、管件壁厚的规定值，相当于任一点的最小壁厚。

2.3. 公称压力 nominal perssure管材、管件在20℃的最大工作压力。

2.4. 工作压力 working pressure管道在正常工作状态下，作用在管壁的最大持续水压力，不包括水锤压力。

2.5.水锤压力 surge pressure管道系统工作时，由于水的流速发生突然变化，而产生的瞬时波动压力。

2.6.设计水压力 design pressure管道系统工作时，作用与管壁的最大瞬时压力，是管道持续工作压力与水锤压力之和。

2.7.最小要求强度 minimum required strength管道水温20℃、50年长期承受水压力下，聚乙烯管材环向抗拉强度的最低保证值，该值取决于聚乙烯树脂类别。

PE管的安装施工步骤
本文档介绍了PE管的安装施工步骤，旨在帮助读者了解PE管的安装过程并能正确进行施工。

步骤一：准备工作
1. 在开始安装前，确保所有所需材料和工具齐全。

2. 对施工区域进行必要的清理和准备工作，确保施工场地干净整洁。

步骤二：测量和标记
1. 使用测量工具准确测量施工区域，确保PE管的长度和位置准确无误。

2. 根据测量结果，在施工区域内进行必要的标记，以便正确安装PE管。

步骤三：切割和连接
1. 使用合适的工具，在标记位置上进行切割，确保切口整齐平滑。

2. 使用连接器将切口两端的PE管连接起来，确保连接紧密可靠。

3. 检查连接部位，确保无渗漏现象发生。

步骤四：固定和支撑
1. 在连接完成后，使用固定夹或支撑材料将PE管固定在所需
位置上。

2. 确保固定或支撑的方式符合安全和稳定的要求，以防止PE
管在使用中移动或下沉。

步骤五：测试和验收
1. 完成PE管的安装后，进行必要的测试，确保管道的正常运行。

2. 完成测试后，进行验收，确保PE管安装符合相关标准和要求。

以上是PE管的安装施工步骤的简要介绍。

在进行实际施工时，请确保依据相关规定和要求进行操作，以确保安全和质量。

目录1、总如此 (1)2、术语 (1)3、特别提醒 (2)4、材料 (3)5、管道系统设计 (4)一般规定 (4)管道布置 (4)6、管道连接 (5)一般规定 (5)热熔连接 (5)7、管道敷设 (6)沟槽开挖与根底 (6)管道敷设与回填 (7)8、水压试验、冲洗与消毒 (9)一般规定 (9)水压试验 (9)9、管道系统的竣工验收 (9)10、管道的维护 (10)11、本规程用词说明 (11)PE给水管道系列一、总如此1.1.为了使室外埋地用聚乙烯〔PE〕给水管材的工程设计、施工与验收做到技术先进、卫生安全、经济合理、施工方便,确保工程质量,特制定本技术条款.1.2.本技术条款适用于水温不大于40℃,工作压力不大于0.8MPA的室外埋地用聚乙烯〔PE〕给水管材的工程设计,施工与验收.1.3.本技术条款适用于一般地质情况下,新建、改建和扩建的室外给水管道工程的设计、施工与验收,也可用于已建管道工程的维修.1.4.承接室外聚乙烯给水管道的施工员应经过专业技术培训,经考试和技术评定合格后,方可上岗操作.1.5.本技术手册条款未注明之处,应遵守国家现行标准的相关规定.二、术语2.1. 公称外径 nominal outside diameter管材、管件标定的外径.2.2.公称壁厚 nominal wall thickness管材、管件壁厚的规定值,相当于任一点的最小壁厚.2.3. 公称压力 nominal perssure管材、管件在20℃的最大工作压力.2.4. 工作压力 working pressure管道在正常工作状态下,作用在管内壁的最大持续水压力,不包括水锤压力.2.5.水锤压力 surge pressure管道系统工作时,由于水的流速发生突然变化,而产生的瞬时波动压力.2.6.设计内水压力 design pressure管道系统工作时,作用与管内壁的最大瞬时压力,是管道持续工作压力与水锤压力之和.2.7.最小要求强度 minimum required strength管道水温20℃、50年长期承受内水压力下,聚乙烯管材环向抗拉强度的最低保证值,该值取决于聚乙烯树脂类别.2.8. 混配料 pounds以聚乙烯根底树脂,参加必要的抗氧剂、紫外线稳定剂和颜料制造而成的粒料.2.9. 标准尺寸比〔SDR〕 standard dimension ratio管材的公称外径〔dn〕与公称壁厚〔e n〕的比值.三、特别提醒：3.1.不同公称压力的产品混用,以保证工程质量.3.2. 沟槽的开挖与根底必须按照本手册6.1决定严格执行.3.3. 管材安装施工应由专业人员操作,安装人员必须经过相关技术培训合格、持证上岗,并仔细阅读工程技术规程与本公司的技术安装手册后方可进展安装.3.4. 管道中应设可伸缩装置,利用管道敷设中的自然弯曲〔如L型、Z型、H型等〕,吸收管道因温差产生的变形；利用折角管段的悬臂移位,吸收管道自固定点起到转弯处的伸缩变形.3.5. 管道中应设置放气阀,并标明位置.3.6. 管材安装施工、试压应分阶段进展,合格后再继续安装施工〔以检查施工过程中是否存在安装质量问题〕.管材全部安装完毕后,必须进展系统水压试验,且要有原始焊接记录、试压记录和见证人签字确认,并经过相关权威部门验收合格后方可进展回土填埋工作.3.7. 清洗、消毒处理必须经有关部门验收合格后方可投入使用.3.8. 由于安装操作不当以与未按照本手册规X施工、搬运、装卸、维护、储存等过程中也会造成的损失,固需特别注意.3.09. 技术服务指导： .四、材料4.1.一般规定：埋地聚乙烯给水管道工程采用的管材、管件应分别符合现行国家标准GB/T13663-2000和GB/T13663.2-2005以与Q/BSACPO1.3-2005的规定；卫生性能应符合GB/T17219的规定；凡非标产品,均应参照相应的标准进展性能试验和检验,符合要求,方可使用；管道附属设备应符合国家现行的有关产品标准的规定.4.2.材料：. 管材的规格尺寸应符合下表规定；五、管道系统设计5.1. 一般规定：管道系统正常工作状态下,选用的管材最大设计内水压力〔Fwd〕,应按下式计算: Fwd=1.5Fw式中Fw—管道工作压力〔不包括水锤压力〕聚乙烯给水管道严禁在雨污水检查井与排水管渠内穿过.5.2.管道布置：住宅小区、工业园区与工矿企业,公称外径小于等于200mm的配水干管,可沿建筑物周围布置,在外墙〔柱〕净距不宜小于1.00m.聚乙烯埋地给水管管顶最小覆土深度,在人行道下不宜小于0.60mm,在轻型车行道下不宜小于1.00m.管道与建筑物、构筑物和其他工程管线之间最小水平净距宜符合一下规定：.与建筑物间距：管道公称外径小于等于200mm时为1.00m,公称外径大于200mm时为3.00m；与雨污水管间距：管道公称外径小于等于200mm时为0.5～1.00m,公称外径大于200mm时为1.0～1.50m；. 与燃气管间距：中低压管为0.50m,高压管1.0～1.50m；与电力电缆间距为0.50m；与电信电缆间距为0.50m；与乔木灌木间距为1.50m；与通信照明电缆间距为0.50m；与高压铁塔根底间距为3.00m；与道路侧石边缘间距为0.50m；与铁路坡脚间距为6.00m.当上述间距难以保证时,应采取必要的安全技术措施.. 管道与热力管道间的距离,应在保证聚乙烯管道外表温度不超过40℃的条件下计算确定.最小不得小于0.5m.六、管道连接6.1.一般规定：管材、管件以与管道附件的连接应采用热熔连接〔热熔对接、热熔承插连接、热熔鞍形连接〕或电熔连接〔电熔承插连接、电熔鞍形连接〕与机械连接〔锁紧型和非锁紧型承插式连接、法兰连接、钢塑过度连接〕.公称外径大于或等于63mm的管道不宜采用手工热熔承插连接,壁厚＜6mm的管材不宜使用热熔对接的连接方法,聚乙烯管材、管件不得采用螺纹连接和粘接.管道各种连接应采用相应的专用连接工具.连接时严禁明火加热.. 管道连接宜应采用同种牌号级别,压力等级一样的管材、管件以与管道附件〔不同牌号的管材以与管道附件之间的连接,应经过试验,判定连接质量能得到保证后,方可连接〕.聚乙烯管材、管件与金属管、管道附件的连接,当采用钢制喷塑或球墨铸铁过度管件时,其过度管件的压力等级不得低于管材公称压力.. 在寒冷气候〔-5℃以下〕或大风环境条件下进展热熔或电熔连接操作时,应采取保护措施,或调整连接机具的工艺参数.管道连接时,管材切割应采用专用割刀或切管工具,切割断面应平整、光滑、无毛刺,且应垂直于管轴线.管道连接后,应与时检查接头外观质量,不合格者必须返工.6.2.热熔连接：热熔连接工具的温度控制应准确,加热面温度分布应均匀,加热面结构符合焊接工艺要求.热熔连接前、后应使用洁净棉布擦净加热面上的污物.热熔连接加热时间、加热温度和施加的压力以与保压、冷却时间,应符合热熔连接工具生产企业和聚乙烯管材、管件以与管道附件生产企业的规定.在保压、冷却期间不得移动连接件或在连接件上施加任何外力.热熔对接连接还应符合如下规定：两待连接件的连接端应伸出焊机夹具一定自由长度,并校直两对应的待连接件,使其在同一轴线上.错边不宜大于壁厚的10%.管材、管件以与管道附件连接面上的污物应使用洁净棉布擦净,并铣削连接面,使其与轴线垂直.. 待连接件的段面应使用热熔对接连接工具加热.加热完毕,待连接件应迅速脱离加热工具,检查待连接件的加热面熔化的均匀性和是否有损伤.然后,用均匀外力使连接面完全接触,并翻边形成均匀一致的凸缘,凸缘的高度和宽度应符合有关规定.不同SDR系列的管材、管件产品互焊时,宜通过机械加工使焊接处壁厚一样.焊接时,每一个焊口应当有详细的焊接原始记录,焊接原始记录至少应当包括环境温度、焊工代码、焊口编号、管道规格类型、焊接压力、拖动压力、增压时间、加热板温度、切换时间、吸热时间、冷却时间等.聚乙烯〔PE〕给水管道热熔对接应采用同厂家、同材质、同牌号的管材与管材,管材与管件之间,管件与管件之间连接；不同SDR系列的聚乙烯管材不宜采用热熔对接连接.焊接质量检测：检测的必要性；检测方法：焊接接头质量检验分别为破坏性试验和非破坏性试验,在施工现场一般采用非破坏性试验.非破坏性试验主要是目测,也可以称为外观检查,主要标准如下：卷边应均匀、圆滑、饱满,两边卷边尺寸相近；焊缝平滑对称,卷边的高度、翻边的任一边高度差不大于0.1＜它的壁厚；切下的翻边不存在未融合、缺口、孔洞等缺陷,切边的管端错边不超过壁厚的10%.七、管道敷设7.1.沟槽开挖与根底一般稳固的土壤管道沟槽断面形式有直壁、放坡以与直壁与放坡相结合等形式,管沟断面形式确定应根据现场施工环境、施工设备、土质条件、沟槽深度、气象条件和施工季节等因素综合确定.沟槽放坡按国家现行标准《给水排水管道工程施工与验收规X》GB 50268的规定执行.槽底最小宽度应根据土质条件、沟槽断面形式与深度确定,可采用下表的规定.沟槽槽底最小宽度①〔mm〕应按设计的平面位置和高程开挖,人工开挖且地下无水时,沟底预留值宜为0.05-0.10m；机械开挖或有地下水时,沟底预留值不应小于0.15m.预留局部在管道敷设前应人工清底至设计标高.管道根底或垫层应符合如下规定：管道必须敷设在原状土地基上,局部超挖局部应回填夯实.当沟底无地下水时,超挖在0.15m以内,可用原土回填夯实,其密实度不应低于原地基天然土的密实度；超挖在0.15m以上时,可用石灰土或砂填层处理,其密实度不应低于95%.当沟底有地下水或沟底土层含水量较大时,可用天然砂回填.沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时,必须在去除后铺一层厚度不小于0.15m 的砂土或素土,且平整夯实.管道附件或阀门,管道支墩位置应垫碎石,夯实后按设计要求设混凝土找平层或垫层.对软弱管基与特殊性腐蚀土壤,应按设计要求进展处理.对岩石根底,应铺垫厚度不小于0.15m的砂层.7.2.管道敷设与回填管道应根据施工组织设计分段施工,管材应沿管线敷设方向排列在沟槽边；采用非锁紧型承插式连接的管道,承口应向同一方向排列.对连接安装间隔时间较长与每次工程收工,管口部位应进展封闭保护.电熔、热熔连接收道应分段在槽边进展连接后,以弹性敷管法移入沟槽；非锁紧型承插式连接收道宜在沟槽内连接.管道移入沟槽时,不得损伤管材,外表不得有明显划痕,应采用非金属绳索下管.管道穿越重要道路、铁路等需设备金属或混凝土套管时,除应符合本规程的规定外,还应符合如下规定：套管应伸出路边或路基 1.00-1.50m；套管内应清洁无毛刺,管道穿过套管时不得使管道外表产生明显拉痕,必要时管道外表应加套保护；穿越的管道应采用电熔、热熔连接,经试压且通过验收合格后方可与套管外管道相连接；. 寒冷地区穿越管应采取保温措施；管道在涵洞内通过时,涵洞宜留有通行宽度.管道分段敷设完毕,进展系统闭合连接时,宜选择运行水温与施工环境温度差最小的时段进展.管道沟槽回填时,应符合如下规定：管道铺设后应与时进展回填,回填时应流出管道连接部位,连接部位应待管道水压试验合格后再进展回填,回填前应按本规程规定,对管道系统进展加固. 回填时应先填实管底,再同时回填管道两侧,然后回填至管顶0.5m处.沟内有积水时,必须全部排尽后,再行回填.. 回填土应分层夯实,每层厚度应为0.2-0.3m,管道两侧与管顶0.5m以上的回填土必须人工夯实；当回填土超出管顶0.5 m时,可使用小型机械夯实,每层松土厚度应为0.25-0.4 m.当管道覆土较深,且管道回填土质与压实系数设计吴规定时,其回填土质与压实系数应符合要求,管底应有0.1 m以上、压实系数85%-90%的垫层；管道两侧每0.2 m分层回填夯实,压实系数为95%；管顶0.3 m以内压实系数不小于90%.. 当管道覆土较浅时,其回填土土质与压实系数应根据地面要求确定；当修筑道路时,应满足路基的要求.回填时各类机具种类,每层回填土虚铺厚度应符合下表规定：管道经试压且通过隐蔽工程验收,人工回填到管顶以上0.5 m后,方可采用机械回填,但不得在管道上方行驶.机械回填时应在管道内充满水的情况下进展.各类管道阀门井等周围回填应符合以下规定：应采用砂砾、石灰土等材料,宽度不应小于0.4 m；回填后沿管道中心线对称分层夯实,其密度应不低于管沟内分层内要求.管道井在路面位置,管顶0.5 m以上应按路面要求回填.八、水压试验、冲洗与消毒8.1. 一般规定：在室外温度≤20℃时,水压试压静水压力不小于管道工作压力的1.5倍,且试验压力不应低于0.60MPa,不得将气压试验代替水压试验.管道水压试验长度不宜大于1000 m.对中间设有附件的管段,应设伸缩装置,水压试验分段长度不宜大于500 m,系统中有不同材质的管道应分别进展试压.管道水压试验前应编制试压工程设计,其内容应包括如下项目：管端后背堵板与支撑设计；进水管路、排水管管路与排气孔设计；加压设备与压力表选用;排水疏导管路设计与布置.试压管段不得包括水锤消除器,室外消火铨等管道附件.系统包含的各类阀门,应处于全开状态.8.2.水压试验:预试验阶段,应按如下步骤,并符合如下规定：将试压管道内的水压降至大气压,并持续60min.期间应确保空气不进入管道.缓慢地将管道内水压升至试验压力并稳压30min,期间如有压力下降可注水补压,但不得高于试验压力.检查管道接口、配件等处有无渗漏现象.当有渗漏现象时应中止试压,并查明原因采取相应措施后重新组织试压.停止注水补压并稳定60 min.当60 min后压力下降不超过试验压力的70%时,如此预试验阶段的工作完毕.当60 min后压力下降低于试验压力的70%时,应停止试压,并应查明原因采取相应措施再组织试压.. 每隔3min记录一次管道剩余压力,应记录30min.当30min内管道剩余压力有上升趋势时,如此水压试验结果合格.九、管道系统的竣工验收9.1.管道工程施工应经过竣工验收合格后,方可投入使用.隐蔽工程应经过中间验收合格后,方可进展下一工序.9.2.隐蔽工程验收,应包括如下各项内容,并应填写中间验收记录.管材、管件、附属设备到工地的检查；管道与附属构筑物的地基和根底；管道支墩设置,井室等构筑物的砌筑情况；管道的弯头、三通等管件的连接情况,穿井室等构筑物的情况,采用金属阀门的防腐情况；管道穿越铁路、公路、河流等工程的情况；地下管道的交叉处理；管道分段水压试验；管道回填土压实系数检验记录；随管道埋地铺设的示踪线与警示带的记录和资料；. 管道消毒后水质检验报告.9.3.竣工验收应提交如下资料：竣工图与设计变更文件；材料和设备的出厂合格证、试验记录与相关技术参数的设备卡；. 隐蔽工程验收记录与有关资料；管道系统的试压记录；冲洗与消毒后水质化验报告；工程质量评定记录；工程质量事故处理记录.9.4.竣工验收时,应核实竣工验收资料,并进展必要的复验和外观检查.对如下项目应做出鉴定,并填写竣工验收鉴定书.. 管道的位置、高程与管材规格尺寸；管道上设置的阀门、消火栓等配件在正常压力条件下启闭的灵敏度与安装的位置和数量,开启方向的说明书和标志；管道的冲洗与消毒；外观质量.9.5.管道工程应由主管单位组织施工、设计、建设和其他有关单位联合验收, 验收后建设单位应将有关设计、施工与验收的文件立卷归档.9.6.分项、分部与隐蔽工程验收,可根据施工情况由建设单位会同施工单位共同验收,并做出验收记录.十、管道的维护10.1. 因管道地基沉降、温度变化、外部荷载变化等外部原因造成的管道破坏,在管道修复后还应采取相应措施消除各种外部因素.本规程用词说明一、为便于在执行本规程条文时区别对待,对于要求严格程度不同的用词说明如下：1、表示很严格,非这样做不可的：正面词采用"必须〞；反面词采用"严禁〞 .2、表示严格,在正常情况下均应这样做的：正面词采用"应〞；反面词采用"不应〞或"不得〞 .3、表示允许稍有选择,在条件许可时首先应这样做的：正面词采用"宜〞或"可〞；反面词采用"不宜〞 .三、条文中指明应按其他有关标准执行时,写法为"应按……执行〞或"应符合……的要求〔规定〕〞 .浅谈钢筋商品混凝土承插管施工工艺某某市污水处理二期管网工程中使用钢筋商品混凝土承插管较多,设计图纸管径为DN600、DN1000、D N1200、DN1350、DN1500,设计接口形式均为柔性接口.结合设计图纸、施工监理过程控制来浅谈钢筋商品混凝土承插管工艺和质量控制.1、先谈谈钢筋商品混凝土承插管的优势钢筋商品混凝土承插管其接口的水密机理主要依靠接口之间的"O〞型橡胶圈的弹性压缩,钢筋商品混凝土承插口管的接口之间的止水材料是采用了目前较先进的拉密尔橡胶止水圈,具有良好的防渗漏性能.由于钢筋商品混凝土承插管配用橡胶圈的接口形式均为柔性接口形式,允许在接口部位可发生微量的转角或微量的水平位移,能适应基底有不均匀沉降、接口之间有少量的变形的管道.由于施工工艺比拟简单,广泛用于无压的雨污排水管道.2、进场钢筋商品混凝土承插管管材、橡胶圈质量控制首先管材进场前应到管材生产产家参观商品混凝土管制作过程,主要看使用的原材料〔水泥、细骨料、粗骨料、钢筋〕、钢筋骨架、商品混凝土强度进展检查,看是否符合GBT11836规X要求.当管材被运到现场时,首先要进展书面检查,即查验产品合格证、出厂检测报告、质量保证书等,再对管材外观质量进展检查：①管子内、外外表应平整,管子应无粘皮、麻面、蜂窝、露筋、空鼓,局部凹坑深度不应大于5mm.②钢筋商品混凝土管外外表不允许有裂缝,内外表裂缝宽度不得超过0.05mm〔但除外表龟裂和砂浆层的干缩缝例余下全文外〕.③合缝处未有漏浆现象；④外观尺寸的检查,尺寸允许偏差严格按照GBT11836规X要求.是不是所有的管材不符合上述规定就必须退回厂家呢？不是,规X上允许以下情况,对管材进展修补：①外表凹深不超过10mm,麻面深度不超过壁厚的1/5,其最大值不得超过10mm,且总面积不超过相应内或外外表的1/20,每块面积不超过100cm2；②内外表局部塌落,但塌落面积不超过管子内外表的1/20,每块面积不超过100cm2；③合缝漏浆不得超过壁厚的1/5,且最长长度不得超过管长的1/5；端面碰伤纵向长度不超过100mm,环向长度不得超过限值：DN600<45mm>,DN1000/DN1200/DN1350/DN1500<105mm>.对现场管材进展见证取样送检时一般做物理力学性能检测即内水压力、裂缝荷载、破坏荷载、商品混凝土抗压强度试验.对现场橡胶圈进展见证取样时一般做公称硬度、拉伸强度、扯断伸长率、压缩变形、耐水性、热空气老化检测.3、沟槽开挖、管道根底找平沟槽开挖与砂石根底要求参照gb50268要求进展施工,这里就不说.4、管道安装重点探讨下管道安装施工工艺.先说DN600的管道安装：铺管前应复核砂石根底外表绝对高程,测定管节中心线. 排管顺序应自下游排向上游,承口向上游方向．插口向下游方向,检查井与管道接口处建议采用半节短管,带承口的应排在检查井的进水入向,带插口的应排在检查井的出水力方向.管子在铺设前,先将管节的承口内表和插口的外表用钢丝刷把油污杂物去除干净,按管径规格选用相应的橡胶密封圈,并套入插口槽内,要求做到四周均匀、平顺、无扭曲,在橡胶圈外表和前节管子的内表涂抹"851〞防水涂料,以防渗水.下管时,吊点应设在管子的重心处,用拦腰起吊的方式起吊,或采用专用吊具.禁止采取钢索穿管吊管的方法,在吊运管时,要防止管节接口受损.铺管时,将管节平稳吊下,平移到排管的接口处,调整管节的标高和轴线,然后用紧管设备将管子的插口慢慢插人承口,在承插管子的过程中,管节仍需悬吊着,以降低紧管时的拉力,管节拉紧后,调整管子的轴线和标高,然后用管枕击实.管节插入时,应注意橡胶圈不出现扭曲、脱槽等现象.DN1000以上管材,尽管设备一般采取电动葫芦来合拢管节,电动倒链一端用钢丝绳和槽钢,另一端作为固定反力端〔或槽钢固定〕.管节合拢时倒链应放置在管节水平直径处,拉钩勾在被合拢管节的承口壁,倒链反力端可用钢丝绳、卡扣等固定于已安装的管节上合拢时电动倒链通电,在承口与插口间隙约3cm时慢慢点动,使管节慢慢合拢,最好承插口留缝隙为10mm-15mm.管子承插就位后放松钢丝绳前应,符合管节高程与中心线.大管径的管道现场都进展了内勾缝处理处理,预留的10mm-15mm的缝隙便于勾缝.内勾缝处理方法：首先用1:3的防水水泥砂浆填缝至离两管内壁平口约12-15mm,在用聚硫或聚氨酯密封膏来填平.必要时还要对管道进展外缝〔承插口外缝〕采用1：2水泥砂浆捻缝加三角灰进展处理.5、回填管道胸腔回填材料选用粗黄砂或石屑满沟槽进展回填,回填高度与管子中心齐平,回填时应在管道两侧同时均匀下料回填,每层回填厚度约在250mm左右,并逐层洒水捣实,回填到管顶上50cm,严禁单侧回填以防管子移动,在管顶50cm至设计路面标高X围内用符合规定的原土回填,并分层夯实.一般回填分两次进展,即近管子中间部位先回填,管子接口左右各留约0.5m,待闭水试验完成后,再按设计要求完成全部的回填工作.严禁带水回填沟槽.6、闭水试验严格按照gb50268-2008闭水试验要求进展闭水试验.因商品混凝土管在初充水时可吸收一定量的水,为准确计算渗水量可待吸水饱和后再测试,一般在充水浸泡24h后再进展渗水量测试.认真记录试验水位与时间,计算渗水量,将实际渗水量与规X允许渗水量比拟,在允许X围内如此试验合格,反之不合格.当钢筋商品混凝土管道大于或等于1500mm,设计无要求且地下水位高于管道顶部时,可采用内渗法测渗水量.以上为本人在某某市污水处理二期管网工程中商品混凝土管施工监理过程中对钢筋商品混凝土承插管施工工艺的些许心得,供大家互相交流.。

PE管的安装施工方案1．PE管材、管件及附件的质量要求：(1)首先检查以下内容且应符合《PE管材、管件》GB/T3663.2、GB/T13663要求①出厂合格证②检测报告③使用的PE原料级别(PE80或PE100)和牌号④外观⑤长度⑥颜色⑦不圆度⑧外径及壁厚⑨生产日期2.1 PE管道在地面连接时，管道的沟槽长度，应符合以下要求：a、单管为为PE管外径)。

b、双管为dn1+dn2+S+0.3m(dn为PE管外径，S为两管间距)(S 一般为0.1～0.2m)2.2 PE管道在地下连接时，可适当增加接口处槽底宽度，管沟宽度不宜小于dn+500mm，且不得小于700mm。

2.3 PE管给水管埋设时最小管顶覆土深度应符合下列要求：a、埋设在车行道下时，不应小于800mm。

b、埋设在非车行道下时，不应小于600mm。

c、埋设在耕地、水田下时，不应小于800mm，当采取行之有效措施后，上述规定可适当降低。

2.4 人工开挖管槽时，要求槽底部平整、密实，无尖锐物体。

沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。

机械开挖时，应在设计槽底留出200mm余量，由人工清理。

2.5 管道安装敷设完毕，经隐蔽工程验收后，应立即回填，回填时应符合下列规定：a、防止槽内积水造成管道漂浮。

b、管道两侧及管顶200mm内回填土不得含有坚硬的物体、冻土块。

c、回填应分层夯实，一般虚铺厚度：木夯≤20cm，蛙式夯30cm；压路机40cm，振动压路机50cm。

d、回填的时间宜在一昼夜中气温最低的时刻，回填必须从管两侧同时回填，同时夯实再回填第二层。

e、在管道试压前，一般情况下，管顶以上回填土不宜少于500mm，应当留出管道接头处200mm内不得进行回填。

f、管道试压后的大面积回填，宜在管道内充满水的情况下进行，管道敷设后不宜长时间处于空管状态。

2.6 敷设时改变PE管道的方向，可以使用预先定制成型的弯头管件或在一定限度内利用管材的自然柔性，在弯曲半径大于或等于30～100倍管往时可以利用自然的柔性而不设置弯头(但不应机械弯曲管材或用加热的办法弯曲管材)。

PE管安装方案一、一般技术规定（1）当施工现场与材料存放处或配管处温差较大时，应在安装前将管材、管件运抵现场后放置一段时间，使其温度与施工现场环境温度一致。

（2）管道在安装过程中，应防止现场油漆、沥青或其他有机物污染管材料管件。

（3）水平管和立管的支吊架间距可参照下表中数据选用。

水平管和立管的支吊架最大间距（4）管道安装时必须按不同管径和要求设置支架或吊架，位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管道表面。

（5）金属管卡与管道之间应采用塑料带或橡胶等软物隔垫，厚度不小于2mm。

在金属管配件与PE给水管连接部位，管卡应设在金属管配件一端。

De≤63mm时，管卡宽度≥16mm；63mm<De≤90mm 时，管卡宽度≥20mm；90mm<De≤200mm时，管卡宽度≥26mm；支吊架宜在管道安装前预先设置。

（6）明管敷设的支吊架作防膨胀的措施时，应按固定点要求施工。

管道的各配水点，受力点以及穿墙支管节点处，均应采取可靠的管顶措施。

二、管道敷设要点（1）管道嵌墙暗敷时，宜配合土建留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De+300mm，宽度为De+60～75mm。

凹槽表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7.5级水泥砂浆填补密实。

（2）管道暗敷在地坪面内，应按设计图纸位置进行。

如现场施工有更改，应有设计变更通知单或施工变更联系单备案。

（3）室内明装管道，宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或预埋套管。

（4）立管穿越楼板和屋面处应作为固定支承点对待，穿越楼板和屋面应设置钢套管。

套管应高出地面、屋面不小于100mm，并采取防水措施。

管道出地坪处应设置护管，其高度应高出地坪100mm，护管下端埋入地坪内深度不小于150mm。

（5）管道穿越墙壁时，可预留洞，洞口尺寸较管外径大50mm。

（6）在地坪以下敷设的管道，应在土建回填夯实后重新开挖施工，管道一定要敷设在坚实的土层中，严禁在未经夯实的土层中敷设管道。

pe管安装方案介绍本文档旨在提供PE管（聚乙烯管）的安装方案，以确保安全和有效的管道系统。

准备工作在开始安装PE管前，需要进行以下准备工作：1. 确定安装位置：根据需要确定PE管的安装位置和管道线路。

2. 材料准备：准备所需的PE管材料、管件、接头和其他安装附件。

3. 工具准备：准备好必要的工具，如切割刀、热熔机等。

安装步骤以下是PE管的安装步骤：1. 清理和准备工作区域：清理工作区域，并确保表面干净平整。

2. 测量和切割：使用合适的工具测量和切割所需长度的PE管。

3. 热熔连接：使用热熔机对PE管和管件进行热熔连接。

确保熔接完全，并且连接处没有任何裂缝或漏水。

4. 接头安装：将已连接的管件和PE管安装到所需位置。

确保接头牢固并正确安装。

5. 水压试验：完成安装后，进行水压试验以确保管道系统不漏水和正常工作。

将管道充满水，并保持一段时间，观察是否有渗漏。

安全注意事项在安装PE管时，请注意以下安全事项：1. 确保安装过程中没有明火或其他可能引发火灾的物品。

2. 在操作热熔机时，注意遵循相关的安全操作规程，以避免烫伤或其他意外伤害。

3. 在安装过程中，应戴好适当的个人防护装备，如手套和护目镜。

维护和保养为确保PE管的长期使用和良好性能，建议定期进行维护和保养：1. 定期检查管道系统，特别是连接处，确保没有裂缝或漏水。

2. 清理管道表面，以防止杂质附着和腐蚀。

3. 如有需要，及时更换老化或损坏的PE管和管件。

总结本文档提供了一份PE管安装方案，包括准备工作、安装步骤、安全注意事项和维护保养建议。

遵循此方案可以确保PE管道系统的安全和可靠运行。

请在安装之前仔细阅读并遵循本文档的指导。
