第四章 真空蒸发镀膜法

阴影效应： 阴影效应： 由于蒸发产生的气体分子直线运动， 由于蒸发产生的气体分子直线运动，使薄膜 局部区域无法镀膜或膜厚各处不一的现象
第五节 蒸发源的类型
真空蒸发所采用的设备根据其使用目的不同 可能有很大的差别， 可能有很大的差别，从最简单的电阻加热蒸 镀装置到极为复杂的分子束外延设备， 镀装置到极为复杂的分子束外延设备，都属 于真空蒸发沉积的范畴。 于真空蒸发沉积的范畴。 在蒸发沉积装置中， 在蒸发沉积装置中，最重要的组成部分就是 物质的蒸发源。 物质的蒸发源。

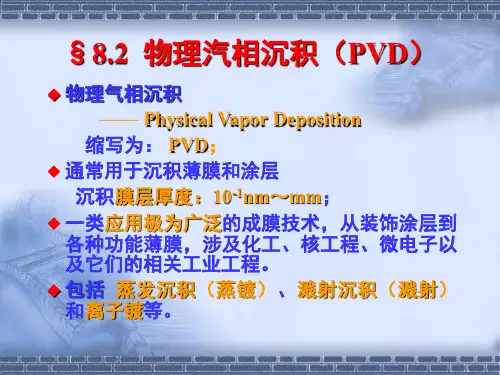

第一节 真空蒸发镀膜原理
定义：真空蒸发镀膜(蒸镀) 一．定义：真空蒸发镀膜(蒸镀)是 在真空条件下， 在真空条件下，加热蒸发物质使 气化并淀积在基片表面形成固 之气化并淀积在基片表面形成固 体薄膜，是一种物理现象。 体薄膜，是一种物理现象。 广泛地应用在机械、电真空、 广泛地应用在机械、电真空、无 线电、光学、原子能、 线电、光学、原子能、空间技术 等领域。 等领域。 加热方式可以多种多样。 加热方式可以多种多样。
24
P (P ) v a
MT 22 P (Torr) ≅ 3.51×10 v 分子/(厘 2 ⋅ 秒 米 ) MT
分 /(厘 2 ⋅ 秒 子 米 )
m M −4 Rm = mRe = P ≅ 4.37×10 P (Pa) 克/(厘米2 ⋅ 秒 ) V V 2π RT T M ≅ 5.84×10 P (Torr) 克/(厘 2 ⋅ 秒 米 ) V T
三个基本过程： 四. 三个基本过程：
（1）加热蒸发过程，包括由凝聚相转变为气相（固相或液相 ）加热蒸发过程，包括由凝聚相转变为气相（ →气相）的相变过程。每种蒸发物质在不同温度时有不同的 气相）的相变过程。 气相 饱和蒸气压，蒸发化合物时，其组合之间发生反应， 饱和蒸气压，蒸发化合物时，其组合之间发生反应，其中有 些组成以气态或蒸气进入蒸发空间。 些组成以气态或蒸气进入蒸发空间。 （2）气化原子或分子在蒸发源与基片之间的输运，即这些粒 ）气化原子或分子在蒸发源与基片之间的输运， 子在环境气氛中的飞行过程 飞行过程。 子在环境气氛中的飞行过程。飞行过程中与真空室内残余气 体分子发生碰撞的次数， 体分子发生碰撞的次数，取决于蒸发原子的平均自由程以及 从蒸发源到基片之间的距离，常称源-基距 基距。 从蒸发源到基片之间的距离，常称源 基距。 淀积过程， （3）蒸发原子或分子在基片表面上的淀积过程，即蒸气凝聚、 ）蒸发原子或分子在基片表面上的淀积过程 即蒸气凝聚、 成核、核生长、形成连续薄膜。由于基板温度远低于蒸发源 成核、核生长、形成连续薄膜。 温度， 温度，因此沉积物分子在基板表面将发生直接从气相到固相 的相转变过程。 的相转变过程。

真空蒸发镀膜的原理
真空蒸镀膜是一种常用的表面处理技术，其原理是利用真空环境中的物理性质，在材料的表面形成一层均匀的金属或非金属薄膜。

其基本步骤如下：
1. 准备基底材料：首先选取需要镀膜的基底材料，常用的包括玻璃、金属、陶瓷等。

2. 清洗基底材料：对基底材料进行清洗，去除表面的油脂、氧化物等杂质，以确保镀膜的附着力和均匀性。

3. 装载基底材料：将经过清洗的基底材料放置在真空蒸镀设备的工作架上。

工作架通常可以旋转和倾斜，以便实现均匀的镀膜。

4. 抽真空：启动真空泵，将腔室内的气体抽至低真空状态，以去除氧气和其他气体分子，保持清洁的反应环境。

5. 加热基底材料：在真空腔室内加热基底材料，以提高蒸发源的温度，使金属材料在高温条件下迅速蒸发。

6. 蒸发源物质蒸发：将选定的镀膜材料放置在腔室的蒸发源中，随着蒸发源的加热，其表面开始蒸发，并沉积在基底材料的表面。

7. 形成薄膜：蒸发源中的金属材料蒸发后，通过碰撞和扩散等过程，沉积到基底材料表面形成一层均匀的薄膜。

8. 控制膜厚度：通过控制蒸发源的温度、蒸发时间和基底材料的位置等参数，来控制膜的厚度。

9. 冷却基底材料：在薄膜形成后，冷却基底材料以减少膜的应力和提高其附着力。

10. 放气还原：在薄膜形成后，放气还原真空腔室至大气压力，可以安全地取出镀膜好的基底材料。

通过以上步骤，真空蒸镀膜技术可以实现在不同基底材料上形成具有各种性质的薄膜，从而具有广泛的应用。

2. 残存气体对制膜的影响
22 （1）残存气体的蒸发速率Ng： N g 3.513 10
g Pg
M gTg
(13)
（2）到达基片的气体分子与蒸气分子之比(面源)：
Ng Nd

Pg P
Pg MT r 2 K M gTg A cos cos P
(14) （ g）
讨论：减小污染的途径
电子束加热蒸发源由： 阴极、加速电极、阳极 （膜料）组成。 还有高频加热蒸发源、 激光蒸发源等。
图8.2.5 电子束加热蒸发源
优点:
（1）可以直接对蒸发材料加热；
（2）装蒸发料的容器可以是冷的或者用水冷却，从而 可避免 材料与容器的反应和容器材料的蒸发；
（ 3 ） 可 蒸 发 高 熔 点 材 料 ， 例 如 ： 钨 （ Tm=3380℃ ） 、 钼 (Tm=2610℃)和钽（Tm=3000℃）等耐热金属材料。
图8.2.10 辉光放电
3. 溅射机理——两种假说 （1）Hippel理论（1926提出） 离子轰击靶产生的局部高温使靶材料（阴 极材料）的局部蒸发，在阳极上沉积制膜。
（2）动能转移机理 （Stark,1909，Langmuir, Henschk）
(I) 溅射出的原子能量比热蒸发原子能量高一个数量级； (II)轰击离子存在一个临界能量，低于这个能量，不能产生溅 射； (Ⅲ)溅射系数=溅射原子数/轰击离子数,既与轰击离子的能量 1 mv 2 有关，也与轰击离子的质量有关 ( ,动能转移 )； 2 (Ⅳ)离子能量过高，溅射系数反而下降,可能是因为离子深入 到靶材内部，能量没有交给表面附近原子的缘故； (Ⅴ)溅射原子出射的角分布，对于单晶靶材，粒子主要沿几个 方向出射。 最强的出射方向对应于晶格中原子最密集排列的方向，这 种现象可用“聚焦碰撞”解释。

蒸发法真空镀膜实验⽬的初步了解真空镀膜的原理和操作以及薄膜厚度的测量。

实验原理真空镀膜是将固体材料置于真空室内，在真空条件下，将固体材料加热蒸发，蒸发出来的原⼦或分⼦能⾃由地弥布到容器的器壁上。

当把⼀些加⼯好的基板材料放在其中时，蒸发出来的原⼦或分⼦就会吸附在基板上逐渐形成⼀层薄膜。

真空镀膜有两种⽅法,⼀是蒸发,⼀是溅射。

本次实验采⽤蒸发⽅法。

在真空中把制作薄膜的材料加热蒸发，使其淀积在适当的表⾯上。

●真空系统(DM—300镀膜机)●蒸发源蒸发源的形状如下图，⼤致有螺旋式(a)、篮式(b)、发叉式(c)和浅⾈式(d)等●蒸发源选取原则1 有良好的热稳定性，化学性质不活泼，达到蒸发温度时加热器本⾝的蒸汽压要⾜够底。

2 蒸发源的熔点要⾼于被蒸发物的蒸发温度。

加热器要有⾜够⼤的热容量。

3 蒸发物质和蒸发源材料的互熔性必须很底，不易形成合⾦。

4 要求线圈状蒸发源所⽤材料能与蒸发材料有良好的浸润，有较⼤的表⾯张⼒。

5 对于不易制成丝状、或蒸发材料与丝状蒸发源的表⾯张⼒较⼩时，可采⽤⾈状蒸发源。

●薄膜厚度分布设蒸发源为点蒸发源，单位时间内通过任何⽅向⼀⽴体⾓dω的质量为：蒸发物质到达任⼀⽅向⾯积元ds质量为：设蒸发物的密度为ρ，单位时间淀积在ds上的膜厚为t，则⽐较以上两式可得：对于平⾏平⾯ds，φ=θ，则上式为：由：可得在点源的正上⽅区域(δ=0)时：薄膜的厚度测量–⼲涉显微镜法⼲涉条纹间距Δ0 ，条纹移动Δ，台阶⾼为：测出Δ0 和Δ，即可测得膜厚t其中λ为单⾊光波长，如⽤⽩光，λ取实验步骤1.绕制钨篮，清洗钨篮和载玻⽚,铝丝，祛除表⾯氧化物。

2制作基⽚，.⽤⼀窄薄铝⽚遮盖在载玻⽚上，以便镀膜完成后在基⽚上形成台阶。

3. 将钨篮和钼⾈固定在钟罩内的电极上，并放⼊铝丝。

,4抽⾄真空度达10-6torr以上,开始蒸发镀膜。

5.镀膜完成后,处理真空机组的后续⼯作。

6.⽤称重法测薄膜的厚度。

7.⽤⼲涉法测薄膜的厚度。
