塑料光纤楼宇与家庭组网方案

某小区宽带接入案例工程概述：某小区地处某商业中心，小区周边配套设施齐全，是一个规划可容纳1400多住户的综合性社区，小区定位为高中档型，住户以中等以上收入家庭为主，共有8栋楼，每栋楼约有180户，小区可容纳住户1400户左右。

用户需求(1) 高性价比的全光网络系统；(2) 每个住户信息点的接入带宽可控制。

(3) 小区信息点具有良好的扩容能力，能满足以后更多用户接入。

(4) 建成的网络架构符合该小区的地理环境，满足小区用户5到10年内的网络接入需求。

方案设计采用石英光纤和塑料光纤混合使用的GEPON全光接入整体解决方案，实现光纤到桌面。

在电信运营商的机房放置OLT（4个下联PON口，4个上联GE口，上下行对称带宽1.25Gbps），其网络管理系统由运营中心统一管理；机房到小区机房铺设单模石英光纤。

根据目前容量使用两根石英光纤，后期根据用户业务需求可扩容；石英光纤进入小区机房，连接到ODN(1:32分光比，可根据小区楼宇具体分布采用不超过三级的分路)，石英光纤之间采用SC/FC对接。

小区机房ODN引出石英光纤，分别连接到8栋楼宇的16个ONU，机房到ONU的石英光纤采用铠装光缆；ONU的4个下行塑料光纤（POF）接口与4台24口POF交换机相连，通过双芯塑料光缆接入家庭住户，实现全光网覆盖。

以下是线路分布示意图：一级分光ODN放置于小区中心机房，ONU分置于各住宅楼，对于距离较远的住宅楼，可以通过在离其较近的住宅楼内放置二级分光ODN来连接。

OLT放置在运营商机房，汇聚于中心机房的宽带接入服务器，通过单模光纤下联小区机房的ODN（分光器），ODN放置在小区交接箱内。

每栋住宅楼分别放置2个ONU，每个ONU提供4个百兆的塑料光纤接口，两个ONU接入8台24口塑料光纤交换机，可满足每栋楼180户的网络端口接入。

用户配置每个家庭配置塑料光纤插座、连接器和USB塑料光纤网络适配器（适用于PC或手提电脑）一套；台式机也可配置塑料光纤PCI以太网卡。

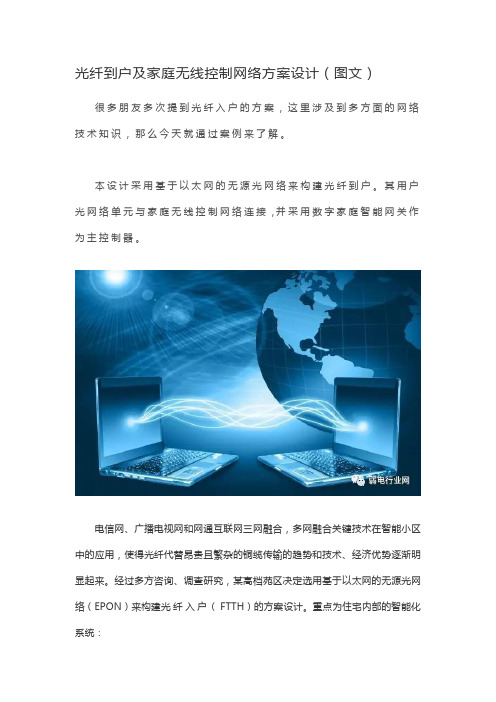

光纤到户及家庭无线控制网络方案设计（图文）很多朋友多次提到光纤入户的方案，这里涉及到多方面的网络技术知识，那么今天就通过案例来了解。

本设计采用基于以太网的无源光网络来构建光纤到户。

其用户光网络单元与家庭无线控制网络连接，并采用数字家庭智能网关作为主控制器。

电信网、广播电视网和网通互联网三网融合，多网融合关键技术在智能小区中的应用，使得光纤代替昂贵且繁杂的铜缆传输的趋势和技术、经济优势逐渐明显起来。

经过多方咨询、调查研究，某高档苑区决定选用基于以太网的无源光网络（EPON）来构建光纤入户（FTTH）的方案设计。

重点为住宅内部的智能化系统：家庭信息通信系统，家庭安全防范系统，家庭电器机电设备自动控制系统，以及仪表计量集中收费管理系统的方案设计。

备注：E P O N（以太网无源光网络），家中的电话线已经逐渐被光纤所取代。

而E P O N是一种实现光纤到户的重要技术。

是基于以太网的P O N技术。

它采用点到多点结构、无源光纤传输，具有节省光纤资源、对网络协议透明的特点。

FTTH是光纤直接到家庭的外语缩写，中文缩写为光纤到户。

一、苑区中心机房设备配置中心机房设备配置如图1所示：1、光线路终端设备(O L T)由于光线路终端设备(O L T)作为信息源的三个局端三网融合尚需相当时间方能实现，故把支持三网合一、光纤到户的综合业务链接的局端设备O L T移入本中心机房，作为外网光纤线路接入的终端设备，并用光纤连接本机房中心交换机的S F P光纤口；同时也作为F T T H综合业务信号传输的起始点。

O L T设备由多模块槽板组成，这也是E P O N网络的通用做法。

2、中心交换机选用华为3C O M公司的Q u i dw a y S3952P-E1型智能弹性以太网交换机[4]。

它有4个千兆的S F P口用于上连O L T；其用户口可以为48个10/100M b p s的E口，也可以订制分为24个电口或24个光纤口，满足多种形式的组网需求。

光纤入户的几种解决方案引言概述：随着互联网的普及和数字化时代的到来，光纤入户已经成为了现代家庭网络连接的首选。

光纤入户能够提供更快的网络速度和更稳定的连接质量，为用户带来更好的网络体验。

在选择光纤入户方案时，有几种不同的解决方案可供选择，每种方案都有其特点和适用场景。

本文将详细介绍光纤入户的几种解决方案。

一、光纤到户（FTTH）解决方案1.1 全光纤接入：将光纤一直延伸到用户家中，实现全光纤接入，能够提供最高的网络速度和最稳定的连接质量。

1.2 光纤到楼（FTTB）+ xDSL：在楼栋内部部署光纤网络，然后通过xDSL技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。

1.3 光纤到楼（FTTB）+ PLC：在楼栋内部署光纤网络，然后通过电力线通信（PLC）技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。

二、光纤到小区（FTTC）解决方案2.1 光纤到小区（FTTC）+ VDSL：将光纤网络延伸到小区内部，然后通过VDSL技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。

2.2 光纤到小区（FTTC）+ G.fast：在小区内部署光纤网络，然后通过G.fast技术将信号传输到用户家中，能够提供更高的网络速度和更稳定的连接质量。

2.3 光纤到小区（FTTC）+ DOCSIS：在小区内部署光纤网络，然后通过DOCSIS技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。

三、光纤到路边（FTTB）解决方案3.1 光纤到路边（FTTB）+ xDSL：将光纤网络延伸到路边，然后通过xDSL技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。

3.2 光纤到路边（FTTB）+ PLC：在路边部署光纤网络，然后通过电力线通信（PLC）技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。

3.3 光纤到路边（FTTB）+ 4G/5G：将光纤网络延伸到路边，然后通过4G/5G技术将信号传输到用户家中，能够提供较高的网络速度和较稳定的连接质量。

住房内FTTR全光网络建设方案的分析一、摘要针对住房内FTTR全光网络建设方案不明确的问题，本文首先分析了住房内FTTR全光网络的组网架构和各种设备材料的选取建议，然后结合普通住房内房屋结构，分析了住房内FTTR全光网络不同组网方案的建设成本，最后给出了不同时期的建设建议。

目前，工业和信息化部印发《“双千兆”网络协同发展行动计划（2021-2023年）》，提出2021年底千兆宽带用户突破1000万户的目标。

各大通信运营商积极推进政府的相关政策落地，提出了住房内光纤到房间（FTTR）全光网络建设理念。

也就是光纤延伸到每个房间，并已在各省相继建设首个千兆住房内FTTR全光网络。

发展住房内FTTR全光网络，家庭客户基数大，建设成本只要稍微偏差一点，就会造成巨大投资浪费。

如何建设住房内FTTR全光网络，已成为各大通信运营商考虑的首要问题。

因此，本文首先分析了住房内FTTR全光网络的组网架构，然后分析了光纤光缆选择、光链路衰耗、信息点和光分路器设置以及建设成本，并根据分析结果给出相关建议，最后综合考虑并提出住房内FTTR全光网络不同时期的建设方案。

二、住房内FTTR全光网络组网架构分析住房内FTTR全光网络是将光纤从室内信息箱内延伸到住房内每个信息点，在室内信息箱内设置主网关或主网关和光分路器，在各个房间内设置边缘ONT设备，设备接口为GE接口，室内空间采用第6代无线网络技术进行覆盖。

其中FTTR主网关设备内置ONT和Wi-Fi6，边缘ONT设备内置Wi-Fi6。

住房内FTTR全光网络组网架构存在两种组网方式。

一是点到点直连组网，类似于集客接入光纤收发器组网，即从室内信息箱分别敷设一条光缆至边缘ONT设备，实现点到点传输。

二是点到多点分支组网，类似于ODN架构，是从信息箱分别敷设一条光缆至边缘ONT设备，同时在信息箱内设置光分路器，实现点到多点传输。

以2室1厅住房为例，FTTR全光网络典型组网架构示意如图1所示。

住宅小区光纤入户施工方案1. 简介住宅小区的光纤入户施工方案是指在住宅区域内将光纤网络引入到每个住户的家庭中的一种实施方案。

本文将介绍光纤入户施工的步骤、所需材料、施工流程以及注意事项。

2. 施工步骤2.1 规划与设计在开始施工前，需要进行规划与设计工作。

这包括调研小区内的住户数量，分析网络需求，确定光纤线路的布设方案，确定光纤终端箱的位置，计划光纤接入点的数量等。

2.2 材料准备在施工前，需要准备一些必要的材料，包括光纤缆线、光纤终端箱、模块和配件等。

2.3 线缆铺设在住宅小区内，需要将光纤缆线从光纤接入点引入到每个住户的家庭中。

在线缆铺设过程中，需要注意保护线缆，避免损坏。

2.4 终端箱安装在每户的家庭中，需要安装光纤终端箱。

终端箱是连接光纤缆线和用户设备的重要设备。

在安装终端箱时，需要确保其位置合理，便于维护和管理。

2.5 光纤接入点连接将光纤接入点与每个住户的光纤终端箱连接起来。

这一过程需要保证连接的稳定性和可靠性，以确保网络的正常运行。

2.6 测试与调试完成光纤入户施工后，需要对整个网络进行测试与调试，以确保网络的稳定性和性能。

测试内容主要包括光纤线路的质量测试、终端设备的连接测试等。

3. 注意事项在进行住宅小区光纤入户施工时，需要注意以下事项：•确保施工过程中的安全性，注意施工现场的防护，避免意外事故发生。

•根据各户的具体需求，进行合理规划和设计，确保光纤线路的布设合理，充分满足用户需求。

•在线缆铺设过程中，需要避开其他管道和管线，避免对其造成影响。

•在安装终端箱和连接光纤接入点时，需要遵循相应的操作规范，确保设备的稳定和安全性。

•在施工结束后，需要及时清理施工现场，保持整洁。

4. 施工流程图以下是住宅小区光纤入户施工的流程图：graph LRA[规划与设计] --> B[材料准备]B --> C[线缆铺设]C --> D[终端箱安装]D --> E[光纤接入点连接]E --> F[测试与调试]5. 总结住宅小区光纤入户施工是实现高速网络覆盖的重要环节。

住宅区和住宅建筑内光纤到户建设方案以“住宅区和住宅建筑内光纤到户建设方案”为标题，对现有的住宅区和住宅建筑内光纤到户建设规划提出了一个比较全面和系统的方案，以便更好地利用光纤技术，满足住宅小区和住宅建筑物内用户需求。

一、住宅区及住宅建筑内光纤到户建设方案简介1、总体方案：以建立住宅小区和住宅建筑内光纤至户网络为基础，提供光纤到户家庭用户多重服务，使用相关光纤设备，实施从电信或广电网到家庭用户的全宽带服务，在建筑物内构建家庭用户所需的宽带服务网络；2、实施方案：首先，要进行住宅区的针对性调研，仔细解析用户的宽带服务需求情况，然后，确定光纤到户建设的覆盖范围，选择合适的光纤技术并定义网络拓扑；接下来，确定建设现场，组织施工方案，实施布线工程，安装光纤设备；最后，要完成系统调试，如网络拓扑调整、信号检测、数据流调度等，确保光纤到户服务能够正常使用。

二、住宅区和住宅建筑内光纤到户建设方案主要内容1、技术准备：在实施光纤到户建设方案之前，要完成相关的技术准备，包括综合分析用户使用情况，确定系统的功能模式，确定光缆类型和技术参数，制定光缆路由规划，计算光缆数量，选择传输设备，安装光缆管保护装置，以及完善宽带服务内容等。

2、系统建设：实施光纤到户建设的主要工作是进行网络建设，具体内容包括：建设光缆分段、光缆连接、信号调试和光缆维护、安装新的光分纤等。

要求建设现场的整洁干净，安装件要坚固耐用，以及实施光纤路线的布线应该做好保护，禁止路径分叉，以确保网络拓扑结构的完整性。

3、安全维护：系统建设完成后，应定期对系统进行定期检查，检查各种设备的运行情况，并及时处理发现的问题，以确保系统的安全稳定。

此外，为了保护系统安全，切断不必要的服务，应做好各种设备的密码保护工作，以防止恶意攻击。

三、关于维护建设成本问题1、人力成本：实施光纤到户建设需要相关技术人员进行技术准备和设计，并组织施工人员实施。

2、设备成本：根据建设范围确定系统所需的设备，包括光缆、传输设备、网络设备等，并在施工安装时选择合适的设备以确保服务质量。

住宅区和住宅建筑内光纤到户建设方案余嗣兵【摘要】本文首先分析住宅区和住宅建筑内光纤到户建设现状,然后根据分析结果提出两个方案优缺点比较,最后提出了既有住宅区和住宅建筑内光纤到户扩容改造方案和规划住宅区和住宅建筑内光纤到户建设方案.【期刊名称】《电信工程技术与标准化》【年(卷),期】2016(029)001【总页数】4页(P49-52)【关键词】光纤到户;住宅;共建共享;集中接入【作者】余嗣兵【作者单位】中国移动通信集团设计院有限公司安徽分公司,合肥230041【正文语种】中文【中图分类】TN915近几年，各个运营商通过自建住宅区和住宅建筑内的主干段光缆、配线段光缆、入户光缆及相关配套通信设施发展光纤到户，即从运营商传输机房自建光缆至住宅区和住宅建筑内发展光纤到户，其中入户光缆是在客户放装时安装建设，如图1所示。

根据住宅区和住宅建筑内光纤到户现状，通信管理局组织运营商、设计施工等相关单位共同讨论目前的住宅区和住宅建筑内光纤到户接入方案存在以下问题：(1）投资成本大；(2）客户开通时比较困难，进出小区单元内放装施工而受制于人；(3）光缆分纤箱安装于楼梯道、地下室或弱电井一般空间有限；(4）管道资源比较紧张；(5）室外安装过多的落地式光缆交接箱，安全性较差，不美观。

另外，通过此方案进行实际建设部署时，同样存在各方面影响，尤其是既有住宅区和住宅建筑内光纤到户的发展，如小区内部无管道资源（业主禁止开挖施工）、进入楼梯单元维护管理时无钥匙等，这些条件都限制了住宅区和住宅建筑内光纤到户的发展，而且阻碍了市场公平自由竞争的格局，因此为了提供很好的竞争平台，发展“宽带中国”的宏伟计划，某省建设厅、通信管理局及各运营商等单位联合提出了集中接入发展光纤到户方案。

根据以上对住宅区和住宅建筑内光纤到户现状的分析结果，通信管理局、运营商、设计施工等相关单位共同讨论并提出了集中接入分纤点的建设思路，根据这种建设思路明确以下两种建设方案，如图2所示。

塑料光纤的优势及应用塑料光纤是一种由塑料材料制成的光传输介质，与传统的玻璃光纤相比，它具有许多独特的优势。

本文将重点介绍塑料光纤的优势及其应用，并探讨它在通信、传感和医疗等领域中的应用前景。

首先，塑料光纤相对于玻璃光纤具有较低的成本。

塑料材料相对便宜且易于加工成光纤，这使得塑料光纤的生产成本远远低于玻璃光纤。

这使得它在一些需要大规模应用、成本敏感的场合中具有巨大的潜力。

例如，家庭网络、楼宇内部通信等常见应用场景中，塑料光纤可以提供高质量的连接，同时降低部署的成本。

其次，塑料光纤具有较高的柔韧性和耐冲击性。

与玻璃光纤相比，塑料光纤更加柔软灵活，并且相对耐磨。

这使得塑料光纤可以更容易地弯曲和安装在需要高度曲率的环境中，如弯曲通道、车辆内部等。

此外，塑料光纤还可以在恶劣条件下工作，比如震动环境和高温环境。

因此，它在汽车、航空航天等应用领域具有巨大潜力。

此外，塑料光纤还具有较高的透光率。

尽管塑料光纤与玻璃光纤相比透光性能稍差，但它仍然可以提供良好的光传输效果。

因此，在一些光学传感器和光信号传输系统中，塑料光纤可以作为一种廉价且易于使用的选择。

同时，塑料光纤还可以与光电转换器搭配使用，从而实现光电混合传输，提供更大的传输带宽和更高的速度。

塑料光纤的应用领域非常广泛。

首先，它可以用于家庭和企业的局域网和综合布线系统。

由于塑料光纤的低成本和易用性，它已成为许多家庭和企业网络的首选传输介质。

其次，塑料光纤还可用于光学传感器和光纤传感器。

通过将光源引入塑料光纤中，可以实现对温度、压力、湿度等物理量的测量。

此外，塑料光纤还可用于数据中心的互连和服务器之间的高速连接，以提供更高的传输带宽和更快的数据传输速度。

此外，塑料光纤还可应用于医疗领域。

例如，它可以用于内窥镜等医疗设备中，从而实现在手术过程中对患者进行实时的观察和图像传输。

此外，塑料光纤还可以用于光疗和激光治疗，从而为医疗行业提供更多的创新解决方案。

综上所述，塑料光纤具有较低的成本、较高的柔韧性和耐冲击性以及较高的透光率等优势。

小区光纤到户解决方案 The document was finally revised on 20211 FTTH解决方案1.1 光纤到户组网方案某小区有一个4栋楼宇每栋15层每一层2个单元每个单元14户，施工布线准备用XDK的EPON光纤到户（每家放一台ONU），机房设在2公里内的管理中心。

用户数量共1680户.需求业务：宽带项目采用EPON接入FTTH方案，局端采用讯达康XDK-E8230T设备作为OLT，终端采用有1个GE数据口的E8010U-B。

OLT安装在管理中心机房内；XDK-E8230T以GE上行方式接入××运营商IP城域网和其他各种业务；用户端ONU安装在每个企业公司的信息箱中，实现数据、电话业务的接入。

组网示意图如下：（只做参考，以实际安装为标准）如上图所示，OLT设备采用机架型的设备XDK-E8230T，用其中的8个PON口来提供综合业务。

分光器采用1:32的分光器，分光器放置于机房进行集中分光。

XDK-E8230T作为纯二层光接入设备应用，上联通过交换机连接到BRAS、或Router 等宽带IP城域网设备上，将终端送上来的不同类型业务解调成以太业务，送入不同网络，为用户提供高速上网，IP电话和电视业务接入。

（仅作参考）数据业务由ONU设备E8010U-B通过光纤接入XDK-E8230T，经BRAS设备处理后接入INTERNET；设备清单名称型号特性数量价格（RMB）7台8500 OLT设备XDK-E8230T 机架设备，8个PON口，8个上联口（不含模块）ONU设备E8010U-B 1个GE纯数据口1680台295 PLC 光分路器机箱1:32 不带头53个620 PON口SFP光模块1000M，20KM 53个1200250上联电口SFP模块1000M 根据客户实际需求尾纤SC/PC1.5M3M30000米30M30MOLT带宽规划对OLT上联的带宽测算，需要考虑该OLT所有PON口所带的全部ONU产生的流量。

光纤入户的几种解决方案引言概述随着互联网的普及和数字化时代的到来，光纤入户已经成为现代家庭和企业网络连接的首选。

光纤入户能够提供更快的网络速度、更稳定的连接以及更高的带宽，让用户能够享受高清视频、在线游戏和其他高带宽需求的服务。

本文将介绍光纤入户的几种解决方案，帮助读者了解不同的选择和适用场景。

一、FTTH（Fiber to the Home）解决方案1.1 直接将光纤引入家庭1.2 提供最高的网络速度和带宽1.3 需要在家庭内部进行光纤布线和设备安装二、FTTB（Fiber to the Building）解决方案2.1 将光纤引入建筑物内，但不直接引入家庭2.2 通过局部网络设备将光纤信号转换为传统的网络信号2.3 适用于多户住宅和商业建筑，能够降低成本并提供较高的网络速度三、FTTC（Fiber to the Curb）解决方案3.1 将光纤引入街边的路缘盒3.2 通过传统的铜线将信号传输到家庭3.3 适用于老旧建筑或需要快速升级网络的场景，能够提供比ADSL更快速度的网络连接四、FTTD（Fiber to the Desk）解决方案4.1 将光纤引入办公室或企业内部4.2 提供高速、稳定的网络连接4.3 需要在企业内部进行光纤布线和设备安装，适用于对网络速度和稳定性要求较高的场景五、FTTO（Fiber to the Office）解决方案5.1 将光纤引入办公楼内，但不直接引入办公室5.2 通过局部网络设备将光纤信号转换为传统的网络信号5.3 适用于大型办公楼群，能够提供高速网络连接并降低网络成本结论光纤入户的几种解决方案各有优劣，用户在选择时需要根据自身需求和场景来进行合理的选择。

无论是FTTH、FTTB、FTTC、FTTD还是FTTO，都能够为用户提供更快速、更稳定的网络连接，让用户能够享受数字化时代带来的便利和乐趣。
