幕墙拉索张力测量仪说明书样本

电梯绳索张力仪使用说明书感谢购买电梯绳索张力仪：电梯绳索张力仪主要应用于电梯曳引钢丝绳的张力测试。

在电梯安装.验收和年检过程中，通过对每条曳引钢丝绳张力的测试调整，使其张力尽可能一致，从延长曳引轮的使用寿命，并使电梯钢丝绳运行更加平稳。

此张力仪同时还可应用于桥用吊索.杆塔接线.架空导线.索引钢丝绳等涉及钢索张力的测试。

一、功能特点：1、高精度高分辨率，6位大屏幕显示；2、三种显示方式可供选择——最大程度提高测试效率；3、N（牛顿）、kg（公斤）、lb（磅）三种计测单位可供选择、相互换算；4、峰值保持功能。

保持峰值显示直至手动清零；5、自动峰值功能，保持显示峰值3秒后自动解除；7、可设定上下限及比较值做统计分析。

超过比较值蜂鸣报警；8、数据储存功能，可储存896个测试值；9、数据输出功能，可将数据通过数据线输入电脑做各种分析；10、绿色环保，50分钟无操作自动关机。

11、高品质充电电源。

充电电压从100V至240V可用，可适应国内、国外绝大多数地区。

还有短路、漏电、过载保护功能；二、传感承力机体结构尺寸图见表一、仪器型号规格表见表二1、传感承力机体尺寸图三、结构名称：1、结构名称图四、屏幕显示说明1、PEAK当“PEAK”显示时，表示Peak mode（峰值保持模式）,显示屏显示峰值直至手动零；当“AUTO PEAK”显示时，表示“auto peak”（峰值保持自动解除模式），显示峰值3秒后自动清零；当没有显示“PEAK”时，表示“track mode”（实时荷重值模式），屏幕上的数值随荷重的变化而变化；2、LO BAT电池电压降到7.0V以下时，屏幕上出现“LO BA T”，提示电压不足，需重新充电（充电时仍可测试）；3、MEM有资料被储存记忆时，“MEM”会显示。

按“DATA ”键查看记忆数据时，MEM”闪烁；4、CMP比较功能。

当通过CPDT设定比较值（祥见后面相应说明）时，此功能激活。

“CMP”显示。

承蒙购买,衷心感谢！请在使用本机器前仔细阅读使用说明书,并将其妥善保存,以备将来参考！目录1产品概述 (2)1.1产品型号和名称 (2)1.2主要用途和使用范围 (2)1.3外形尺寸图 (2)1.4主要规格和技术参数 (3)1.5产品特点 (3)2结构和工作原理 (4)2.1设备结构 (4)2.2电气控制原理 (4)3产品的搬运、安放和调整 (4)3.1产品搬运 (4)3.2产品安放 (4)3.3 产品调整 (4)4使用流程 (4)4.1操作步骤 (4)5维护和修理 (5)5.1产品维护 (5)5.2产品修理 (6)6附件 (6)6.1装箱单 (6)6.2保修卡 (6)1 产品概述1.1产品型号和名称名称：拉力测试仪型号：CPF-20101.2主要用途和适用范围本产品主要用于测试载带与盖带的封合拉力大小，根据EIA-481的要求，载带与盖带的封合拉力必须在一定的范围内，低于或高于此拉力范围都对SMT工艺造成一定的损失，因此通过此产品的测试可以控制编带过程中拉力的大小，以符合SMT工艺的要求。

1.3外形尺寸图（尺寸单位mm）1.4 主要规格和技术参数1.5 产品特点★可采用手动控制或PC控制。

★采用日本IMADA（500g）拉力测试头，测试值准确。

★测试值采用RS232数字信号传输，确保信息转换没有误差。

★软件操作采用WINDOWS界面，操作简易、方便，专业资料格式，测试结果无法修改，极具公信力。

★可设定采样数据延时读取，测试结果即时显示，可设定拉力上限及下限，自动判断并可打印测试结果。

★可进行数据存储，建立历史性的数据库。

★剥离速度采用LCD显示。

★可依客户需求做专业开发，价格另议。

2 结构和工作原理2.1设备结构本设备包括以下几个部分：模拟量处理部分，其包括拉力计、充电器、电机等部分。

控制器部分，其主要包括单片机、传感器等部分。

机械支撑驱动部分，其主要包括导轨、丝杆、支架、外壳等部分PC部分。

张力仪的功能及测量方法张力仪是一种用于测量材料或装置的张力或拉伸力的仪器。

它在工业、科研以及医疗等领域中都有广泛的应用。

本文将介绍张力仪的主要功能以及其常见的测量方法。

张力仪的功能张力仪常见的功能包括：测量力（N、kgf、lbf等多种单位），测量阻力和测量位移。

它们的具体说明如下：1. 测量力张力仪主要用于测量材料或装置的张力或拉伸力，其测量力的范围可从几牛到几十吨不等。

而在医疗领域中，张力仪能够测量心脏外科手术中的心脏瓣膜以及血管壁的张力状态，在科研领域中，它能够用于测量病理学家对于动物组织样本的力度测试等。

2. 测量阻力张力仪还可用于测量材料的摩擦系数，以进一步计算其阻力。

这个功能尤其在机械制造和是机械工程，特别是磨损测试方面具有重要作用。

张力仪通过对样本不同的速度进行测试，以计算其静摩擦系数和动摩擦系数分别是多少。

3. 测量位移在一些工业应用中，张力仪还可通过其位移传感器来测量材料工件及工件的变形状态。

动态测量的位移传感器能够获得更准确的测量结果以及前沿的位移数据记录。

张力仪常见的测量方法张力仪的常见的测量方法包括动态测量方法和静态测量方法：1. 动态测量方法•动态载荷测试法：通过加荷后测量材料或装置的动态响应，从而获得其动态载荷的值。

这种方法可以在测试过程中监测物体在不同载荷下的时变动态性能，这种方法适用于研究动态载荷对物体的长期影响。

•动态位移测试法：通过位移传感器来监测材料或装置的动态变形状态以及位移轨迹，并以此来测量其动态引擎力载荷值。

这种方法可以通过测试数据检测材料或装置的破坏强度和动态刚度等动态性能。

2. 静态测量方法•静态载荷测试法：这个测量方法是通过加荷后，测量材料或装置的位移变化来测量其适用静载荷。

这种测量方法适用于材料或装置长期受绵的静载荷下的运行状态。

•静态位移测试法：这种方法是通过位移测量传感器来监测材料或装置的静态变形状态以及位移轨迹，从而获得其受载荷情况下的位移变化。

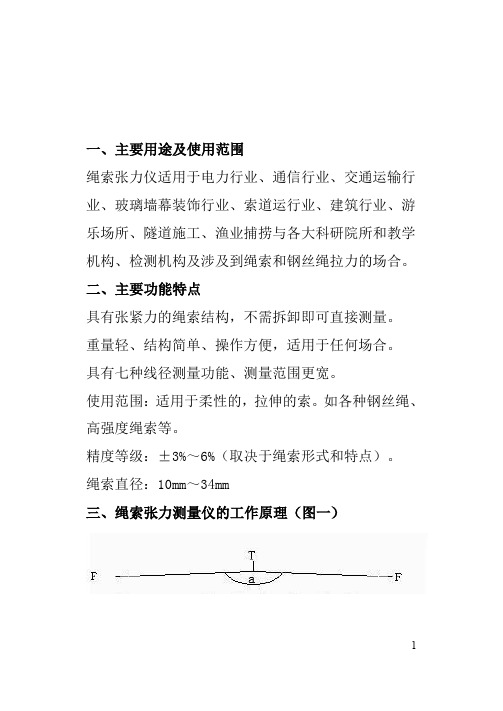

一、主要用途及使用范围绳索张力仪适用于电力行业、通信行业、交通运输行业、玻璃墙幕装饰行业、索道运行业、建筑行业、游乐场所、隧道施工、渔业捕捞与各大科研院所和教学机构、检测机构及涉及到绳索和钢丝绳拉力的场合。

二、主要功能特点具有张紧力的绳索结构，不需拆卸即可直接测量。

重量轻、结构简单、操作方便，适用于任何场合。

具有七种线径测量功能、测量范围更宽。

使用范围：适用于柔性的，拉伸的索。

如各种钢丝绳、高强度绳索等。

精度等级：±3%～6%（取决于绳索形式和特点）。

绳索直径：10mm～34mm三、绳索张力测量仪的工作原理（图一）图一利用力分解原理 当系统平衡时： T= 2F× cos(α/2)其中：T 为推力；F 为索拉力；α为索两侧的索夹角 由于α固定相同，因此T 与F 成正比，让力T 作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。

放大倍数根据上面的公式计算，其中cos(α/2)=a/22b a 其中a 为张力仪两侧滑轮平面至限位板间的距离 ，b 为两测滑轮至推索轮距离的。

四、绳索张力测量仪的结构（图二）图二1、功能按钮2、液晶显示屏幕3、手柄4、放索轮5、定位块6、压索轮7、手轮五、操作面板见(图三)缺电Kg KN峰值保持充电ON OFF 设定索号单位峰值确认清零图三按键从左至右依次为“ON/OFF”、“索号/设定”、“峰值/单位”、“清零/确认”；上部LCD 显示的五位数字为索拉力，单位为kg/kN 可转换 六、标定操作：1、长按“索号/设定”进入索号选定程序，选择需要标定的索号2、长按“索号/设定”键直至显示“xh=yy ”（x:表示当前的索号，yy:表示当前索号的直径）,再按“索号/设定”键，选择所需标定的索号（1～7）并按“清零/确认”确认。

3、长按“ON/OFF”键进入标定程序，根据显示提示，依次用试验机预置该索号量程的0%、20%、40%、60%、80%、100%的标定值,并按“清零/确认”确认，如果试验机无法预置所有标定点的标定值，可长按“清零/确认”键结束标定，程序会按已经标定点的值推算出未能标定点的值自动标定。

U-507C张力仪使用手册一.张力仪组件二.目录1.重要事项 (2)2.使用说明 (4)3.工作原理 (10)4.皮带质量表 (11)5.皮带安装张力 (13)6.使用技巧 (13)7.非标皮带的张力计算 (15)8.特点 (15)9.配件 (15)10.保修期、售后服务 (16)感谢您购买盖茨张力仪，使用之前请仔细阅读使用手册·请勿撞碰，任何冲撞都会导致此产品损坏。

·请勿把水、溶剂及其它任何液体泼洒在此产品上。

·请勿把此产品放置在多灰的环境中。

·避免此产品受热，比如汽车里或者直接的光照。

·请勿使用易挥发的溶剂清洗此产品。

·请勿在有火花的地方使用，否则可能引起爆炸。

·请勿拉探头任意两端的线绳。

·请勿在有雷雨的室外使用此产品，关掉电源并寻找一个安全的地方使用，否则有可能遭雷击。

·便携式探头是管状结构，请勿将探头弯折成锐角，不要在任意两端20mm(3/4英寸)的地方和两端尖部弯曲。

使用说明：安装探头把探头上的卡槽和仪器上的凹槽连接并推紧。

如需分离，握住探头上的卡槽然后拔出。

打开电源按下电源键,LCD会出现如下：1-Mass“皮带质量”2-Width“宽度”3-Span“切线长”4-No.储存代码5-频率设定6-电池容量在光线暗的情况下，LCD背景灯会打开，若5分钟内无操作，会自动关机。

打开的屏幕上显示的是上次关机时使用的数据。

1代表皮带质量，2代表皮带宽度，3代表皮带切线长，这些数据都是同时显示的。

备注皮带参数必须要输入仪器中，以便得出皮带张力。

不管皮带的质量是多少，仪器都会显示频率值，但是会显示“错误”，如果计算的皮带张力值超出屏幕显示的值，红色灯会一直亮着。

(4)指的是当前皮带数据的储存设定号，如需更改数据或储存设定，请看皮带参数数据的储存及恢复。

(5)指的是当前频率设定，如需更改，请看第7页的频率设定。

(6)指的是电池容量，灰色的电池标志是指电池容量已满，当电池容量很低时，电池标志会出现一闪一闪的电量低的提示。

表面张力测量仪使用方法说明书一、引言表面张力测量仪是一种用于测量液体表面张力的仪器，广泛应用于化学、物理、材料等领域。

本说明书将详细介绍表面张力测量仪的使用方法，帮助用户正确操作并获取准确的测量结果。

二、仪器概述表面张力测量仪主要由以下几个部分组成：1. 仪器主体：包括测量系统、显示屏和控制面板。

2. 试验池：用于容纳待测液体的容器。

3. 传感器：通过传感器与液体接触，测量液体表面张力。

三、准备工作在进行表面张力测量之前，需要进行以下准备工作：1. 将待测液体倒入试验池中，确保液体接触面平整且无波动。

2. 接通表面张力测量仪的电源，并确保仪器处于稳定工作状态。

3. 清洁传感器，确保传感器表面干净无污染。

四、测量步骤1. 调节测量参数：根据待测液体的特性，调节仪器上的测量参数。

例如，可以选择测量速度、测量时间等参数。

2. 将传感器浸入待测液体中，确保传感器与液体接触面积最大。

3. 启动测量程序：在仪器控制面板上选择相应的测量程序，启动测量过程。

4. 观察测量结果：测量过程中，仪器会实时显示测量结果。

观察显示屏上的数值变化，并等待测量过程完成。

5. 记录测量结果：测量完成后，记录测量结果，并进行必要的数据处理和分析。

五、注意事项在使用表面张力测量仪时，需要注意以下几点：1. 保持环境整洁：避免灰尘、杂质等因素对测量结果的干扰。

2. 选择合适的试验液：根据需要进行测量的液体性质选择合适的试验液，确保测得的结果准确可靠。

3. 避免传感器损坏：在使用过程中，避免将传感器碰撞或过度弯曲，以免造成损坏或影响测量准确性。

4. 清洁传感器：每次使用后，务必及时清洁传感器，以保持其表面的干净无污染。

5. 注意安全：在操作过程中，注意安全，避免发生意外事故。

六、维护与保养为确保表面张力测量仪的正常运行和延长仪器的使用寿命，需要进行定期的维护与保养：1. 定期清洁：定期清洁仪器及配件，保持其干净整洁。

2. 保证电源供应稳固：避免电源供应不稳定导致仪器故障。

欢迎使用我公司生产的铜绞线张力仪，本产品用于各类铜绞线张力的测定。

它以最简单的机器结构组成，使用方便，测量精确，能以最快的速度测量到所需要的测定的数据，是一部可信赖的高效率的测试仪。

在使用前，务必阅读本说明书，才能使其更精确测量。

以满足您的需求。

产品参数：1、最大载荷：5000N2、测量铜绞线规格：7×2.5mmΦ7.5mm铜绞线。

3、测量精度：±2%4、重量2.3kg5、尺寸（长*宽*高）580*250*806、测量补偿0-10mm7、测量钢轮3个本型号专用于检验结构为7×2.5mm、计算外径为7.5mm的铜绞线一、产品原理：将铜绞线压弯至一定程度，使它垂直受力。

根据力的分解原理，可以利用垂直力得出铜绞线此时受到的张力。

因此，传感器上的力值经过仪表的运算，修正，放大后得出的就是铜绞线此时的张力。

如下图所示利用力分解原理当系统平衡时：T= 2F× cos(α/2)其中：T为推力；F为索拉力；α为索两侧的索夹角由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。

放大倍数根据上面的公式计算，其中cos(α/2)=a/22ba 其中a为张力仪两侧滑轮平面至限位板间的距离，b为两测滑轮至推索轮距离的。

二、仪表显示面板：①峰值显示②实时值显示③单位显示④背光按键⑤单位按键⑥置零按键⑦峰值按键⑧开关按键显示窗口①为峰值显示，显示安装过程中的最大张紧力。

②为实时值显示，显示安装过程中的实时力。

③为单位显示，显示此时显示的力值单位。

按键功能1、开机：在关机状态下，按“开关按键”键，即可开机；2、关机：在测试状态下，按“开关按键”键，即可关机；3、置零：在测试状态下，按“置零按键”键，即可将测试值清零；4、峰值清除：在测试状态下，按“峰值按键”键，即可将峰值清除；5、切换单位：在测试状态下，按“单位按键”键，即可切换单位为“kgf”或“N”6、切换峰值模式：在测试状态下，长按“峰值按键”键，直到显示屏仅显示“PEAK”或“AUTO PEAK”即可，其中“PEAK”表示由按键清除峰值，“AUTO PEAK”表示峰值在保持10秒后，将会自动清除；7、切换背光模式：在测试状态下，按“索号按键”键，显示屏会显示“on”或“oFF”或“Auto”，其中“on“表示背光常亮，“oFF”表示背光常灭，“Auto”表示自动背光；三、标定操作：1、长按“置零按键”键，进入标定程序2、面板上显示“CAL=2”表示2点标定，按下方向键可以更换成“CAL=3”表示3点标定。

张力测试仪使用说明张力测试仪使用说明一、介绍张力测试仪是一种用于测试材料或部件的张力和弯曲强度的专业设备。

二、使用前准备1.确保设备处在稳定的工作环境下。

2.检查测试仪的电源和连接线，确保无损坏。

3.准备测试样品，并确保样品符合所需规格。

三、操作步骤1.打开电源开关，测试仪开始启动。

2.将测试样品放置在测试仪的夹具上，并紧固好。

3.在测试仪的控制面板上设置所需的测试参数，如测试方法、测试速度等。

4.点击“开始测试”按钮，测试仪会自动进行测试，记录数据并显示在屏幕上。

5.当测试完成后，点击“停止测试”按钮，测试仪会停止并保存测试结果。

6.将样品从测试仪中取出，并进行后续的处理和分析。

四、注意事项1.在操作过程中，要注意安全，避免触摸设备的运动部件。

2.如发现任何异常情况或故障，应立即停止测试并联系维修人员。

3.测试仪设备应定期进行维护保养，以确保其正常运行和准确性。

五、常见问题解答1.问：测试仪显示错误代码，怎么办？答：请参考设备的说明书，查找相应的错误代码含义和解决方法。

2.问：测试结果不准确，可能是什么原因？答：可能是测试样品的质量不符合要求，或者设备需要进行校准。

建议检查样品和设备，并重新测试。

六、总结张力测试仪是一种非常有用的设备，可以帮助我们测量材料和部件的张力和强度。

在使用前，记得进行充分的准备工作，并按照操作步骤进行操作。

同时要注意安全和定期维护保养设备，以确保测试结果的准确性和可靠性。

以上是对张力测试仪使用说明的简要介绍，希望能对您有所帮助。

如有更多问题，欢迎随时咨询。

七、常见故障排除1.问题：测试仪无法启动。

解决方法：检查电源连接是否稳定，确保设备的电源开关已打开，如有需要，检查电源线是否损坏。

2.问题：测试结果异常或不稳定。

解决方法：检查测试样品是否正确放置在夹具上，并确保夹具紧固好。

可以尝试重新进行测试，如果问题仍然存在，可能需要进行设备校准。

3.问题：测试仪发出异常声音。

解决方法：立即停止测试，并检查设备是否出现故障或损坏。
