U507皮带张力计中文说明书

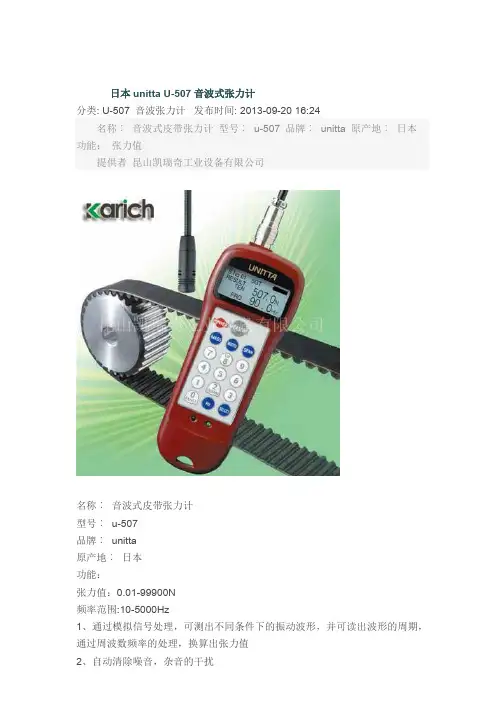

日本unitta U-507音波式张力计分类: U-507 音波张力计发布时间: 2013-09-20 16:24名称︰音波式皮带张力计型号︰u-507 品牌︰unitta 原产地︰日本功能：张力值提供者昆山凯瑞奇工业设备有限公司名称︰音波式皮带张力计型号︰u-507品牌︰unitta原产地︰日本功能：张力值：0.01-99900N频率范围:10-5000Hz1、通过模拟信号处理，可测出不同条件下的振动波形，并可读出波形的周期，通过周波数频率的处理，换算出张力值2、自动清除噪音，杂音的干扰3、大屏幕液晶显示，可同时显示张力值和周波数值，单位测量值和标准张力值，显示单位质量，传送带宽度，传送带长度，三种显示方式任选其一4、有背景灯光设计，可根据使用场所确定是否用背景灯5、麦克风对低频的敏感度提高了，可用于大型传送带的测量特征◆附带输出接头模式U-507D的特征·基本办法【U-507 (标准机) 】是和共同功能。

·由于USB 电缆和计算机的接续计算机上表示可能测定结果。

·用计算机加工处理测定的数据的事有可能。

◆U-507D、U-507共同特征·时事画报液晶采用·后照光装载·预安装完了适时皮带的单位质量值·话筒性能提高·测定频率区域扩大·充实数据选择器功能·根据汽车增益调整的暗噪音的自动取消·以前机型( U-505) 的基本办法是标准装备·应付用狭小空间的测定·确立描图器千兆分之一T 体系·容易携带的轻量·紧密的设计共同基本性能◆时事画报液晶采用能由于时事画报液晶采用比以前表示大幅度的信息量了。

同时能确认张力值和周波数值。

测定值和标准张力值( 大体上的目标) 的比较成为可能了。

(只有适时皮带) 能用一眼确认输入数据。

◆后照光装载根据在液晶表示画面上重新装载后照光更加提高在等黑暗的位置等的工作性了。

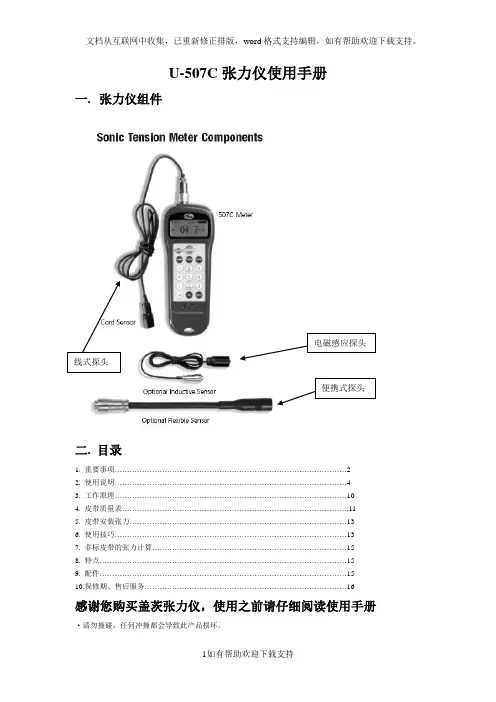

U-507C 张力仪使用手册一. 张力仪组件二. 目录1. 重要事项.............................................................................................2 2. 使用说明.............................................................................................4 3. 工作原理.............................................................................................10 4. 皮带质量表...........................................................................................11 5. 皮带安装张力.......................................................................................13 6. 使用技巧.............................................................................................13 7. 非标皮带的张力计算..............................................................................15 8. 特点...................................................................................................15 9. 配件...................................................................................................15 10.保修期、售后服务 (16)感谢您购买盖茨张力仪，使用之前请仔细阅读使用手册·请勿撞碰，任何冲撞都会导致此产品损坏。

U-507C张力仪使用手册一.张力仪组件二.目录1.重要事项 (2)2.使用说明 (4)3.工作原理 (10)4.皮带质量表 (11)5.皮带安装张力 (13)6.使用技巧 (13)7.非标皮带的张力计算 (15)8.特点 (15)9.配件 (15)10.保修期、售后服务 (16)感谢您购买盖茨张力仪，使用之前请仔细阅读使用手册·请勿撞碰，任何冲撞都会导致此产品损坏。

·请勿把水、溶剂及其它任何液体泼洒在此产品上。

·请勿把此产品放置在多灰的环境中。

·避免此产品受热，比如汽车里或者直接的光照。

·请勿使用易挥发的溶剂清洗此产品。

·请勿在有火花的地方使用，否则可能引起爆炸。

·请勿拉探头任意两端的线绳。

·请勿在有雷雨的室外使用此产品，关掉电源并寻找一个安全的地方使用，否则有可能遭雷击。

·便携式探头是管状结构，请勿将探头弯折成锐角，不要在任意两端20mm(3/4英寸)的地方和两端尖部弯曲。

使用说明：安装探头把探头上的卡槽和仪器上的凹槽连接并推紧。

如需分离，握住探头上的卡槽然后拔出。

打开电源按下电源键,LCD会出现如下：1-Mass“皮带质量”2-Width“宽度”3-Span“切线长”4-No.储存代码5-频率设定6-电池容量在光线暗的情况下，LCD背景灯会打开，若5分钟内无操作，会自动关机。

打开的屏幕上显示的是上次关机时使用的数据。

1代表皮带质量，2代表皮带宽度，3代表皮带切线长，这些数据都是同时显示的。

备注皮带参数必须要输入仪器中，以便得出皮带张力。

不管皮带的质量是多少，仪器都会显示频率值，但是会显示“错误”，如果计算的皮带张力值超出屏幕显示的值，红色灯会一直亮着。

(4)指的是当前皮带数据的储存设定号，如需更改数据或储存设定，请看皮带参数数据的储存及恢复。

(5)指的是当前频率设定，如需更改，请看第7页的频率设定。

(6)指的是电池容量，灰色的电池标志是指电池容量已满，当电池容量很低时，电池标志会出现一闪一闪的电量低的提示。

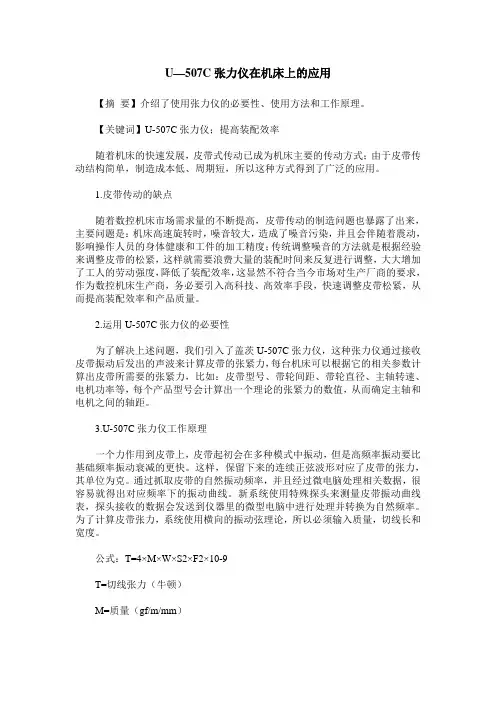

U—507C张力仪在机床上的应用【摘要】介绍了使用张力仪的必要性、使用方法和工作原理。

【关键词】U-507C张力仪；提高装配效率随着机床的快速发展，皮带式传动已成为机床主要的传动方式；由于皮带传动结构简单，制造成本低、周期短，所以这种方式得到了广泛的应用。

1.皮带传动的缺点随着数控机床市场需求量的不断提高，皮带传动的制造问题也暴露了出来，主要问题是：机床高速旋转时，噪音较大，造成了噪音污染，并且会伴随着震动，影响操作人员的身体健康和工件的加工精度；传统调整噪音的方法就是根据经验来调整皮带的松紧，这样就需要浪费大量的装配时间来反复进行调整，大大增加了工人的劳动强度，降低了装配效率，这显然不符合当今市场对生产厂商的要求，作为数控机床生产商，务必要引入高科技、高效率手段，快速调整皮带松紧，从而提高装配效率和产品质量。

2.运用U-507C张力仪的必要性为了解决上述问题，我们引入了盖茨U-507C张力仪，这种张力仪通过接收皮带振动后发出的声波来计算皮带的张紧力，每台机床可以根据它的相关参数计算出皮带所需要的张紧力，比如：皮带型号、带轮间距、带轮直径、主轴转速、电机功率等，每个产品型号会计算出一个理论的张紧力的数值，从而确定主轴和电机之间的轴距。

3.U-507C张力仪工作原理一个力作用到皮带上，皮带起初会在多种模式中振动，但是高频率振动要比基础频率振动衰减的更快。

这样，保留下来的连续正弦波形对应了皮带的张力，其单位为克。

通过抓取皮带的自然振动频率，并且经过微电脑处理相关数据，很容易就得出对应频率下的振动曲线。

新系统使用特殊探头来测量皮带振动曲线表，探头接收的数据会发送到仪器里的微型电脑中进行处理并转换为自然频率。

为了计算皮带张力，系统使用横向的振动弦理论，所以必须输入质量，切线长和宽度。

公式：T=4×M×W×S2×F2×10-9T=切线张力（牛顿）M=质量（gf/m/mm）W=皮带宽度S=测量长度F=频率皮带有横向张力，所以测量的张力值可能会比实际值要高，取决于使用的环境，当需要得到更精确地皮带实际张力时，必须要有一个简单的刻度测量。

负压式土壤湿度计（张力计）使用说明书一、原理与特点土壤湿度计是测定土壤水分的一种仪器。

众所周知，土壤水分受土壤孔隙的毛管引力和土粒的分子引力的作用，使土壤孔隙中的水分处于负压（吸力）状态，土壤吸力愈大，土壤孔隙中的水分愈少，土壤含水量也就愈低；反之，土壤吸力愈小，土壤孔隙中的水分愈多，则土壤含水量愈高。

所以土壤湿度计指示的数据就能大致反应出土壤的含水量状况，负压试土壤湿度计（也称张力计）就是测定这种土壤吸力（或称土壤基质势）的仪器。

负压式土壤湿度计由陶土头、腔体、集气室、计量指标器等部件组成。

陶土头是仪器的感应部件，具有许多微小的孔隙，陶土头被水浸润后，在孔隙中形成一层水膜。

当陶土头中的孔隙全部充水后，孔隙中水就具有张力，这种张力能保证水在一定压力下通过陶土头，但阻止空气通过。

当充满水且密封的土壤湿度计插入水分不饱和的土壤时，水膜就与土壤水连接起来，产生水力上的联系。

土壤系统的水势不相等时，水便由水势高处通过陶土头向水势低处流动，直至两个的系统的水势平衡为止。

当忽略了重力势、温度势、溶质势后，系统的水势即为压力势和基质势之和，土壤的压力势（以大气压力参考）为零，仪器里无基质，基质势为零，土壤水的基质势便可由仪器所示的压力（差）来量度。

非饱和土壤水的基质势抵于仪器里的压力势，土壤就透过陶土头向仪器吸水，直到平衡为止。

因为仪器是密封的，仪器中就产生真空度或吸力（抵于大气参照压力的压力）。

这样仪器内的负压便计量器或传感器测行，这就是土壤的吸力。

土壤水吸力与土壤水基质势在数值上是相等的，只是符号相反，在非饱和土壤中，基地势为负值，吸力为正值，张力计较多地用于非饱和土壤上，其基质势为负值，矿张力计又称负压计。

土壤水吸力是土壤水势的强度指标和土壤水的流动，对植物的有效性有密切的关系。

与土壤含水率的含义不同，它是在土壤水势的强弱上面不是在多寡上反映土壤的干湿程度。

一般来说，土壤吸力愈大含水量愈小；土壤吸力愈小含水量愈多。

第一章 MC系列张力控制器介绍1.1、MC系列张力控制器特点◆ 张力控制器控制普通三相异步电机能输出各类所需机械特性。

可输出理想的卷绕特性。

◆ 张力控制精度高，调节简单。

◆ 高效节能，静止保持力矩输出时电机不发热，能耗较力矩电机节省50%以上,投资回收周期大约3-4个月。

◆ 结构简单可靠，只有电机、控制器两个部件，长寿命，免维护。

◆ 批量使用可降低环境温度4~8℃，提高电网功率因数，减少变压器增容投资。

◆ 用于拉拔钢丝行业，可有效减少钢丝在放丝时的夹丝现象，减少淬火时产生的废丝1.2、控制器的型号说明图1-1 控制器铭牌说明1.3、控制器的系列机型表1-1 控制器系列机型说明第二章控制器的安装及端子配线2.1、控制器的外形尺寸图2-1 控制器外形图表2-1 控制器外形尺寸2.2、控制器的端子功能及配线2.2.1 产品端子配置图2-2 MC-4T7R5及以下功率等级图2-3 MC-4T11K及以上功率等级2.2.2主回路端子功能MC-4T1R5～MC-4T15KR/L1 S/L2 T/L3 ⊕1⊕2/B1B2 ? U/T1 V/T2 W/T3端子符号端子名称及功能说明R/L1、S/L2、T/L3 三相交流输入端子⊕1、⊕2/B1直流电抗器连接端子，出厂时用铜排短接⊕2/B1、B2 制动电阻连接端子⊕1、 ? 直流电源输入端子；外置制动单元的直流输入端子U/T1 、V/T2、 W/T3 三相交流输出端子2.2.3 端子配线图2-4 端子配线图(以MC-4T7R5为例)A、控制回路端子功能分类端子符号功能说明数字输入+24V +24VPLCX1 启动信号输入端子COM +24V地，X1的公共端模拟输入+10V 模拟输入参考电压（上表和配线图中未涉及的端子为厂家预留的端子，请勿接线，否则可能会发生误动作，危害人生及设备生产安全！）第三章操作面板使用说明3.1操作面板按键说明3.2操作实例下例为将设定电机极数为6级电机的实际操作步骤。

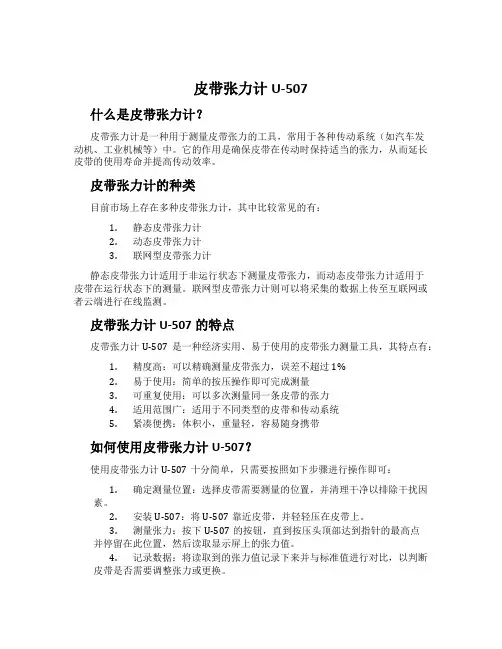

皮带张力计U-507什么是皮带张力计？皮带张力计是一种用于测量皮带张力的工具，常用于各种传动系统（如汽车发动机、工业机械等）中。

它的作用是确保皮带在传动时保持适当的张力，从而延长皮带的使用寿命并提高传动效率。

皮带张力计的种类目前市场上存在多种皮带张力计，其中比较常见的有：1.静态皮带张力计2.动态皮带张力计3.联网型皮带张力计静态皮带张力计适用于非运行状态下测量皮带张力，而动态皮带张力计适用于皮带在运行状态下的测量。

联网型皮带张力计则可以将采集的数据上传至互联网或者云端进行在线监测。

皮带张力计U-507的特点皮带张力计U-507是一种经济实用、易于使用的皮带张力测量工具，其特点有：1.精度高：可以精确测量皮带张力，误差不超过1%2.易于使用：简单的按压操作即可完成测量3.可重复使用：可以多次测量同一条皮带的张力4.适用范围广：适用于不同类型的皮带和传动系统5.紧凑便携：体积小，重量轻，容易随身携带如何使用皮带张力计U-507？使用皮带张力计U-507十分简单，只需要按照如下步骤进行操作即可：1.确定测量位置：选择皮带需要测量的位置，并清理干净以排除干扰因素。

2.安装U-507：将U-507靠近皮带，并轻轻压在皮带上。

3.测量张力：按下U-507的按钮，直到按压头顶部达到指针的最高点并停留在此位置，然后读取显示屏上的张力值。

4.记录数据：将读取到的张力值记录下来并与标准值进行对比，以判断皮带是否需要调整张力或更换。

注意事项使用皮带张力计U-507时，请注意以下事项：1.请使用合适的U-507型号进行测量，以免出现测量误差。

2.请在皮带不运转且未受外力干扰时进行测量，否则测量结果不准确。

3.请根据U-507使用说明进行操作，以保证测量精度和安全。

总结皮带张力计U-507是一种经济实用、易于使用的皮带张力测量工具，其精度高、易于使用、可重复使用、适用范围广、紧凑便携等特点被广泛应用于不同类型的皮带和传动系统中。

表面张力计使用方法说明书一、产品概述表面张力计是一种用于测量液体表面张力的仪器，广泛应用于化工、生物科技、食品工业等领域。

本说明书将详细介绍表面张力计的使用方法。

二、仪器组成与工作原理1. 仪器组成：表面张力计由测力机构、测定系统、称量系统和显示系统组成。

2. 工作原理：表面张力计通过测定液体表面的张力来计算表面张力值。

其原理基于测力机构受力平衡的基本原则，使用称重传感器计算液体表面所受的切应力，再根据公式计算表面张力值。

三、使用步骤1. 准备工作：将表面张力计放在平稳的工作台上，确保仪器稳定。

连接电源并打开电源开关。

2. 仪器校准：在使用前，需要对表面张力计进行标定校准。

根据仪器的说明书，按照相应的流程进行校准操作。

3. 准备样品：选择适当的液体样品，确保样品无杂质，并保证样品的温度稳定。

4. 开始测试：将准备好的样品注入表面张力计的测试槽中。

调整仪器的参数设置，如测试时间、测定精度等。

点击开始测试按钮，仪器将自动完成测试过程。

5. 结果记录与分析：测试结束后，仪器将显示出表面张力的测试结果。

记录测试结果并进行相应的数据分析与处理。

四、注意事项1. 使用时请仔细阅读仪器的说明书，并按照操作规程进行操作。

2. 请确保仪器工作环境清洁、干燥，并避免阳光直射和湿度过高。

3. 在使用过程中，严禁将任何物体放入测试槽中，以免损坏仪器。

4. 当仪器需要维修或保养时，请联系售后服务中心进行维修处理。

非专业人士请勿擅自拆卸维修，以免引起不必要的损坏。

五、常见问题解答1. 测试过程中出现错误怎么办？答：请检查仪器的连接情况、样品准备是否符合要求，并确保仪器校准正确。

如问题仍然存在，请联系售后服务中心进行技术支持。

2. 仪器无法启动怎么办？答：请检查电源连接情况，并确认电源插座电压是否符合要求。

如问题仍然存在，请咨询售后服务中心。

3. 如何清洁仪器？答：在使用前，请用纯净水或特定的清洁剂将测试槽内的污物清洗干净。

U-507C 张力仪使用手册一. 张力仪组件二. 目录1. 重要事项.............................................................................................2 2. 使用说明.............................................................................................4 3. 工作原理.............................................................................................10 4. 皮带质量表...........................................................................................11 5. 皮带安装张力.......................................................................................13 6. 使用技巧.............................................................................................13 7. 非标皮带的张力计算..............................................................................15 8. 特点...................................................................................................15 9. 配件...................................................................................................15 10.保修期、售后服务 (16)感谢您购买盖茨张力仪，使用之前请仔细阅读使用手册·请勿撞碰，任何冲撞都会导致此产品损坏。

型号: U-507简单介绍U-507皮带张力计的介绍传送带张力计的设定原理概要:被扩张的皮带受到外来冲击,而产生周波,最初的波开细为含有高频率成份和冲击成份,呈不规则的波形,然后才逐渐推移皮带自身的固有的波形,因为振动在短期时间内就会衰减,同时文件伴随着高频率情况下要捕捉到这个皮带的基本波形的周期是很困难的,但是为了微型电脑系统捕捉,再进行独立的数据处理,就能被编入程序的演算式.表示正确的张力值测量步骤:1、幅量的调节（噪音的自动消除）通电后按下：“MEASURE”键运之间，会定期检测周围的噪音环境，并自动调整麦克风的敏感度，“MEASURE”键按下后，麦克风的敏感度就固定下来2、振动波形的检出静止状态下的传送带所产生的音波，用微小的噪音单位测出3、杂音的清除内藏滤波器可以自动除去杂音成份4、周期的测定根据周期测定电路测出每个波形的周期5、信号处理根据摸似信号数据处理，测出来不同条件的振动波形的基本波形6、周波数频率换算处理从数字健（0-9）输入测定对象传送带日本制“UNITTA”U-507皮带张力计的详细介绍U-507张力计的操作步骤次序操作表面画面1 设定话筒选择合适话筒，用连接器联上机器本体2 接通电源按下电源按钮NO.□3 在选择按钮和数字键盘按下“SELECK”键后，输入数字NO.□上选择输入数字 0——1——……——18——19——0——1——2例：NO：0到NO：2 在数字键盘上可直接跳跃到指定数字.1、选定方法：按下“选择”（第1回） NO.0——NO.1按下“选择”（第2回） NO.0——NO.22、选定方法：在数字键盘上按下“2” NO.0——NO.3*下面的步骤中（单位质量，传送带幅，间距长测定值表示中）按下“选择”时，显示出使用中的数字号码-1 用手输入单位质量时按下“MASS”键M=□□□□g/m例：输入2.5g/m、 [在表示画面闪烁的地方，按顺序输入数据，输入可能范围：幅XM长时，[关于输入如果出现输入错误，重按“MASS”键，光标将 0.1~999.9g/mm 数据，请参照第九页说明回零]按下“0”键M=0□□.□g/m按下“0”键M=0□□.□g/m按下“2”键M=002.□g/m按下“5”键M=002.5g/m-2 根据传送带型号输入单位 1秒以上按下“MASS”键，根据“UP”或 S.NO 02 2GT 质量时，例：选定3GT时“DOWN”键选择选择传送带型号。

音波式皮带张力计使用方法1.准备工作首先，确认设备已经安装好并能正常运行。

确保音波式皮带张力计的手持仪器、传感器和电缆等设备完好无损。

2.对皮带进行清洁在测量之前，确保皮带表面没有油污、灰尘或其他杂质。

这些杂质可能会干扰声波的传播，从而影响测量结果。

使用清洁布或刷子清除皮带表面的污垢。

3.选择合适的测量位置确定要测量的皮带上的位置。

根据测量的目的和要求选择一个适合的位置。

通常选择中间位置或两个滚筒之间的位置进行测量。

4.定位传感器将音波式皮带张力计传感器放置在选定的测量位置上。

传感器应该垂直于皮带，并与皮带表面保持一定的距离。

避免传感器与其他部件接触。

5.连接传感器和手持仪器使用提供的电缆将传感器与手持仪器连接起来。

确保连接牢固且无松动。

6.打开仪器并校准打开音波式皮带张力计的手持仪器。

按照设备说明书上的指示进行校准。

校准过程通常需要设置皮带类型、宽度和长度等参数。

7.开始测量校准完成后，手持仪器将显示出当前测量的皮带张力值。

将传感器放在皮带上并触发测量按钮。

仪器将发送声波信号并接收回波。

根据接收到的信号，计算机器当前的皮带张力值。

该值将显示在仪器上。

8.记录测量结果每次测量完毕后，将测量结果记录下来。

可以使用手持仪器上自带的存储功能，或者将数据传输到计算机上进行记录。

9.分析和评估根据测量结果，分析皮带的张力情况。

如果需要，可以根据测量结果进行调整，以满足要求的张力水平。

10.清洁和存储使用完毕后，将传感器和仪器进行清洁，并正确存放。

音波式皮带张力计是一种精密设备，需要妥善保管和保养，以确保其准确性和可靠性。

总结：音波式皮带张力计是一种非接触式、便携式的设备，用于测量皮带的张力。

使用它可以快速、准确地测量皮带张力，并提供相关数据供分析和评估。

使用音波式皮带张力计前，需要进行准备工作、选择合适的测量位置、定位传感器、连接设备、打开仪器并校准。

测量过程中需要触发测量按钮，仪器将发送声波信号并接收回波，计算机器当前的皮带张力值。

二. 目录1. 重要事项 (2)2. 使用说明 (4)3. 工作原理 (10)4. 皮带质量表 (11)5. 皮带安装张力 (13)6. 使用技巧 (13)7. 非标皮带的张力计算 (15)8. 特点 (15)9. 配件 (15)10.保修期、售后服务 (16)感谢您购买皮带张力计U507，使用之前请仔细阅读使用手册·请勿撞碰，任何冲撞都会导致此产品损坏。

·请勿把水、溶剂及其它任何液体泼洒在此产品上。

·请勿把此产品放置在多灰的环境中。

·避免此产品受热，比如汽车里或者直接的光照。

·请勿使用易挥发的溶剂清洗此产品。

·请勿在有火花的地方使用，否则可能引起爆炸。

·请勿拉探头任意两端的线绳。

·请勿在有雷雨的室外使用此产品，关掉电源并寻找一个安全的地方使用，否则有可能遭雷击。

·便携式探头是管状结构，请勿将探头弯折成锐角，不要在任意两端20mm(3/4英寸)的地方和两端尖部弯曲。

皮带张力计U507使用说明：安装探头把探头上的卡槽和仪器上的凹槽连接并推紧。

如需分离，握住探头上的卡槽然后拔出。

打开电源按下电源键,LCD会出现如下图面：1- Mass “皮带单位质量”2- Width “皮带宽度”3- Span “切线长”4- No. 储存代码5- 频率设定6- 电池容量在光线暗的情况下，LCD背景灯会打开，若5分钟内无操作，会自动关机。

打开的屏幕上显示的是上次关机时使用的数据。

1代表皮带单位质量，2代表皮带宽度，3代表皮带测量区域对应的切线长，这些数据都是同时显示的。

备注皮带参数必须要输入仪器中，以便得出皮带张力。

不管皮带的质量是多少，仪器都会显示频率值，但是会显示“错误”，如果计算的皮带张力值超出屏幕显示的值，红色灯会一直亮着。

(4)指的是当前皮带数据的储存设定号，如需更改数据或储存设定，请看皮带参数数据的储存及恢复。

(5)指的是当前频率设定，如需更改，请看第7页的频率设定。

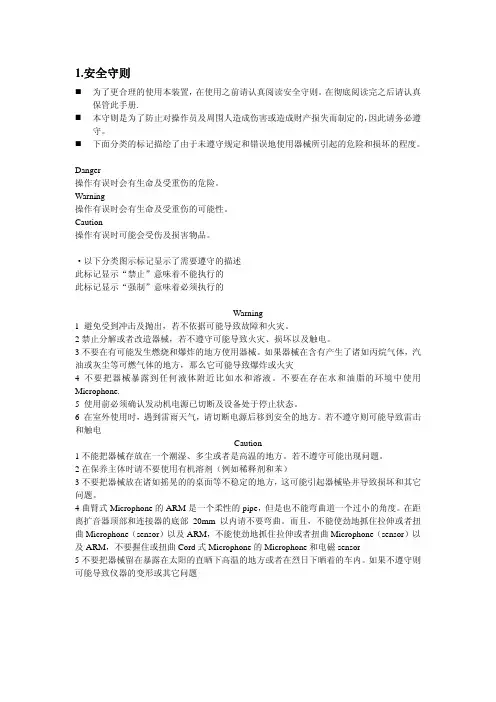

目 录1.关于安全注意2.概要，注意事项及测定不良时的确认事项3.U-505张力器的原理4.U-505张力器各部件说明5.U-505张力器操作顺序6.输入数值的方法6-1 输入单位数值的方法6-2 Belt宽度或Belt原始数值的输入6-3 Span长度的输入7.UNITTA产Timeing Belt规格一览表8.KEITU产V型Belt规格一览表9.UNITTA产齿轮Belt标准值一览表10.U-505的规格一览11.After-sales service的保证1.关于安全注意■请在使用之前必须认真阅读安全注意事项之后正确操作。

■该注意事项是为了未然防止操作员及周围人的安全而制定的，因此务必遵守。

■下列标识说明了不当操作可能会导致的危害和损害。

■下列标识区分了遵守规定的程度不同。

表示不能进行操作，“禁止”的意思。

表示必须要实行，是“强制内容”避免冲击及抛出。

禁止分解，改造。

·故障，引发火灾的原因 ·火灾，中伤，触电的原因 禁止在易燃易爆场所内使用 不能与水、溶剂等接触。

·丙烷，汽油等易燃易爆性环Mic禁止在有水、油的环境操作有误时会有生命及受重伤的危险。

操作有误时会有生命及受重伤的可能性。

操作有误时可能会受伤及损害物品。

境中使用可引发爆炸，火灾 中使用。

使用前必须确认切断发动机 在室外使用时，遇到雷雨天气电源及设备的停止状态。

请切断电源后移到安全的地方。

保管时勿放在湿度重，灰尘 修理时勿用稀释剂、汽油。

多，高温的场所。

勿放在摇晃、倾斜、不安定 Brake Arm式Mic的Arm部分是自主 的场所。

式pipe，所以不能强度的弯曲。

·避免掉下来时伤人 另不要弯曲Mic前端20毫米处和 请勿在直射光线，热天气下 Connector的下端；Mic（sensor） 的车内等高温环境中使用。

及Arm部；Code式Mic和·机械变形，故障的原因 电磁sensor2.概要，注意事项及测试不良时的确认事项■概要音波式Belt张力器（U-505）是把与Belt机能有最大关系的取付张力，利用音波解析简单正确的测出张力的装置。
