2.2光的反射作图题

光的反射作图题例题1 给出入射、镜面做反射（2019•淮安）画出图中入射光线AO的反射光线。

练习1.1（2018•东营）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。

练习 1.2完成图中的光路图，并标出反射角。

练习 1.3请在图中画出入射光线AO的反射光线（保留完的作图痕迹）练习1.4（2018•盐城）画出反射光线OB的入射光线。

例题2如图，两块平面镜成90°放置，画出图示光线经两次反射的光路图练习2.1（2019•青岛）自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

练习2.2（2019•济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

例题3画出图中光线的反射光线练习 3.1如图所示，是由发光点S发出的两条入射光线的反射光线，找出S点的位置。

练习3.2 （2016•天水）如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S′的位置。

并完成反射光路图。

例题4 如图所示，太阳光与地面成60°角，小册想用一个平面镜把太阳光竖直反射到井底，平面镜该怎样放置？请：①画出平面镜：②标出反射角的度数练习4（2017•东营）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。

例题4（2018•贵港）太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数。

练习4.1（2018•潍坊）如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

练习 4.2某小镇被群山包围，难以获得阳光照射。

某同学参观后建议在位置A处安装平面镜，于是广场中心B处被照亮。

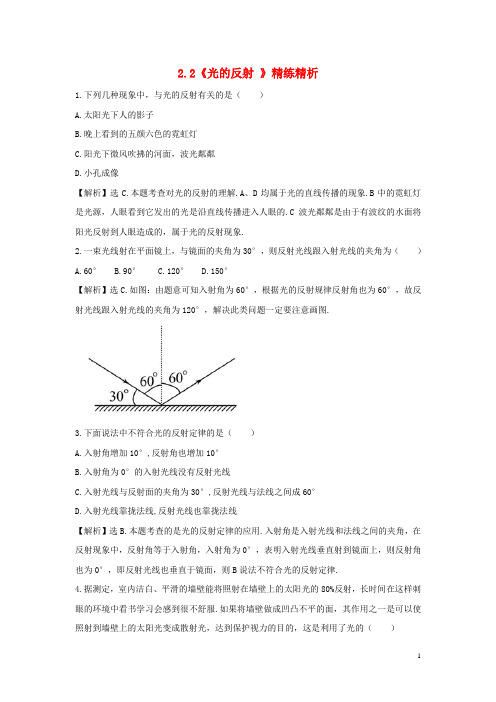

2.2《光的反射》精练精析1.下列几种现象中，与光的反射有关的是（）A.太阳光下人的影子B.晚上看到的五颜六色的霓虹灯C.阳光下微风吹拂的河面，波光粼粼D.小孔成像【解析】选C.本题考查对光的反射的理解.A、D均属于光的直线传播的现象.B中的霓虹灯是光源，人眼看到它发出的光是沿直线传播进入人眼的.C波光粼粼是由于有波纹的水面将阳光反射到人眼造成的，属于光的反射现象.2.一束光线射在平面镜上，与镜面的夹角为30°，则反射光线跟入射光线的夹角为（）A.60°B.90°C.120°D.150°【解析】选C.如图：由题意可知入射角为60°，根据光的反射规律反射角也为60°，故反射光线跟入射光线的夹角为120°，解决此类问题一定要注意画图.3.下面说法中不符合光的反射定律的是（）A.入射角增加10°,反射角也增加10°B.入射角为0°的入射光线没有反射光线C.入射光线与反射面的夹角为30°,反射光线与法线之间成60°D.入射光线靠拢法线,反射光线也靠拢法线【解析】选B.本题考查的是光的反射定律的应用.入射角是入射光线和法线之间的夹角，在反射现象中，反射角等于入射角，入射角为0°，表明入射光线垂直射到镜面上，则反射角也为0°，即反射光线也垂直于镜面，则B说法不符合光的反射定律.4.据测定，室内洁白、平滑的墙壁能将照射在墙壁上的太阳光的80%反射，长时间在这样刺眼的环境中看书学习会感到很不舒服.如果将墙壁做成凹凸不平的面，其作用之一是可以使照射到墙壁上的太阳光变成散射光，达到保护视力的目的，这是利用了光的（）A.直线传播B.漫反射C.镜面反射D.小孔成像【解析】选B. 把墙壁做成凹凸不平的面，使照射到墙壁上的太阳光向四面八方反射，这属于光的漫反射.5.如图所示是光的反射光路图，入射光线是_____，反射光线是_____，ON是_____，其中∠3是_____，∠2____∠3(选填“>”、“=”或“<”).【解析】在光的反射现象中，一定要注意反射角和入射角都是指光线和法线的夹角，反射角始终等于入射角.答案：AO OB 法线反射角 =6.在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数.【解析】根据光的反射定律,反射角等于入射角,所以反射角等于60°,反射光线与入射光线位于法线两侧.答案：7.古代人们认为人眼之所以能看到东西，是因为眼能发光，当眼发出的光触及物体时，我们就能看到物体了，在我们常用的词语中，有很多能反映这一认识.如“眼光”、“目击”等.(1)请你再举出一个类似“眼光”“目击”的词语,能说明古代人的这种认识.(2)这种认识正确吗?如果不正确，试说明原因，正确的观点是什么，请用事实证明你的观点. 【解析】含有眼能发光意思的词语还有“目光”等.可以用反证法证明这种认识是不正确的. 答案：(1)目光（2）不正确.因为假如人眼能发出像光一样的东西看物体，那么人看物体就不需要光源了，但事实上并不是这样.一、选择题（本大题共6小题，每小题3分，共18分）1.光学实验课时，小叶用激光灯对着光滑的大理石地面照射，无意中发现对面粗糙的墙壁上会出现一个明亮的光斑，而光滑地面上的光斑很暗，对此现象解释较合理的是（）A.地面吸收了所有的光B.墙壁对光发生漫反射C.地面对光发生漫反射D.墙壁对光发生镜面反射【解析】选B.由于地面光滑，墙壁粗糙，所以光照在地面上大部分发生镜面反射，大部分反射到墙面上，仅有很少一部分发生漫反射，进入人眼的光很少，而在墙面上发生漫反射，进入人眼的光较多.所以看到墙面上的光斑比地面上的明亮.2.射到平面镜上某一点的光线中，入射角等于30°的光线可能有（）A.1条B.2条C.3条D.无数条【解析】选D.要从空间的角度来认识光的反射，如图所示，入射角等于30°的光线有无数条.3.雨后天晴的夜晚，为了不踩到地上的积水,下列判断中正确的是（）A.迎着月光走,地上暗处是水,背着月光走发亮处是水B.迎着月光走,地上发亮处是水,背着月光走地上暗处是水C.迎着月光或背着月光走,都应是地上发亮处是水D.迎着月光或背着月光走,都应是地上暗处是水【解析】选B.如图甲为背着月光走的情形，乙为迎着月光走的情形.平静的水面发生的是镜面反射，光线强；地面发生的是漫反射.迎着月光走时，水面发生镜面反射，所以看上去是亮的，而地面发生的是漫反射，所以看上去是暗的；背着月光走时，水面发生镜面反射的光线射向前方，没有进入人的眼睛，而地面发生漫反射会有一部分光线进入眼睛，因此水面是暗的，地面是亮的.4.放映电影时，银幕用的是粗糙的白布，这是因为（）A.白布能发生镜面反射，使人从四面八方看到银幕上的像B. 白布能发生漫反射，使人从四面八方看到银幕上的像C.白布能使光线发生弯曲，使人从四面八方看到银幕上的像D.白布能使光沿直线传播，使人看到银幕上的像【解析】选B.粗糙的白布表面凹凸不平，把射向白布的光线向着四面八方反射，使人从四面八方看到银幕上的像，这种反射叫漫反射.故选B.5.皮鞋上擦过油后,还要用鞋刷或软布反复擦几下,越擦越亮,这是由于( )A.反复擦可增加漫反射效果B.反复擦可使鞋油充填皮革凹坑,增加表面光滑程度,增加镜面反射效果C.鞋油的颜色好,所以越擦越亮D.鞋油比皮革亮,所以越擦越亮【解析】选B.“发亮”说明光照在皮鞋上发生镜面反射，所以可以从增加表面光滑程度上来考虑.故选B.6.如图所示，当平面镜M绕O点逆时针转过30°时，反射光线与入射光线的夹角将（假设入射角大于30°）（）A.增大30°B.增大60°C.减小30°D.减小60°【解析】选D.当镜面逆时针转过30°时，法线也随之转过30°，则入射光线和法线之间夹角减小30°，因为反射角等于入射角，所以反射光线与入射光线之间夹角减小60°，故选D.二、填空题（本大题共4小题，每空1分，共8分）7.（2010·扬州中考）桥在河里的倒“影”和立竿见“影”，前者是由于光的_____引起的，后者是由光的_____引起的.【解析】河里的倒“影”实际是物体通过水面所成的像，这是由光的反射形成的.立竿见“影”，这是由于光照到不透明的物体而形成的现象，这应是光的直线传播引起的.答案：反射直线传播8.如图所示，许多建筑采用玻璃进行外墙装潢，这在美化城市的同时却造成了光污染，造成这种污染的主要原因是由于阳光在玻璃表面发生了_____反射.【解析】很多建筑的表面看起来非常刺眼，影响了人们的生活，是因为阳光在玻璃表面发生了镜面反射.答案：镜面9.现代VCD机是利用激光照射到刻有凹凸的光碟上,通过光_______到接收器上读取光信号而放音像的,其原理就是仿用了声学中的“_______”原理,同时说明了光也能传递_______. 【解析】光和声波同样能发生反射,而且能传递信息和能量.答案:反射回声定位信息和能量10.（2010·綦江中考）在图中根据反射光线画出入射光线，入射角为______度.【解析】本题考查对光的反射定律的应用.根据光的反射定律作光路图时一是要注意规范认真，二要注意所画光路图要符合光的反射规律，此题是根据光的反射光线画入射光线，画入射光线时先确定入射角的大小，由图可知，反射角是60°，入射角也应是60°，然后根据光的反射定律作出入射光线即可.答案：如图所示 60三、作图题（本大题共2小题，11题3分，12题4分，共7分）11.（2009·福州中考)画出图中入射光线AO的反射光线.【解析】这是由入射光线作反射光线的题目，既是中考考查的基础知识，也是非常典型的一类题目.根据反射定律中的反射角等于入射角.我们注意要先作出法线，然后根据入射角确定反射角，准确作出反射光线.答案:12.如图所示，小明通过一反射面看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传播方向，并根据光的反射定律画出反射面的位置．【解析】根据光的反射规律作图一定要重视法线的关键作用：①法线是入射光线与反射光线夹角的平分线.②法线与反射面互相垂直.根据题意，作反射光线与入射光线夹角的平分线，即为反射面的法线.然后作一条与法线垂直的直线.直线所在的位置即为反射面所在位置.答案：如图四、实验探究题(7分)13.（2009·玉林中考）为了探究光反射的规律，小李进行如图所示的实验.(1)小李想探究反射光线与入射光线是否在同一平面内，他将如何操作?________________________________________________________________________________________.(2)如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：__________________________________________________________________.【解析】光在发生反射时，反射光线、入射光线、法线在同一平面内.在探究过程中一定要注意：同一平面要从空间上来认识，要有空间观念.将纸板B向前(后)折，纸板B脱离原来的平面，观察在纸板B上是否有反射光线就可以探究反射光线与入射光线是否在同一平面内.答案：(1)将纸板B向前(后)折，观察在纸板B上是否有反射光线(2)在反射现象中，光路是可逆的。

八年级物理上册期末试卷【加答案】(时间: 60分钟分数: 100分)班级: 姓名: 分数:一、选择题（每题2分, 共30分）1、某班同学在“探究凸透镜成像规律”的实验中, 记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象, 如图所示, 下列判断正确的是（）A. 该凸透镜的焦距是16cmB．当u=12cm时, 在光屏上能得到一个缩小的像C. 当u=20cm时成放大的像. 投影仪就是根据这一原理制成的D. 把物体从距凸透镜12cm处移动到24cm处的过程中, 像逐渐变小2.下列情景中, 处于平衡状态的是（）A. 绕地球匀速运行的卫星B. 加速追赶猎物的猎豹C. 下落的苹果D. 匀速下降的跳伞运动员3.小刚使用刻度尺测得某物体的长为12.3cm, 关于该测量结果, 下列说法正确的是（）A. 是用最小刻度为1mm的刻度尺测量的B. 该结果中的“3”不是估读的C. 是用最小刻度为1cm的刻度尺测量的D. 该结果不存在误差4、如图为甲、乙两种物质的图象. 下列说法正确的是（）A. 体积为的甲物质的质量为B. 乙物质的密度与质量成正比C. 甲物质的密度比乙的密度小D. 甲、乙质量相同时, 乙的体积是甲的2倍5、如图所示, 将鸡蛋浸入容器里的盐水中, 鸡蛋所受浮力的施力物体是（）A. 盐水B. 鸡蛋C. 容器D. 地球6.下列设备中没有利用连通器原理的是（）A. 茶壶B. 船闸C. 活塞式抽水机D. 下水道存水管A．7、平直公路上并排停放着两辆汽车, 一段时间后, 坐在甲车上的小明感觉乙车向北运动, 关于两辆汽车的运动情况, 下列说法正确的是（）以乙车为参照物, 甲车一定向南运动B. 以甲车为参照物, 地面一定是静止的C. 以地面为参照物, 甲车一定是向南运动D. 以地面为参照物, 乙车一定向北运动8、若要使图中的反射光线射中墙壁上的目标, 在激光笔不动的情况下, 可将平面镜（）A. 水平向左移动B. 水平向右移动C. 竖直向上移动D. 竖直向下移动9、在通常情况下, 你的脉搏1min跳动的次数约为（）A. 20次B. 40次C. 70次D. 140次10、A、B是两个轻质泡沫小球, C是用毛皮摩擦过的橡胶棒, A、B、C三者之间相互作用时的场景如图所示。

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。

请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

11．如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。

2．请画出看见发光点S 的像的范围。

3．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。

4．如图所示，S 为光源，S ，为S 在镜中的像，一条反射光线经过A 点，试画出镜面和这条光线。

5.如图4所示，S 是发光点，S ’是S 在平面镜中的像，L 是射向平面镜的一条入射光线，在图中画出平面镜的位置和L 的反射光线。

6.图5所示S 为发光点，MN 为平面镜请画出由S 点发出并经平面镜反射后通过Ａ点的光线10.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.13.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．16.如图所示，平面镜上方有一竖直挡板P ，在AB 和CD 之间的区域内可以看见挡板左侧的一个发光点S 在平面镜中的像，请用两种方法在图中找出挡板左侧这个发光点的位置。

图14图16第一题图 第二题图 第三题图2 7、如下图7所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。

8、如下图8， AB 、CD 是发光点 S 发出经平面镜反射的两条光线.在图中画出发光点 S 和它在平面镜中的像点（或发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.）9、如下图9中S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a 、b 重合，根据平面镜成像规律在图中画出平面镜，并找出S 在平面镜里的像S′．10、如下图10,S 是一发光点,S ′是它在平面镜中的像,SA 是S 发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.11、如图11,平面镜前有A 、B 两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A 、B 的像在同一直线上.12、如图12，AB 物体在平面镜中成像后,眼位于镜前E 处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分挡住？14．如图14甲所示，美术课上，小琼面前立着一幅“米老鼠”的简笔画(如下图甲所示)。

2024年苏教版九年级物理上册阶段测试试卷651考试试卷考试范围：全部知识点；考试时间：120分钟学校：______ 姓名：______ 班级：______ 考号：______总分栏题号一二三四五六总分得分评卷人得分一、选择题(共8题，共16分)1、在桌面上依次把点燃的蜡烛；凸透镜、光屏放在一直线；并使它们的中心大致在同一高度．移动凸透镜和光屏的位置，使光屏出现一倒立、放大的实像．若把凸透镜的上半部分用黑纸挡住，则光屏上的像（）A. 只剩下上半部分。

B. 只剩下下半部分。

C. 全部不见了。

D. 仍然存在；只是比不上原来的亮。

2、下列估测中，最接近实际情况的是（）A. 人的正常体温是37℃B. 人步行的速度约为10m/sC. 物理课本的长度约为26mmD. 一位中学生的体重约为50N3、下列光学图示中不正确的是()A.平面镜成像的原理B.光的色散C.光的反射D.光从空气射入水中4、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。

利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。

若将这两个开关配合使用，如图所示，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是( )A.B.C.D.5、兴化文峰大桥北侧，市政部门在路两边安装设有3m高的透明板墙，安装这些板墙的主要目的是（）A. 装饰环境B. 防止行人跌落桥下C. 阻碍杂物被风吹上路面D. 减弱噪声对居民影响6、下列说法中正确的是（）A. 磁卡和DVD光碟都应用了磁性材料B. 地磁南极在地理南极附近C. 电磁继电器和电铃的主要部件都是电磁铁D. 换气扇和洗衣机的主要部件都是发电机7、电线下吊一电灯，下列哪一对力是电灯所受的平衡力（）A. 灯所受重力和电线对天花板的拉力B. 灯对电线的拉力和天花板对电线的拉力C. 灯所受重力和电线对电灯的拉力D. 灯所受重力和天花板对电线的拉力8、如图所示，把一个苹果放入浓盐水中，苹果处于漂浮状态．如果把水面以上的部分切去，则余下的部分（）A. 沉入水底B. 仍然漂浮C. 刚好悬浮D. 无法判断评卷人得分二、填空题(共7题，共14分)9、如图表明：____．10、（2013秋•常州校级期末）在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了．此时，两灯的连接方式是____，此电路不合理之处是____．11、一个四冲程内燃机的工作过程中，将内能转化为机械能的是____冲程．若每秒钟完成20个冲程，则该内燃机的飞轮每秒钟旋转____转，做功____次．12、导线不通过用电器直接跟电源两极连接，这样状态的电路叫做____．电能表应连接在家庭电路的____上（选填“干路”或“支路”）．13、甲、乙两同学分别从P、Q两点同时相向作匀速直线运动，它们的s-t图象分别如图（a）、（b）所示，经过6s两同学相遇．甲、乙的速度分别为v甲、v乙，P、Q间的距离为s，则v甲______ v乙，s= ______ m．14、（2015•宁波模拟）小红家买了一台电烤箱，有低、中、高三个档位的发热功率．图是其内部简化电路图，开关S1可分别与触点a、b接触．已知：R1=48Ω，R2=24Ω；电源电压保持不变．请分析和解答以下问题：（1）当开关S1置于a端、S2闭合时，电烤箱处于____档位．（2）该烤箱工作的最小功率和最大功率之比为____．15、（2005秋•江阴市校级期中）汽车在行驶中，司机看到图所示的标志牌，8km表示____，在不违反交通法规的前提下，从标志牌到泰州最快需要____h．评卷人得分三、判断题(共9题，共18分)16、磁场中某点的磁场方向是由放在该点的小磁针决定的．____（判断对错）17、河里行驶的小船，不论选择什么物体做参照物，它都是运动的．____（判断对错）18、只要不改变对物体的作用力大小，物体速度不会改变．____．19、轮船在海洋中航行比在江河中航行受到的浮力大些____．20、扩散现象只能发生在气体之间．____（判断对错）21、只有物体做了功，它才具有能．____．22、当铜块的中心嵌入一块铁以后，铜的密度是不变的．____．23、光的传播速度是3×105千米/秒．（____）24、判断下列说法的正确与错误：（1）机器做功越多，它的功率就越大____；（2）机器的功率越大，说明它做功越快____；（3）机器的功率小，说明它的效率低____；（4）机器功率越大，说明它做功越多____．评卷人得分四、实验探究题(共4题，共16分)25、质量为30g的烧杯，装有适量某种液体，放在已经调平的天平上，平衡时的情景如图甲所示，则液体的质量是____g；将液体倒入量筒中，如图乙所示，液体的体积是____cm3；液体的密度是____kg/m3．26、研究凸透镜成像的实验中：（1）光具座上应放有凸透镜、光屏和蜡烛，____应放在其它两种器材之间；为了使烛焰的像成在光屏的中央，要调整凸透镜和光屏的高度，使它们的中心____．（2）当光屏上得到一个清晰，缩小的实像时，蜡烛的位置应在透镜的____；若想得到一个清晰放大的实像，蜡烛应向____方向移动．像的大小是逐渐变____；如无论怎样移动光屏都不能接收到蜡烛的像，说明蜡烛处在____的范围了．（3）利用凸透镜在光屏上已得到蜡烛清晰的像，若此时用黑纸遮住透镜的下半部分，则光屏上的像____A．上半部分没有了 B．下半部分没有了 C．像缩小了 D．像变暗了．27、如图（a）所示的托盘天平使用时被测物体应放置在____盘（选填“左”或“右”）．在图（b）中温度计的示数为____℃．在“验证凸透镜成像规律”实验中，需保持烛焰、光屏的中心和凸透镜的中心在____，若在图（c）所示位置时光屏上成一清晰的烛焰像，则该像一定是____的（选填“放大”；“等大”或“缩小”）．28、（1）如图甲所示的电路，当ab接入电阻R或者小灯泡L时，写出用此电路图可完成的两个电学实验：____、____．（2）把滑动变阻器（标有“5Ω1A”）接入最大阻值（如图甲所示），在ab间接入标有“2.2V”字样的小灯泡时，电流表的示数和电压表的示数如图乙所示，这时小灯泡的实际功率为____W，这个功率____（选填“大于”或“小于”）额定功率．要测出小灯泡的额定功率，下一步的实验操作应为____．（3）当滑动变阻器的滑片恰好位于中点处时（即该变阻器连入电路的电阻为2.5Ω），小灯泡正常发光，这时电流表的示数应为____A，电压表的示数应为____V，小灯泡的额定功率为____W．（电源电压保持不变）评卷人得分五、简答题(共2题，共12分)29、凸透镜成像规律：焦距f。

光的反射作图题练习1．在图1中标出反射角的度数。

2．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4 所示）.请根据这两条光束的方向确定室内电灯的位置.(保留作图痕迹）3. 如图3所示,AO是入射光线，O为入射点，在图中画出AO的反射光线OB,并标出反射角（在反射角内标上）。

4.如图9所示，水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小．5．在图5中，画出反射光线佃的入射光线AO,并标出入射角及其大小。

6。

在图6中,根据给出的入射光线AO和反射光线OB,画出相应的法线和平面镜.7．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜,如图7所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.8．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图所示,请你画出反射光线并标出反射角度数.9．小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.10．潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在下图10中画出入射光线人经潜望镜进人人眼的光路图。

O 图3 A BO6图1图5图10图10平面镜成像作图练习1．请在下图画出物体AB在平面镜中的像A'B’（保留作图痕迹）。

2．己知点光源A和两条反射光线,试在图中画出平面镜的位置。

3．利用光的反射定律作出点光源S 的成像光路图4．如下图中S为一个点光源,A为平面镜前一点，试画出由S发出的光线被平面镜反射后经过A点的光路。

5．如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线.6．如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．7。

光的反射一、学习目标：1.通过实验探究，知道光的反射定律；2.能从与光有关的现象中辨认出光的反射现象；3.能用光的反射规律解释生活和自然界中的一些现象；4.能利用反射定律做出光发生反射时的光路图；知道在反射中光路是可逆的；5.能区分镜面反射和漫反射的区，能解释生活中的一些现象；学习重点：由光的反射定律作光路图学习难点：由实验探究得出光的反射定律二、知识准备：课前小测1、光沿直线传播的条件是什么？2、举例说明生活中哪些现象应用了光沿直线传播解释？三、学习过程：【学点一】光的反射现象仔细体会下列三个情景，同学之间交流一下，能得到什么结论？1、清晨，朝阳透过窗户射向白色墙壁，光却弥漫了全部的空间，照亮了整个屋子；2、正午，骄阳射向摩天大楼的玻璃幕墙，反光炫眼夺目；3、傍晚，夕阳射向湖面，泛起波光鳞鳞.结论：_____________________________________________________.跟踪练习：人眼能够看到物体是因为( )A.物体一定是光源B.人眼发出的光射到物体上C.物体反射或发出的光进入人眼D.物体和眼睛在一条直线上【学点二】探究光的反射定律提出问题：如果有一条光线射向平面镜，那么你能否试着画出被反射的那条光线的大致位置吗？请你利用手边的器材做一做，并大致完成这个作图。

（先独立完成，然后小组内讨论交流）思考：在反射过程中，如果改变了入射光线的位置，则反射光线的位置会不会发生变化呢？请你继续用手边的器材做做看。

通过刚才的观察，你认为在作图时反射光线的位置可不可以任意去画？其实光在反射时是遵循一定规律的。

那么请你来猜想一下光在反射时会遵循怎样的规律呢？我的猜想：。

（请同学先阅读课本39~40页，然后小组之间交流完成下列实验）实验探究：光的反射定律实验器材：实验方案：实验记录表格：光的反射定律的内容：_______________________________________________________________ 。
