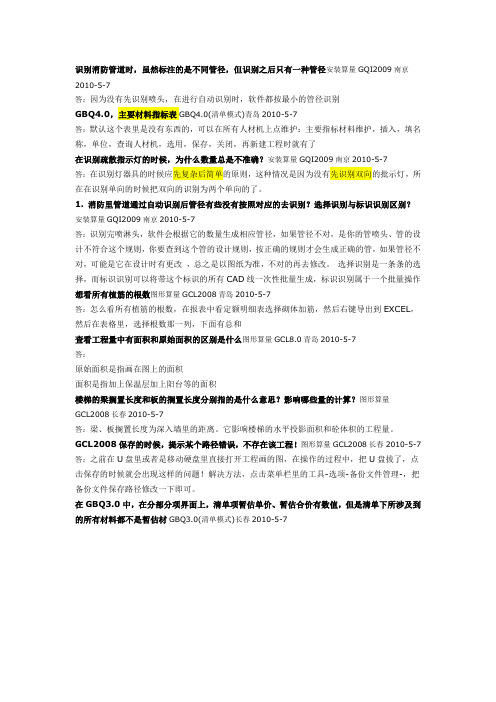

识别消防管道时，虽然标注的是不同管径，但识别之后只有一种管径安装算量GQI2009南京2010-5-7答：因为没有先识别喷头，在进行自动识别时，软件都按最小的管径识别GBQ4.0，主要材料指标表GBQ4.0(清单模式)青岛2010-5-7答：默认这个表里是没有东西的，可以在所有人材机上点维护：主要指标材料维护，插入，填名称，单位，查询人材机，选用，保存，关闭，再新建工程时就有了在识别疏散指示灯的时候，为什么数量总是不准确？安装算量GQI2009南京2010-5-7答：在识别灯器具的时候应先复杂后简单的原则，这种情况是因为没有先识别双向的批示灯，所在在识别单向的时候把双向的识别为两个单向的了。
1. 消防里管道通过自动识别后管径有些没有按照对应的去识别？选择识别与标识识别区别？安装算量GQI2009南京2010-5-7答：识别完喷淋头，软件会根据它的数量生成相应管径，如果管径不对，是你的管喷头、管的设计不符合这个规则，你要查到这个管的设计规则，按正确的规则才会生成正确的管，如果管径不对，可能是它在设计时有更改，总之是以图纸为准，不对的再去修改。
选择识别是一条条的选择，而标识识别可以将带这个标识的所有CAD线一次性批量生成，标识识别属于一个批量操作想看所有植筋的根数图形算量GCL2008青岛2010-5-7答：怎么看所有植筋的根数，在报表中看定额明细表选择砌体加筋，然后右键导出到EXCEL，然后在表格里，选择根数那一列，下面有总和查看工程量中有面积和原始面积的区别是什么图形算量GCL8.0青岛2010-5-7答：原始面积是指画在图上的面积面积是指加上保温层加上阳台等的面积楼梯的梁搁置长度和板的搁置长度分别指的是什么意思？影响哪些量的计算？图形算量GCL2008长春2010-5-7答：梁、板搁置长度为深入墙里的距离。
它影响楼梯的水平投影面积和砼体积的工程量。
GCL2008保存的时候，提示某个路径错误，不存在该工程！图形算量GCL2008长春2010-5-7 答：之前在U盘里或者是移动硬盘里直接打开工程画的图，在操作的过程中，把U盘拔了，点击保存的时候就会出现这样的问题！解决方法，点击菜单栏里的工具-选项-备份文件管理-，把备份文件保存路径修改一下即可。

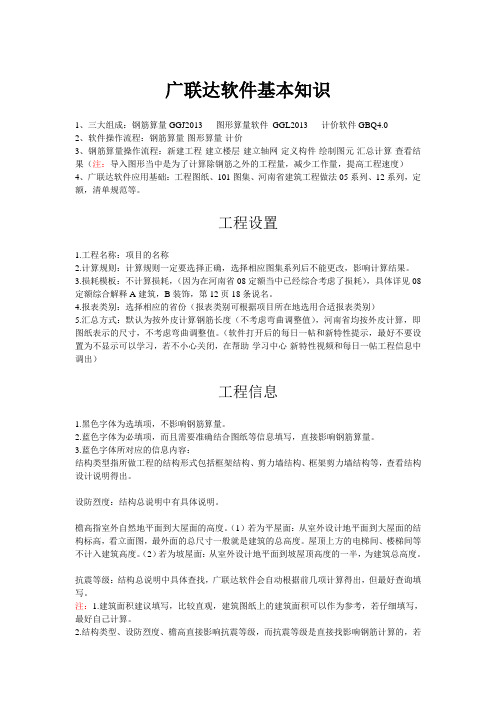

广联达软件基本知识1、三大组成：钢筋算量GGJ2013 图形算量软件GGL2013 计价软件GBQ4.02、软件操作流程：钢筋算量-图形算量-计价3、钢筋算量操作流程：新建工程-建立楼层-建立轴网-定义构件-绘制图元-汇总计算-查看结果（注：导入图形当中是为了计算除钢筋之外的工程量，减少工作量，提高工程速度）4、广联达软件应用基础：工程图纸、101图集、河南省建筑工程做法05系列、12系列，定额，清单规范等。
工程设置1.工程名称：项目的名称2.计算规则：计算规则一定要选择正确，选择相应图集系列后不能更改，影响计算结果。
3.损耗模板：不计算损耗，（因为在河南省08定额当中已经综合考虑了损耗），具体详见08定额综合解释A建筑，B装饰，第12页18条说名。
4.报表类别：选择相应的省份（报表类别可根据项目所在地选用合适报表类别）5.汇总方式：默认为按外皮计算钢筋长度（不考虑弯曲调整值），河南省均按外皮计算，即图纸表示的尺寸，不考虑弯曲调整值。
（软件打开后的每日一帖和新特性提示，最好不要设置为不显示可以学习，若不小心关闭，在帮助-学习中心-新特性视频和每日一帖工程信息中调出）工程信息1.黑色字体为选填项，不影响钢筋算量。
2.蓝色字体为必填项，而且需要准确结合图纸等信息填写，直接影响钢筋算量。
3.蓝色字体所对应的信息内容：结构类型指所做工程的结构形式包括框架结构、剪力墙结构、框架剪力墙结构等，查看结构设计说明得出。
设防烈度：结构总说明中有具体说明。
檐高指室外自然地平面到大屋面的高度。
（1）若为平屋面：从室外设计地平面到大屋面的结构标高，看立面图，最外面的总尺寸一般就是建筑的总高度。
屋顶上方的电梯间、楼梯间等不计入建筑高度。
（2）若为坡屋面：从室外设计地平面到坡屋顶高度的一半，为建筑总高度。
抗震等级：结构总说明中具体查找，广联达软件会自动根据前几项计算得出，但最好查询填写。
注：1.建筑面积建议填写，比较直观，建筑图纸上的建筑面积可以作为参考，若仔细填写，最好自己计算。
广联达土建计量知识点总结一、土建计量的概念土建计量是指对土建工程工程量进行计算和核算的工作。
它是土建工程施工的前提和依据，是土建工程管理的基础和重要组成部分。
土建计量包括对土建工程的各项工程量进行测算、计算、核算和控制，为工程项目的施工和管理提供准确可靠的数据基础。
二、土建计量的作用1. 为工程项目提供准确的预算依据。
通过对土建工程工程量的计算和核算，可以为工程项目提供准确的预算依据，为项目施工和管理提供有力的支撑。
2. 为工程项目提供合理的施工方案。
通过对土建工程工程量的计算和核算，可以为工程项目提供合理的施工方案，为项目的顺利施工提供保障。
3. 为工程项目提供有效的成本控制。
通过对土建工程工程量的计算和核算，可以为工程项目提供有效的成本控制手段，为项目的成本控制提供保障。
三、土建计量的方法土建计量的方法主要包括实地测量、图纸计量和数据分析方法。
1. 实地测量方法。
在工程现场对土建工程的各项工程量进行实地测量，获取准确的数据依据。
2. 图纸计量方法。
通过对土建工程的施工图纸进行计量，获取工程量的详细数据。
3. 数据分析方法。
通过对土建工程施工过程中的数据进行分析，获取工程量的准确计算结果。
四、土建计量的注意事项1. 对土建工程的各项工程量进行准确的测算和计算，确保计量结果的准确性和可靠性。
2. 注意对土建工程的工程量进行及时的核算和控制，确保工程项目的施工和管理顺利进行。
3. 在进行土建计量的过程中，注意对施工图纸和技术规范进行准确的理解和应用，确保计量结果符合相关标准和规定。
五、土建计量的相关知识点1. 土建工程量的计算方法。
主要包括土方工程量的计算、混凝土工程量的计算、钢筋工程量的计算、砌体工程量的计算等。
2. 土建工程量的核算方法。
主要包括土方工程量的核算、混凝土工程量的核算、钢筋工程量的核算、砌体工程量的核算等。
3. 土建工程量的控制方法。
主要包括土方工程量的控制、混凝土工程量的控制、钢筋工程量的控制、砌体工程量的控制等。
![广联达[试题]](https://img.taocdn.com/s1/m/229f889ed1d233d4b14e852458fb770bf78a3b70.png)
广联达预算软件的应用单元概述：本单元就以广联达软件为应用软件工具，讲解有关建筑工程及装饰装修工程的算量及计价的相关知识，清单算量软件GCL 7.0是目前传统定额模式向清单环境过渡时期非常实用的算量武器，适用于定额模式和清单模式下不同的算量需求。
融合绘图和CAD识图功能，内置计算规则，计算工程量只需按照图纸提供的信息定义好各种构件的材质、尺寸等属性，同时定义好构件立面的楼层信息，然后将构件沿着定义好的轴线画入或布置到软件中相应的位置，汇总过程中软件将会自动按照相应的规则进行扣减，计算出精确的工程量结果并得到相应的报表。
清单计价软件GBQ 3.0以完全符合清单计价原则和工程量清单编制方法为标准，融入计算机本身的优点，更加高效、快速、准确对庞大的数据集进行处理，清单算量软件GCL 7.0完成工程量的计算之后，可以直接将数据导入清单计价软件GBQ 3.0中进行组价，完成建筑工程的计价。
本单元结合实例讲解建筑工程在软件中的工程量计算及计价过程。
学习目标：了解图形算量软件GCL7.0的操作流程以及各个构件的定义方法和绘制方法，掌握软件GCL7.0主要构件的定义方法和基本画法，并能实际操作；了解清单计价软件GBQ3.0的操作流程，掌握如何套定额及定额计价模式的施工图预算的编制，如何选取市场价文件。
项目一：计价软件能力标准要求：1）了解定额子目的输入方法。
2）掌握定额库的查询3）掌握定额的换算的几种方法4）了解“计价程序”的构成及作用5）掌握利用软件套定额编制施工图预算一、基础知识在介绍软件之前,我们先来一起回顾几个有关清单的问题,以便于我们更好的学习软件. 1工程量清单是表现在拟建工程的分部分项工程量清单、措施项目清单、其它项目清单以及相应数量的明细清单表。
2 综合单价是完成工程量清单一个规定计量单位项目所需的人工费、材料费机械使用费、管理费和利润，并考虑风险因素。
3 清单项是由12位数字编码组成，前9位是国家统一编码，它们都有其具体的含义，后三位是软件自动进行编码的，如果有相同的实体清单项，只是项目特征描述不一样，就会用后三位编码来区分，如001、002、003等。
gqi建模基础知识点总结
GQI（广联达）建模基础知识点总结：
1. 建模步骤：
建立轴网：确定建筑物的尺寸和方向，为后续的墙、柱等构件定位。
建立墙、柱：根据设计图纸，绘制墙、柱等主要构件。
门窗洞口：在墙、柱上根据需要创建门窗洞口。
楼板、梁：根据设计图纸，绘制楼板、梁等水平构件。
楼梯、栏杆：根据设计图纸，绘制楼梯、栏杆等特殊构件。
2. 常用工具：
选择工具：选择需要操作的构件。
移动工具：移动选定的构件。
旋转工具：旋转选定的构件。
复制工具：复制选定的构件。
镜像工具：镜像选定的构件。
3. 参数化建模：利用GQI的参数化功能，快速定义构件的尺寸和属性，提高建模效率。
4. 建模注意事项：
准确理解设计图纸，确保建模与实际施工一致。
注意各构件之间的关联关系，确保数据的一致性。
及时保存模型，避免数据丢失。
5. 模型检查：完成建模后，需对模型进行全面检查，确保模型的准确性。
6. 模型应用：完成建模后，可利用GQI的算量、出图等功能，进行后续的工程量计算、施工图绘制等工作。
以上是GQI建模的基础知识点总结，希望对您有所帮助。
广联达bim土建知识点总结一、BIM概述BIM (Building Information Modeling)即建筑信息建模，是一种利用三维模型和相关数据支持建筑设计、施工和运营的过程。
主要包括建筑结构、设备和材料等相关信息，以及其相互关系和性能。
BIM的应用可以帮助建筑行业实现数字化、智能化和信息化，提高效率、降低成本和提升质量。
二、BIM在土建工程中的应用1. 设计阶段BIM在土建工程设计阶段的应用主要包括建筑外观、结构、设备和材料等方面。
通过BIM技术可以实现建筑的全面模拟、可视化和优化设计，减少设计错误和改动，提高设计质量和效率。
2. 施工阶段BIM在土建工程施工阶段的应用主要包括施工计划、进度管理、协调和碰撞检测等方面。
通过BIM技术可以实现施工过程的数字化管理、协调和优化，提高施工效率和减少施工风险。
3. 运营阶段BIM在土建工程运营阶段的应用主要包括建筑设备的维护和管理。
通过BIM技术可以实现建筑设备的信息化管理、预防性维护和远程监控，提高设备利用率和延长设备寿命。
三、BIM在土建工程中的关键技术1. 三维建模BIM的核心技术是建筑信息的三维建模，包括建筑结构、设备和材料等相关信息。
通过BIM技术可以实现建筑的全面模拟、可视化和优化设计，提高建筑设计的效率和质量。
2. 数据管理BIM的关键技术是建筑信息的数据管理，包括建筑结构、设备和材料等相关数据的采集、存储和分析。
通过BIM技术可以实现建筑信息的统一管理、协调和共享，提高建筑设计、施工和运营的效率和一致性。
3. 协作平台BIM的关键技术是建筑信息的协作平台，包括建筑设计、施工和运营的相关人员和系统的协作和集成。
通过BIM技术可以实现建筑信息的跨领域、跨系统和跨平台的协作和集成，提高建筑设计、施工和运营的效率和协调性。
四、BIM在土建工程中的应用案例1. 上海中心大厦上海中心大厦是一座由BIM设计和施工的世界超高层建筑，高度632米，共128层。
抽钢筋注意的问题
1、图形中钢筋布置中的直角90为面筋，弯钩为底筋。
2、图形中一级钢（圆圈中间一竖）用A表示，二级钢（圆圈中间一竖及竖下面一横）用B表示，三级钢（圆圈中间一竖及竖下面两横）用C表示，冷轧带肋（圆圈中间一竖及有个R）用L表示。
3、剪力墙结构的顺序：墙—柱—梁—板。
4、楼梯抽钢筋（踏步里）直接在单构件输入—构件管理—选楼梯—添加构件—确定—参数输入——选择图集—输入参数—计算退出；楼梯的柱基，楼梯的支撑梁。
5、雨篷板，空调板，挑檐。
6、顶层构件。
7、当女儿墙为砖或者加气块时才做压顶，顶层女儿墙，女儿墙中的构造柱，女儿墙上的压顶。
8、门窗及门窗上的过梁，窗台压顶《宽度同窗宽，长度窗长+250（两边各加）》（设计说明除外）。
9、填充墙的构造柱。
10、建立轴网时必须看结构图的基础图。
11、内墙大于8米才设置构造柱，外墙大于4米（转角处需）设置构造柱（设计说明除外）。
1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。
注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。
2、女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。
这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。
3、关于独立柱的粉刷软件怎么处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。
即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。
注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。
在GCL8.0 1551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。
GCL8.0 1551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。
4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。
并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。
5、如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。
广联达GGJ 钢筋——基础篇广联达, GGJ, 钢筋, 基础广联达GGJ 钢筋——基础篇1、在楼层管理当中，基础层的层高应如何定义？答：1、基础底板的高度；2、如果没有地下室时从0.00开始定义。
2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。
软件可以正确处理吗？答：在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。
3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理？答：软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，即B12@200/B14@200，斜杠前表示下部，斜杠后表示上部；当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第17和18项进行调整；注意：此处理情况适用于同截面内上下不同配筋的情况。
4、图纸设计时要求当独立基础的长度和宽度大于2500时，钢筋是交错布置的，软件应如何处理？答：在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项，自动按此进行计算；另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14条进行调整。
5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理？答：软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。
对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。
6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里？答：因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。
7、条形基础中分布筋我不想让它通算，应如何处理？答：软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项，只要选择即可。
8、请问条形基础的受力筋根数软件是如何计算的？答：软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。
对于条形基础的受力筋根数软件在计算设置第7条中有相应的选项，进行选择即可。
9、在平法图集基础中柱的箍筋是单肢箍，不需要复合箍，在软件中应如何处理？答：在基础建立柱子时，柱箍筋的肢数自动会黙认为2*2的，即单肢箍。
10、在基础层中我不想算伸出基础的甩筋，软件能处理吗？答：在剪力墙属性新增加了纵筋构造设置的选项，当不想计算时只需要在基础上层把纵筋构造改为纵筋锚固即可，需要注意的是上层的底标高要与基础相接。
11、我的工程基础是筏基的，并且需要计算拉筋，软件能计算吗？答：在筏板基础属性中新增拉筋的属性，只要把相应的配筋信息填入即可。
12、工程中，筏板钢筋的配筋是隔一段一种配筋形式的，我用筏板主筋按范围画的，但是这样很麻烦，能不能有其它的方式呢？答：软件在基础层中增加了基础板带这个构件，基础板带分为柱下板带和跨中板带两大子类型，只要绘制就可以自动计13、在实际工程当中，筏基与基础梁重叠的位置是不需要布置负筋的，软件能自动处理吗？答：软件在筏基的计算设置中提供了相应的选项，只要选择“否”就可以了。
14、我的图纸上在基础层中梁的名称标注是 KL，我需要按楼层框架梁计算，可在软件中基础层只有基础梁，如何能让基础梁按框架梁计算呢？答：软件在基础层开放了梁和板构件，只要在基础层中建立框架梁就可以了，软件也会自动按框架梁的原则计算的。
15、在基础层中画了基础梁后，如何能把基础梁改为框架梁？答：点击基础梁的构件属性编制器后，点击名称下拉菜单，选择框架梁的名称即可，这样基础梁的类别自动会变为框架梁。
16、基础梁的钢筋原位标注是不是错了，怎么和框架梁的输入格式不一样呢？我怎么来输？答：软件是按04G101-3设计的，只要按照图纸上的标注直接录入就可以了。
17、承台梁在软件中怎么没有这个构件呢，如何处理呀？答：在基础层中软件新增加了梁构件，只要画了承台，并与承台相交，软件自动会让承台梁自动计算的，如果您不希望返回钢筋导入CAD应用技巧指南——快速导图、锦上添花新版GGJ9.0软件实现了与设计院电子文件CAD图纸之间的无缝连接，这种方法加快了我们的绘图速度。
如果您可以拿到设计院设计的CAD电子格式图纸，那么推荐您使用这种方法。
鉴于导入CAD电子图是此次新版软件的新增功能，为了便于大家更好地掌握该功能的使用方法，下面就为大家简单介绍一下导入CAD电子图的大致流程及相关的注意事项。
导入CAD电子图的一般步骤： A、导入CAD文件；B、提取构件的边线和标识；C、识别为GGJ9.0构件图元。
识别构件的正确操作流程为：先识别垂直构件(如：柱、墙)，后识别水平构件(如：主梁、次梁)。
导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。
导入CAD电子图的整体流程：一、图形的分解众所周知，大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。
同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD 图形的字体、内容等进行编辑和修改，如图一。
二、导入CAD图形将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ9.0软件中。
这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件三、转换CAD钢筋级别符号在很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%%130、%%131、%%132），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。
四、识别连梁表、柱表识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。
这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。
同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空，如图二。
五、轴网的提取轴网提取的步骤：提取轴线→提取轴线标识→识别轴线。
在提取轴线和轴线标识过程中可以利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的轴线和标识，提取后的图元会自动消失，并存放在“已提取的CAD图层”中（如果还有其他图元需要识别，可以再次进行提取），在提取过程中若不小心把一些多余的信息提取出来，还可以利用“还原错误提取的CAD图元”的功能将错误提取的图元还原到原始的CAD图层中。
这是因为GGJ9.0在识别提取的线段和文字时带有一定的容错功能，少量错误提取的CAD图元不会影响整个识别过程，但是如果错误的CAD图元过多则会影响到构件识别。
六、柱的识别柱提取的步骤：提取柱边线→提取柱标识→识别柱。
针对柱的列表标注设计形式，首先识别柱表，然后识别柱图元，当柱图元的尺寸与柱表的尺寸有差异时，取柱表生成构件的尺寸；对于柱的截面标注设计方式，按其截面标注的钢筋信息进行识别。
柱的识别方法可分为四种：自动识别：根据柱边线寻找最近的柱标识进行自动识别。
点选识别：一般用于识别单个的柱子，建议在点选识别柱之前按F7调出“设置CAD图层显示状态窗口”，将提取的柱边线和柱标识显示，将CAD原始图层隐藏，这样更便于查看。
框选识别：框选识别柱一般用于同时识别位置相近的几个柱子。
按名称识别：与点选识别柱类似，只是它可以一次性识别所有同名称的柱子。
七、补画CAD线在识别柱和其他构件过程中，当CAD图形中的线段绘制有遗漏时会影响到之后的构件识别，这时可以延伸、偏移等操作，如图三。
八、墙的识别墙提取的步骤：提取墙边线→提取墙厚→识别墙。
在识别墙之前最好先识别好柱。
同时设计人员在设计图纸时，往往不考虑坐标位置，CAD图形导入到GGJ9.0后往往是错位的，例如柱图导入后，再导入墙图时，发现墙图和柱图存在错位的情况。
这时我们需要利用“重定位CAD图形”的功能将CAD图形中墙的轴网与已经导入的轴网重合，如图四。
这里需要注意的是当CAD图纸中的门窗洞口最大宽度超过所输入的数值时，软件会把在一条线上的墙体自动分成两段。
九、门-窗洞的识别门窗洞提取的步骤：识别门窗表→识别门窗洞。
在识别门窗表中要注意框选时只需框选门窗编号和洞口尺寸两列信息即可，不要将整个门窗表全部框选，框选的无用信息越多识别率越低。
同时由于门窗是墙的附属构件，所以在识别门窗构件前需要进行墙体的识别，并把已经识别的墙显示出来。
十、梁的识别识别梁的前提是需先识别柱（主要是为了识别跨数，判断支座），梁识别也是先提取图层，然后对提取的图层进行识别：梁图层提取分梁线提取、梁集中标注提取、梁原位标注提取。
B、识别分两步：先利用自动识别和点选识别的方式识别梁构件图元和集中标注信息，最后利用单构件识别和点选识别的方式识别梁原位标注信息。
这样，就可以快速将梁以及钢筋信息识别到软件中了。
同时针对只想快速建立相关梁构件而不想通过CAD导图的方法来进行绘图的客户， GGJ9.0还提供了一种识别梁构件的方法，该功能通过识别CAD图形中的梁集中标注来快速建立梁构件如图五。
在CAD图形的导入中，我们还可以借助“保存CAD图形”、“清除CAD图形”、“显示CAD图形”、“设置CAD图形显示状态”、“只显示选中的CAD图元所在的图层”、“隐藏选中的CAD图元所在的图层”的功能来辅助我们快速完成CAD图形的导入。
2它是承台梁也可把其属性改为否，即不是承台梁。
18、软件中计算的承台梁钢筋是如何计算的？答：对于承台梁钢筋的计算，软件提供了三种节点的选项，自动黙认为节点一，即承台梁上下部钢筋均锚入柱内，锚固长度按楼层框架梁纵筋端节点锚固；节点二，是上下部纵筋均锚入承台；节点三，是上部锚入柱中，下部锚入承台内。
答：软件在绘图下拉菜单中增加了编辑承台加强筋功能，这样就可以直接处理了。
20、图纸设计要求，基础插筋弯折设计是≥10D，如何实现？答：点击计算设置中基础类型把其基础插筋弯折进行调整即可，软件是按平法图集的要求进行设计的。
21、在基础层中，我已经画好了柱子，可汇总计算后为什么没有柱的钢筋量？答：因为没有画基础构件，这样柱子就缺少生根，故无法计算柱钢筋。
22、有一次我把工程打印出来了，后来无意之中发现有一块筏板基础只画了横向受力筋，纵向忘记画了，我的工程太大了，不便于检查。
答：软件有一个“查看受力筋布筋情况”的功能，只要通过这个功能就可以查看到筏板内的布筋情况了，如果少布置钢筋，板会以不同的颜色显示。
23、实际工程中筏板块特别多，有没有快捷的方式处理呢?答：软件提供了自动生成板的功能，这样就可以快速绘制了。
