教会你学广联达的秘籍要想最好最快的学习广联达的操作.你首先要做的是熟悉当地定额和规范才行.举一个例子.就算你能正确的画出在图纸上的构件,但不能考虑构件所以套用的定额和构件的计算的规则.你就算画的再好.也不能正确计算工程量的.所以说.学习广联达不是单独的学习什么.是靠自己在学习中去发现什么.把自己所学的专业知识同广联达结合起来应该才行的。
对于广联达.你至少应该了解广联达软件中各种构件代码表示或者计算什么工程量的意思.这一点不清楚.那么就不能正确去运用工程量代码.就不能正确去计算工程量了。
要学好.你首先应该在新干线上的学习课堂里去下载相关的钢筋或者图形的视频.然后对照视频帮助.自己从简单的工程做.主要是靠自己多动手.多思考.那样才能提高自己.对于操作我构件代码能计算的规则.我从网上下载了一些.供我参考.希望对你有帮助代码解释一览表第一部分：主体构件：墙：砖墙：GSWPCD：〔钢丝网片总长度〕：柱：内外墙上的柱计算一样算四边，每边均算至板底；墙：砌块墙砖墙与砼墙相交时计算两侧，且均算至板底；梁：外墙的梁计算两道外侧和一道内侧，内墙则计算两道内侧。
TJCD：〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ：〔脚手架面积〕不扣减柱墙垛：ZXMJ：〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ：〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙：TJCD：〔体积长度〕与墙的体积长度相同，这个可以代替计算女儿墙上的压顶相关工程量，如：压顶体积＝TJCD*压顶断面积等门、窗、门连窗：DKMJ：〔洞口面积〕KWWMJ：〔框外围面积〕通常，建筑物安装门窗需要塞缝时，采用框外围面积计算门窗工程量；否则采用洞口面积计算工程量。
DKSMCD：〔洞口三面长度〕洞口的左右和顶部长度，在计算窗套等时可以利用柱：CGTJ：〔超高体积〕是指柱超过3.6m以后的体积JSJMJ：〔脚手架面积〕软件计算：（ZC（柱周长）+3.6）*GD （柱高度－板厚），这个地方是算到现浇板的板底的，有的时候要求计算到板顶就可这样计算：(ZC+3.6)*GD这样就可以了。

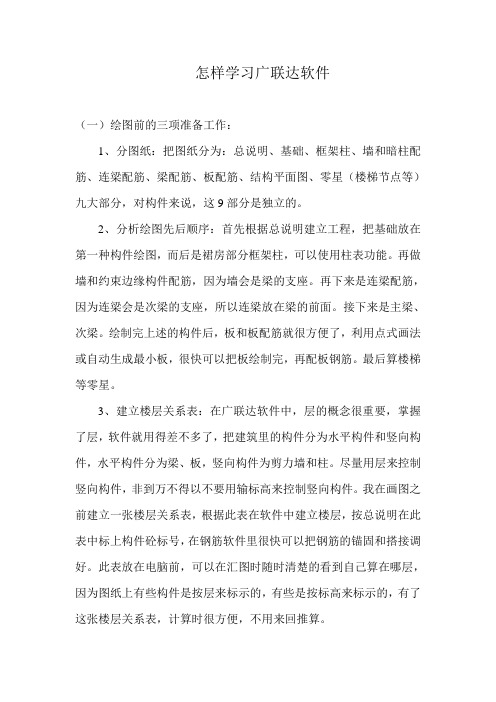

怎样学习广联达软件（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。
2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。
再做墙和约束边缘构件配筋，因为墙会是梁的支座。
再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。
接下来是主梁、次梁。
绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。
最后算楼梯等零星。
3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件和竖向构件，水平构件分为梁、板，竖向构件为剪力墙和柱。
尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。
我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固和搭接调好。
此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。
（二）钢筋工程基本思路和图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。
基础：筏板不规则采用折线画法完成，其余构件定义后点画布置。
框架柱：首先做出基础部分框架柱，然后复制到上一层，通过原位标注把截面尺寸和钢筋信息不同的柱子更改过来即可。
画图时只要画出一层构件，其他楼层通过复制即可。
在绘制时灵活应用设置柱靠梁边、调整柱端头、F4等命令能快速确定出柱的位置。
墙：虽然墙的层数多，但是变化很少同样采取做一层构件复制到其他层，再修改属性方法处理。
广联达图形算量软件操作思路我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层。
在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的，我们在处理时要加倍小心。
（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。
二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3 -6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。
广联达计价软件GBQ4.0实训课程学生手册二零零八年三月了解GBQ4.0一、软件定位GBQ4.0是广联达推出的融计价、招标管理、投标管理于一体的全新计价软件，旨在帮助工程造价人员解决电子招投标环境下的工程计价、招投标业务问题，使计价更高效、招标更便捷、投标更安全。
二、软件构成及应用流程GBQ4.0包含三大模块，招标管理模块、投标管理模块、清单计价模块。
招标管理和投标管理模块是站在整个项目的角度进行招投标工程造价管理。
清单计价模块用于编辑单位工程的工程量清单或投标报价。
在招标管理和投标管理模块中可以直接进入清单计价模块，软件使用流程见下图：图1.1.1三、软件操作流程以招投标过程中的工程造价管理为例，软件操作流程如下：（一）招标方的主要工作1、新建招标项目包括新建招标项目工程，建立项目结构。
2、编制单位工程分部分项工程量清单包括输入清单项，输入清单工程量，编辑清单名称，分部整理。
3、编制措施项目清单4、编制其他项目清单5、编制甲供材料、设备表6、查看工程量清单报表7、生成电子标书包括招标书自检，生成电子招标书，打印报表，刻录及导出电子标书。
（二）投标人编制工程量清单1、新建投标项目2、编制单位工程分部分项工程量清单计价包括套定额子目，输入子目工程量，子目换算，设置单价构成。
3、编制措施项目清单计价包括计算公式组价、定额组价、实物量组价三种方式。
4、编制其他项目清单计价5、人材机汇总包括调整人材机价格，设置甲供材料、设备。
6、查看单位工程费用汇总包括调整计价程序，工程造价调整。
7、查看报表8、汇总项目总价包括查看项目总价，调整项目总价8、生成电子标书包括符合性检查，投标书自检，生成电子投标书，打印报表，刻录及导出电子标书。
练习2.1、新建招标项目一、进入软件在桌面上双击“广联达计价软件GBQ4.0”快捷图标，软件会启动文件管理界面，如图（图2.1.1）所示；图2.1.1在文件管理界面选择工程类型为清单计价，点击【新建项目】→【新建招标项目】，如图（图2.1.2）所示；图2.1.2在弹出的新建招标工程界面中，选择地区标准为“北京”，项目名称输入“白云广场”，项目编号输入“BJ-070621-SG”，如图（图2.1.3）所示；图2.1.3点击【确定】，软件会进入招标管理主界面，如图（图2.1.4）所示。
广联达GCL图形算量的基本方法—入门进阶高手图形算量学习篇图形算量学习篇详细配图讲解每一种工程的需要计算的工程量、手工算量的方法、手工算量的难点、软件处理方法等，分为以下四大章，每一章又分为若干小节，细致全面。
第一章基础工程：平整场地/ 大开挖土方/ 满堂基础/ 条形基础/ 独立基础/ 地沟/ 回填土……第二章主体工程：柱子/ 梁/ 板/ 楼梯/ 门窗/ 过梁/ 墙体/ 阳台/ 挑檐/ 雨篷……第三章装修工程：房间内装修……第四章零星工程：建筑面积/ 散水/ 台阶……-第一章基础工程. 第一节平整场地一、需要计算的工程量清单规则：按底层建筑面积计算。
定额规则：按外墙外皮线外放2米计算。
二、手工计算的方法1、清单规则的平整场地面积：清单规则的平整场地面积＝底层的建筑面积2、定额规则的平整场地面积：方法一、按外墙外边线外放2米的图形分块计算，然后进行合并。
方法二、底层建筑面积+外放2米的面积。
外放2米面积计算＝外放2米的中心线×2三、手工计算的难点如上图：（1）、划分块比较麻烦，节点2不好处理，容易出现误差。
（2）、2米的中心线计算起来较麻烦，不好计算。
（3）、如果凹进去的部分小于4米，就会出现重叠部分，到底应该扣除多少不好计算。
四、软件处理的方法软件是将图形分成无数个小块进行计算的，计算非常准确。
对于凹进去的重叠部分，软件会自动扣减。
（1）、如已画好外墙，直接在画好的外墙基础上点画平整场地即可。
（2）、如果现场的平整场地和外墙的关系不大，直接画平整场地即可。
. 第二节大开挖土方一、需要计算的工程量清单规则：不放坡，按垫层外边线垂直底面积计算。
定额规则：放坡，加工作面，按放坡后的挖土方体积计算。
二、手工计算的方法1、清单规则：计算挖土方底面积：方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。
外墙外边线到垫层外边线的面积计算方法同平整场地。
如下图方法二、分块计算垫层外边线的面积（方法同分块计算建筑面积）计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。
广联达软件知识库GBG99常见问题解决方案问题：装完564版本后，打开软件时出现资源文件无效答：有一个补丁覆盖到c:\winnt\system32\同名文件即可问题：GBG99打印报表时出现microsoft office,不能打印，并且office打不开答：重装office问题：GBG99中，若一个单项工程中有土建分部.装饰分部.安装分部，要将其分开，怎么处理？答：将这个单项工程复制几个，复制完后将其不需要的分部删除，比如要保留土建分部，就把装饰.安装分部删除即可。
问题：为何GBG99软件为何报表中人材机表中的钢筋的量大很多，（一般为二倍）？答：因为做预算时，用户为手抽的钢筋的量，而又将“其他”摁钮中的“预算书控制参数设置”中的“自动套取钢筋子目”的对钩钩上了，即套了两遍的量。
将其对钩钩掉即可。
1、一般情况下用户卸载定额库时，应问清是否有补充的定额或人才机，如果要保留，必须备份，卸载软件时，用户路径会恢复原状，所以，也必须将原用户路径记住。
2、新版GBG99软件，重装后应安装加密锁驱动程序，然后进行加密锁设置，否则：会出错，软件启动很慢。
GBG99软件安装定额时，出现“盘号或盘符错”就是安装路径选择错误，如果是“解压缩出错”就是盘损坏。
3、GBG99软件有时预览封面时，会出现，细节带区太大，无法预览时，在报表输出的高级中进行调整，一般情况下，将“页注脚”往上拖，与“细节”并拢即可。
4、GBG99软件安装定额时，出现“盘号或盘副错”，即是没有选对安装路径。
5、概预算软件，如果材料价差表合计，与费用表中材料价差合计不符，应检查：1、是否有材料价差的材料没有输出。
2、检查取费表取费基数，及子目类别。
GBG8.0常见问题解决方案问题：安装加密锁驱动时出现"安装错误…..3"答：拷到硬盘安装。
问题：安装工程的单位概预算表中有分部小计汇总行，而且每个合计行下边还有空行，土建工程的就没有分部的合计。
答：想把空行去掉；想各专业统一；导出excel修改。
问题：新建向导，出现提示FETFILE AT PRIBUTERS 缺少文件答：重装软件和定额库。
问题：新建工程，在输入工程名称时切换输入法，死机。
答：在控制面板输入法中，删除全拼输入法即可。
问题：使用GBGV8.0时，在人材机中调了价差后，发现费用表中的材料价差与报表中的材料价差数据不一致？答：出现这种问题，就需要检查人材机里“输出标记”是否打钩，若调了价差后“输出标记”未打钩就出现这种情况，将“输出标记”打钩即可。
问题：在GBGV8.0中将报表中的预结算表中的日期删除怎样删？答：报表中点右键，选报表设计，将标题表眉下的日期删除即可。
问题：在GBGV8.0中，若在报表“建设工程造价指标分析表”中增加一种或多种材料，该怎样处理？答：点击“数据维护”，选“其它”中的主要材料指标维护，在主要材料指标内容中输入材料即可。
问题：为什么在GBGV8.0中，进行子目综合单价取费后的综合合价与传统取费的工程造价不相同？答：出现这种情况，是因为在传统取费时，在费用表里增加了一行下浮后的造价，所以在进行子目综合单价取费后，就把传统取费的工程造价分摊到每一条子目里，所以造成子目综合单价取费后的综合合价与传统取费的工程造价不相同，解决办法是将传统取费费用表中的增加行删除即可。
问题：在GBGV8.0中进行单子目取费后，报表中的分部分项工程单价分析表中的间接成本中的其他直接费，临时设施费，现场管理费，财务费用等数据全部一样？答：出现这种情况，就回到费用表中，看费用表中的其他直接费，临时设施费，现场管理费，财务费用等数据是否全部相同，如全部相同，则出现这种情况，因为软件可能把他们的费率取成一样了，将其费率选择相应的费率即可。
问题：一些用户在使用GBGV8.0审核模块时，软件以学习版的形式出现？答：因为审核模块未注册，未输入注册码，所以以学习版的形式出现。
将注册码输入并点击注册按扭即可以正式版的形式启动。
问题：在GBGV8.0中使用安装定额时，脚手架搭拆费怎样设置？答：点击菜单栏中的“预算书”→“安装费用设置”→“安装费设置”，将要设置的脚手架搭拆费选择好，将“全部增加费项”打钩，点击“更新”，再确定即可。
问题：修改人材机后，在弹出的“选择补充生项计算类别”框中要选择第一项‘不计算补充生项’否则软件计算错误答：原定额的其他费都是经验值，不按弹出的框计算；补充生项是按此框规定计算（定额总说明）问题：市政清单GBGV8.0---定额计价：报表中‘费用栏’无数据答：在报表设计，列数据改为：GLHJ，QTFHJ问题：GBGV8.0软件中，如何清除新建向导界面的最近打开过的工程的历史记录答：在系统功能\用户管理\清除或右键问题：打开GBGV8.0的一个工程，提示：输入文件密码答：低版本软件打不开高版本软件做的工程问题：GBGV8.0软件默认：价差=市场价-供应价商品砼：价差=市场价-同标号砼现场搅拌价（即供应价）答：若希望：价差=市场价-预算价，只需要在‘单价’栏选为‘市场价’问题：GBGV8.0：报表‘封面’建筑面积无数值答：右键：连接---建筑面积，可以将连接好的报表‘保存到系统’，以后软件会自动连接问题：如何保存‘预算书页面’的设置，如将‘其它单价’栏永远显示答：系统功能\保存模板问题：GBGV8.0软件中，输入主材的方法答：1、在自动弹出的框中输入2、展开子目的工料机输入3、右键\只显示主材设备：统一输入问题：报表‘保存到系统’与‘存档’的区别答：报表保存到系统：再建立工程时，可直接使用报表存档：再建立工程时，需通过‘新建报表’从库中调出来问题：在预算书中直接修改人材机的单价，被修改的人材机会出现价差，事实应该不出现价差答：首先在“人材机表”设为“所有人材机无价差”然后在进行其余材料的调价。
问题：市政清单GBJV8.0中，在新建向导中选择‘子目费用文件’，则清单项无综合单答：必须在‘分部分项’界面的’“单价构成”中选择问题：市政：机电设备章无费用文件，该如何取费答：应按“安装基价”的取费文件取费问题：重新安装软件后,打开文件时,工程找不见了答：软件安装路径改变了,应将存放工程的文件夹复制到软件安装路径下问题：同时安装GBGV8.0，GBJV8.0时注意事项答：.装定额库时，先卸载原有定额库（土建、安装、市政），再安装清单定额库。
问题：HP1000打印机打印报表时：多页重叠答：重新安装打印驱动程序，光盘上带有(若需要可让天津提供驱动)问题：取费表添加、删除行后，含税造价不可操作答：在含税造价后插入一行,此时就可以修改含税造价，GBG589已解决了问题：安装好的软件如何再安装新的定额库答：在软件的安装光盘中找到DEKSETU 打开就可以安装定额库问题：GBG 8.0 中个模块是如何注册的答：在注册的界面里找的输入注册码分别输入密码即可问题：软件是如何实现子目综合单价的：答：在预算书属性设置中在子目综合单价前画上对沟，再找到相应的报表即可问题：软件的网络版是如何实现的答：在服务器上或在任一工作站上安装后，客户端设置加密锁主机，服务端启动服务程序后，即可通过网络使用，而且只用一把加密锁。
问题：网络版有什么好处答：方便客户的加密锁管理，可以对使用软件进行统一的控制，节省成本问题：软件的汇总是如何实现的答：实时汇总，输入子目时，实时汇总分部、预算书、工料分析、费用问题：软件为何在WINDOWS 95 上运行总是报错不能打开答：因为软件必须运行在Windows98/2000/NT/XP的所有机型。
内存64兆或64兆以上，推荐128兆硬盘空余空间100兆以上问题：预算文件的后坠是什么答：预算模块工作的结果数据，以“GYS”为后缀名问题：洽商变更文件后坠是什么答：洽商变更模块工作的结果数据，以“GQS”为后缀名问题：统计文件后坠是什么答：统计模块工作的结果数据，以“GTJ”为后缀名问题：审核文件后坠是什么答：审核模块工作的结果数据，以“GSH”为后缀名问题：结算文件后坠是什么答：结算模块工作的结果数据，以“GJS”为后缀名问题：项目文件的后坠名是什么答：以“GXM“为后缀名，问题：软件的市场价文件的后缀名是什么答：市场价文件（*.SCJ）问题：在网上下载的市场价文件为什么无法使用答：要先解压缩然后拷贝到定额的市场价中问题：工程概况中为什么不出单方造价答：没有输入建筑面积问题：报表中的项目文件前的工程名称如何更改答：在工程概况的工程信息中的工程名称问题：在同一操作系统下，安装了8.0和一种票务打印系统软件（财务专用）8.0软件无法正常运行答：该软件可能是用的跟我们的软件用的是同一种开发语言，在同一系统中只能安装一种软件问题：软件种的其他定额可以使用，只有一个定额不能使用，密码注册处为空白，可输入密码提示错误答：加密锁损坏，更换加密问题：在输入主才费或工程量时为整数，可是在报表，却显示为加或减0.001答：这主要是软件本身的错误，可以在报表设计中将小数保留为两位或者一位问题：打开以前做的工程，在点击工程概况时，机器反映很慢约为1-3分钟答：这是因为工程总说明是乱码，而且很多大概有一页，将其删除，存盘即可问题：打开工程时或者倒入的图形文件在插入预算时提示输入密码答：这是由于这个工程时有高版本的软件做的工程，不能用地版本的软件打开，目前没有好的解决办法，只能安装高版本的软件问题：在双击左面的GBG8.0图标时提示：无法打开该程序，系统正在创建错误日志（WIN2000或WINXP）答：只能从作系统，还没有更好的办法问题：在WINXP系统里转换图形文件报错答：安装软件光盘里的补丁问题：网络锁检测不到答：网络锁驱动程序是否初始化成功，能否PING到主机，更改主机问题：园林绿化工程直接费没有主材费答：应在取费表中将主材费列入直接费问题：封面没有单方造价和总造价答：有时会出现，在文本框中重新连接相应字问题：主材单价调整后，主材费调整为何出现答：因在子目的主材费单价处直接调整，须在子目的子项相应主材行中调整主材单价或F5菜单中调整单价问题：软件在新建时提示“0.0。
”错误答：应在日期设置中将日期设置成中文，即可正常适用。
问题：软件在新建时提示“ａｃｃｅｓｅｓ。
”错误答：这种错误一般由于安装了网络打印机，而打印机又不能正常工作，可以将该打印机删除，再添加一个新的打印机即可。
问题：软件安装专业为什么没有分部小计答：软件的新版中把这个问题解决了，（401以后的版本）问题：GCL99数据转换到8.0后无法分专业答：401后的版可以了问题：在泊靠窗口时，有些窗口不能全部显示，还得手工调整窗口宽度来全部显示，如何解决？答：这是由于显示器分辨率的原因，一般显示器分辨率为800*600，这种分辨率下，软件的控件有时候显示是不正常的，如上述情况，暂只能通过手工调整的方法来改正，或更改显示器的分辨率，GBG软件在1024*768的分辨率下显示的效果为最好。
