广联达GCL基本知识及问题汇总

广联达软件操作百问百答第一部分构件操作1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。

2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。

比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。

5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。

6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。

7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改9、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度10、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布置好，再选中平板点击右键设置斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）11、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理12、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。

13、我画完了图形，但是不知道是否有错误的地方，怎么办？答：软件中提供了合法性检查的功能，可以快速查出绘图有问题的地方，并列出详细名称。

广联达软件常见问题详解（图形篇）二. GCL2008土建问：GCL2008工程做完了，发现计算规则错误了怎么修改？答：在菜单栏【工程】--【导出gcl工程】，重新选择工程的计算规则，然后点击【下一步】另存工程。

问：我的工程中基础梁下面有垫层，垫层画图太麻烦了，在GCL2008中有没有快速的布置方法？答：基础梁可以定义成条基，定义条基单元，顶为基础梁单元底为基础梁的垫层单元，分别输入定额计算。

问：在GCL2008中回填土怎么计算？答：基础层绘制土方构件，然后切换到表格输入页面，套用回填土定额子目，代码选择HTTTJ<回填土体积>，选择代码时，首先要把楼层选择为全部楼层,如果工程中有地下室部分，地下室要画上建筑面积，回填土才能计算正确。

在这里计算的回填土不包含房心回填土，那么房心回填土如何计算呢？我们可以在房间中定义：使用“地面积*房心回填厚度”计算！问：GCL2008中变截面的梁如何处理？答：梁截面不同要分开定义,分别画到图上，定义构件时建议把截面尺寸放在名称上，例如KL-1 300*400、KL-1 250*400 问：在GCL2008中，有一个梁KL300*500跨越了两层，在一层有300高；在上一层有200高怎么处理？答：1.将这根梁分成两部分画图,KL-1 300*300、QL-2 300*200绘制到首层和二层,首层定义框架梁，二层要定义圈梁，圈梁只计算两侧的模板，这样模板面积才能计算正确。

问：我在GCL2008中画了一个分层板，为什么装修没有计算？答：图形中的分层板对装修的影响和板的画的分层位置有关，软件计算墙面装修高度计算到分层一板下，装修计算时分层二上的板是不考虑的。

遇到这种情况我们可以按照下面的方法设置1）沿分层2板设置虚墙，分别定义房间1、房间2。

2）在房间1中地面装修的工程量=地面积*2，天棚装修的工程量=天棚抹灰面积*2问：坡屋顶顶板厚度不一样怎么办？答：整体画好斜板后，没法分割，所以不能定义斜板后分割。

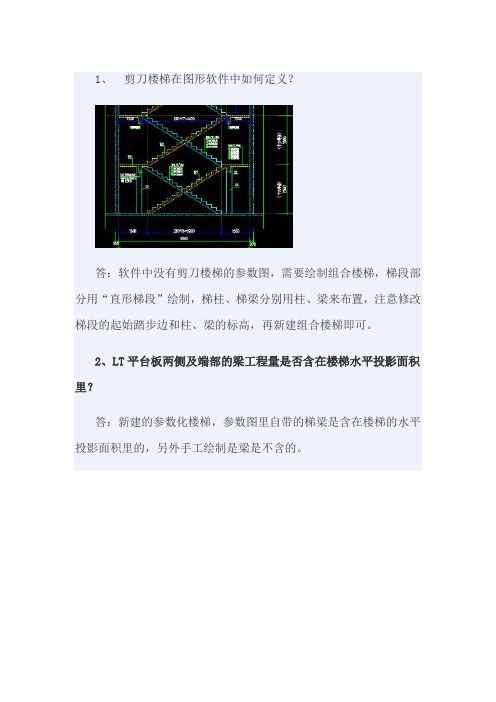

1、剪刀楼梯在图形软件中如何定义？答：软件中没有剪刀楼梯的参数图，需要绘制组合楼梯，梯段部分用“直形梯段”绘制，梯柱、梯梁分别用柱、梁来布置，注意修改梯段的起始踏步边和柱、梁的标高，再新建组合楼梯即可。

2、LT平台板两侧及端部的梁工程量是否含在楼梯水平投影面积里？答：新建的参数化楼梯，参数图里自带的梯梁是含在楼梯的水平投影面积里的，另外手工绘制是梁是不含的。

3、这种一跑14个台阶，一跑15个台阶的楼梯如何布置，选择哪种参数图？答：选项“标准双跑2”，这个参数图中可以分别输入两跑的踏步宽度、踏步高度及踏步个数。

4、排水沟在土建算量中怎么布置？答：用自定义集水坑绘制排水沟，参数设置见下图：5、图形软件中查看外墙保温工程量时，面积和柱保温、梁保温、窗侧沿保温是包含关系还是独立关系？答：柱、梁与墙面平齐，则保温层面积包含柱、梁；柱、梁凸出墙面，要看计算规则中保温层面积与凸出墙面柱和凸出墙面梁的计算选项，选择0 无影响时则不包含凸出墙面的柱、梁保温，选择如下图所示的选项时包含。

6、智能布置垫层时为什么不能按条基布置？答：土建软件中垫层分为点式垫层、线式垫层和面式垫层。

点式垫层适用于独基、桩承台等点式构件；线式垫层适用于条基、基础梁等线式构件；面式垫层适用于筏板等面式构件。

（点式垫层需要定义垫层的尺寸，而面式垫层和线式垫层可以按构件的投影面积+出边距离自适应构件，因此独基、桩承台等点式构件也可以用面式垫层布置）布置条基垫层时可以“新建线式矩形垫层”，按条基智能布置即可。

7、布置异形挑檐的时候发现某几段挑檐无檐内及檐外面积，但相同的构件，别的段又可以正常计算，这是为什么？答：挑檐需要与外墙相交或相切才能判断出檐内或檐外面积。

8、在土建算量GCL2013中，不同的基础构件需要布置哪些垫层？解答：在土建算量GCL2013中，垫层构件根据形式可以分为点式、线式、面式和集水坑柱墩后浇带垫层四种类型。

垫层类型适用构件点式垫层独基、桩承台(点式基础构件)线式垫层基础梁、条基、梁、螺旋板、地沟面式垫层筏板、自定义独基、自定义桩承台集水坑柱墩后浇带垫层集水坑、柱墩、后浇带（超前止应用技巧：1>、点式基础构件、面式基础构件建议优先选用面式垫层，且不会影响计算结果；2>、线式基础构件如条形基础、基础梁等宜优先选用线式垫层，不建议使用面式垫层；3>、所有的垫层均可使用智能布置的方式，方便快捷；9、筏板基础的防水工程量如何提量？解答：筏板防水面积=底部面积+直面面积+斜面面积+外墙外侧筏板平面面积10、如何利用工程量代码提取集水坑构件的防水工程量？解答：集水坑的坑外与地基直接接触的面通常需要做防水，根据集水坑放坡形式的不同，坑外做防水的面分别为：底部平面、底部立面、底部斜面。

图形GCL8.0软件注意事项及常遇问题（一）新建工程篇1、室外地坪相对标高：按照图纸输入准确信息，此部分信息影响外墙装修工程量及土方回填工程量，一定要结合图纸或实际准确输入；2、外墙裙高度：根据实际外墙裙高度出；3、冻土厚度：冬季施工时，按开挖冻土的实际厚度输入。

涉及不到时可不输入。

楼层建立原则导航栏—工程设置—楼层管理1、首层和基础层软件自动默认，直接修改层高即可；2、楼层编码为自然数，例如：1、2…；地下室楼层编码用负号表示，例如：-1、-2…；3、顶层必须单独定义（涉及屋面工程量的问题）；4、连续标准层可定义为一个楼层，如2-5层可输入2-5，不连续的标准层如2层、4层、6层为标准层，则楼层编码可定义为2，4，6；5、出屋面的女儿墙可单独定义一层；6、基础层层高给至基础垫层底。

楼层篇1.通过三维显示发现地下室显示在首层上方楼层编码输入问题，只将楼层名称修改成－1了，没有修改楼层编码错误的：正确的：2.首层底标高为-0.06,如何区分基础与首层如果是投标的话可以考虑把60mm的高度放在基础层，如果是报进度结算的话可以把60mm 的高度放在首层，但要注意的是：软件是从±0.000开始区分基础与首层的3.工程有局部地下室时如何建立楼层楼层地下室部分和地下室下方基础部分正常建立首层下方基础建立子楼层，楼层高度给入±0.000至最深基础垫层底的高度轴网篇轴网比较复杂，建一个完成不了，应该如何建立？可建立多个利用之间的连接关系进行拼接构件篇墙体1.墙体上下材质不同或上下厚度不同如何处理？在墙的属性定义中建立分层墙，并从上往下建立分层单元。

注意：如做构件做法也要在各个单元中分别套项2.复合墙体如何处理？可以按整个墙体厚度定义画入，然后在墙体构件中套构件做法，工程量表达式选择体积代码，即TJ/整个墙厚×相应墙体厚度3.进行楼层复制时，为何墙体构件复制不全这是由于墙体的高度定义时未按照软件默认的信息，把括号去掉了，所以不符合当前楼层高度的不能复制。

目录图形算量GCL2008 (2)一、工程设置 (2)二、绘图输入 (3)2.1轴网 (3)2.2结构构件 (3)2.3建筑构件 (3)2.4装修 (4)2.5基础 (4)2.7表格输入 (5)三、报表预览 (5)四、其他操作 (5)图形算量GCL8.0 (7)钢筋算量GGJ10.0 (15)一、工程设置 (15)二、绘图输入 (15)2.1柱 (15)2.2墙 (16)2.3门窗洞 (18)2.4梁 (18)2.5板 (20)2.6基础 (20)三、单构件输入 (20)四、报表预览 (20)五、其他操作 (21)计价软件GBQ4.0（清单模式） (23)一、分部分项 (23)二、措施项目 (23)三、其他项目 (24)四、人材机汇总 (24)五、费用汇总 (24)六、报表 (24)七、其他操作 (25)计价软件GBQ4.0（定额模式） (26)一、预算书 (26)二、人材机汇总表 (27)三、费用汇总 (27)四、报表 (29)五、其他操作 (30)计价软件GBG8.0(定额模式) (33)CAD导图专题 (35)一、CAD导图功能详解 (35)二、CAD导图的技巧和流程应用 (40)图形算量GCL2008一、工程设置1、GCL2008图形软件如何区分定额模式和清单模式？解决方法：①只选择了定额规则和定额库就是-----定额模式。

②只选择清单规则和清单库就是-----清单（招标）模式。

③清单规则和定额规则及清单库和定额库同时选择就是----清单（投标）模式。

2、GCL2008（625版本）如何区分【纯做法模式】和【工程量表模式】？解决方法：根据重庆用户的习惯，在GCL2008（625版本）中在新建工程向导里增加了做法模式的选项，软件默认的是【纯做法模式】。

纯做法模式：相同于GCL8.0软件里的方式，在构件属性里做法中套取定额后，在工程量表达试里选择对应的工程量代码或者编辑计算试自己写入。

工程量表模式：工程量表模式是GCL2008较GCL8.0优化的模式，为方便统一管理及应用，把要计算的各项工程量分别按构件罗列出来。

广联达软件50个常见问题解答1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。

2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。

选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。

注：这里也可以点击查看导出原则来查看工程导出的原则。

【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。

【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。

过量通算，圈梁算到过梁边。

4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。

5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。

你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。

2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。

6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。

7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。

第一章工程设置 (2)第二章绘图输入 (2)轴网 (2)墙 (3)梁 (4)柱 (5)板 (5)门窗洞过梁 (6)楼梯阳台飘窗 (6)零星 (8)基础 (9)内装修 (10)外装修 (13)报表 (13)导入导出 (14)钢筋工程导入GCL2008 (14)导出GCL工程 (14)CAD导图 (14)其他 (15)报错 (17)第一章工程设置1，GCL2008如何区分定额模式和清单模式？答：a)定额模式: 只选择定额规则和定额库。

b)清单（招标）模式:只选择清单规则和清单库。

c)清单（投标,标底）模式：清单规则和定额规则及清单库和定额库同时选择。

2，工程设置中工程量表模式和纯做法模式的区别是什么？答：工程量表模式：软件已经将各个构件要计算的工程量模板列好，对于初学者可以通过量表了解要计算哪些量，理清思路。

纯做法模式：满足习惯了GCL8.0的老用户套做法的习惯。

3，GCL2008建立地下室有几种方法？答：a)首层标记，选择首层标记，首层以下的为地下室。

注意调整首层底标高。

b)上下移动楼层，楼层移动到首层以下，就默认为地下室。

注意调整首层底标高。

c)选择基础层，点右键插入楼层，便会插入地下室。

4， GCL2008标准层如何拆分？（原来我们使用的算量软件（GCL8.0、GGJ10.0）中，标准层一旦建立，就很难拆分，GCL2008的922之后的版本都解决了这个问题）。

答：在楼层中建立标准层后，进入绘图输入界面，点击楼层，自动拆分标准层，就可以将标准层进行拆分，非常方便。

5，工程中室外地坪不一致（如坡地），如何处理？答：在室外地坪相对0.00标高处取平均值输入。

第二章绘图输入轴网6，如果甲方来了变更，轴距发生了变化，是不是需要将轴网重新修改，并将所画的构件全部删除重新绘制？答：GCL2008绘图界面下有修改轴距，可直接修改。

修改完轴距后可以用系统菜单下面的块拉伸功能，拉伸构件，将所关联的构件全部拉伸到修改后的轴号所在的位置即可。

广联达GCL8图形算量问题汇总GCL8.0问题汇总1、厨卫墙面装饰中分防水防潮、面层，如何处理？答：(1)当防水高度较高时:厨卫墙面装饰中分防潮、面层，处理时将防潮的高度设为墙裙的高度，防潮的工程量是用地面积和墙裙抹灰面积代码组合墙面的工程量是用墙裙和墙面的抹灰面积代码组合(2)当防水高度不高时:厨卫的房间装修就不用设置墙裙了.防水面积=地面积+(房间周长-房间的门洞宽度)*防水卷边的高度2、阳台范围内外墙面砖是否还需进行“单墙面装修”？软件如何处理的?答：软件在进行外墙装修的自动计算时,是已经包含了阳台范围的外墙面砖的.如果阳台范围的外墙面砖做法与整个的外墙一致,就没有必要做单墙装修.3、外墙面砖的处理？答:外墙面砖软件的总体处理思路是:外墙外边线长度*层高(注意: 首层是否有室外地坪高差)-门窗洞面积+门窗侧壁(其中不包括任何的零星构件如外墙线条,悬挑板,飘窗,阳台……….)以下四种情况:(1)软件在”楼层工程量汇总报表”中的外墙块料面积就是首层到屋面层(女儿墙除外)所有楼层的外墙面砖总量(2)当外墙做法不同时,需要分开计量时,利用单墙装修可分开定义绘制,分开提量(3)软件提供的外墙装修的量都没有详细的表达式,为了好核量对量,我们也可以采用保温层的构件布置到外墙面上.计算方式同外墙装修(4)外墙上的柱面分:与墙平的柱:软件直接将与墙平的柱柱面的工程量并入墙面了,没有单独提出来突出墙面的柱: :软件直接将突出墙面的柱面工程量并入墙面了,同时还有单独提出突出墙面的柱面工程量(5)外墙上的零星构件处理:外墙外边线以外的零星构件的处理采用加一个减一个的方法处理错层问题1、错层如何处理？错层房间装饰如何处理？6、错层基础构件如何处理？答:根据图纸实际情况一般做法是利用子楼层来将错层划分出来处理装修2、同一楼层的标高不同，是否新建子楼层，子楼层上有坡屋面，该怎么处理？答：在首层根据地势情况不一样，底标高不在同一标高段上，而是分阶段的形式，一阶一阶上去。

1.绘制同样的外墙，并且形成封闭区域，为什么有的能计算出外墙内侧钢丝网片有的却不能计算出？答：软件判断外墙内外侧的前提是外墙必须形成封闭区域。

有些工程看似外墙已经封闭，实际并不是真正的封闭，主要原因有以下几种：1、.参与封闭区域的构件不正确。

例如两道墙没有相接，之间放一个柱子作为连接，而柱子是不参与封闭区域的判断。

2、细微的误差导致未形成封闭区域。

例如两道墙在全屏模式下看似封闭，放大后查看实际并没有封闭。

3、复杂的工程墙很多，人为判断错误。

2.将GCL2008的工程导入计价GBQ4.0软件有哪些需要注意的事项？答：要想将GCL2008工程成功导入GBQ4.0计价软件，必须满足如下条件：1、计价模式相同，即两个软件必须都是清单计价、定额计价或清单+定额计价。

2、GCL2008工程必须经过汇总计算，如果已完成汇总的工程又进行过修改（如新绘制构件），还需重新汇总计算后再导入GBQ4.0。

3、清单定额库必须完全一致，必须是同一地区、同序列、同一年的清单或定额。

3.在筏板基础报表量中有外墙外侧筏板平面面积这个报表量，它代表什么意思？是如何计算的？答：外墙外侧筏板平面面积一般是计算筏板防水使用的，它表示的是筏板顶面面积扣去筏板顶面外墙围成的封闭区域后剩下的面积，这个面积与筏板直面面积、筏板底面面积一起合起来就是筏板的防水面积。

需要注意的是要想准确计算外墙外侧筏板平面面积，必须保证筏板上的外墙能围成封闭区域。

黄色箭头指示的四个位置即是筏板外墙外侧面积4.梁上不能布置装修构件，如何计算梁的装修工程量？答：梁如果绘制在墙上（梁与墙相交），只需在墙上布置墙面装修，墙面会自动加上梁凸出部分的装修工程量。

如果是单梁（梁没有与墙相交），在梁的属性中有“是否计算单梁装修”的属性，将此属性设置为是，再汇总计算软件就会计算出梁各面的面积，方便套用梁装修做法。

5.在“工具—选项—其它”页签中 GBQ接口按楼层汇总的选项起什么作用？答：此功能是为导入GBQ4时方便计价软件按楼层统一设置超高降效等费用而设置的。
