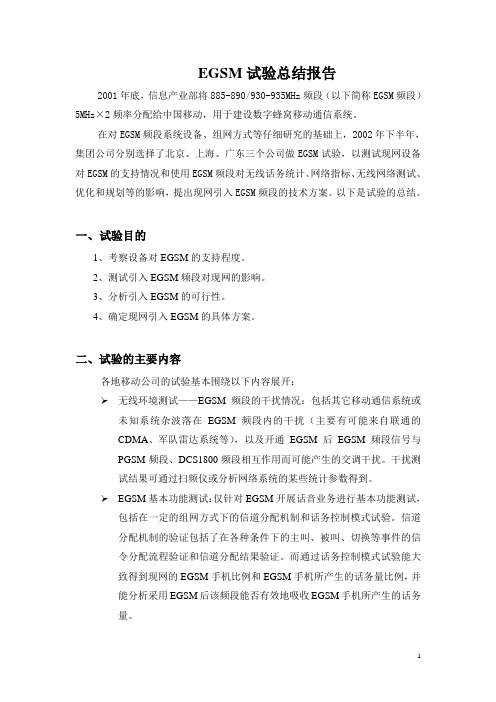

EGSM试验总结报告2001年底，信息产业部将885-890/930-935MHz频段（以下简称EGSM频段）5MHz×2频率分配给中国移动，用于建设数字蜂窝移动通信系统。
在对EGSM频段系统设备、组网方式等仔细研究的基础上，2002年下半年，集团公司分别选择了北京、上海、广东三个公司做EGSM试验，以测试现网设备对EGSM的支持情况和使用EGSM频段对无线话务统计、网络指标、无线网络测试、优化和规划等的影响，提出现网引入EGSM频段的技术方案。
以下是试验的总结。
一、试验目的1、考察设备对EGSM的支持程度。
2、测试引入EGSM频段对现网的影响。
3、分析引入EGSM的可行性。
4、确定现网引入EGSM的具体方案。
二、试验的主要内容各地移动公司的试验基本围绕以下内容展开：无线环境测试——EGSM频段的干扰情况：包括其它移动通信系统或未知系统杂波落在EGSM频段内的干扰（主要有可能来自联通的CDMA、军队雷达系统等），以及开通EGSM后EGSM频段信号与PGSM频段、DCS1800频段相互作用而可能产生的交调干扰。
干扰测试结果可通过扫频仪或分析网络系统的某些统计参数得到。
EGSM基本功能测试：仅针对EGSM开展话音业务进行基本功能测试，包括在一定的组网方式下的信道分配机制和话务控制模式试验。
信道分配机制的验证包括了在各种条件下的主叫、被叫、切换等事件的信令分配流程验证和信道分配结果验证。
而通过话务控制模式试验能大致得到现网的EGSM手机比例和EGSM手机所产生的话务量比例，并能分析采用EGSM后该频段能否有效地吸收EGSM手机所产生的话务量。
引入EGSM系统统计指标的分析和网络规划：包括有关系统质量、负荷的统计指标有何变化，频率规划的改变等等。
三、EGSM试验的结果3.1 干扰测试表3.1-1干扰测试结果3.2 EGSM基本功能测试1、组网方案和网络改动（见表3.2-1）表3.2-1 试验组网方案和网络改动2、信道分配机制表3.2-2 信道分配机制3、话务控制表3.2-3 话务控制模式和吸收能力3.3 引入EGSM后系统统计指标的变化和对网络规划的影响表3.3-1 系统统计指标的变化表3.3-2频率规划方案表3.3-3 引入EGSM后网络是否支持分频段的统计3.4 引入EGSM过程中存在的主要问题四、引入EGSM的技术方案4.1 组网方案EGSM试验实际上测试了三种不同的组网方案，分别如表3.2-1所示，根据对网络设备支持率、升级改造工程量、信道分配机制、话务控制模式、网络质量指标等方面的分析，方案一具有网络结构简单、设备升级工程量小、信道分配机制明晰的优点，采用后能使EGSM频段有效吸收话务量、网络质量指标略有改善，因此大部分情况下建议采用方案一。
广东移动10C工程E-GSM使用指导书设备硬件部分：1. BTS3012要支持 E频段的话，只需要更换 DDPU 一种单板。
支持E频段的DDPU，02314146，功能模块-BTS3012-GM5M2DDPU-双双工单元-RGSM-TX921~946MHz/RX876~901MHz2. BTS3006A要支持 E频段的话，需要更换载频、合路器2种单板。
具体的单板信息见附件的单板大全。
3. BTS3002C+ 这个是支持E频段，但要更换DRU单板，MCU等物料不用更换。
02311483 功能模块-iSite BTS3002C220-GMVM1DRU-数字射频模块(普通室外型) 1PCS或2PCS选配，频段为P-GSM，发射功率为20W。
02311484 功能模块-iSite BTS3002C220-GMRM1DRU-数字射频模块(室外型) 1PCS或2PCS选配，频段为DCS1800，发射功率为20W。
02312619 功能模块-iSite BTS3002C-GMVM2DRU-数字射频模块(RGSM) 1PCS或2PCS选配，频段为RGSM，发射功率为20W。
02313726 功能模块-iSite BTS3002C-GMVM5DRU-数字射频模块(RGSM 30W) 1PCS或2PCS选配，频段为RGSM，发射功率为30W。
02313338 功能模块-iSite BTS3002C-GMVM4DRU-数字射频模块(900M 30W) 1PCS或2PCS选配，频段为P-GSM，发射功率为30W。
10C工程E-GSM使用指导书（网优部分）由于使用E-GSM频段，是在配置较大，频率资源不足情况的解决方法，所以采用E-GSM频段站点配置均较大，在10C工程中，一般是BTS3012站型，BTS3006A采用E－GSM频段的可能性不是很大。
BTS3012的DTRU支持E-GSM频段，使用E-GSM频段频段时不用更换。
政府、运营商到会单位：工信部科技司、电信研究院一、GSM900/1800 双频段数字蜂窝移动台核准频率范围：Tx：885～915MHz/1710～1785MHzRx：930～960MHz/1805～1880MHz说明：1800MHz移动台传导杂散发射值：1.710～1.755GHz≤-36dBm 1.755～12.75GHz≤-30dBm二、GSM900/1800 双频段数字蜂窝基站.核准频率范围：Tx:：930～960MHz/1805～1880MHzRx:：885～915MHz/1710～1785MHz说明：1800MHz基站传导杂散发射限值：1805～1850MHz ≤-36dBm/30/100kHz1852～1855MHz ≤-30dBm/30kHz1855～1860MHz ≤-30dBm/100kHz1860～1870MHz ≤-30dBm/300kHz1870～1880MHz ≤-30dBm/1MHz1880～12.75GHz ≤-30dBm/3MHz1710～1755MHz ≤-98dBm/100kHz三、GSM直放机核准频率范围：下行：930～960MHz/1805～1880MHz上行：885～915MHz/1710～1785MHz说明：上行885～909MHz、909～915MHz；下行930～954MHz、954～960MHz分别测试。
其带外也是分别指885～909MHz、909～915MHz；930～954MHz、954～960MHz的带外。
四、800MHz CDMA数字蜂窝移动台准频率范围：Tx：825～835MHzRx：870～880MHz五、800MHz CDMA数字蜂窝基站核准频率范围：Tx：870～880MHzRx：825～835MHz说明：关于800MHz频段CDMA系统基站在带外各频段杂散发射的核准限值：频率范围测试带宽极限值检波方式9kHz～150kHz 1kHz -36dBm 峰值150kHz～30MHz 10kHz -36dBm 峰值30MHz～1GHz 100kHz -36dBm 峰值1GHz～12.75GHz 1MHz -36dBm 峰值806MHz～821MHz 100kHz -67dBm 有效值885MHz～915MHz 100kHz -67dBm 有效值930MHz～960MHz 100kHz -47dBm 峰值1.7GHz～1.92GHz 100kHz -47dBm 峰值3.4GHz～3.53GHz 100kHz -47dBm 峰值发射工作频带两边各加上1MHz过渡带内的噪声电平 100kHz -22dBm 有效值六、800MHz CDMA直放机核准频率范围：上行：825～835MHz下行：870～880MHz说明:800MHz频段CDMA系统直放机在带外各频段杂散发射的核准限值频率范围测试带宽极限值检波方式9kHz～150kHz 1kHz -36dBm 峰值150kHz～30MHz 10kHz -36dBm 峰值30MHz～1GHz 100kHz -36dBm 峰值1GHz～12.75GHz 1MHz -30dBm 峰值806MHz～821MHz 100kHz -67dBm 有效值885MHz～915MHz 100kHz -67dBm 有效值930MHz～960MHz 100kHz -47dBm 峰值1.7GHz～1.92GHz 100kHz -47dBm 峰值3.4GHz～3.53GHz 100kHz -47dBm 峰值发射工作频带两边各加上1MHz过渡带内的噪声电平 100kHz -22dBm 有效值七、调频收发信机核准频率范围：调频收发信机使用的频率范围为：31～35MHz、138～167MHz、351～358MHz、358～361MHz 、361～368MHz、372～379MHz、379～382MHz 382～389MHz 、403～420MHz、450～470MHz。

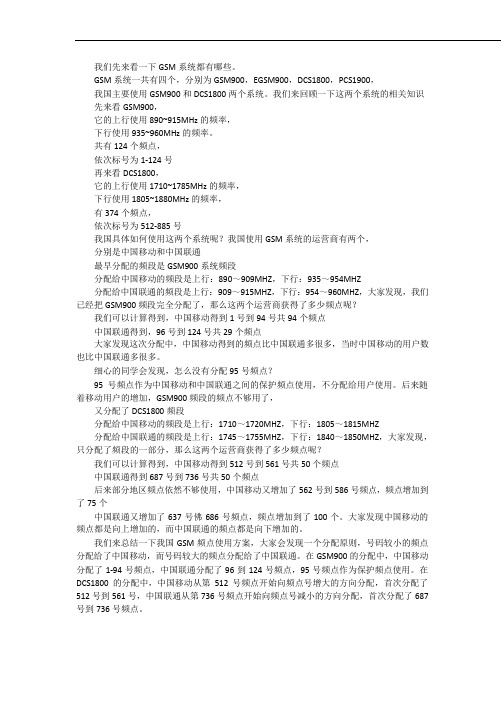

我们先来看一下GSM 系统都有哪些。
GSM 系统一共有四个，分别为GSM900，EGSM900，DCS1800，PCS1900，我国主要使用GSM900 和DCS1800 两个系统。
我们来回顾一下这两个系统的相关知识先来看GSM900，它的上行使用890~915MHz 的频率，下行使用935~960MHz 的频率。
共有124 个频点，依次标号为1-124 号再来看DCS1800，它的上行使用1710~1785MHz 的频率，下行使用1805~1880MHz 的频率，有374 个频点，依次标号为512-885 号我国具体如何使用这两个系统呢？我国使用GSM 系统的运营商有两个，分别是中国移动和中国联通最早分配的频段是GSM900 系统频段分配给中国移动的频段是上行：890～909MHZ，下行：935～954MHZ分配给中国联通的频段是上行：909～915MHZ，下行：954～960MHZ，大家发现，我们已经把GSM900 频段完全分配了，那么这两个运营商获得了多少频点呢？我们可以计算得到，中国移动得到1 号到94 号共94 个频点中国联通得到，96 号到124 号共29 个频点大家发现这次分配中，中国移动得到的频点比中国联通多很多，当时中国移动的用户数也比中国联通多很多。
细心的同学会发现，怎么没有分配95 号频点？95 号频点作为中国移动和中国联通之间的保护频点使用，不分配给用户使用。
后来随着移动用户的增加，GSM900 频段的频点不够用了，又分配了DCS1800 频段分配给中国移动的频段是上行：1710～1720MHZ，下行：1805～1815MHZ分配给中国联通的频段是上行：1745～1755MHZ，下行：1840～1850MHZ，大家发现，只分配了频段的一部分，那么这两个运营商获得了多少频点呢？我们可以计算得到，中国移动得到512 号到561 号共50 个频点中国联通得到687 号到736 号共50 个频点后来部分地区频点依然不够使用，中国移动又增加了562 号到586 号频点，频点增加到了75 个中国联通又增加了637 号佛686 号频点，频点增加到了100 个。
G G G三大运营商频段 This model paper was revised by the Standardization Office on December 10, 2020中国移动：GSM：上行890-909MHZ；下行935-954MHZ 频点： 1-94EGSM：上行880-890MHZ；下行925-935MHZ 频点： 975-1023DCS1800：上行1710－1720MHz，下行1805～1815MHz以及1725－1735MHz，下行1820～1830MHz 频点： 512-561以及587-6361805-1825 1710-1730TD-SCDMA ： 1880 MHz～1920MHz（A频段小灵通占用(现为F频)） 2010 MHz～2025 MHz（B频段目前使用（现为A频））2300 MHz～2400 MHz （C频段补充频段（现为E频））中国联通：GSM：上行909-915MHZ，下行954-960MHZ 频点： 96-125 DCS1800：上行1740－1755MHz，下行1835～1850MHz 频点： 662-736 WCDMA： 1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，上下行各15MHz。
相邻频率间隔间隔采用5MHz时，可用频率是3个。
WCDMA频点计算公式：频点号＝频率×5 上行中心频点号：9612～9888 下行中心频点号：10562～10838中国电信：CDMA： 825MHz-835MHz 870MHz-880MHz 共7个频点：37，78，119，160，201，242，283 ；其中283为基本频道，前3个EVDO频点使用，后3个CDMA2000使用；160隔离3G频段：时分双工：1880-1920MHZ ; 2010-2025MHZ频分双工：上行1920-1980MHZ ;下行2110-2170MHZ补充频段：频分双工：1755 MHz～1785 MHz；1850 MHz～1880 MHz；时分双工：2300 MHz～2400 MHz卫星移动通信系统工作频段：1980－2010MHz／2170－2200MHzWLAN： 2400-2483.5MHZ商用频段：TD-SCDMA 1880 MHz～1920MHz 2010 MHz～2025 MHz2300 MHz～2400 MHzWCDMA 1940-1955 MHz～2130-2145 MHzCDMA2000 1920-1935 MHz～2110-2125 MHzCDMA800MHz 系统被分配的工作频率为：820MHz-835MHz 865MHz-880MHz实际工作频率为：即 10MHz 频率带宽，上下行频率间隔为 45MHz。
相信大家见过手机有两(双)频，三频，四频之分，那你知道到底是什么意思吗？做手机外贸的，这些更要清楚了：手机分为双频GSM/GPRS (900/1800)三频GSM/GPRS (900/1800/1900)四频GSM/GPRS (850/900/1800/1900)CDMA的网络制式（800/1900）800Hz在中国现在使用，1900Hz现在美国使用的！！！900MHZ是移动G网频段，1800MHz是D网频段。
所以3频手机会在900和1800频段来回切换。
具体选择哪个频段，要看当时网络参数。
英国现在使用的频段是WCDMA和GSM，中国的GSM就是从欧洲引进的。
手机频率有双频，三频，四频，双频也不是只能在国内使用，在英国的话,如果你是GSM双频手机也能行三频全球大多的地方都可以用，英国也可以,而四频在3频基础上是又加入了850这个频率，信号在有些国家会更好。
目前GSM制式的手机网络有四种制式普遍使用的是900M和1800M频段，国内的各各省份也不同有的地方只有900M如河北移动，有的地方只有1800M如安徽，有的地方900M和1800M都有如广东，不过国内的GSM手机都是双频自动切换的无需烦心。
1900M的频段只在美洲如美国（美国是900M/1800M/1900并存）、新西兰900M/1900M、还有巴拉圭都有1900M的网络频段，所以我们如果出国去这些国家一定要带一部三频手机，如NOKIA7610、6600、MOTO768、768i、松下GD88等。
目前厄瓜多尔的conecel公司使用的是850M的频段需要使用四频的手机才能使用，如v3i.我国GSM手机占用频段是EGSM900Mhz和GSM1800Mhz，国内的800Mhz 频段上的CDMA网络是由联通公司统一建设和运营的。
之外欧洲、非洲、中东、中亚、东亚、亚太、南美的大多数国家和地区都用这两个频段。
欧洲、亚太的部分国家和地区同时用EGSM900和GSM1800/1900Mhz三个频率段。
FRXTCP：CELL=cell，MOTY=RXETG（or RXOTG）RXETG为200站，RXOTG为2000站。
查看TG号：EXDAI：DEV=RBLT-1&&-31; 将传输设备置PRE-POST状态：BLODE：DEV=RBLT-1&&-31；解闭电路设备：BLODI：DEV=RBLT-1&&-31；闭掉电路设备RLSTC:CELL=CELLNAME,STATE=ACTIVE; 激活基站：MO操作的顺序如下：TG—CF—IS—TF –CON—DP—TRX—TX—RX—TSALLIP：ALCAT=BTS；基站告警的查看：rllop:cell=cell 或RLLOP:CELL=all[ext] 查看小区数据：例如：BSRXSUFF等RLLOC：CELL=XXX,BSPWR=55,BSTXPWR=55,BSRXMIN=150,RXSUFF=150,MSRXMIN=99, MSRXSUFF=0,SCHO=On, MISSNM=3, AW=On; 定义小区数据：RLDEI:CELL=XXX, CSYSTYPE=GSM900; 定义内部小区名：RLDEC:CELL=XXX, CGI=460-00-9538-5511, BSIC=60, BCCHNO=77, AGBLK=1,MFRMS=5, BCCHTYPE=NCOMB, FNOFFSET=0, XRANGE=NO;RLHPC:CELL=XXX,CHAP=1;！信道分配原则，CHAP=0为缺省值，CHAP=1表示当SDCCH全拥塞后分配一个空闲的TCH作为SDCCH用RLCFI:CELL=XXX, CHGR=0, DCHNO=77&69&55&46&37; 定义频率：RLCCC:CELL=XXX, CHGR=0, SDCCH=3, CBCH=yes, TN=2配置控制信道：RLCHC:CELL=XXX, CHGR=0, HOP=ON,HSN=10; 配置跳频：RLCPC:CELL=XXX, BSPWRB=45, BSPWRT=45, MSTXPWR=33; 配置功率数据：RLCXC:CELL=XXX, DTXD=Off；配置DTX：RLLUC:CELL=XXX, QLIMUL=55, QLIMDL=55, TALIM=61, CELLQ=high；小区位置更新紧需数据：RLLPC:CELL=XXX,PTIMHF=5,PTIMBQ=15,PTIMTA=10,PSSHF=63,PSSBQ=10,PSSTA=63;小区位置更新惩罚值：RLLFC:CELL=XXX,SSEVALSD=6,QEVALSD=6,SSEVALSI=6,QEVALSI=6,SSLENSD=8, QLENSD=10,SSLENSI=4,QLENSI=4,SSRAMPSD=5,SSRAMPSI=2;小区位置更新时滤波器参数：RLLDC:CELL=XXX, MAXTA=63, RLINKUP=16；定义拆线数据：RLCPC：CELL=cell，BSPWRB=XX，BSPWRT=YY；修改BSPWRB、BSPWRTRLCPP：CELL=cell, 查看功率RADIO CONTROL CELL CONFIGURATION POWER DATA, PRINTRLLOC：修改BSPWR、BSTXPWR、SCHO、BSRXMIN、BSRXSUFF、MSRXMIN、MSRXSUFF RLNRC：修改KOFFSET、KHYST、LOFFSET、LHYST、TROFFSET、TRHYST、BQOFFSET、AWOFFSET RLSSC：CELL=cell，ACCMIN-XX。
seo的工作说起来很简单：就是外链、内链；内链就是站内优化，更新文章；外链就是在站外做锚文本。
SEO由英文Search Engine Optimization缩写而来，中文意译为“搜索引擎优化”。
PSTN ( Public Switched Telephone Network )定义：公共交换电话网络，三运营商网络制式:移动:2G(GSM)、3G(TD-SCDMA)、4G(TD-LTE);联通:2G(GSM)、3G(WCDMA)、4G(FDD-LTE);电信:2G(CDMA)、3G(CDMA2000)、4G（主打FDD-LTE兼营TD-LTE)移动、联通：GSM 通信系统采用 900MHz 和 1800MHz 频段电信： GSM 通信系统采用 1800MHz和2000MHz 频段说明：不同的运营商在各自的制式获得的频段不一样。
同一代而制式相同，卡不一样，其对应使用的频度不一样，手机理论上可做成共用。
同一代而制式不同，手机不一样。
也就是说，虽然移动、联通、电信都采用TD-LTE的标准组建4g网络（同一制式，理论上基站可以做到兼用），但是彼此使用的频段不同，手机不能通用，如果使用对应运营商的4g还需要购买支持该运营商频谱的手机才能使用。
中国移动：GSM：上行890-909MHZ；下行935-954MHZ 频点：1-94EGSM：上行880-890MHZ；下行925-935MHZ 频点：975-1023DCS1800：上行1710－1720MHz，下行1805～1815MHz以及1725－1735MHz，下行1820～1830MHz 频点：512-561以及587-6361805-1825 1710-1730TD-SCDMA ：1880 MHz～1920MHz（A频段小灵通占用(现为F频)）2010 MHz～2025 MHz（B频段目前使用（现为A频））2300 MHz～2400 MHz （C频段补充频段（现为E频））中国联通：GSM：上行909-915MHZ，下行954-960MHZ 频点：96-125DCS1800：上行1740－1755MHz，下行1835～1850MHz 频点：662-736WCDMA：1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，上下行各15MHz。
