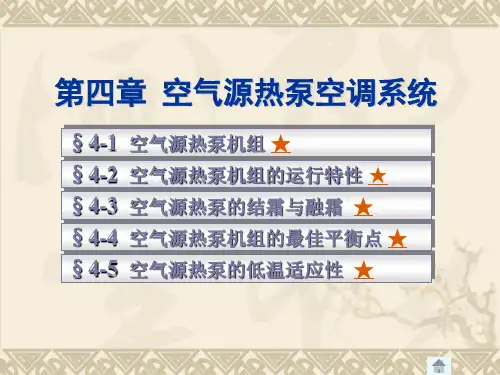

第四章空气源热泵

空气源热泵的原理及应用1. 简介空气源热泵是一种利用空气中的热能来加热或冷却空间的热泵系统。

它通过循环热媒介质在室内和室外之间传递热量，实现室内空调和热水供应的功能。

空气源热泵具有高效节能、环保绿色、安装维护方便等特点，因此在家庭、商业和工业领域得到广泛应用。

2. 工作原理空气源热泵的工作原理基于热力学的蒸发-冷凝循环过程。

下面是其工作原理的详细步骤：1.蒸发器：在室外，空气源热泵通过蒸发器中的制冷剂（例如R410A）与外部空气进行热交换，吸收外部空气中的热量。

2.压缩机：制冷剂被压缩机压缩为高温高压气体，增加其温度和压力。

3.冷凝器：高温高压气体进入冷凝器，在冷凝器中与室内的空气或供热系统中的水进行热交换，释放热量。

4.膨胀阀：冷凝后的制冷剂通过膨胀阀减压，并且温度降低。

5.蒸发器（室内）：制冷剂再次进入蒸发器，在蒸发器中与室内空气或水进行热交换，从而吸收热能。

这个循环过程不断进行，从而实现空气源热泵的加热和冷却功能。

3. 应用领域空气源热泵的应用广泛，涵盖了家庭、商业和工业等多个领域。

3.1 家庭应用在家庭中，空气源热泵常用于供热和空调。

它可以通过空气源热泵将室外的热能转移到室内，以加热房间。

在夏季，它可以通过反向循环的方式将室内的热量排放到室外，起到空调的作用。

空气源热泵具有高效节能的特点，可大大降低家庭的供热和空调成本。

3.2 商业应用在商业领域，空气源热泵常用于办公楼、商场、酒店等大型建筑物的空调和供热系统。

它能够根据需求调整供热或供冷的温度和容量，满足不同房间的需求。

空气源热泵还可以与太阳能电池板等可再生能源设备结合使用，进一步提高能源利用效率。

3.3 工业应用在工业领域，空气源热泵被广泛应用于一些需要恒温或低温热源的工艺过程。

例如制药、食品加工和化工行业等。

空气源热泵具有精确的温度控制能力和较高的热效率，能够满足工业生产对热源的需求，并降低能源消耗。

4. 优势和挑战4.1 优势•高效节能：空气源热泵利用环境中的热量进行加热或冷却，比传统的燃气锅炉和电阻加热器更加节能。

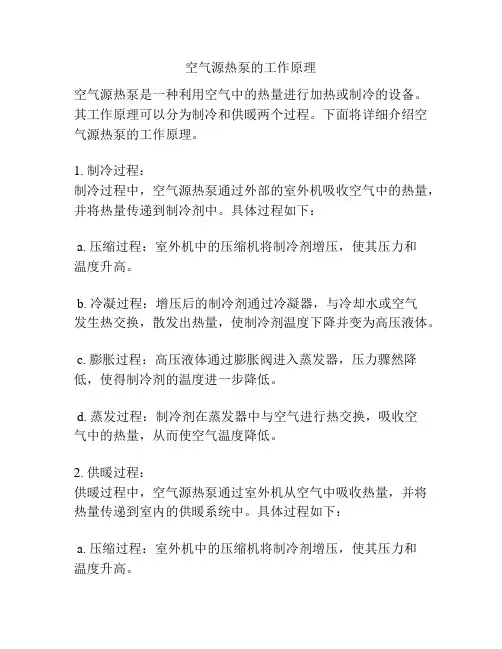

空气源热泵的工作原理
空气源热泵是一种利用空气中的热量进行加热或制冷的设备。

其工作原理可以分为制冷和供暖两个过程。

下面将详细介绍空气源热泵的工作原理。

1. 制冷过程：
制冷过程中，空气源热泵通过外部的室外机吸收空气中的热量，并将热量传递到制冷剂中。

具体过程如下：
a. 压缩过程：室外机中的压缩机将制冷剂增压，使其压力和
温度升高。

b. 冷凝过程：增压后的制冷剂通过冷凝器，与冷却水或空气
发生热交换，散发出热量，使制冷剂温度下降并变为高压液体。

c. 膨胀过程：高压液体通过膨胀阀进入蒸发器，压力骤然降低，使得制冷剂的温度进一步降低。

d. 蒸发过程：制冷剂在蒸发器中与空气进行热交换，吸收空
气中的热量，从而使空气温度降低。

2. 供暖过程：
供暖过程中，空气源热泵通过室外机从空气中吸收热量，并将热量传递到室内的供暖系统中。

具体过程如下：
a. 压缩过程：室外机中的压缩机将制冷剂增压，使其压力和
温度升高。

b. 冷凝过程：增压后的制冷剂通过冷凝器，与室内供暖系统产生热交换，将热量传递给供暖系统，制冷剂温度下降并变为高压液体。

c. 膨胀过程：高压液体通过膨胀阀进入蒸发器，压力骤然降低，使得制冷剂的温度进一步降低。

d. 蒸发过程：制冷剂在蒸发器中与空气进行热交换，吸收空气中的热量，从而将热量传递给室内供暖系统。

通过这样的循环过程，空气源热泵可以在制冷和供暖模式下分别从空气中吸收热量并释放热量，实现室内空调温度的调节。

同时，由于空气源热泵不需要燃烧燃料，热泵系统还具有能耗低、环保节能等优点。

空气源热泵系统原理一、空气源热泵系统的工作原理空气源热泵系统是一种利用空气中的热能进行能量转换的设备。

它主要由蒸发器、压缩机、冷凝器和膨胀阀等组成。

其工作原理如下：1. 蒸发器：蒸发器是空气源热泵系统的关键部件之一，也是热泵循环的起始点。

在蒸发器中，制冷剂吸收空气中的热量，从而使空气中的热能转移到制冷剂中。

2. 压缩机：压缩机是空气源热泵系统中的核心部件，它的作用是将制冷剂压缩成高温高压气体。

压缩机通过增加制冷剂的压力，使其温度升高，以便更好地利用热能。

3. 冷凝器：冷凝器是空气源热泵系统中的热交换器，它的功能是将高温高压的制冷剂释放热量，使其冷却、冷凝成高压液体。

4. 膨胀阀：膨胀阀是空气源热泵系统中的节流装置，它的作用是降低制冷剂的压力，使其温度降低，以便再次吸收空气中的热量。

通过上述循环过程，空气源热泵系统实现了对空气中的热能的收集和利用，将其转化为供暖、空调或热水等能源。

这种系统既能在冬季提供供暖，又能在夏季提供制冷，具有很高的能源利用效率和环境友好性。

二、空气源热泵系统的优势空气源热泵系统在能源利用和环境保护方面具有以下优势：1. 高效节能：空气源热泵系统利用空气中的热能进行能量转换，不需要燃料燃烧，因此能源利用效率高。

研究表明，与传统的供暖方式相比，空气源热泵系统能够节省30%至50%的能源消耗。

2. 环保节能：空气源热泵系统不产生直接的烟尘、废气和废水排放，减少了环境污染和能源浪费。

同时，由于利用了可再生的热能源，空气源热泵系统也有助于减少对化石燃料的依赖，降低温室气体排放。

3. 适应性强：空气源热泵系统适用于各种气候条件下的供暖和制冷需求。

无论是在严寒的冬季还是酷热的夏季，空气源热泵系统都能提供稳定的室内温度。

4. 综合利用热能：空气源热泵系统在运行过程中，会产生一定的余热。

这些余热可以用于供暖、热水或其他热能利用，提高能源的综合利用效率。

5. 使用安全可靠：空气源热泵系统不涉及燃烧过程，不存在火灾、煤气中毒等安全隐患。

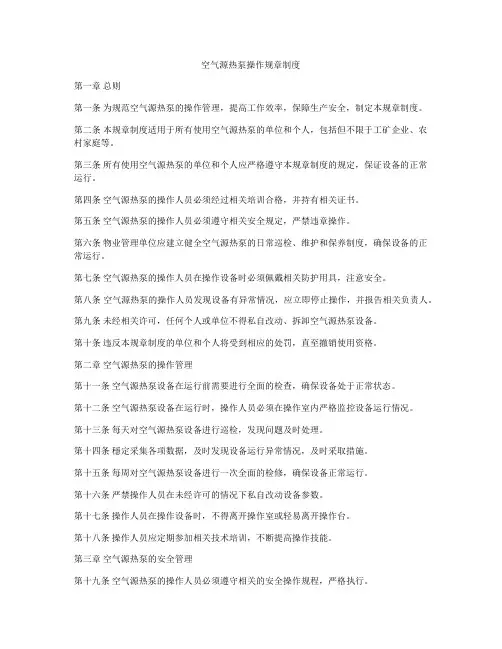

空气源热泵操作规章制度第一章总则第一条为规范空气源热泵的操作管理，提高工作效率，保障生产安全，制定本规章制度。

第二条本规章制度适用于所有使用空气源热泵的单位和个人，包括但不限于工矿企业、农村家庭等。

第三条所有使用空气源热泵的单位和个人应严格遵守本规章制度的规定，保证设备的正常运行。

第四条空气源热泵的操作人员必须经过相关培训合格，并持有相关证书。

第五条空气源热泵的操作人员必须遵守相关安全规定，严禁违章操作。

第六条物业管理单位应建立健全空气源热泵的日常巡检、维护和保养制度，确保设备的正常运行。

第七条空气源热泵的操作人员在操作设备时必须佩戴相关防护用具，注意安全。

第八条空气源热泵的操作人员发现设备有异常情况，应立即停止操作，并报告相关负责人。

第九条未经相关许可，任何个人或单位不得私自改动、拆卸空气源热泵设备。

第十条违反本规章制度的单位和个人将受到相应的处罚，直至撤销使用资格。

第二章空气源热泵的操作管理第十一条空气源热泵设备在运行前需要进行全面的检查，确保设备处于正常状态。

第十二条空气源热泵设备在运行时，操作人员必须在操作室内严格监控设备运行情况。

第十三条每天对空气源热泵设备进行巡检，发现问题及时处理。

第十四条穩定采集各项数据，及时发现设备运行异常情况，及时采取措施。

第十五条每周对空气源热泵设备进行一次全面的检修，确保设备正常运行。

第十六条严禁操作人员在未经许可的情况下私自改动设备参数。

第十七条操作人员在操作设备时，不得离开操作室或轻易离开操作台。

第十八条操作人员应定期参加相关技术培训，不断提高操作技能。

第三章空气源热泵的安全管理第十九条空气源热泵的操作人员必须遵守相关的安全操作规程，严格执行。

第二十条在操作设备时必须佩戴相关的防护用具，确保人身安全。

第二十一条空气源热泵设备在操作期间，周围必须保持通风畅通，防止二氧化碳超标。

第二十二条操作人员发现设备有异响、异味等异常情况，应及时停止操作，通知相关人员处理。

空气源热泵的原理
空气源热泵是一种利用大气中的热能将低温热能传递至高温热源的热能转换装置。

它通过空气源热泵循环系统将低温的热量从室外空气中吸收，并通过压缩升温的方式向室内供热。

空气源热泵由压缩机、蒸发器、冷凝器和膨胀阀组成。

首先，通过蒸发器中的制冷剂，室外空气中的热能被吸收，并使制冷剂蒸发成气体。

蒸发器从环境中吸收的热量的绝对值，是从蒸发器中排出的冷却介质的绝对值减去工质制冷剂的压力工作。

然后，蒸发后的制冷剂气体被压缩机压缩，从而提高其温度和压力。

高压高温的制冷剂气体进入冷凝器，与室内暖气系统中的冷热水进行热交换，将热量传递给室内供暖系统，同时制冷剂冷却并凝结成液体。

冷凝后的液体制冷剂通过膨胀阀膨胀，变为低温低压的制冷剂液体，重新进入蒸发器循环使用。

通过以上热能转换过程，空气源热泵能够从室外环境中的低温热能中提取热量，并通过增加制冷剂的温度和压力使得室内的供暖系统得到加热。

因此，空气源热泵能够实现从低温热源向高温热源的热能传递，实现室内供暖的目的。

空气源热泵的热能转换原理是一种高效的供热方式，因为它利用了室外空气中的可再生热能，不依赖于传统的燃烧方式，减少了对化石燃料的消耗和对环境的污染。

此外，它还具有操作简便、安装灵活的优点，被广泛应用于家庭供暖、商业建筑和工业场所的空调制热系统中。

空气源热泵项目组织方案第一章：编制依据第二章：工程概况第三章：施工目标及现场组织机构第四章：质量及安全保证措施1、施工准备（设备、人员、材料）2、材料采购内控措施3、工程质量保证措施4、安全生产保证措施第五章：施工工期施工进度计划及保证措施第六章：实施方案1、机组安装2、机组单台安装3、机组多台安装4、空调设备主要施工工艺流程5、风机与管道施工方法及主要技术措施6、系统调试第七章：安装工程突发事件处理机制与预案第八章：用户售后服务承诺1、技术维护计划及保证措施2、保修期的保修工作3、保修期后的回访保修4、技术维护资料编制及移交施工组织设计总述：空气源热泵（空调）安装工程是现代化工业与民用建筑不可缺少的部分，在国民经济中占有重要的地位。

制冷设备长期安全经济运行，安装质量是一个很重要的方面。

我公司不仅依托优良产品的优势，更有从事空气源热泵（空调）安装工程安装丰富经验的技术人员、管理人员和施工人员。

为了提高系统施工管理水平，科学地安排施工程序，在保证质量的基础上，缩短工期，加快工程进度，特编制此方案。

明确施工任务的目标及主要施工技术方法和相应的保证措施，并以最佳的施工班子，精心组织、科学管理采取有效的技术措施，进一步完善、落实质量保证体系。

我们对该项工程建设单位明确承诺，以优良的工程质量，最科学的施工方法，高效率按期竣工，做好文明施工，环境保护，全面完成此项工程任务。

第一章：编制依据1.1 国家及地方现行有关图集、规范、标准。

1.2 设计空调施工图（依据空调图纸）1.3 国家现行有关法规1.4空气源热泵（空调）安装工程系统调试工程有关说明第二章：工程概况2.1 工程概况2.2 项目名称：空气源热泵项目2.3采购人名称：元氏县交通警察大队2.4 安装工程量：空气源热泵机组九套第三章：施工目标及现场组织机构3.1 施工目标3.1.1 响应建设单位提出的工期要求及结合实际情况，保证在合同期内安装、调试完备。

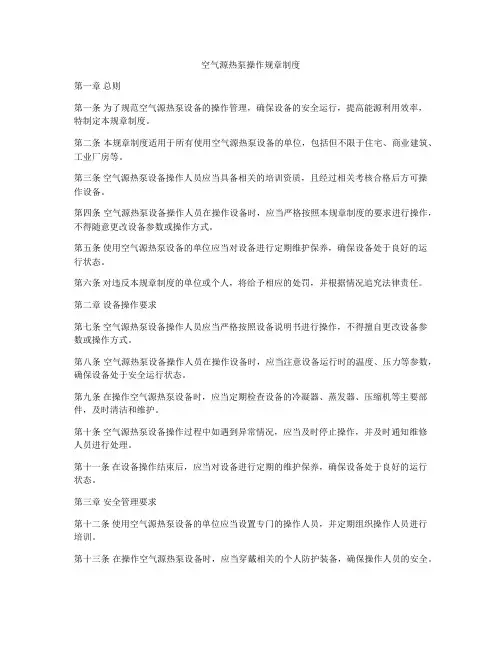

空气源热泵操作规章制度第一章总则第一条为了规范空气源热泵设备的操作管理，确保设备的安全运行，提高能源利用效率，特制定本规章制度。

第二条本规章制度适用于所有使用空气源热泵设备的单位，包括但不限于住宅、商业建筑、工业厂房等。

第三条空气源热泵设备操作人员应当具备相关的培训资质，且经过相关考核合格后方可操作设备。

第四条空气源热泵设备操作人员在操作设备时，应当严格按照本规章制度的要求进行操作，不得随意更改设备参数或操作方式。

第五条使用空气源热泵设备的单位应当对设备进行定期维护保养，确保设备处于良好的运行状态。

第六条对违反本规章制度的单位或个人，将给予相应的处罚，并根据情况追究法律责任。

第二章设备操作要求第七条空气源热泵设备操作人员应当严格按照设备说明书进行操作，不得擅自更改设备参数或操作方式。

第八条空气源热泵设备操作人员在操作设备时，应当注意设备运行时的温度、压力等参数，确保设备处于安全运行状态。

第九条在操作空气源热泵设备时，应当定期检查设备的冷凝器、蒸发器、压缩机等主要部件，及时清洁和维护。

第十条空气源热泵设备操作过程中如遇到异常情况，应当及时停止操作，并及时通知维修人员进行处理。

第十一条在设备操作结束后，应当对设备进行定期的维护保养，确保设备处于良好的运行状态。

第三章安全管理要求第十二条使用空气源热泵设备的单位应当设置专门的操作人员，并定期组织操作人员进行培训。

第十三条在操作空气源热泵设备时，应当穿戴相关的个人防护装备，确保操作人员的安全。

第十四条设备操作人员在操作设备时，应当注意设备周围的安全防护措施，确保设备操作过程中的安全。

第十五条对操作人员进行相关的安全培训，并制定相应的应急预案，以确保设备操作过程中的安全。

第四章管理规定第十六条使用空气源热泵设备的单位应当建立健全相关的管理制度，明确设备的使用和管理流程。

第十七条空气源热泵设备操作人员应当按规章制度要求，及时填写相关的操作记录，并对操作过程进行记录。

空气源热泵的工作原理空气源热泵是一种利用空气中的热能进行能源转换的装置，它可以将室外的低温热能转化为高温热能，用于供暖、制冷和热水供应等。

空气源热泵的工作原理基于热力学原理和热传递原理，下面将详细介绍其工作原理。

1. 环境热能的收集空气源热泵通过室外的蒸发器收集室外空气中的热能。

蒸发器内充满了低温的制冷剂，当室外空气通过蒸发器时，制冷剂与空气进行热交换，吸收了空气中的热能，同时制冷剂被加热并气化成为高温高压的气体。

2. 制冷剂的压缩经过蒸发器的制冷剂被压缩机吸入，压缩机对制冷剂进行压缩，使其温度和压力进一步升高。

通过压缩，制冷剂的温度大幅度上升，从而提供了高温热能。

3. 热能的释放高温高压的制冷剂进入室内的冷凝器，与室内的供暖水或热水进行热交换。

制冷剂释放出高温热能，使得供暖水或热水的温度升高，实现供暖或热水供应的目的。

4. 制冷剂的膨胀在冷凝器后，制冷剂经过膨胀阀进入蒸发器，此时制冷剂的温度和压力骤降，变为低温低压的状态，重新进入循环。

通过上述的工作原理，空气源热泵实现了对室外低温热能的收集和利用，将其转化为高温热能供给室内使用。

这种工作原理使得空气源热泵具有以下几个优点：1. 能源节约：空气源热泵主要利用空气中的热能，不需要额外的燃料消耗，相比传统的采暖方式可以节约能源。

2. 环保低碳：空气源热泵在工作过程中不产生烟尘、废气和噪音，减少了对环境的污染，符合可持续发展的要求。

3. 供暖和制冷一体化：空气源热泵可以实现供暖和制冷的功能，能够适应不同季节和不同地区的需求。

4. 安装方便：相比传统的采暖系统，空气源热泵不需要烟道和燃气管道，安装起来更加方便。

空气源热泵的工作原理使其具有广泛的应用前景，特别适用于一些气候温和的地区。

然而，也需要注意到空气源热泵在低温环境下的工作效果会降低，因此在极寒地区的应用受到一定的限制。

空气源热泵通过收集和利用室外空气中的热能，实现了能源的转换和供暖热水的供应。

其工作原理简单明了，具有节能环保、安装方便等优点，是一种具有广泛应用前景的能源利用装置。

空气源热泵系统原理一、引言空气源热泵系统是一种利用空气作为热源或热汇的热泵系统。

它通过循环工质在蒸发器和冷凝器之间的相变过程，实现热能的传递。

本文将介绍空气源热泵系统的原理及其工作过程。

二、空气源热泵系统的组成空气源热泵系统由室内机、室外机、管道系统和控制系统组成。

1. 室内机：室内机是空气源热泵系统的核心部件之一，负责将热泵产生的热能传递给室内的空气或水。

室内机通常安装在室内墙壁上，可以通过风扇将热能传递给室内空气。

2. 室外机：室外机是空气源热泵系统的另一个重要部件，主要包括压缩机、冷凝器和蒸发器。

室外机负责将空气中的热能吸收，并将其传递给室内机。

室外机通常安装在室外墙壁上，可以通过风扇将空气吹向室内机。

3. 管道系统：管道系统连接室内机和室外机，负责循环工质的流动。

管道系统中的制冷剂在蒸发器中蒸发，吸收室内热能后，经过压缩机压缩，再在冷凝器中释放热能。

管道系统还包括冷却水管和供暖水管，用于传递热能给室内空气或供暖系统。

4. 控制系统：控制系统是空气源热泵系统的大脑，负责监测和调节系统的运行状态。

控制系统可以根据室内温度和设定温度来控制室内机和室外机的运行，以实现舒适的室内环境。

三、空气源热泵系统的工作原理空气源热泵系统的工作原理可以简单描述为以下几个步骤：1. 蒸发器过程：室外空气通过室外机的风扇吹过蒸发器，蒸发器中的制冷剂受热蒸发，吸收室外空气中的热能。

2. 压缩机过程：蒸发器中的蒸发制冷剂经过管道进入压缩机，压缩机将制冷剂压缩，使其温度和压力升高。

3. 冷凝器过程：压缩机压缩后的制冷剂进入冷凝器，冷凝器中的制冷剂通过与室内机的换热器接触，将热能传递给室内空气或供暖系统。

4. 膨胀阀过程：制冷剂经过冷凝器后，通过膨胀阀降压，再次进入蒸发器，重新循环。

四、空气源热泵系统的特点1. 高效节能：空气源热泵系统利用空气作为热源或热汇，不需要燃料燃烧，因此具有高效节能的特点。

根据数据统计，与传统的电加热和燃气锅炉相比，空气源热泵系统的能效比可提高30%以上。

第四章商用循环型空气能热泵热水机组一、产品概述1、产品特点商用循环型空气能热泵热水机组利用热泵原理，以消耗一部分电能为补偿，通过热力循环，从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的水循环加热至生活或生产所需要的目标值（30 ～ 58℃可调）。

商用循环型空气能热泵热水机组分为单机系列和模块化系列，共有18kW，36kW，65kW 三个基本模块，对于模块化机组，通过组合1 ～ 16 个相同或不同的模块，机组可以形成制热量为18 ～ 1040kW 范围内的系列产品。

商用循环型空气能热泵热水机组因其节能，高效，环保而广泛应用于工厂、宾馆、酒楼、医院、美容院、洗衣店、洗浴中心和热水应用量较大的其他场合。

◆环保节能机组运行过程中没有任何排放气体，绿色环保。

并且运行节能，平均能效达4.5 以上（最高达5.8）。

◆安全可靠完全实现水电分离，消除了传统热水器具有的易燃、易爆、触电、煤气中毒等危险；且先进的微电脑控制，保护功能齐全，从根本上杜绝了漏电、干烧、超高温等安全隐患。

◆精心设计采用名优压缩机, 系统稳定可靠；电子膨胀阀节流，可调节范围更广更精确；热水专用套管式冷凝器，适用水质范围广，不易脏堵，机组使用寿命长。

◆模块化设计，自由组合格力专利的模块化设计，最多16 台机组自由组合，任意一台机组均可作为主控模块；组合灵活，拓展性强。

◆全年全天候制热, 热水温度自由可调产品环境温度范围为-7 ～ 43℃，满足全年全天候制热，并且热水温度可以根据用户实际使用需求，从30 ～ 58℃任意可调, 机组运行时温差小, 水温上升平稳，满足不同用户的个性化需求。

2、产品命名规则序号代号描述可选项1 热源方式K-空气能2 结构形式F-分体式；缺省-整体式3 热水机代号RS-热水机4 名义制热量制热量，单位：kW5 制热方式Z－直热式；缺省－非直热式6 压缩机系统S－双系统；缺省－单系统7 模块化特征M－模块化机组；缺省－普通型机组8 功能特征P－变频；Pd－直流变频；Re－低温热泵；缺省－定频9 制冷剂Na－R410A； N－R407C；缺省－R2210 设计序号以A、B、C…排列11 电源形式S－三相；D－电加热；缺省－单相例KFRS-36SM/AS表示：名义制热量为36kW的三相电、双系统、模块化循环型分体式空气能热泵热水机。
