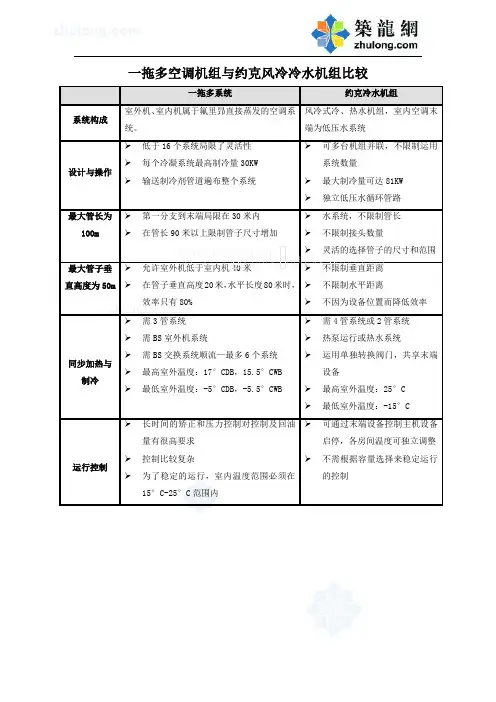

约克风冷热泵系统与VRV系统的比较

一拖多空调机组与约克风冷冷水机组比较一拖多系统约克冷水机组系统构成室外机、室内机属于氟里昻直接蒸发的空调系统。

风冷式冷、热水机组，室内空调末端为低压水系统设计与操作➢低于16个系统局限了灵活性➢每个冷凝系统最高制冷量30KW➢输送制冷剂管道遍布整个系统➢可多台机组并联，不限制运用系统数量➢最大制冷量可达81KW➢独立低压水循环管路最大管长为100m ➢第一分支到末端局限在30米内➢在管长90米以上限制管子尺寸增加➢水系统，不限制管长➢不限制接头数量➢灵活的选择管子的尺寸和范围最大管子垂直高度为50m ➢允许室外机低于室内机40米➢在管子垂直高度20米，水平长度80米时，效率只有80%➢不限制垂直距离➢不限制水平距离➢不因为设备位置而降低效率同步加热与制冷➢需3管系统➢需BS室外机系统➢需BS交换系统顺流—最多6个系统➢最高室外温度：17°CDB，15.5°CWB➢最低室外温度：-5°CDB，-5.5°CWB➢需4管系统或2管系统➢热泵运行或热水系统➢运用单独转换阀门，共享末端设备➢最高室外温度：25°C➢最低室外温度：-15°C运行控制➢长时间的矫正和压力控制对控制及回油量有很高要求➢控制比较复杂➢为了稳定的运行，室内温度范围必须在15°C-25°C范围内➢可通过末端设备控制主机设备启停，各房间温度可独立调整➢不需根据容量选择来稳定运行的控制一拖多系统约克冷水机组结构综述因管路流动高压氟利昂，所有管路需高质量的铜管、特殊的制冷剂管网接头及需要保湿，以防泄露。

冷水机组可置于屋顶平台、落地或阳台、挂墙，新风机组及风机盘管均可吊顶暗装，水管系统更易安装和维护氟里昻管路系统由于室内机与室外机之间必须由氟管路连接，管路越长，沙眼等漏点出现机率将大大增加，无检测措施，易造成氟泄露，造成很大损失，并严重影响空调效果。

氟管路越长，由于其压力要在十几公斤以上，管路末端压力很难均衡，压力不均衡，导致空调效果很差。

风冷热泵与VRV多联机对比分析随着科技的不断发展，人们生活水平的提高，空调产品的种类也越来越多样化。

目前，市场上风冷热泵和VRV多联机是最为常见的两种中央空调产品。

本文将对这两种产品进行比较分析，以帮助消费者了解它们各自的优缺点。

1. 性能比较风冷热泵是冷热两用的集中供暖和供冷的高效节能设备，可将空气中的热量抽取出来，向室内输送，实现供热和供冷的效果。

而VRV多联机则是一种用于中央空调的高端产品，采用变频压缩机，可调节压缩机转速，根据室内温度变化进行智能调节，在保证舒适的同时，可实现节能。

根据数据显示，VRV 多联机的能效比可以高达4.5以上，远远超过了普通的中央空调。

2. 设计比较风冷热泵和VRV多联机的设计有着明显的不同。

风冷热泵采用单元式设计，每个单元可满足一定范围的供暖和供冷，可根据不同的需求进行多个单元的组合，从而构成一套彻底的集中供暖和供冷的系统。

而VRV多联机则采用模块化设计，通过运用空气调节模块和蒸发模块的不同组合形式，可实现多个房间的独立控制，即各个房间可以独立设置温度和空气流量，从而提高了舒适度。

3. 维护比较风冷热泵和VRV多联机在维护方面也存在一些不同。

风冷热泵如遇到故障，需要人工进行维护，一旦维修故障，可能会影响整个系统的使用。

而VRV多联机的维护相对简单，大多数故障和异常情况都可以通过远程监控和管理系统进行及时检测和排除。

此外，VRV多联机的部件比较独立，如同一个小型机组，如果单个模块故障，可以进行单独更换，不会影响其他模块的使用。

4. 成本比较从成本角度来看，风冷热泵和VRV多联机的差别也比较明显。

从购买角度来看，风冷热泵的价格较低，适合经济条件较一般的小型家庭使用，而VRV多联机的价格相对较高，适合面积较大的场所使用。

从长期角度来看，VRV多联机的能效比较高，运行成本也会相应低一些，而风冷热泵在耐用性和寿命方面稍逊于VRV多联机。

综上所述，风冷热泵和VRV多联机各自有着自己的优点和不足。

VRV与风冷热泵比较风冷冷热水空调与VRV空调比较从经济性、可调节性、安全可靠性、可操作性、维保方便性等方面进行分析比较，认为风冷冷热水中央空调系统比采用VRV系统更有优势。

1、空调方案的技术经济比较根据厂家样本提供的资料计算，VRV系统室外机能效比最大为2.827(46HP)；最小为2.58(12HP&24HP)，远小于中央空调冷源能效比COP=3.33，这主要是因为VRV系统采用冷媒直接在室内蒸发与空气换热，而中央空调系统采用冷冻水在室外首先与冷媒换热，然后在室内与空气换热，所决定的，所以本工程中央空调运行成本较VRV系统运行成本低。

在大中型中央空调系统中，风冷冷热水空调系统，无论一次性投资还是长期运行费用均较采用VRV系统成本低，因此，从经济性层面来讲，推荐采用中央空调系统。

2、空调系统可调节性比较VRV系统采用变频控制，从52~210Hz分29~35个档位，负荷容量调节范围10~100% ，能很好地适应室外负荷的变化。

中央空调系统采用若干台主机，每台主机两个机头，每个压缩机可分为四档：0-25-50-75-100，整个中央空调冷源可分为许多个档位，负荷容量调节范围0~100% ，也能很好地适应室外负荷的变化。

从以上分析可以看出，中央空调系统在适应室外负荷变化的灵敏度方面较VRV系统低，但负荷调节范围比VRV系统稍广，因此，从可调节性层面来讲，中央空调系统和VRV 系统各具优势，VRV系统更适合于要求温度波动较小的场合。

3、空调系统安全可靠性比较中央空调系统冷源由若干套相互独立而又紧密联系的系统组成，系统可互为备用，室内采用分散式全空气系统，末端设备之间可以起到互为备用的目的。

空调冷水系统管径大于50毫米全部焊接，经试压验收合格后，可确保使用期内不发生泄漏；空调凝结水管均置于房之外，不会对用房造成威胁。

VRV系统为全分散式系统，一套系统发生故障不会影响其它系统的使用，系统很难互为备用；系统管路为铜管，流体为制冷剂，高压管压力非常大，很容易发生系统泄漏；凝结水管很难置于用房之外，容易泄漏对用房造成威胁。

水源热泵空调系统与VRV空调系统之比较水源热泵空调系统与VRV空调系统之比较摘要：随着人们生活水平的不断提高，空调已经成为人们日常生活必不可少的一部分。

而现在存在着很多种不同的空调系统形式，那么人们对于空调的选择也越来越多。

本文介绍水源热泵空调系统和VRV空调系统的背景，系统组成，对环境的影响以及这两个系统的比较。

关键词：水源热泵空调；VRV空调；比较；环境影响中图分类号： TU831.3文献标识码： A引言近年来随着我国经济建设的迅速发展，公共建筑对中央空调系统的需求正不断增加，随着人民生活水平的提高和住房面积的改善，空调更加普及，而空调能耗很大，近年来夏季高温持续，全国大部分地区电力供应严重不足，导致部分时段错峰，甚至轮流拉闸限电。

因此，空调系统节能降耗已成为业内人士关注和研究的重要课题。

一、空调系统背景（一）、水源热泵空调系统的发展现状最早的地下水源热泵系统应用于1948年美国俄勒冈州波特兰市联邦大厦、Commonwealth Building），国内近几年，在山东；河南；湖北；辽宁；黑龙江；北京和河北等地已有100多个利用地下水的水源热泵工程在投入使用，总的供热和空调面积达到100余万m2。

到2012年底，全国已拥有100多套地下水源热泵供热/制冷系统。

当前，随着我国经济的高速增长，社会购买力的大大增强，水源热泵的高初投资问题对其应用的影响将越来越小。

而且，科技的发展使得水源热泵的技术更加成熟，使用成本下降。

因此，水源热泵系统凭借其显著的节能环保特性及投资经济性的优势而具有相当大的市场潜力。

（二）、VRV空调系统背景VRV空调系统是家用中央空调的主要机型之一,具有系统简单；结构紧凑；节能；舒适等优点,各个房间独立调节；运行,能满足不同房间不同空调负荷的要求。

自20世纪80年代诞生以来,在国内外市场上获得了广泛的重视和应用。

VRV空调系统依赖于机电方面的变频技术而产生的空调系统设计安装方式。

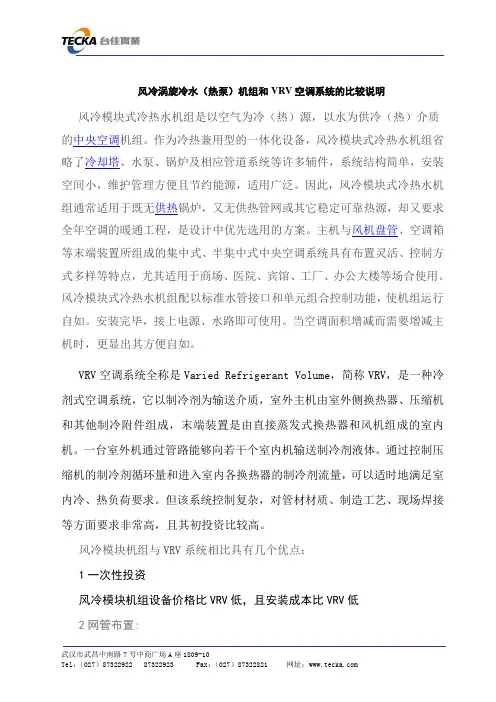

风冷涡旋冷水（热泵）机组和VRV空调系统的比较说明风冷模块式冷热水机组是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组。

作为冷热兼用型的一体化设备，风冷模块式冷热水机组省略了冷却塔、水泵、锅炉及相应管道系统等许多辅件，系统结构简单，安装空间小，维护管理方便且节约能源，适用广泛。

因此，风冷模块式冷热水机组通常适用于既无供热锅炉，又无供热管网或其它稳定可靠热源，却又要求全年空调的暖通工程，是设计中优先选用的方案。

主机与风机盘管、空调箱等末端装置所组成的集中式、半集中式中央空调系统具有布置灵活、控制方式多样等特点，尤其适用于商场、医院、宾馆、工厂、办公大楼等场合使用。

风冷模块式冷热水机组配以标准水管接口和单元组合控制功能，使机组运行自如。

安装完毕，接上电源、水路即可使用。

当空调面积增减而需要增减主机时，更显出其方便自如。

VRV空调系统全称是Varied Refrigerant Volume，简称VRV，是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。

一台室外机通过管路能够向若干个室内机输送制冷剂液体。

通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。

但该系统控制复杂，对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。

风冷模块机组与VRV系统相比具有几个优点：1一次性投资风冷模块机组设备价格比VRV低，且安装成本比VRV低2网管布置:风冷模块机组系统以对环境无污染且价格低廉的水为介质，通过镀锌钢管输送到未端，镀锌管价格相对较低，管道保温要求不高。

VRV的制冷剂通过钢管输送至末端，钢管价格昂贵，且室外机可连接的盘管数量有限，对于大面积的高层建筑，需设置多套系统。

管传热系数大，对保温材料的保温性能及厚度要求高。

VRV系统接点多，容易导致氟利昂的泄漏，同时也会因此形成冰堵，阻碍制冷剂的循环，影响机组制冷（热）。

风冷冷热水空调与VRV空调比较从经济性、可调节性、安全可靠性、可操作性、维保方便性等方面进行分析比较，认为风冷冷热水中央空调系统比采用VRV系统更有优势。

1、空调方案的技术经济比较根据厂家样本提供的资料计算，VRV系统室外机能效比最大为2.827(46HP)；最小为2.58(12HP&24HP)，远小于中央空调冷源能效比COP=3.33，这主要是因为VRV系统采用冷媒直接在室内蒸发与空气换热，而中央空调系统采用冷冻水在室外首先与冷媒换热，然后在室内与空气换热，所决定的，所以本工程中央空调运行成本较VRV系统运行成本低。

在大中型中央空调系统中，风冷冷热水空调系统，无论一次性投资还是长期运行费用均较采用VRV系统成本低，因此，从经济性层面来讲，推荐采用中央空调系统。

2、空调系统可调节性比较VRV系统采用变频控制，从52~210Hz分29~35个档位，负荷容量调节范围10~100% ，能很好地适应室外负荷的变化。

中央空调系统采用若干台主机，每台主机两个机头，每个压缩机可分为四档：0-25-50-75-100，整个中央空调冷源可分为许多个档位，负荷容量调节范围0~100% ，也能很好地适应室外负荷的变化。

从以上分析可以看出，中央空调系统在适应室外负荷变化的灵敏度方面较VRV系统低，但负荷调节范围比VRV系统稍广，因此，从可调节性层面来讲，中央空调系统和VRV 系统各具优势，VRV系统更适合于要求温度波动较小的场合。

3、空调系统安全可靠性比较中央空调系统冷源由若干套相互独立而又紧密联系的系统组成，系统可互为备用，室内采用分散式全空气系统，末端设备之间可以起到互为备用的目的。

空调冷水系统管径大于50毫米全部焊接，经试压验收合格后，可确保使用期内不发生泄漏；空调凝结水管均置于房之外，不会对用房造成威胁。

VRV系统为全分散式系统，一套系统发生故障不会影响其它系统的使用，系统很难互为备用；系统管路为铜管，流体为制冷剂，高压管压力非常大，很容易发生系统泄漏；凝结水管很难置于用房之外，容易泄漏对用房造成威胁。

一、风冷热泵风冷热泵为一台或多台主机并联，通过水泵、水管连接整栋楼的空调末端；主要由风冷热泵主机、膨胀水箱、水泵、水处理装置、水过滤器、管道阀门、空调末端等部分组成。

风冷热泵冷热水机组作为中央空调的冷热源，其优点是一机二用，在机组内部至少增加了一个四通换向阀，能做到制冷和制热工况的切换，提高了机组的利用率。

制冷时，冷凝器采用风冷，省去了水冷冷水机组所需的冷却水系统；制热时，采用热泵运行方式。

在夏季机组处于制冷状态，制冷剂的流程为：压缩机排气口高温高压气体→四通换向阀→翅片式换热器高压过冷液体→单向阀1→储液罐-干燥过滤器→视镜→膨胀阀低温低压液体→单向阀4→蒸发器低温低压气体→四通换向阀→气液分离器→压缩机吸气口。

在冬季机组处于制热状态，制冷剂的流程为：压缩机排气口高温高压气体→四通换向阀→蒸发器高压过冷液体→单向阀 2 →储液罐→干燥过滤器→视镜→膨胀阀低温低压体→单向阀3→翅片式换热器→低温低压气体→四通换向阀→气液分离器→压缩机吸气口。

二、VRV系统VRV系统即一台室外机配置多台室内机，通过改变制冷剂流量能适应各房间负荷变化的直接膨胀式空气调节系统。

通过控制压缩机的冷媒循环量以及进入室内机的冷媒流量，来满足系统对冷热需求的负荷与输出。

VRV的原理：VRV系统主要由室内机、室外机、冷媒管以及控制部分组成。

室内机是VRV系统的末端装置部分，它是一个带蒸发器和循环风机的机组，与我们常见的分体空调室内机的原理完全相同。

当整个系统的负荷需求下降或者增加时，则室外机对压缩机的冷媒循环量进行控制。

VRV系统中，有两个部件是必不可少的：1：变频压缩机；2：电子膨胀阀。

目前智能变频多联机，这是国内大量使用的多联机系，这种系统一般采用双压缩机，一台定频，一台变频，在部分室内机开启的情况下，能效比较满负荷时高。

在部分负荷时，室外机可以在室内外机的容量配比系数135%以内运行（注：多数厂家不允许超配130%）。

三、风冷热泵与VRV多联机的比较冷却方式：多联机系统：冷媒→空气，一次换热，换热效率高。

2001年6月版投标材料VRV系统与风冷热泵冷（热）水机组比较（草稿）
1、从设备的初投入上看，采用VRV系统的设备投入将远远大于采用风冷
热泵机组的投入。

例如：某一小型网络中心，中央空调项目(制冷量约为50000kcal/h)，采用风冷泵机组的设备报价约为14万左右（包安装）。

而采用VRV系统的设备，报价约为25-30万元左右（包安装）。

2、从设备安装上看VRV系统，由于采用氟利昂直接送入室内蒸发制冷而
省去了中间载冷剂，无载冷剂输送泵。

但氟利昂管路系统也需安装施工。

另外，以大金公司为例，与机组配套的管路系统及控制装置，通常是不包含在设备价格中，且管路系统现场施工存在非常多的安全隐患，如：泄露、假焊、虚焊及细小异物进入管路系统，现场灌注制剂时，非常难保证制冷系统内干燥程度，即制冷系统有可能出现冰堵的危险。

而风冷热泵机组的制冷系统集中于主机内且机组出厂前进行了一系列的检测，如：气密性实验、真空度实验等，可确保制冷系统安全稳定。

3、我公司目前生产的风冷热泵机组采用双膨胀阀系统，即制冷与制热时分
开使用，这样可提高机组对工况变化的适应性，充分保证机组制冷与制热性能。

4、由于VRV系统氟利昂的输送是依靠压缩机来输送，所以VRV系统的管
路系统不能太大，太复杂，这也就限制了单套VRV系统的最大供冷量。

对于大工程，若要采用VRV系统，就必须增加系统数量，给管理带来了一定的复杂性，也增加了将来的故障率。

而采用风冷热泵机组则只需一套管路水系统与主机匹配，操作管理非常方便。

水源热泵空调系统与VRV空调系统比较序号水源热泵中央空调系统VRV 空调系统1 真正可以回收废热节能的中央空调系统。

功率系数可达4.9。

不是真正的中央空调，是?改型?的分体家用空调。

功率系数低,一般为2.8 左右。

2 因为机组在室内，受外界环境影响小，而且是完全密闭的循环系统，即使在酷暑或严冬都可以满足制冷或制热要求。

机组在室外受外界影响大。

因为VRV 系统室外主机为风冷热泵，所以其空调效果受外界环境影响大。

而且风冷热泵的出力与外界环境成反比，在冬季，其制热能力会随着外界温度降低而大幅下降；在夏季其制冷能力也随着外界温度升高而降低。

实际使用时效能比与样本比较要低很多。

3 因为没有室外机组，所以不会破坏该建筑物的外观，符合对建筑物空调机的安装法规制度。

不可避免要将主机放置在室外，或悬挂或落地，会影响建筑物的美观程度。

有时安装受到法规制度的限制。

4 该系统运行稳定、安全。

机组全部由工厂生产检测完毕才送到现场因为末端与主机之间有长达50 米的氟里昂管道相连，所以在运行过程中，容易因安装或震动产生制冷剂的泄露，特别分叉头很容易出问题。

现场大量焊接工作，给品质控制带来很多难题。

5 该系统维护保养方便，个别机组有问题，不会影响整个系统的运行，保养费用非常低。

系统维修复杂，因为末端与主机间由制冷剂管道相连，所以当机组出现故障时，必需中断整个系统的工作。

机组维修费用非常贵，同时因整个系统都是用氟里昂，因泄露而需要不断补充冷媒，光冷媒补充费用一项就非常昂贵。

系统控制部分非常复杂，易出故障，维修费很高。

6 该系统运行稳定使用寿命长。

在维护正常的情况下水源热泵机组可以使用20 年以上。

主机在室外，长期风吹雨打，暴晒暴冻，使系统寿命较短，通常在10 年以内，而且还要在保证制冷剂不泄露的情况下。

7 已在美洲、澳洲、欧洲运行了40多年，系统非常成熟，在国内也已有10 多年的使用经验。

该系统推出至今只有几年时间。

尤其在人口密集的公共场所，系统的安全运行是最重要的。

空气能热泵家用中央空调与家用VRV中央空调性能对比（PHNIX）空气能热泵家用中央空调“金刚”系列是（PHNIX）芬尼克兹根据中国幅员辽阔，南北气候差异大的特点，专门针对日益提高的中国高端家庭的全面供暖、制冷及热水高档消费需求，以及越来越高的国际环保节能的流行趋势而量身订做的一款集中央空调和生活热水于一体的综合解决方案。

具有高效、环保、节能等特点。

它率先采用R410a环保冷媒，具有优良的低温制热性能，即使在-15℃的环境下人能正常工作，是一款跨越多种气候条件工作的全能型热泵。

尤其适合作为地暖热源取代传统的集中供暖或锅炉系统对房间加热，运行效率更高，舒适性更佳。

对比已经在中国空调行业发展了30年的变频空调，PHNIX的“金刚”有哪些优势呢？1能效“金刚”1）高效套管换热器：采用公司拥有自主知识产权的高效套管热式换热器。

盘管采用内螺纹外翅片铜管，换热面积为普通铜管的3.6倍，螺旋结构设计使管内水高速紊流，保证制冷剂充分蒸发或冷凝换热效率高。

2）冷却水回路和冷媒回路逆流布置，保证了出口冷媒过冷度，相应提高系统效率。

VRV系统的变频技术只能分布达到容量输出，压缩机的“启动---停放过程”消耗更多的能量，季节能效比降低。

VRV中央空调VRV系统只能分步达到容量输出，压缩机的“启动---停止过程”消耗更多的能量，从而降低了系统的季节能效比。

2安全“金刚”1）运转安全：机组设置了冷冻水低温、压缩机排气压力、压缩机吸气压力、压缩机温度、蒸发器温度、电源缺相错相等多重保护，保证机组在恶劣工况下的安全运行。

2）创新安全：采用热泵技术采暖火加热热水，在此过程中无燃烧，无废弃物产生，消除了普通热水器中有易燃、易爆、触电等安全隐患。

3）采用R410冷媒，稳定、无毒，同时由于不含氯元素，故不会与臭氧发生反应，既不会破坏臭氧层。

VRV中央空调VRV系统由于管道接头较多，发生冷媒泄漏会对环境造成一定影响。

制冷系统一旦出现一处泄漏，故障排查很不易（制冷剂在制冷空间多数在吊顶里面，还有穿越墙体的管道泄露不易检测，难以维修，初始安装也极其不便。
