机械设计基础 第10章 螺纹连接与键连接3

机械设计基础第10章联接习题解答10-1 试证明具有自锁性的螺旋传动，其效率恒小于50%。

证：η=tg ψ/tg （ψ+ρ） 自锁条件ψ≤ρη≤tg ψ/tg 2ψ=（1-tg 2ψ）/2≤0.5 即50%10-2 试计算M20、M20*1.5螺纹的升角，并指出哪种螺纹的自锁性较好。

解: M20 粗牙螺纹 d 2=18.376 P=s=2.5 ψ=tg -1s/(πd 2)=2.48°M20*1.5 细牙螺纹 d 2=19.026 P=s=1.5 ψ=1.44°∴ 细牙螺纹自锁效果好10-3 求螺栓所产生的拉应力为若干？螺栓会不会损坏?解: 材料35 σB =530MPa σS =315MPa (表9-1 p123)螺栓M8 d 1=6.647 d 2=7.188 P=1.25 (表10-1 p135) ψ=3.1683° f ’=0.1 ρ’=tg -1f ’=5.7106°螺母M8 d 0=9 d w =11.5 r f =(d w +d 0)/4=5.125螺纹拧紧时 T=F a [d 2tg(ψ+ρ’)/2+f c r f ]=FL (参考例10-2 p140) ∴ F a =2FL/[ d 2tg(ψ+ρ’) +2f c r f ]=25500 N==214d F a πσ734.85 MPa >σS 螺栓会损坏10-4解: Fa=100kN 梯形螺纹 d=70 d 2=65 P=10 n=4︒==-083.1121d nP tg πψ ρ’=5.711° (1) 648.0)(='+=ρψψηtg tg (2) 86.980)(22='+=ρψtg d F T a Nm (3) 螺杆每转1转 工作台升高S=nP=40螺杆转速 n 杆=υ/S=800/40=20 r/min螺杆功率 W n TT P 205430===杆杆πω (4) 工作台下降时06.305)(22Nm ＞tg d F T a ='-='ρψ 阻力矩(制动力矩) 10-5 求允许的牵引力。

机械设计基础(杨可桢版)1-18章答案(全)机械设计基础习题答案第八章回转件的平衡8-1解：依题意该转子的离心力大小为该转子本身的重量为则，即该转子的离心力是其本身重量的倍。

8-2答：方法如下：（ 1）将转子放在静平衡架上，待其静止，这时不平衡转子的质心必接近于过轴心的垂线下方；（ 2）将转子顺时针转过一个小角度，然后放开，转子缓慢回摆。

静止后，在转子上画过轴心的铅垂线1；（ 3）将转子逆时针转过一个小角度，然后放开，转子缓慢回摆。

静止后画过轴心的铅垂线2；（ 4）做线1和2的角平分线，重心就在这条直线上。

8-3答：（ 1）两种振动产生的原因分析：主轴周期性速度波动是由于受到周期性外力，使输入功和输出功之差形成周期性动能的增减，从而使主轴呈现周期性速度波动，这种波动在运动副中产生变化的附加作用力，使得机座产生振动。

而回转体不平衡产生的振动是由于回转体上的偏心质量，在回转时产生方向不断变化的离心力所产生的。

（2）从理论上来说，这两种振动都可以消除。

对于周期性速度波动，只要使输入功和输出功时时相等，就能保证机械运转的不均匀系数为零，彻底消除速度波动，从而彻底消除这种机座振动。

对于回转体不平衡使机座产生的振动，只要满足静或动平衡原理，也可以消除的。

（3）从实践上说，周期性速度波动使机座产生的振动是不能彻底消除的。

因为实际中不可能使输入功和输出功时时相等，同时如果用飞轮也只能减小速度波动，而不能彻底消除速度波动。

因此这种振动只能减小而不能彻底消除。

对于回转体不平衡产生的振动在实践上是可以消除的。

对于轴向尺寸很小的转子，用静平衡原理，在静平衡机上实验，增加或减去平衡质量，最后保证所有偏心质量的离心力矢量和为零即可。

对于轴向尺寸较大的转子，用动平衡原理，在动平衡机上，用双面平衡法，保证两个平衡基面上所有偏心质量的离心力食量和为零即可。

8-4图 8 . 7解：已知的不平衡质径积为。

设方向的质径积为，方向的质径积为，它们的方向沿着各自的向径指向圆外。

第10章连接10-1 试证明具有自锁性的螺旋传动，其效率恒小于50％。

证明：螺旋传动的效率，自锁时有螺旋升角小于等于当量摩擦角，即ψρ'≤，故有，则：其中，。

因此，。

命题得证。

10-2 试计算M120、M20×1.5螺纹的升角，并指出哪种螺纹的自锁性较好。

解：M20螺纹的螺距p＝2.5 mm，由于相同公称直径情况下，螺距小则螺纹升角小，因此M20×1.5的螺纹自锁性较好。

10-3 用12英寸扳手拧紧M8螺栓。

已知螺栓力学性能等级为4.8级，螺纹间摩擦系数f＝0.1，螺母与支承面间摩擦系数f0＝0.12，手掌中心至螺栓轴线的距离l＝240 mm。

试问当手掌施力125 N时，该螺栓所产生的拉应力为若干？螺栓会不会损坏？（由设计手册可查得M8螺母dw＝11.5 mm，d0＝9 mm）。

解：查取手册可知M8螺栓的有关几何参数：螺距p＝1.25 mm，中径d2＝7.188 mm，小径d1＝6.647 mm则其螺纹升角：当量摩擦角：拧紧螺母时力矩：，且T＝FL，代入数据可得此时的轴向载荷：根据已知螺栓等级可得，该螺栓的屈服极限为。

拉应力：因此螺栓会损坏。

10-4 一升降机构承受载荷Fa为100 kN，采用梯形螺纹，d＝70 mm，d2＝65 mm，P＝10 mm，线数n＝4。

支承面采用推力球轴承，升降台的上下移动处采用导向滚轮，它们的摩擦阻力近似为零。

试计算：（1）工作台稳定上升时的效率，已知螺旋副当量摩擦系数为0.10。

（2）稳定上升时加于螺杆上的力矩。

（3）若工作台以800 mm／min的速度上升，试按稳定运转条件求螺杆所需转速和功率。

（4）欲使工作台在载荷Fa作用下等速下降，是否需要制动装置？加于螺杆上的制动力矩应为多少？图10-1解：（1）梯形螺纹的螺纹升角：当量摩擦角：故工作台稳定上升时的效率：。

（2）稳定上升时加于螺杆的力矩：。

（3）螺杆的转速：所需的功率：。

（4）由（1）可知螺纹升角＞当量摩擦角，该梯形螺旋副不具有自锁性。

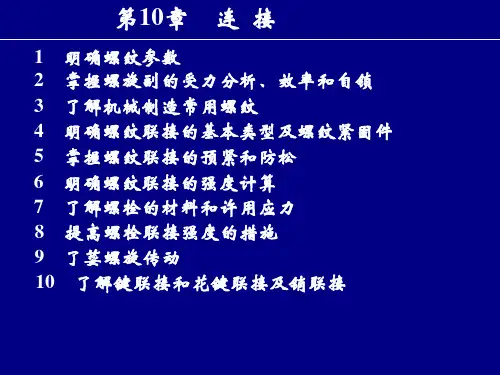

第10章连接10.1复习笔记【通关提要】本章介绍了零件连接形式：螺纹连接、键连接和销连接，主要阐述了螺纹的类型和几何参数、螺纹连接的基本类型、螺栓连接的受力分析和强度计算、螺旋传动、键连接的类型和强度计算以及销连接。

学习时需要重点掌握螺栓连接的受力分析和强度计算、键连接的强度计算，此处多以计算题的形式出现；熟练掌握螺纹和螺纹连接的类型和应用、提高螺纹连接强度的措施、键连接的类型、应用及布置等内容，多以选择题、填空题、判断题和简答题的形式出现。

复习时需把握其具体内容，重点记忆。

【重点难点归纳】一、螺纹参数（见表10-1-1）表10-1-1螺纹的分类和几何参数二、螺旋副的受力分析、效率和自锁（见表10-1-2）表10-1-2螺旋副的受力分析、效率和自锁三、机械制造常用螺纹（见表10-1-3）表10-1-3机械制造常用螺纹四、螺纹连接的基本类型及螺纹紧固件（见表10-1-4）表10-1-4螺纹连接的基本类型及螺纹紧固件五、螺纹连接的预紧和防松1．拧紧力矩（见表10-1-5）表10-1-5拧紧力矩2．螺纹连接的防松（见表10-1-6）表10-1-6螺纹连接的防松六、螺栓连接的强度计算（见表10-1-7）表10-1-7螺栓连接的强度计算七、螺栓的材料和许用应力1．材料螺栓的常用材料为低碳钢和中碳钢，重要和特殊用途的螺纹连接件可采用力学性能较高的合金钢。

2．许用应力及安全系数许用应力及安全系数可见教材表10-7和表10-8。

八、提高螺栓连接强度的措施（见表10-1-8）表10-1-8提高螺栓连接强度的措施九、螺旋传动螺旋传动主要用来把回转运动变为直线运动，其主要失效是螺纹磨损。

按使用要求的不同可分为传力螺旋、传导螺旋和调整螺旋。

1．耐磨性计算（1）通常是限制螺纹接触处的压强p，其校核公式为p＝F a/（πd2hz）≤[p]式中，F a为轴向力；z为参加接触的螺纹圈数；h为螺纹工作高度；[p]为许用压强。

（2）确定螺纹中径d2的设计公式①梯形螺纹d≥2②锯齿形螺纹2d≥其中，φ＝H/d2，z＝H/P，H为螺母高度；梯形螺纹的工作高度h＝0.5P；锯齿形螺纹的工作高度h＝0.75P。

第10 章 螺纹连接与螺旋传动四、简答题2.螺纹为什么要防松？防松方法有哪些？各适用于什么场合？答：用于联接的普通螺纹一般都具有自锁性，在静载荷作用下不会自动松脱。

但在（1）冲击、振动或变载荷下，螺纹副和支承面间的磨擦力会下降；（2）在温度变化中，联接件与被联接件之间的温度变形有差异，或发生蠕变，使预紧力或摩擦力减小，甚至松脱。

因此在设计时就应注意螺纺联接的防松问题。

防松的根本问题是阻止螺纹副的相对转动。

具体防松措施有三种：（1）摩擦防松（弹簧垫圈、双螺母、尼龙圈锁紧螺母等）；（2）机械防松（开口销与槽形螺母、止动热圈等）；（3）破坏性防松（冲击、粘合等）。

机械防松和摩擦防松称为可拆卸防松，而破坏性防松称为不可拆卸防松。

五、计算题2．用两个10M 的螺钉固定一牵曳钩，若螺钉材料为Q235，装配时控制预紧力，接合面磨擦系数15.0=f ，求其允许的牵曳力。

、解：解 查教材表10-6得 Q235的屈服极限MPa S 235=σ，查教材表10-6得，当控制预紧力时，取安全系数3.1=S 由许用应力 MPa S S 1813.1235][===σσ查教材表10-1得 10M 的小径mm d 376.81= 由公式[]σπσ==4/3.121d F a e 得 预紧力 N d F a76683.14376.81813.14/][221=⨯⨯⨯==ππσ由题图可知1=m ，螺钉个数2=z ，取可靠性系数3.1=C 牵曳力 N Cmf zF F a 17703.115.0176682=⨯⨯⨯==3.两根梁用8个6.8级普通螺栓与两块钢盖板相联接，梁受到的拉力kN 40=F ，摩擦系数15.0=f ，控制预紧力。

试确定所需螺栓直径。

FF解：已知螺栓数目8z =，结合面数2m =,取防滑系数 1.2f k =,则螺栓所需预紧力F’为1.240000'20000..0.1582t K F F N z m μ⨯===⨯⨯查表10-6得240s Mpa σ=，安全系数 1.3s S =，则得[]240/1.3184.6S s S Mpa σσ===所需螺栓直径：14 1.32000013.4184.6d mm π⨯⨯==⨯圆整后得螺栓尺寸16d mm =,故螺纹为M16.4.图示的凸缘联轴器，材料为HT200，用8个M16的螺栓联接，螺栓性能等级为8.8级。
