化工工艺流程图符号图例.

补充：基础理论知识1、石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：●加快生产速度，降低生产成本，提高产品数量和质量。

●降低劳动强度，改善劳动成本。

●确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货范围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2) 所有阀门及其类型（仪表阀门除外）；3) 管道上管道等级变化时，要用分界线标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形”的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。

工艺流程图图标、符号、图示、标志及含义画法设备布置图的画法1）视图表示方法比例与图幅，分区，视图配置2）设备表示方法定型设备和非定型设备；同一位号的多台设备，在图上可画出一台设备的外形，其他的可以只画出基础或用双点画线的方框表示；设备一览表。

特征管口的方位角2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平面图和I-I剖面图。

按工艺要求，冷凝器E0401架空，其物料出口的管口高于真空受液槽V0408A和V0408B的进料口，物料可以自流到V0408A 和V0408B中，为便于E0401的支承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。

为满足操作维修要求，各设备之间留有必要的间距。

剖面图表达了室内设备在立面上的位置关系，剖面图的剖切位置在平面图上I-I处，蒸馏釜和真空受槽A和B布置在标高为5m的楼面上，冷凝器布置在标高为6.95m处。

3、管道布置图3.1、管道布置图的图示1)一组视图用平面图、剖视图等表示整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2)尺寸标注管道管件、阀门、控制点等的平面位置尺寸和标高以及建筑物轴线编号、设备位号及说明等。

3)指北针表示管道安装的方位基准。

4)标题栏注写图名、图号、比例、修改、签字等。

5)管口表在图纸右上角，列出与所有设备管口有关内容的管口表。

3.2、管道的图示方法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换高清大图管道的连接画法管道用三通的表示法各种管道的画法c.管道附件的画法示例：根据图（a）所示管道（装有阀门）轴测图画出其平面图和立面图。

分析：该段管道有两部分，主管道的走向为自下向上一向后一向左一向上一向后；支管向左。

管道上有四个截止阀，上部两个阀的手轮朝上（阀门与管道为法兰连接），中间一个阀的手轮朝右（阀门与管道为螺纹连接），下部一个阀的手轮朝前（阀门与管道为法兰连接）。

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。

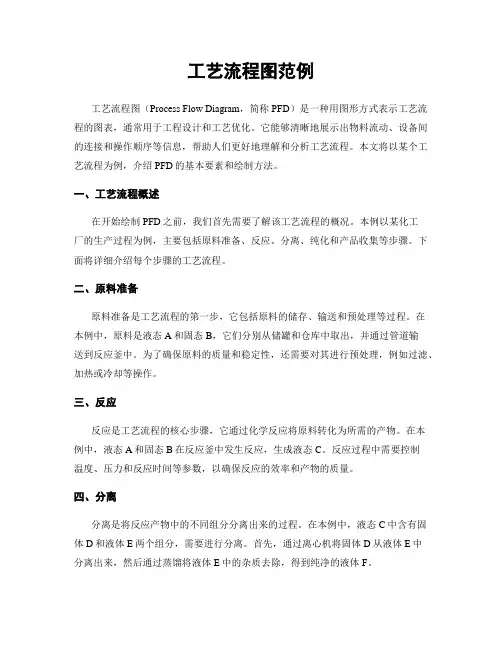

工艺流程图范例工艺流程图（Process Flow Diagram，简称PFD）是一种用图形方式表示工艺流程的图表，通常用于工程设计和工艺优化。

它能够清晰地展示出物料流动、设备间的连接和操作顺序等信息，帮助人们更好地理解和分析工艺流程。

本文将以某个工艺流程为例，介绍PFD的基本要素和绘制方法。

一、工艺流程概述在开始绘制PFD之前，我们首先需要了解该工艺流程的概况。

本例以某化工厂的生产过程为例，主要包括原料准备、反应、分离、纯化和产品收集等步骤。

下面将详细介绍每个步骤的工艺流程。

二、原料准备原料准备是工艺流程的第一步，它包括原料的储存、输送和预处理等过程。

在本例中，原料是液态A和固态B，它们分别从储罐和仓库中取出，并通过管道输送到反应釜中。

为了确保原料的质量和稳定性，还需要对其进行预处理，例如过滤、加热或冷却等操作。

三、反应反应是工艺流程的核心步骤，它通过化学反应将原料转化为所需的产物。

在本例中，液态A和固态B在反应釜中发生反应，生成液态C。

反应过程中需要控制温度、压力和反应时间等参数，以确保反应的效率和产物的质量。

四、分离分离是将反应产物中的不同组分分离出来的过程。

在本例中，液态C中含有固体D和液体E两个组分，需要进行分离。

首先，通过离心机将固体D从液体E中分离出来，然后通过蒸馏将液体E中的杂质去除，得到纯净的液体F。

五、纯化纯化是进一步提高产物纯度的过程。

在本例中，液体F需要经过结晶和过滤等操作，去除其中的杂质和固体颗粒，得到纯净的固体G。

纯化过程中需要控制温度、过滤速度和结晶时间等参数，以确保纯净度的要求。

六、产品收集产品收集是工艺流程的最后一步，它包括对纯净的固体G进行收集和包装。

在本例中，固体G通过输送带或管道输送到收集仓中，然后进行包装和标识，最终成为最终产品。

七、PFD绘制方法在绘制PFD时，可以使用各种绘图软件或CAD工具。

以下是一种常用的绘制方法：1.确定绘图比例和画布大小，一般建议选择适当的比例，使得图形清晰可见。

化工制图第七章工艺流程图.txt你站在那不要动！等我飞奔过去！雨停了天晴了女人你慢慢扫屋我为你去扫天下了你是我的听说现在结婚很便宜，民政局9块钱搞定，我请你吧你个笨蛋啊遇到这种事要站在我后面！跟我走总有一天你的名字会出现在我家的户口本上。

本文由linyoufei1986贡献ppt文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

第七章工艺流程图第一节方案流程图第二节物料流程图第三节带控制点的工艺流程图北方民族大学化工学院1工艺流程图工艺流程图是用来表达化工生产工艺流程的设计文件。

工艺流程图是用来表达化工生产工艺流程的设计文件。

工艺流程图的工艺流程图图的化工流程图流程图工艺设计设计设计文件流程图的的工艺流程图的表达的。

2第一节方案流程图一、方案流程图的作用及内容作用——作用——表达物料从原料到成品或半成品的工艺过——表达物料从原料到成品或半成品的工艺过及所使用的设备和主要管线的设置情况。

程，及所使用的设备和主要管线的设置情况。

内容：内容：设备——用示意图表示生产过程中所使用的机器、——用示意图表示生产过程中所使用的机器①设备——用示意图表示生产过程中所使用的机器、设备；用文字、字母、数字注写设备的名称和位号。

设备；用文字、字母、数字注写设备的名称和位号。

工艺流程————用工艺流程线及文字表达物料由原②工艺流程——用工艺流程线及文字表达物料由原料到成品或半成品的工艺流程。

料到成品或半成品的工艺流程。

北方民族大学化工学院3第一节方案流程图设备位号工艺流程线设备用文字表明流程情况某物料残液蒸馏处理的工艺方案流程图北方民族大学化工学院4第一节方案流程图二、方案流程图的画法按照工艺流程的顺序，按照工艺流程的顺序，把设备和工艺流程线自左至右地展开画在一个平面上，并加以必要的标注和说明。

地展开画在一个平面上，并加以必要的标注和说明。

设备画法设备位号及名称的注写工艺流程线的画法要物料的工艺流程线，用箭头标明物料的流向，料的流向，并在流程线的起始和终了设备名称位置注明物料的名来源或去向。

CAD工艺流程图用图形符号。

3.3。

7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。

3。

3.8 常用管道支座、管架和支吊架图形符号宜符合表3。

3.8的规定.3.3。

8 常用管道支座、管架和支吊架图形符号宜符合表3.3。

8的规定。

3.3.9 常用检测、计量仪表的图形符号宜符合表3。

3.9的规定。

3。

3。

10 用户工程的常用设备图形符号宜符合表3。

3.10的规定。

4 图样内容及画法4.1 一般规定4。

1。

1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求.4.1。

2 图面应突出重点、布置匀称，并应合理选用比例,凡能用图样和图形符号表达清楚的内容不宜采用文字说明。

有关全项目的问题应在首页说明,局部问题应注写在对应图纸内。

4。

1。

3 图名的标注方式宜符合下列规定：1 当一张图中仅有一个图样时，可在标题栏中标注图名;2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。

4.1。

4 图面布置宜符合下列规定：1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制;2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；3 图样的说明应布置在图面右侧或下方。

4。

1.5 在同一套工程设计图纸中,图样线宽、图例、术语、符号等绘制方法应一致。

4。

1。

6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号（或编号）、材料名称、规格(或物理性能）、数量、单位、备注等栏。

4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明:”的形式书写，并用“1、2、3…”进行编号。

4.1。

8 简化画法宜符合下列规定：1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；2 两个及以上形状类似、尺寸不同的图形或图样,可绘制其中的一个,其余的可采用简化画法,但尺寸应标注清楚.4。
