开关柜带电局放培训材料

成套开关柜培训一、培训目的1. 提高对成套开关柜的认识和了解，包括成套开关柜的类型、结构和原理等。

2. 掌握成套开关柜的安装、调试和运行维护技能，能够熟练操作成套开关柜。

3. 加强安全意识，规范操作流程，确保员工的人身安全和设备运行稳定。

二、培训内容1. 成套开关柜的基本概念：介绍成套开关柜的定义、用途和分类，让学员对成套开关柜有一个整体的了解。

2. 成套开关柜的结构和原理：详细讲解成套开关柜的内部结构和工作原理，包括主体结构、功能模块和控制原理等。

3. 成套开关柜的安装与调试：重点培训成套开关柜的安装要点和调试方法，包括连接线路、验电测试和调试步骤等。

4. 成套开关柜的运行与维护：介绍成套开关柜的运行和维护常识，包括平时的检查、保养和故障排除等。

三、培训形式1. 理论教学：安排专业老师进行基础理论知识的讲解，采用多媒体教学方式，结合图表和实例进行深入浅出的讲解。

2. 实操演练：设置实验台和模拟实际操作的场景，让学员亲自操作成套开关柜，掌握正确的操作技巧和注意事项。

3. 自学复习：提供相关教材和资料，鼓励学员课后自行复习和总结，加深对成套开关柜知识的理解和记忆。

四、培训要求1. 参训人员：全公司所有相关人员都需要参加培训，包括技术人员、操作人员和维护人员等。

2. 学习态度：要求学员认真学习，积极参与，提出问题和建议，用心掌握成套开关柜的知识和技能。

3. 考核评定：设置培训考核，学员需要通过考核达到一定的成绩才能合格，形成合格证书。

五、培训效果1. 全面提升员工对成套开关柜的认识和操作技能，减少操作失误和设备故障，提高工作效率和设备稳定性。

2. 加强员工的安全意识，规范操作流程，降低事故风险，确保员工的人身安全和设备的安全运行。

3. 提高公司整体竞争力，增强员工的综合素质和技术水平，为公司的发展打下良好的基础。

通过本次成套开关柜的培训，相信能够有效提高员工的专业技能和安全意识，为公司的生产运营提供更加可靠的保障。

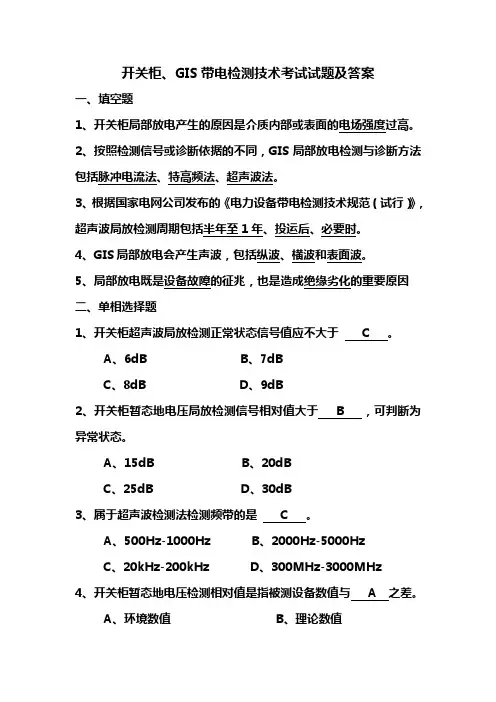

开关柜、GIS带电检测技术考试试题及答案一、填空题1、开关柜局部放电产生的原因是介质内部或表面的电场强度过高。

2、按照检测信号或诊断依据的不同，GIS局部放电检测与诊断方法包括脉冲电流法、特高频法、超声波法。

3、根据国家电网公司发布的《电力设备带电检测技术规范（试行）》，超声波局放检测周期包括半年至1年、投运后、必要时。

4、GIS局部放电会产生声波，包括纵波、横波和表面波。

5、局部放电既是设备故障的征兆，也是造成绝缘劣化的重要原因二、单相选择题1、开关柜超声波局放检测正常状态信号值应不大于 C 。

A、6dBB、7dBC、8dBD、9dB2、开关柜暂态地电压局放检测信号相对值大于 B ，可判断为异常状态。

A、15dBB、20dBC、25dBD、30dB3、属于超声波检测法检测频带的是 C 。

A、500Hz-1000HzB、2000Hz-5000HzC、20kHz-200kHzD、300MHz-3000MHz4、开关柜暂态地电压检测相对值是指被测设备数值与 A 之差。

A、环境数值B、理论数值C、相邻开关柜检测数值D、额定负荷下检测数值5、特高频传感器放置于下列哪个部位无法测到特高频信号 DA、盆式绝缘子B、观察窗C、互感器引线盘D、波纹管三、判断题1、环境温湿度与负荷水平对开关柜局部放电存在一定影响。

（√）2、对于开关柜内瓷绝缘子表面放电缺陷，暂态地电压检测比超声波检测更有效。

（×）3、采用暂态地电压检测法检测开关柜局部放电时，应将TEV传感器紧贴开关柜柜门。

（√）4、超声波检测法信号传播过程衰减大。

（√）5、GIS超声波检测法对自由颗粒缺陷的检测灵敏度较低。

（×）四、问答题1、根据国家电网公司发布的《电力设备带电检测技术规范（试行）》，暂态地电压检测原理是什么？答：局部放电发生时，在接地的金属表面将产生瞬时地电压，这个地电压将沿金属的表面向各个方向传播。

通过检测地电压实现对电力设备局部放电的判别和定位。

开关柜培训资料一、引言开关柜是电力系统中常见的电气设备，用于控制、保护和配电电能。

为了确保开关柜的安全运行和正确操作，进行开关柜培训是非常重要的。

本文将介绍开关柜的基本知识、操作流程以及常见故障排除方法，旨在匡助参预培训的人员全面了解开关柜的运行原理和操作要点。

二、开关柜的基本知识1. 开关柜的定义开关柜是一种用于控制和保护电气设备的装置，通常由电器元件、控制装置和配电系统组成。

2. 开关柜的分类根据使用场景和功能，开关柜可以分为低压开关柜、中压开关柜和高压开关柜。

其中，低压开关柜广泛应用于建造、工业和交通领域，中压开关柜主要用于配电系统，高压开关柜主要用于电力输配电系统。

3. 开关柜的组成开关柜由外壳、断路器、接触器、继电器、仪表、电源等组件组成。

外壳通常由金属材料制成，具有防护和隔离的功能。

三、开关柜的操作流程1. 开关柜的开启首先，确认开关柜的电源已经切断，并检查开关柜的外壳是否有任何损坏。

然后，使用合适的工具打开开关柜的门，确保门能够彻底打开并保持稳定。

2. 开关柜的检查在打开开关柜之前，需要进行一些必要的检查。

首先，检查开关柜内部是否有异物或者杂物，确保开关柜内部干净整洁。

然后，检查开关柜的连接路线和电器元件是否正常，如有异常情况需要及时处理。

3. 开关柜的操作根据实际需求，对开关柜进行相应的操作。

例如，打开或者关闭断路器、接通或者切断电源等。

在操作过程中，要注意操作的顺序和方法，确保操作的安全和正确性。

4. 开关柜的关闭操作完成后，需要将开关柜恢复到关闭状态。

首先，关闭断路器，并确保断路器已彻底断开电源。

然后，关闭开关柜的门，确保门能够彻底关闭并保持稳定。

四、开关柜的常见故障排除方法1. 开关柜无法启动可能原因：电源故障、控制路线故障、电器元件损坏等。

解决方法：检查电源是否正常，检查控制路线是否连接正确，检查电器元件是否损坏，并进行相应的修复或者更换。

2. 开关柜发生漏电可能原因：绝缘损坏、接线松动等。

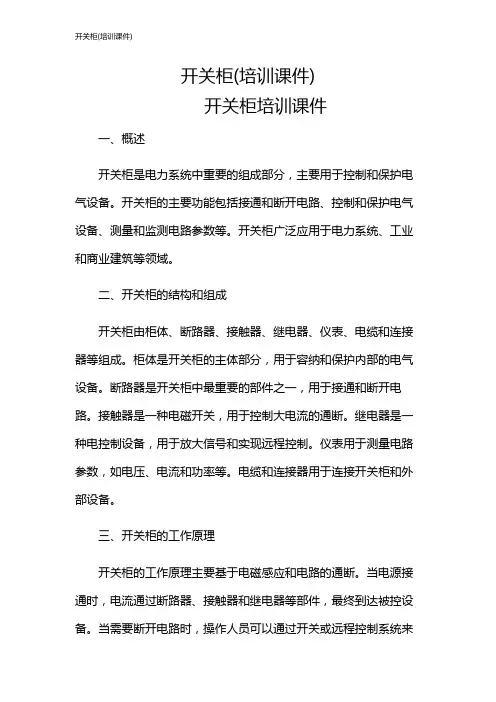

开关柜(培训课件)开关柜培训课件一、概述开关柜是电力系统中重要的组成部分，主要用于控制和保护电气设备。

开关柜的主要功能包括接通和断开电路、控制和保护电气设备、测量和监测电路参数等。

开关柜广泛应用于电力系统、工业和商业建筑等领域。

二、开关柜的结构和组成开关柜由柜体、断路器、接触器、继电器、仪表、电缆和连接器等组成。

柜体是开关柜的主体部分，用于容纳和保护内部的电气设备。

断路器是开关柜中最重要的部件之一，用于接通和断开电路。

接触器是一种电磁开关，用于控制大电流的通断。

继电器是一种电控制设备，用于放大信号和实现远程控制。

仪表用于测量电路参数，如电压、电流和功率等。

电缆和连接器用于连接开关柜和外部设备。

三、开关柜的工作原理开关柜的工作原理主要基于电磁感应和电路的通断。

当电源接通时，电流通过断路器、接触器和继电器等部件，最终到达被控设备。

当需要断开电路时，操作人员可以通过开关或远程控制系统来切断电源。

开关柜还可以通过继电器和仪表等设备来实现对电路的保护和监测。

四、开关柜的分类开关柜可以根据用途、结构和性能等特点进行分类。

按照用途可以分为高压开关柜、低压开关柜和箱式变电站等。

按照结构可以分为固定式开关柜、抽屉式开关柜和移动式开关柜等。

按照性能可以分为普通型开关柜、防护型开关柜和智能型开关柜等。

五、开关柜的选择和应用开关柜的应用非常广泛，可以用于电力系统、工业和商业建筑等领域。

在电力系统中，开关柜用于控制和保护发电机、变压器和输电线路等设备。

在工业和商业建筑中，开关柜用于控制和保护生产线、照明和空调等设备。

六、开关柜的安装和维护开关柜的安装需要按照制造商的说明书和相关的标准和规范进行。

在安装过程中，需要注意电气连接的正确性和可靠性，以及设备的固定和支撑。

安装完成后，需要进行相关的测试和检查，以确保开关柜的正常运行。

开关柜的维护包括日常巡检和定期检修。

日常巡检需要检查开关柜的运行状态、电气连接和设备温度等。

定期检修需要检查开关柜的断路器、接触器和继电器等部件的运行状态和磨损情况，以及仪表和电缆的连接情况等。
