开关柜局放带电检测技术

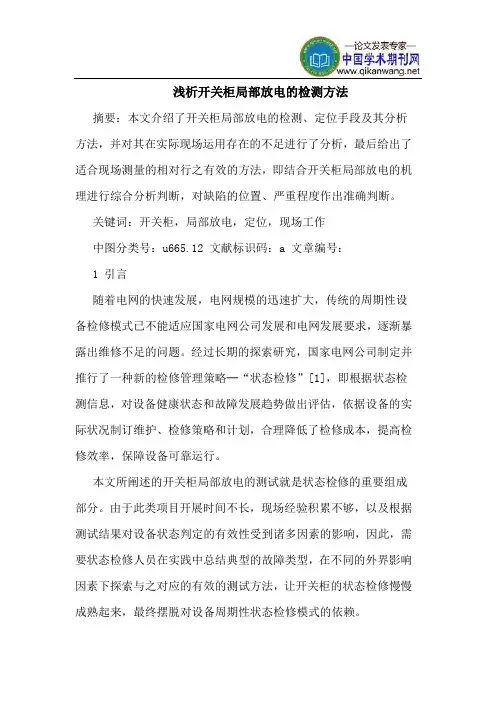

浅析开关柜局部放电的检测方法摘要：本文介绍了开关柜局部放电的检测、定位手段及其分析方法，并对其在实际现场运用存在的不足进行了分析，最后给出了适合现场测量的相对行之有效的方法，即结合开关柜局部放电的机理进行综合分析判断，对缺陷的位置、严重程度作出准确判断。

关键词：开关柜，局部放电，定位，现场工作中图分类号：u665.12 文献标识码：a 文章编号：1 引言随着电网的快速发展，电网规模的迅速扩大，传统的周期性设备检修模式已不能适应国家电网公司发展和电网发展要求，逐渐暴露出维修不足的问题。

经过长期的探索研究，国家电网公司制定并推行了一种新的检修管理策略─“状态检修”[1]，即根据状态检测信息，对设备健康状态和故障发展趋势做出评估，依据设备的实际状况制订维护、检修策略和计划，合理降低了检修成本，提高检修效率，保障设备可靠运行。

本文所阐述的开关柜局部放电的测试就是状态检修的重要组成部分。

由于此类项目开展时间不长，现场经验积累不够，以及根据测试结果对设备状态判定的有效性受到诸多因素的影响，因此，需要状态检修人员在实践中总结典型的故障类型，在不同的外界影响因素下探索与之对应的有效的测试方法，让开关柜的状态检修慢慢成熟起来，最终摆脱对设备周期性状态检修模式的依赖。

2开关柜局部放电测试原理2.1 tev（暂态对地电压）当高压电气设备发生局部放电时，放电电量先聚集在与放电点相邻的接地金属部分，形成电磁波并向各个方向传播，对于内部放电，放电电量聚集在接地屏蔽的内表面，因此如果屏蔽层是连续时无法在外部检测到放电信号。

但实际上，屏蔽层通常在绝缘部位、垫圈连接处、电缆绝缘终端等部位出现破损而导致不连续，这样，高频电磁信号就会传输到设备外层。

通常，局部放电所产生的信号可以看成是由一个点源发出[2]，局部放电产生的电磁波通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态电压，通过设备的金属箱体外表面而传到地下去。

高压开关柜局部放电检测技术研究
高压开关柜局部放电是指在高压开关操作和运行过程中，由于压力、热量、湿度等原
因引起的局部放电现象。

局部放电不仅会降低设备的绝缘性能，还可能在长期的运行中逐
渐发展成为一种隐蔽故障，最终导致设备失效。

对高压开关柜的局部放电进行检测和分析，有助于及早发现潜在故障，保障设备的正常运行。

1. 超声波检测法：该方法利用设备发出的声波信号来检测局部放电。

通过安装传感器，记录和分析不同频率范围内的超声波信号，可以确定设备是否存在局部放电现象。

超
声波检测法具有非接触式检测、高灵敏度等优点，适用于大部分高压开关柜的局部放电检测。

2. 红外热像仪检测法：红外热像仪可以测量设备表面的热量分布情况。

当设备发生
局部放电时，局部会产生热量，通过红外热像仪可以观察到异常的热点，从而判断是否存
在局部放电现象。

红外热像仪检测法具有快速、直观、全面等优点，适合于大型高压开关
柜的局部放电检测。

4. 空气离子检测法：该方法通过检测设备周围空气中的离子浓度变化来判断设备是
否发生局部放电。

局部放电会产生大量的离子，通过安装空气离子传感器，可以实时监测
空气中的离子浓度变化，从而判断设备是否存在局部放电现象。

空气离子检测法适用于高
压开关柜的在线监测。

高压开关柜局部放电检测技术是对设备运行中潜在故障的监测和提前预警的重要手段。

各种检测方法可以根据实际情况相互结合应用，通过有效的检测和分析，确保高压开关柜
的可靠运行。

浅析开关柜局部放电的检测方法随着现代电力技术的快速发展，开关柜已然成为电力系统中不可或缺的一部分。

然而，随着使用寿命的延长和频繁的操作，开关柜在运行过程中会产生局部放电现象，长期累积则可能导致设备的严重损坏，甚至引发安全事故。

因此，开关柜局部放电的检测方法具有非常重要的意义。

一、开关柜局部放电的检测方法1. 无损检测法无损检测法是一种基于电磁学原理的检测方法，其主要是通过电磁传感器感知开关柜内部的电场和磁场，进而确定局部放电的位置和强度。

常见的无损检测法包括超声波检测法、电容式检测法和电磁波检测法。

超声波检测法以声波在材料中传播速度不同而产生不同的回声为基础，可以检测开关柜内部的微小缺陷和异常声波信号。

电容式检测法则是利用开关柜内部的介质的介电常数和电容特性的特点，通过电容传感器感应出开关柜内部的电磁信号，从而确定局部放电的位置和强度。

电磁波检测法则是通过开关柜内部局部放电所产生的电磁波信号，利用电磁传感器感应出信号并进行分析，确定局部放电的位置和强度。

2. 光学检测法光学检测法是一种基于光学原理的检测方法，其利用开关柜内部局部放电所产生的光学信号进行检测。

光学检测法包括高速摄影法、红外光学法和光发射法等。

高速摄影法是通过高速摄像机采集开关柜内部局部放电所产生的闪光信号，对其进行分析和处理，从而确定局部放电的位置和强度。

红外光学法则是利用红外热像仪感应出开关柜内部局部放电所产生的热信号，进而确定局部放电的位置和强度。

光发射法则是通过检测短期直流和大脉冲放电所产生的光发射信号，进而确定局部放电的位置和强度。

3. 化学检测法化学检测法是一种基于化学分析原理的检测方法，其通过对开关柜内部局部放电产生的气体分子进行测量，从而确定局部放电的位置和强度。

化学检测法包括气体色谱法、质谱法、电化学检测法等。

气体色谱法主要是通过将开关柜内部的气体分子分离、检测和定量分析，进而确定局部放电的位置和强度。

质谱法则是利用开关柜内部的气体分子的分子质量进行分析和鉴定，从而确定局部放电的位置和强度。

浅谈开关柜局部放电带电检测技术的应用摘要:本文简要阐述了一种基于地电波(TEV)和超声波(AE)技术的开关柜局部放电检测方法的基本原理和判断依据,通过对濠江区三个典型局放故障案例的测量与分析,从而有效掌握开关柜绝缘性能的健康状况,为配网开关柜设备巡视、检修提供了可靠的技术数据。

关键词:开关柜局部放电绝缘缺陷带电检测10 kV配电网是连接110 kV高压供电和380 V/220 V低压用户的重要枢纽和通道,而10 kV开关柜是10 kV配电网的重要组成部分,其运行的稳定性对配电网供电可靠性有着举足轻重的作用。

在开关柜的绝缘结构中,在长期运行过程中因灰尘沉积、绝缘受潮、绝缘老化等引起绝缘性能下降,容易发生局部放电现象,导致绝缘击穿。

因此及时发现开关柜潜伏的绝缘缺陷,消除隐患,保证安全供电,这无疑具有重要的经济和社会效益。

传统检测绝缘缺陷的方法是绝缘预防性试验,需要在停电的情况下做试验,效果并不理想,近年来,局部放电检测技术日益成熟,随着局部放电带电检测技术的使用,更能直接反映出开关柜内部及表面的绝缘状况,并能及时有效地发现其绝缘缺陷,减少不必要的停电,从而提高供电可靠性。

目前开关柜局部放电带电检测运用较广且效果较明显的方法是地电波和超声波联合检测技术,可使用多功能便携式局部放电检测仪(Ultra TEV plus+)来判别局部放电故障。

1 便携式局部放电带电检测系统多功能便携式局部放电检测仪(Ultra TEV plus+)是一款集地电波(TEV)和超声波(AE)检测功能于一身的手持式便携测试仪,适用于中压开关柜等电气设备的局部放电的检测。

具有读数准确、操作简便等显著优点,特别适用于日常的巡检。

1.1 地电波检测(TEV)当局部放电活动出现在开关柜绝缘层中时,它会产生无线电频率范围内的电磁波,而开关柜的金属外壳会将这种电磁波屏蔽掉一大部分,不过仍有小部分会通过金属外壳气体绝缘开关封垫或其它绝缘部件周围的间隙传播出去。

35 kV高压开关柜的局部放电检测技术要点摘要：科技在迅猛发展，社会在不断进步，35kV高压开关柜位于变压器的低压侧，连接变压器和负载用户，可以控制和保护电气设备。

但是，由于目前的设计和控制问题，35kV高压开关柜仍然存在绝缘等级不足的问题，某些设备的保护等级不能满足用户的要求。

35kV高压开关柜的带电检测可以有效检测设备的局部放电，为电力系统的安全运行做出贡献。

因此，必须认真研究用于检测35kV高压开关柜的局部放电的技术，以便有效地促进35kV高压开关柜的稳定运行。

关键词：35kV；高压开关柜；局部放电；检测技术引言高压开关柜作为电力系统输配电的重要电气设备，主要由隔离开关、断路器、互感器及保护装置等部件组成。

开关柜的安全运行直接影响电网供电可靠性。

在实际运行中，由于绝缘下降所引起的击穿、闪络等绝缘故障，连接部位接触不良等引起的过热均会对设备造成一定的隐患，此类缺陷所引起的故障约占40%。

因此，对开关柜定期进行带电测试不仅可以检测出存在的缺陷，并及时消除，一定程度上也提高了供电可靠性。

1高压开关柜主要缺陷及放电类型杂物入侵和绝缘不足等都会导致高压开关柜难以保持其最佳的运转条件，使得柜内CT绝缘击穿、绝缘材料开裂、瓷瓶套管爆炸以及绝缘击穿等故障频发。

当下高压开关柜各种故障的发生原因主要包含了以下几种。

一是爬距和空气间隙不够。

高压开关柜绝缘损坏事故发生较为频繁，而爬距和空气间隙不够是此类故障的主要原因。

对手车柜而言，为了尽可能缩小柜体尺寸，人们往往会通过减小柜内断路器的方式，这种方式下完全隔离插头相间或者对地距离，但却并未采取有效的措施来保障绝缘强度的合理性。

二是生产安装质量问题和工艺使用不当。

高压开关柜的安全运营在很大程度上与安装质量和工艺应用相关，当存在安装不当和工艺不佳的情况下，开关柜的耐压水平不足，虽然其中的部分配件可以达到耐压标准，但是对开关柜整体的耐压性却不够。

三是搭接处接触不良。

在搭接部位接触不良时，接触电阻的增高引起了异常发热的问题，这一异常情况在严重的情况下将会对连接处的相关设备产生破坏，引起设备烧毁或者断路故障。

开关柜局部放电检测技术及发展前景探讨1. 引言1.1 开关柜局部放电检测技术的重要性开关柜局部放电检测技术的重要性在现代电力系统中至关重要。

开关柜是电力系统中的重要设备，一旦出现问题可能会导致电力系统的故障甚至事故。

局部放电是开关柜内部可能存在的一种潜在故障形式，如果不及时检测和处理，可能会对设备造成严重损坏，甚至引发火灾等危险情况。

通过开关柜局部放电检测技术，可以实时监测和诊断开关柜内部的放电情况，及时发现潜在问题，预防故障的发生，确保电力系统的安全运行。

采用先进的局部放电检测技术，可以有效提高设备的可靠性和稳定性，延长设备的使用寿命，减少维修成本，避免了因故障带来的不良影响。

开关柜局部放电检测技术的重要性不言而喻，是保障电力系统安全稳定运行的关键环节。

随着技术的不断发展和完善，这一技术将在电力系统中扮演越来越重要的角色，为电力设备的运行和维护提供更加可靠的保障。

1.2 局部放电检测技术的发展背景局部放电检测技术的发展背景可以追溯到上个世纪。

随着电力系统的快速发展，开关柜作为电力系统中的重要组成部分，其安全稳定运行对整个电力系统的运行起着至关重要的作用。

由于开关柜长期运行、环境恶劣等原因，容易导致局部放电问题的产生。

局部放电是开关柜潜在故障的早期信号，可以对开关柜的设备和绝缘状况进行监测和分析，从而提前预防故障的发生。

随着科技的进步和电力行业的发展，局部放电检测技术也在不断进行创新和改进。

传统的局部放电检测方法包括频谱分析、脉冲发射检测、超声波检测等，这些方法在一定程度上可以有效地监测局部放电现象。

随着新技术的应用，如红外热像仪、超声波阵列传感器等，局部放电检测技术的灵敏度和准确性得到了显著提升。

未来，随着智能化、自动化的发展，局部放电检测技术将会更加普及和完善。

开发出更加高效、精准的检测设备，提高开关柜的运行效率和安全性，将成为局部放电检测技术发展的重要趋势。

开关柜局部放电检测技术的发展也将会对整个电力系统的运行起到重要作用，推动电力行业的持续发展和进步。

开关柜局部放电的检测方法针对开关柜而言，其局部放电检测方法包括以下几种：3.1地电波检测在高压开关柜绝缘层中发生局部放电时会产生电磁波，而开关柜的金属外壳会将这种电磁波屏蔽掉一大部分，不过仍有小部分会通过金属壳体的接缝或者气体绝缘开关衬垫传播出去，而且还会产生一个地电波通过设备金属壳体外表面传向地下。

地电波的范围通常在几毫伏直至几伏中间，而且上升时间内有几个纳秒。

可以将探头设置于工作状态中的开关柜的外表面，对局部放电活动进行检测。

3.2超声波检测其实超声波检测属于机械振动波的一种，基于能量的角度而言，局部放电的过程即为能量瞬时爆发的过程，电能通过声能、光能、热能以及电磁能的形式释放出去，电气击穿发生在空气间隙，瞬间就可以完成放电，此时电能也会在一瞬间转化为热能，放电中心的气体受到热能的作用会发生膨胀，通过声波向外传播，传播区域内气体被加热后形成一个等温区，其温度超出环境温度;等到这些气体冷却后开始收缩，则会产生后续波，后续波的频率以及强度均比较低，包含各种频率分量，有很宽的频带，超声波的频率大于20kHz。

因为局部放电的区域相对较小，所以局放声源即为点声源。

3-3超高频检测法时间变化过程中，局部放电所产生的电磁振动会产生电磁波，在固气与气体介质中，局部放电脉冲会发生非常丰富的电磁波超高频分量，最高可达数GHz。

实际应用过程中，局放信号的检测可以利用两个探头来进行，将探头检测到信号的时间顺序作为判断依据，放电源的距离较近，就会被先检测到;探头位置不断变化，可以将放电源的大致位置逐步判断出来。

或者通过多个探头，将探头检测局放信号的时间差列方程组，可以求出放电源的三维空间坐标，最终确定放电源。

该方法的灵敏度相对较高，且具备较强的抗干扰能力，而且开关柜上通常有接缝或者小玻璃窗，可以不用考虑该方法在完全密封条件下很难检测的要求。

3.4综合检测技术其实无论哪种检测方法均有一定的局限性，无法将电气设备开关柜的运行状态客观、全面、真实的反映出来，还会出现误判的可能。

开关柜局部放电检测技术及发展前景探讨开关柜是电网系统中最基本、最重要的设备之一，其性能的良好与否直接关系到电网的稳定运行。

开关柜内部存在的局部放电对开关柜的安全性能和电力系统的稳定性能有着严重的影响。

因此，开关柜局部放电检测技术的研究和应用具有重要的理论研究和工程应用价值。

开关柜局部放电是指在开关柜内部绝缘体表面局部缺陷处，由于电压的作用而产生的放电现象。

这种放电虽然电量极小，但放电频率很高，产生的热量很大，容易使绝缘体损坏，甚至引起事故。

因而开关柜的局部放电检测是开展电网设备健康维护的关键环节。

对于开关柜的局部放电检测技术的研究，不同的学者探索出了不同的方法。

其中，目前较为普遍的检测技术主要包括电容法、电磁波法、超声波法、红外热像法等。

这些技术各有特点，应用范围不同，但都能对开关柜局部放电进行有效的检测。

电容法是利用电容传感器测量放电信号的产生和传播过程来检测开关柜内部的局部放电。

该技术具有灵敏度高、检测速度快、检测成本低等优点。

但是，电容法也存在着灵敏度受干扰较大、定位精度较差等问题。

电磁波法是通过电磁波传播的方式来检测局部放电，其优点在于能够准确、直接地检测到高频、小电量的放电信号，且不受干扰的影响。

但是，电磁波法存在着测量结果受空间角度限制、检测过程有遗漏等问题。

超声波法是利用高频声波反射和传播的原理来检测开关柜内部的局部放电。

该技术具有非侵入式、定位准确等优点，但对于包括缺陷类型和缺陷波形等方面的细节信息检测仍有待深入研究。

红外热像法则是利用红外相机等设备来测量受放电热影响的局部温度场，并构建出2D 或3D的红外热像图进行分析，具有观察直观、多维信息采集等优点。

但是，红外热像法也存在测量精度受干扰影响、检测时间较长等问题。

总的来说，开关柜局部放电检测技术繁多，因此如何综合利用各种检测手段，进行多角度、多层面的检测，更准确地诊断开关柜的性能状态，还需深入研究。

未来，开关柜局部放电检测技术的发展将以智能化、数字化趋势为主，注重自动化检测和分析技术的发展，在保证检测精度和速度的同时，降低维护成本和增加维护效益。

电力电子• Power Electronics228 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】TEV 传感器 COMSOL 分析软件开关柜是配网中重要的开关设备，因内部装有电缆终端、避雷器、电流互感器等多种一次设备，绝缘事故时有发生，因此确保其安全可靠运行是管理重点。

目前高压开关柜的局放检测手段主要为非侵入式。

但其缺点是缺陷检出率较低，而且频繁发生误判事件。

分析原因是由于变电站中干扰源繁多，而检测设备的抗干扰能力较弱。

因此，开展多种干扰环境下开关柜局部放电带电检测中抗干扰措施的研究具有重要意义。

1 国内外研究现状1.1 国外研究情况英国南安普顿大学及EA Technology 公司和IPEC 公司开展了高压开关柜地电波测试方法的研究，并开发出了PDL1,TEVPlus 及HVPD 等产品，广泛应用于欧洲及我国。

1.2 国内研究情况国内西安交大、武大等高校都开展了开关柜局放的地电波检测技术研究；厦门红相、领步科技等公司开发出了手持式巡检仪器，在国网及南网都有一定的应用。

2 设计方案2.1 总体设计利用有限元分析软件（COMSOL ），建立开关柜仿真模型，研究开关柜缝隙平行和垂直于放电脉冲电流方向对电磁波传播的影响，研究从开关柜缝隙中辐射出的电磁波沿开关柜表面及空间的分布情况。

同时对比研究开关柜内部放电和外部干扰的脉冲特性；基于常见故障类型设计制作典型放电缺陷模型，组建TEV 检测系统。

研究分析不同缺陷下TEV 局放脉冲和外部干扰脉冲的时间频率特性；设计制作具有方向性的电磁传感器。

搭建TEV 抗干扰检测系统，并通过试验评估其抗干扰性能；研制光敏相位识别装置，利用灰度图提取典型缺陷的放电特征，通过支持相量机的识别算法开关柜局部放电的地电波检测技术文/罗建勇 钱翊 倪娜 柳菲进行模识识别，提高系统的抗干扰能力。

对测试数据进行归类、分析、校正、对比分析，评估开关柜的运行状态并进行必要的告警提示。

特高频法在高压开关柜局部放电带电检测中的应用摘要：在当前的现场工作中，测试人员通过对高压开关柜的现场检测，可以做到在设备保持运行状态的同时，可以发现设备内部各种类型的缺陷。

然后，通过分析不同类型和严重程度的缺陷，可以有效地采取各种措施，以保持设备的稳定运行。

目前，在实时检测领域，应用较多的方法有:瞬态接地电压法(TEV法)、超声波检测法等。

随着经验的积累和时间的推移，测试人员后来发现，有时这两种方法并不能有效地发现放电现象。

经过技术的不断发展，试验人员发现，超高频方法对于高压开关柜局部放电现象的发现和判断也是非常有效的。

关键词：局部放电；高压开关柜；带电检测；应用；高压开关柜作为一种非常常见的电气设备，目前在世界电力系统中得到了广泛的应用。

开关柜内的电气设备经过长时间的运行，如柱式绝缘子、接地开关、电力电缆等，由于磁场、电场等因素的影响，会导致其绝缘老化、强度降低，造成局部放电。

进入21世纪以来，现场检测技术在各个方面得到了广泛的应用，现场检测取代停电检测已成为必然趋势。

一、特高频局部放电检测的原理电力设备局部放电是指电力设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其他位置。

特高频局部放电检测技术是基于探测局部放电所发出的电磁波信号，局部放电过程中将产生很陡的脉冲电流，其快速上升时间小于1 ns，并向四周辐射出频率高达数GHz电磁波。

特高频检测是通过UHF传感器检测特高频电磁波(频率范围300~3 000 MHz)信号，从而获得局部放电信息，通过分析相关信息，给出判断结论。

根据现场设备情况不同，可以采用内置式特高频传感器或外置式传感器。

二、传统高压开关柜带电检测技术的基本原理目前，高压开关柜实验中，应用较为普遍的带电检测试验主要有：暂态地电压局放检测、超声波局放检测。

将两种测试数据与其他背景监测数据相结合，对数据进行整理分析，完成设备评估，延长设备测试周期；如果提前发现了设备的潜在缺陷，就可以针对性的采取相关对策，预防事故，保持设备稳定运行。

10kV配网开关柜局部放电的声电联合检测解析
10kV配网开关柜是实现电网的分支和分配的重要设备，对电能进行切换和保护。

长时间使用后，开关柜内部可能会产生局部放电现象，对设备的安全运行产生威胁。

对开关柜进行局部放电的声电联合检测可以有效地发现和解决问题，保障设备的正常运行。

局部放电是指在绝缘系统中出现的电弧放电或电火花现象。

一般情况下，局部放电会伴随着声音和电信号的发生，因此可以通过声电联合检测的方法来检测并分析局部放电的情况。

声波检测是一种常用的方法。

通过在开关柜附近放置麦克风，可以实时地监测到局部放电产生的声音。

当局部放电发生时，电弧的形成和消失会产生一系列的声波，通过对这些声波的识别和分析，可以确定局部放电的发生位置和程度。

通过对声音和电信号的联合分析，可以得到更准确和详细的结果。

当声音和电信号的变化一致时，可以判断局部放电的产生位置和程度。

通过对局部放电的声音和电信号进行分析，还可以判断出局部放电的原因，并采取相应的措施进行修复和改进。

综合带电检测技术在开关柜局放判定中的运用探讨摘要：随着开关柜状态检修的深入开展，预试周期延长，一部分设备试行不停电检修策略，但对于封闭式柜体，依靠以往的人员巡视及红外测温难以及时掌握设备的运行状况，一旦发生局部放电，将造成开关柜供电可靠性下降甚至故障停运。

因此，通过特高频和暂态地电压及超声波等带电手段进行综合分析，对开关柜局部放电性质确定具有重要意义,本文将通过一起开关柜局放案例的发现过程，探讨综合带电检测技术在开关柜状态检修中的实际应用。

关键词：开关柜不停电检修；暂态地电压；超声波；特高频1导言变电站开关柜设备缺陷隐蔽，往往在缺陷发展到有明显异常甚至造成设备损坏故障跳闸等严重后果，才会发现和处理。

随着带电检测技术的逐渐成熟，目前在线检测技术存在费用较高、安装和维护需停电等缺点，较为普遍的是带电检测，除了常规红外测温，特高频、暂态地电压、超声波局部放电检测等带电检测技术在电力系统内得到广泛应用。

2开关柜带电检测技术有关概念局部放电为导体间绝缘仅被部分桥接的电气放电，一般是由于绝缘体内部或表面局部电场特别集中而引起，局部放电的检测手段可分为直接法和间接法，直接法也称为传统检测法，一般主要经验建立模型，仅限于离线检测，存在很大局限性。

间接法指通过对局放伴生的光、电、声、热等信号进行捕捉检测，从而确定局放的发生。

为保证主变安全可靠运行，防止发生因开关柜故障引发的主变近区短路等故障，需要周期性开展开关柜局部放电带电检测和状态评价工作。

通过特高频、暂态地电压检测、超声波局部放电检测等声电联合方法检测，及时发现开关柜内存在的局部放电隐患，针对性开展开关柜状态评价工作，制定相应检修策略，确保开关柜安全可靠运行。

3案例分析检测人员对某220k V变电站10kV开关柜进行带电检测，检测到一处“浮动电极”类疑似放电，位于开关柜上部穿墙套管处。

该测点TEV检测单周期及累积PRPD图谱如图1、2所示：图2累积PRPD图谱放电图谱在一个工频周期内存在两簇放电信号，在相位分布上较宽，幅值基本相同，成“长条状”，具备典型的“浮动电极”类放电特征。
