开关柜局部放电原因分析与处理

浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜内部放电是指在35kV电气设备的开关柜内部发生放电现象。

该现象可能导致设备损坏、电弧灼伤等事故的发生，因此需要及时发现和处理。

1. 电气设备质量问题：35kV开关柜内部放电往往与设备的绝缘材料老化、破损、电器元件接触不良等质量问题有关。

这些问题会导致设备的绝缘能力下降，使得放电现象更容易发生。

2. 外部环境影响：35kV开关柜内部放电还可能与外部环境的潮湿、污染、温度变化等因素有关。

潮湿的环境会使设备绝缘变差，增加放电的可能性；污染的环境会在设备表面形成导电层，导致局部放电现象。

3. 过电压、过电流冲击：35kV电气设备在运行过程中，可能会受到来自电网的过电压、过电流冲击。

这些冲击会使设备的局部绝缘破坏，造成放电。

针对35kV开关柜内部放电的处理方法，可以从以下几个方面着手：
1. 设备检修和维护：定期对35kV开关柜进行检修和维护工作，及时发现和处理设备的绝缘老化、破损等问题，保证设备的正常运行。

2. 环境改善：改善35kV开关柜周围的环境条件，避免潮湿、污染等因素对设备的影响。

可通过加装防护罩、加湿、除湿等方式来改善环境。

4. 监测和检测：通过安装局部放电检测设备，监测35kV开关柜内部的放电情况，及时发现异常，并采取措施进行处理。

35kV开关柜内部放电问题的处理需要从设备质量、外部环境、过电压、过电流等多个方面进行综合考虑和处理。

只有确保设备绝缘能力、改善环境条件、加强保护以及监测放电情况，才能有效预防35kV开关柜内部放电事故的发生。

浅谈35kV开关柜内部放电的原因分析及处理35kV开关柜是电力系统中重要的设备，用于电力传输和配电，在使用过程中可能会出现内部放电现象。

本文将对35kV开关柜内部放电的原因进行分析，并给出相应的处理方法。

1. 电气设备设计缺陷：35kV开关柜的设计存在一定的缺陷，比如绝缘材料选择不合理、结构紧凑导致电场集中、接地设计不良等，这些因素都可能导致内部放电的发生。

2. 绝缘材料老化：长时间使用后，35kV开关柜的绝缘材料会因为老化而失去绝缘性能，导致电场集中和内部放电。

3. 污秽和湿度：35kV开关柜在使用过程中会积累一定的污秽物，如灰尘、油污等，这些污秽物会降低绝缘材料的绝缘能力，增加内部放电的可能性。

湿度也是导致内部放电的重要因素之一。

4. 设备运行负荷过大：35kV开关柜的运行负荷过大会导致设备温升，从而使绝缘材料的绝缘能力下降，产生内部放电。

1. 检修绝缘材料：定期对35kV开关柜进行绝缘材料的检修和更换工作，确保绝缘材料的绝缘性能达到标准要求。

2. 清洁维护：定期清洁35kV开关柜的内部和外部，防止污秽物对绝缘材料的影响。

特别是要注意清理漏油和漏水等问题，确保设备周围的环境干燥。

3. 降低负荷：合理控制35kV开关柜的运行负荷，避免长时间超负荷运行，以减少设备温升，延长绝缘材料的寿命。

4. 加强监控：安装合适的监测设备，对35kV开关柜的电场分布、温度、湿度等参数进行实时监测，及时发现异常情况并采取相应措施。

35kV开关柜内部放电是电力系统中一个常见的问题，需要注意设备的合理设计和维护工作。

通过定期检修绝缘材料、清洁维护、降低负荷和加强监控等方法，可以有效减少35kV开关柜内部放电的发生，保障电力系统的正常运行。

浅谈35kV开关柜内部放电的原因分析及处理【摘要】35kV开关柜内部放电是电力系统中常见的问题，可能会导致设备损坏和电网事故。

本文首先对35kV开关柜内部放电进行了概述，包括其危害和影响。

接着分析了35kV开关柜内部放电的原因，主要包括绝缘不足、电压过高等因素。

针对这些原因，提出了一些处理方法，如增加绝缘检测和定期检修等。

最后强调了对35kV开关柜内部放电问题的重视，指出只有认真对待这个问题，才能保障电力系统的安全稳定运行。

通过本文的分析和讨论，可以更好地了解和处理35kV开关柜内部放电问题，确保电网运行的可靠性和安全性。

【关键词】35kV开关柜、内部放电、原因分析、处理方法、重视。

1. 引言1.1 35kV开关柜内部放电概述35kV开关柜是电力系统中常见的重要设备，用于控制和保护电路以及实现电能的传输和分配。

在长时间运行过程中，35kV开关柜内部可能会出现放电现象，这是一种不稳定的局部放电现象，可能会对设备造成损坏，甚至引发事故。

35kV开关柜内部放电通常是由于设备局部绝缘不良，介质损坏或受潮导致的电气击穿等原因引起的。

本文将就35kV开关柜内部放电的原因进行分析，并介绍处理方法，以引起对35kV开关柜内部放电问题的重视。

希望通过本文的介绍，能更好地了解和解决35kV开关柜内部放电问题，确保设备和电力系统的安全稳定运行。

2. 正文2.1 35kV开关柜内部放电原因分析1. 绝缘受损：35kV开关柜内部放电的一个主要原因是绝缘系统的受损。

绝缘系统可能因为长期使用或者外部环境的影响而出现老化、裂纹或击穿等问题，导致绝缘性能下降，从而引发放电现象。

2. 湿度过高：在潮湿的环境下，35kV开关柜内部可能出现湿气积聚的情况。

湿度过高会导致绝缘材料的绝缘性能下降，增加放电的可能性。

3. 污秽导电：开关柜内部可能存在灰尘、污垢等污染物，这些污染物在绝缘表面形成导电通路，从而引发放电现象。

4. 设备故障：35kV开关柜内部的设备在长期运行中可能出现故障，如接触不良、松动等，这些故障会增加放电的风险。

220kV某站10kV开关柜局部放电测试异常及处理一、缺陷情况2019年8月27日，检修人员在对220kV某站10kV高压室开关柜进行局放测试，发现镇府线F05柜局放值超标，特高频波形图显示有明显的放电簇组，柜前中位置最高，为44dB，超声模式无异常，结合波形图分析该柜存在气隙放电，8月28日进行复测，镇府线F05柜局放值依然超标，局放值44dB，旁边的马安线F03柜，北永线F07柜局放值都有增大，最高的达到29dB。

二、缺陷定位检修人员对开关柜局部放电位置进行精确定位，测试结果如下：2.1、信号特征分析图1 10ms示波器图谱分析：如图1所示，图谱中可知工频周期（20ms）出现单簇脉冲信号，信号有大有小，部分脉冲信号幅值较高，判断存在绝缘放电。

最大峰值为1.050V。

2.2、信号来源查找图2 UHF传感器布置图/示波器波形图谱分析：现场共布置3个特高频传感器，布点位置如图2所示，绿、黄、红传感器分别放置于10kV马安线F03开关柜、10kV镇府线F05开关柜、10kV北永线F07开关柜柜后上部观察窗。

由示波器图谱可知，黄色传感器信号始终超前于绿色、黄色传感器，判断信号来源于10kV镇府线F05开关柜。

5.3、横向定位图3 UHF传感器布置图/示波器波形图谱分析：如图3所示，红色、黄色传感器放置于10kV镇府线F05开关柜柜后上部左右缝隙处，红色传感器信号始终超前于黄色传感器信号，判断局放源位于靠近红色传感器处，如图3所示的红色标识。

5.4、高度定位图4 UHF传感器布置图/示波器波形图分析：由图4可知，红色传感器和黄色通道信号起始沿基本重合，判断局放源位于红色、黄色传感器的中垂面上，如图4所示的红色标识。

综合分析：经过定位分析局放源位于10kV镇府线F05开关柜上部母线仓区域，如下图5红圈标识区域所示。

由于检测到异常特高频信号及超声信号，特高频信号最大幅值61dB，具有绝缘放电特征;并于柜后上部检测到异常超声波信号，最大幅值23dB，判断为沿面放电，因此建议检修处理，避免潜在事故发生。

浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜是电力系统中常用的配电设备，但由于一些原因，它们在使用过程中可能会出现内部放电现象。

本文旨在探讨35kV开关柜内部放电的原因分析及处理方法。

1. 绝缘材料老化
由于长期使用，开关柜绝缘材料可能会出现老化现象，从而导致电气绝缘性能下降，
造成内部放电。

2. 设备运行环境问题
35kV开关柜的运行环境比较恶劣，尘埃、湿度等因素可能导致电气设备绝缘性能下降，造成内部放电。

3. 设备安装、维修质量问题
如果开关柜在安装、维修过程中出现了质量问题，例如电缆接头安装不紧、螺丝松动等，都可能导致35kV开关柜内部放电。

1. 检测开关柜的运行环境
对于有比较明显的湿度、尘埃等问题的场所，可以适当进行加湿、除尘等工作，保证
开关柜的运行环境较为清洁、干燥。

2. 定期检查绝缘材料
开关柜绝缘材料老化是造成内部放电的主要原因之一，可以通过定期检查绝缘材料状态、使用寿命等方面进行处理，确保绝缘材料的正常使用。

开关柜的安装、维修质量直接关系到内部放电的发生。

因此，在安装、维修过程中应
该注重每个细节，确保每个环节的质量可靠。

总结
35kV开关柜内部放电的发生和处理是保证电力系统安全、稳定运行的重要方面。

通过定期检查、加强设备管理等实际措施，可以有效避免或处理35kV开关柜内部放电问题，保证电力系统长期稳定运行。

对开关柜局部放电原因及其处理分析摘要：本文首先对开关柜局部放电进行概述，对局部放电的种类特点进行总结，对局部放电检测技术进行分析，对局部放电分析技术进行探讨，以期对于我国电力系统设备技术水平的提高，起到一定的促进作用。

关键词：开关柜；局部放电；原因；处理；检测1、引言现阶段，我国电力系统对于电能的质量提出越来越高的要求，不仅要确保供电稳定可靠，而且供电的安全性也是重要要求。

电力系统中，金属封闭开关设备得到广泛应用，因此开关柜运行的是否稳定可靠是重中之重，电气设备在运行的过程中由于受到高温、电压、振动以及其他化学作用，将会使得其绝缘性能降低，会产生局部放电现象，同时又会加速绝缘的恶化情况，会给电力系统造成较大的经济损失。

因此，对电力系统开关柜局部放电原因及其处理方法进行分析和探讨，具有重要意义。

然而，对开关柜局部放电现象进行检测的效率还不是很高，需要提高对状态数据的管理方法。

本文对有关开关柜局部放电原因及其处理进行分析和探讨，不足之处，敬请指正。

2、开关柜局部放电综述开关柜的绝缘系统中，每一个部位的电厂强度都有所不同，假如某一个区域电场强度过大，达到或超过击穿场强，那么就会导致这片区域出现放电现象，然而施加电压的导体之间没有出现放电过程，也就是说放电没有击穿绝缘系统，我们把这种现象称之为局部放电。

在绝缘介质中，电场分布、绝缘电气物理性能会对局部放电的现象产生一定的影响，往往是高电场强度和低电气强度的条件下容易出现局部放电现象，尽管局部放电不会贯通性击穿绝缘，但是肯定会对电介质产生影响。

因此，局部放电是电气系统中的安全隐患，破坏的具体过程呈现出一定的特点，长期而又缓慢，往往局部放电的特点和绝缘特性是成正比进行的，从局部放电的特点可以对绝缘的损坏程度进行分析，反之也可以利用绝缘损坏程度对局部放电特性进行测量。

3、局部放电的种类特点3.1 电晕放电一般而言，往往是高压导体和周围气体会出现电晕放电的现象。

浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜是配电系统中重要的设备之一，其安全运行对于保障电网的正常运行具有重大的意义。

然而，在日常使用过程中，由于种种原因，35kV开关柜内部可能会出现放电现象。

本文将结合实际情况，对35kV开关柜内部放电的原因进行分析，并提出相应的处理方法。

1. 温度过高
35kV开关柜在运行过程中，由于长时间的运行会导致温度升高，超过设备允许的温度范围，从而导致绝缘介质吸收湿气、变质，使放电电场耗损增大，同时电场会越来越不均匀，从而引起内部放电。

2. 介质老化
35kV开关柜运行过程中，绝缘材料、橡胶材料、电缆等均会因为长期使用而老化，导致介质强度下降，电场分布不均匀、电压分布不一致，引发电弧、内部放电等多种故障。

3. 电场分布不均匀
在35kV开关柜安装通风设备，加强通风管线，将热量散发出去，可以有效降低开关柜内的温度，提高运行安全性。

2. 更换老化零部件
对于老化零部件、失效的电器元件及时更换，以确保设备的安全性和可靠性。

35kV开关柜内电场分布不均匀是导致内部放电的重要原因之一。

通过对设备进行电场分布分析，重新设计电场结构，优化电位分布，可以有效避免因电场分布不均而引起的局部放电，从而提高设备的可靠性和安全性。

总之，35kV开关柜内部放电的原因有很多，其中的处理方法也是多种多样的。

我们应该积极探索解决问题的方法，不断提高技能水平，以确保设备可靠、安全地运行。

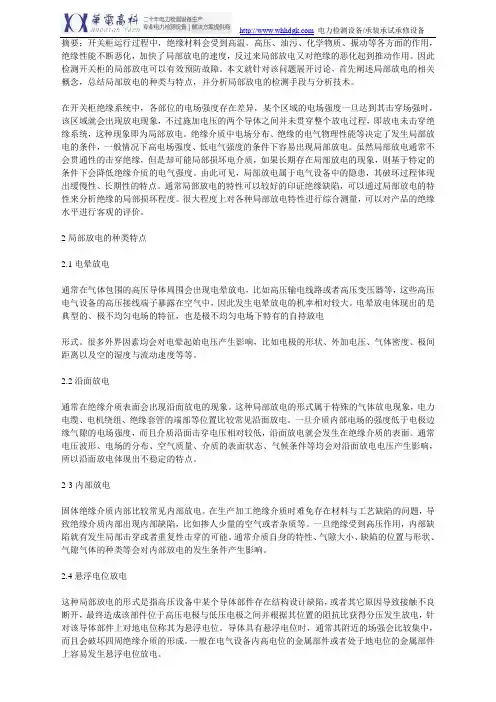

摘要：开关柜运行过程中，绝缘材料会受到高温、高压、油污、化学物质、振动等各方面的作用，绝缘性能不断恶化，加快了局部放电的速度，反过来局部放电又对绝缘的恶化起到推动作用。

因此检测开关柜的局部放电可以有效预防故障。

本文就针对该问题展开讨论，首先阐述局部放电的相关概念，总结局部放电的种类与特点，并分析局部放电的检测手段与分析技术。

在开关柜绝缘系统中，各部位的电场强度存在差异，某个区域的电场强度一旦达到其击穿场强时，该区域就会出现放电现象，不过施加电压的两个导体之间并未贯穿整个放电过程，即放电未击穿绝缘系统，这种现象即为局部放电。

绝缘介质中电场分布、绝缘的电气物理性能等决定了发生局部放电的条件，一般情况下高电场强度、低电气强度的条件下容易出现局部放电。

虽然局部放电通常不会贯通性的击穿绝缘，但是却可能局部损坏电介质，如果长期存在局部放电的现象，则基于特定的条件下会降低绝缘介质的电气强度。

由此可见，局部放电属于电气设备中的隐患，其破坏过程体现出缓慢性、长期性的特点。

通常局部放电的特性可以较好的印证绝缘缺陷，可以通过局部放电的特性来分析绝缘的局部损坏程度。

很大程度上对各种局部放电特性进行综合测量，可以对产品的绝缘水平进行客观的评价。

2局部放电的种类特点2.1电晕放电通常在气体包围的高压导体周围会出现电晕放电，比如高压输电线路或者高压变压器等，这些高压电气设备的高压接线端子暴露在空气中，因此发生电晕放电的机率相对较大。

电晕放电体现出的是典型的、极不均匀电场的特征，也是极不均匀电场下特有的自持放电形式。

很多外界因素均会对电晕起始电压产生影响，比如电极的形状、外加电压、气体密度、极间距离以及空的湿度与流动速度等等。

2.2沿面放电通常在绝缘介质表面会出现沿面放电的现象。

这种局部放电的形式属于特殊的气体放电现象，电力电缆、电机绕组、绝缘套管的端部等位置比较常见沿面放电。

一旦介质内部电场的强度低于电极边缘气隙的电场强度，而且介质沿面击穿电压相对较低，沿面放电就会发生在绝缘介质的表面。

浅谈35kV开关柜内部放电的原因分析及处理一、引言35kV开关柜是电力系统中重要的组成部分，用于控制和保护电力设备。

由于各种因素的影响，35kV开关柜内部可能发生放电现象。

本文将从几个方面进行原因分析，并提出相应的处理方法。

二、放电的原因分析1. 设备老化35kV开关柜在长时间使用后会产生设备老化现象，导致绝缘材料的性能下降。

特别是高压部件和绝缘子，容易发生泄漏和放电现象。

2. 湿气影响湿度过高会导致35kV开关柜内部绝缘材料吸湿，增加了绝缘强度的下降概率。

一旦绝缘强度降低，就容易发生放电现象。

3. 杂质、油污等污染35kV开关柜内部可能存在各种杂质、油污等污染物，这些污染物会造成绝缘材料表面不均匀，使放电的发生概率增加。

4. 设计不合理35kV开关柜的设计不合理也可能导致内部放电。

接触间隙太小、绝缘距离不足等，都会增加放电的概率。

三、放电的处理方法1. 设备定期维护定期维护是预防35kV开关柜内部放电的重要措施。

通过对设备进行检查和维护，可以及时发现和处理潜在的问题，保证设备的正常运行。

2. 绝缘材料的表面清洁35kV开关柜内部的绝缘材料表面应保持清洁。

定期清洗绝缘子、开关触头等部位，去除杂质和油污，可以有效减少放电现象的发生。

3. 控制湿度控制35kV开关柜内部的湿度是预防放电的重要措施之一。

可以采用加热、通风等方法，保持适宜的湿度水平，防止绝缘材料吸湿。

4. 设备更新与改进对于老化严重的设备，应及时进行更新和改进。

更换老化的高压部件和绝缘子，增加绝缘距离等，可以有效提高设备的绝缘性能，减少放电的发生。

5. 设计合理在35kV开关柜的设计中应考虑各种因素，确保合理的接触间隙和绝缘距离，避免设计不合理导致放电的发生，同时也应重视对开关柜的通风、防水等方面进行合理考虑。

四、结论35kV开关柜内部放电的原因可能是多方面的，包括设备老化、湿气影响、污染、设计不合理等。

为了减少放电的发生，可以通过定期维护、绝缘材料的清洁、控制湿度、设备更新与改进以及设计合理等方法来处理。

高压开关柜局部放原因分析和检测对策高压开关柜是电网的重要组成部分，是整个配电网络的命脉及核心。

受运行环境的影响，受潮、机械损伤、老化等因素将导致高压开关柜内部绝缘劣化的发生，产生局部放电现象。

文章分析了高压开关柜局部放电发生的原因，并讨论集中局部放电的检测对策。

1 引言高压开关柜作为电网的重要组成部分之一，由于在设计、制造、安装和运行中，受外界环境的影响将导致高压开关柜内部绝缘劣化的发生，出现局部放电现象问题，严重时将导致设备损毁及爆炸。

局部放电本身具有随机性，很难预测其发生的时机，而且局部放电释放出的信号也具有偶然性，同时容易受到外界因素的影响，较难以把握其实际规律。

因此本文对开关柜局部放电原因进行分析，并制定检测对策，力求在较大程度上克服各类检测技术的大部分缺点，并能够充分发挥其综合优势，提高检测的准确性及实用性。

2 开关柜局部放电信号的激发高压开关柜因制造工艺导致绝缘体中存在杂质、毛刺，或绝缘体本身存在曲率半径较小的结构或针尖状导体，电场将发生较大的畸变，当各绝缘部位所承受的电场强度不同，一旦某一区域所承受的电场强度高于其击穿场强时，该区域就会出现放电现象，但施加电压的两个导体之间并未成固定放电通道，即放电未击穿绝缘系统，该现象即为开关柜的局部放电现象。

3 局部放电的分类局部放电一般可分为气隙放电、沿面放电、电晕放电和悬浮电位放电。

3.1气隙放电最典型也是最常见的局部放电类型。

处于同一电场下，气隙所承受的绝缘场强与其介电常数成反比。

气隙因承受不住高压电场产生的场强而击穿，此时贯穿两极的放电通道尚未完全形成，则产生了局部放电。

3.2沿面放电户外的设备常见，密封性较好的设备少见的局部放电类型。

沿面放电，也可称为表面放电，对于输电线路和户外敞开站，运行环境比较恶劣，碰到潮湿的环境，容易产生沿着绝缘子、套管的沿面放电。

开关柜中的沿面放电比较多，而GIS和主变相对较少发现，GIS耐压击穿定位过程中倒是发现了不少。

浅谈35kV开关柜内部放电的原因分析及处理35kV的开关柜是高压电力系统中常见的设备，其内部放电问题是一个常见并且需要重视的现象。

本文将从35kV开关柜内部放电的原因分析及处理方法进行探讨，希望能够为相关工程技术人员提供一些参考和帮助。

1. 设备老化35kV开关柜内部放电问题的一个可能原因是设备的老化。

随着设备的使用，各种零部件会逐渐老化，导致设备绝缘性能下降，从而引发内部放电现象。

定期的设备检测和维护对于减少设备的老化程度至关重要。

2. 设备制造质量问题另一个可能的原因是设备的制造质量问题。

在制造过程中，如果没有严格按照标准进行生产，或者材料的质量出现问题，都有可能导致设备内部出现放电现象。

加强对设备制造过程的质量监控和审核是减少35kV开关柜内部放电的重要手段。

3. 外部环境影响35kV开关柜所处的外部环境也会对其内部放电产生影响。

空气中的湿度、污染物质等都可能导致设备绝缘性能下降，从而引发内部放电现象。

合理的设备安装位置选择以及环境保护措施是减少35kV开关柜内部放电的重要因素。

二、35kV开关柜内部放电的处理方法1. 设备维护定期的设备维护能够有效地减缓设备的老化程度，同时也可以发现和处理一些潜在的问题，降低35kV开关柜内部放电的发生概率。

具体的维护工作包括设备清洁、测量绝缘电阻、检查接线等。

2. 设备升级对于已经老化严重的35kV开关柜，可以考虑进行设备升级，例如更换一些关键部件、加装一些新型的绝缘材料等，从而提高设备的可靠性和安全性。

3. 环境改善改善35kV开关柜所处的外部环境也是防止内部放电的重要途径。

可以通过加装遮阳棚、净化空气等方式来改善设备所处的环境，降低外部环境对设备绝缘性能的影响。

4. 设备监测利用先进的监测设备对35kV开关柜进行实时的监测，可以及时发现内部放电的问题，从而采取相应的措施进行处理，降低事故发生的可能性。

5. 加强管理加强35kV开关柜的管理，包括建立健全的设备档案、定期进行设备巡检、加强操作人员的培训等措施，可以有效地减少内部放电的发生。

浅谈35kV开关柜内部放电的原因分析及处理35kV开关柜作为电力系统的重要组成部分，具有控制电能传输、分布、转换的功能，因此在工业生产和民生生活中都得到了广泛应用。

然而，由于各种因素的影响，35kV开关柜在使用过程中容易发生内部放电现象，这不仅会造成电器元器件的破损，还会危及设备的正常运行和生产安全。

因此，掌握35kV开关柜内部放电的原因分析及处理方法，对于维护电力系统的稳定运行和延长设备寿命具有重要的意义。

（一）设备老化原因35kV开关柜投入使用时间长了之后，因为电器元件及绝缘材料的老化，会导致电器元件的绝缘性能下降，容易形成局部放电，也可能出现氧化、脱落等问题，导致电器元件之间产生接触不良、接触电阻大等问题，从而增加其内部放电的风险。

（二）湿度及污秽度导致的放电35kV开关柜在使用过程中，可能会受到外界环境的影响，例如长时间暴露于潮湿环境中，使设备内部受潮，导致绝缘材料老化或者腐蚀，从而对设备的绝缘性能产生影响，增加发生内部放电的可能性。

另外，若设备使用环境脏污，会引起电器元件的表面污秽，这同样会影响绝缘性能，从而增大内部放电的风险。

（三）绝缘材料与污染物的作用当绝缘材料表面受到污染，尤其是油污等有机物污染，会使绝缘材料泄漏电流增大，从而导致内部放电的风险相应增大。

同时，电子绝缘材料也可能由于受到较长时间运行和温度影响，降低了其能承载的电场强度水平，从而导致内部放电现象。

（一）定期检查和预防措施首先，对于35kV开关柜的管理工作，应该制定科学合理的检查计划，实现设备故障预警，及时检查绝缘材料的状况，避免设备使用环境脏污等条件导致设备内部出现故障。

此外，也可以安装电动绝缘材料的现场监测仪器，随时监测绝缘材料状态。

（二）设备维护和清洗针对35kV开关柜的设备维护和清洗工作，应该做到定期、彻底，从而保障设备干燥且清洁。

对设备表面污垢的处理应该采用专业技术，防止使用粗硬刷子刷刮损伤设备表面，对于设备的绝缘材料，则应该经常进行轻微清洗，避免绝缘材料长时间受污染，加重设备污染导致的内部放电现象。

浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜内部放电是指在电气设备运行过程中，开关柜内部出现电晕放电或者局部放电现象。

该现象可能会导致设备的损坏，甚至引发火灾，因此必须及时分析原因，并采
取有效的处理措施。

造成35kV开关柜内部放电的原因主要有以下几个方面：
1.设备存在隐患：开关柜内部的电缆接头、电容器、断路器等设备存在局部损坏、毛刺、沟槽积尘等隐患，会导致电场集中，形成放电现象。

2.环境湿度过高：高湿度的环境会导致电气设备表面积水，增加了电气击穿的风险，
从而引发放电现象。

3.电器绝缘材料老化：随着电气设备的使用年限增加，绝缘材料容易老化，绝缘性能
下降，容易形成内部放电。

4.设备设计缺陷：开关柜的结构设计不合理，导致电场分布不均匀或者雷击等原因造
成高电场，容易引发放电现象。

针对以上原因，我们可以采取以下处理措施：
1.定期维护：定期对35kV开关柜的设备进行检修和维护，及时清理沟槽、检查接头等，排除隐患，以保证设备的正常运行。

2.湿度控制：合理控制35kV开关柜所处环境的湿度，可以采用除湿或者加湿的方式，保持环境湿度在合适的范围内，减少设备积水的可能。

3.定期检测：定期对35kV开关柜的电器绝缘材料进行测试检测，发现老化或者损坏的绝缘材料及时更换，以提高设备的绝缘性能。

4.优化设备设计：在开关柜的设计中，考虑电场分布均匀性，采用合适的绝缘材料和
结构设计，以减少放电风险。

35kV开关柜内部放电是一个重要的安全隐患，需要认真分析其原因，并采取相应的处理措施，以确保电气设备的运行安全和可靠。

开关柜放电分析及防范措施开关柜内的局部放电是始终存在的，只是放电能量多少的问题。

对于正常运行的开关柜，其放电能量较低，可以忽略不计，而当出现绝缘缺陷时，放电能量随之增加，最终可能引发故障。

一、开关柜内放电类型1、金属间隙放电这类缺陷主要发生在母线与穿柜套管之间。

在早年生产的穿柜套管中，为了改善电场的分布，在穿柜套管内侧增加了一层金属屏蔽，用屏蔽销与母线相连。

早年的屏蔽销均为“П”型，在其安装过程中，易发生偏斜导致接触不良，由此产生间隙放电。

此类放电具有不可逆行，其放电强度随着时间的增加而增大，最终会引起穿柜套管击穿。

此类放电缺陷位置相对固定，特征表象比较明显，人耳可听见放电声，用开关柜局部放电测试仪在开关柜结合处可测得较大的放电量。

此类缺陷一般采用更换屏蔽销的方式消除，目前屏蔽销已改型为“D”型，可改善接触不良的情况，但是更换时需要拆除部分母线、触头盒，工作量较大。

目前部分厂家使用等电位线，采用螺栓固定的方式，相对屏蔽销，此类方式在验收时检查较为方便、安装快捷，更换时不需要拆除母线、穿柜套管，工作量小。

2、金属尖端放电此类缺陷主要集中在分支母线与触头盒固定处。

在部分厂家生产的开关柜中，分支母线末端未做倒角处理，其尖端处对触头盒的场强最大，易产生放电，特别是在触头盒绝缘强度降低时。

3、绝缘件间隙放电在开关柜中，由于空间相对狭小，应用了大量的绝缘部件以改善电场分布、提高绝缘强度，如穿柜套管、触头盒、触头盒边衬、支柱绝缘子、绝缘护套等。

从理论上将，即便是最高级的绝缘材料，其表面仍然是存在部分电场的，虽然其强度较小，但是仍然可以引发局部放电。

由于绝缘部件安装时存在缝隙，在电场的作用下降出现放电。

在绝缘良好的情况下，此类放电可以忽略，但是当绝缘强度降低，易产生大范围的局部放电。

目前对此问题尚无良好的解决方案，只能采取措施保证绝缘强度不降低。

4、金属对绝缘件放电这类缺陷一种与第一类缺陷一致，主要发生在穿柜套管处，但是穿柜套管型式不一样，无屏蔽层、等电位线，母线与穿柜套管之间的电场分布不均匀，产生放电。

浅谈35kV开关柜内部放电的原因分析及处理【摘要】35kV开关柜内部放电是一种常见的故障现象，可能会导致设备损坏或事故发生。

本文从35kV开关柜内部放电的原因分析和处理方法入手，探讨了内部放电问题的解决方向。

首先分析了35kV开关柜内部放电的原因，包括设备老化、电气绝缘破坏等。

然后介绍了处理方法，包括采取预防措施减少内部放电和技术改进提升35kV开关柜的抗放电能力。

通过实例分析了内部放电导致的事故案例，强调了加强35kV开关柜内部放电问题的研究和预防的重要性。

最后对35kV开关柜内部放电问题的解决方向和未来研究展望进行了总结，呼吁加强对内部放电问题的研究，并寻求更有效的解决方法和预防措施。

【关键词】35kV开关柜、内部放电、原因分析、处理方法、预防措施、技术改进、抗放电能力、事故案例、解决方向、研究展望。

1. 引言1.1 研究背景35kV开关柜内部放电是在电力系统运行中经常出现的问题，它可能导致设备损坏、事故发生甚至影响电网的稳定运行。

由于35kV开关柜承载着电力系统中重要的开关和保护功能，因此其内部放电问题尤为重要。

35kV开关柜内部放电的原因有很多，可能是由于设备老化、绝缘材料劣化、运行环境恶劣等引起的。

这些原因导致内部放电增加，从而加剧了设备的故障风险。

对35kV开关柜内部放电问题进行深入分析和研究，找出其根本原因，并制定相应的处理方法和预防措施，对提高35kV开关柜的抗放电能力和保证电力系统的安全稳定运行至关重要。

通过对内部放电问题的研究，可以为电力系统的维护管理和设备运行提供重要的参考和指导。

1.2 研究意义35kV开关柜是电力系统中的重要设备，内部放电问题一直是困扰着电力行业的一个重要难题。

35kV开关柜内部放电不仅会导致设备损坏，影响电力系统的稳定运行，还可能引发火灾和安全事故，对生产和人员安全造成严重威胁。

深入研究35kV开关柜内部放电的原因分析及处理方法，对于提升设备可靠性、减少事故发生具有重要意义。

浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜在运行过程中，可能会出现内部放电现象，这样会对设备和人员造成威胁和安全隐患。

为了进一步完善设备运行，提高电力设备的安全性，有必要对35kV开关柜内部放电的原因进行分析，并提出相应的处理方法。

1.电气设备缺陷：35kV开关柜中的电缆头，接地线或断路器等设备可能存在设计或安装缺陷，在设备运行时导致设备内部局部放电。

2.电气设备老化：35kV开关柜中的电缆或绝缘材料处于长时间的运行状态会逐渐老化，绝缘层会逐渐损坏，导致设备内部出现局部放电。

3.环境因素：35kV开关柜的环境温度、湿度、气压和气体成分等因素都会影响设备内部的局部放电现象。

4.电气运行过程中的冲击电压：35kV开关柜中的电缆头等设备在电气运行的过程中会受到冲击电压，导致设备内部的局部放电现象。

1.定期检查绝缘层：35kV开关柜的绝缘层在运行过程中容易老化或受到损坏，因此需要定期对设备的绝缘层进行检查，及时进行更换或维修。

2.减少环境的影响：35kV开关柜在运行过程中，需要注意环境温度、湿度、气压和气体成分的影响，定期检查和维护设备的环境，及时进行调整。

3.采用高质量的电气设备：在35kV开关柜的设计和制造过程中，应选用高质量的电气设备，确保设备具有良好的运行状态和稳定性，有效防止设备内部局部放电。

4.加强电气设备维护：定期对35kV开关柜进行检查和维护，及时发现设备缺陷，进行修复或更换，对于老化的设备及时进行更新。

总之，35kV开关柜内部放电是影响设备安全和稳定运行的重要因素，需要进行定期的检查和维护，加强设备的管理和维修，保证设备的稳定运行，为电力系统的发展提供坚实
的保障。

35kV开关柜局部放电故障分析及处理35kV金属封闭式开关柜在变电站中得到了大量的广泛使用，是目前电力系统中非常重要的电气设备，开关柜在正常运行中，由于柜内电气设备受到环境温湿度、灰尘、过电压等的影响，会发生局部放电的现象，其局部放电的快速准确测试对于保障电网的平安稳定运行、提高供电可靠性具有重要意义。

暂态地电压法与超声波法的检测技术及特点使其适于高压开关柜局部放电的检测，下面将通过对某110kV变电站35kV开关柜局部放电数据异常分析为例，详细介绍这两种方法对设备异常进行诊断及处理。

事件概述2021年05月11日，运行人员在巡视某110kV变电站35kV高压室时，听到轻微间歇地放电异音，通知检修专业后，试验人员赶到现场，使用UltraTEVPlus+测试仪；对110kV该变电站35kV高压室内开关柜进行暂态地电压测试〔TEV〕，同时进行了超声波局部放电测试〔两种检测方法的数据如下表〕。

由此可见：35kVⅡ母PT开关柜的数据明显与其他开关柜的检测数据有区别，测试数据以驼峰形分布。

35kVⅡ母PT开关柜前上部〔母线仓部位〕超声波值到达28dB，暂态地电压相对值最大为44dB，根据国网公司带电测试技术标准标准〔Q/GDW11060-2021?交流金属封闭开关设备暂态地电压局部放电带电测试技术现场应用导那么?及?变电设备带电检测工作指导意见?运检一【2021】108号文件，超声波数值≤8dB时为正常，>8dB且≤15dB为异常，超声波数值>15dB为缺陷；暂态地电压相对值≤20dB为正常，>20dB为异常，在30dB为严重，因此判断此开关柜存在局部放电缺陷。

原因分析经过与超声涉及暂态地电压局部放电检测数据的比照验证，发现两种方法判断的放电位置根本吻合，都存在于35kVⅡ母PT开关柜前部，通过平分面法对该缺陷进行定位，结合缺陷部位局部放电特征的分析，定位结果显示该缺陷可能位于35kVⅡ母PT开关柜上部母线仓母线排A相支柱绝缘子附近，由于开关柜内视线受阻，未能确认具体放电部位，为此，对存在缺陷的开关柜运行环境及周边环境进行了进一步观察分析，发现以下特点：1、因北方春季气候特点，110kV该变电站位于山顶上，与同类变电站相比海拔较高，昼夜温差大，开关室电缆沟内也有潮气上升，开关柜内潮气不易散去，且5月10日发生大范围降雨，造成柜内绝缘介质受潮，致使绝缘介质绝缘性能下降。

浅谈35kV开关柜内部放电的原因分析及处理35kV开关柜内部放电是指在35kV开关柜内部出现电火花放电现象。

其原因可以从以下几个方面分析和处理：1. 设备老化：35kV开关柜内部设备使用时间长，电气性能逐渐下降，绝缘能力减弱，容易引起放电现象。

解决办法是定期进行设备检修和更换老化部件，保持设备的良好工作状态。

2. 污秽和潮湿环境：35kV开关柜内部存在污秽和潮湿的环境，污秽物质会降低设备的绝缘能力，潮湿环境易导致放电现象。

处理方法是保持开关柜内部环境清洁干燥，并及时清理污秽物。

3. 绝缘材料损坏：35kV开关柜内部绝缘材料如橡胶套管、绝缘罩等存在损坏或老化，容易引起电火花放电。

解决办法是进行绝缘材料的定期检查和更换，确保绝缘材料的完好。

4. 设备间隙过小：35kV开关柜内部设备之间的间隙过小，导致电场强度增大，容易引起放电现象。

处理方法是根据设备的要求进行间隙调整，确保设备间隙的适当性。

5. 温度过高：35kV开关柜内部温度过高，导致绝缘材料老化，绝缘能力下降，引发放电。

处理方法是加强开关柜内部的通风和散热，降低温度。

6. 设备运行不稳定：35kV开关柜内部设备运行不稳定，容易引起放电现象。

处理方法是对设备进行全面检修和调试，确保设备运行稳定。

7. 设备安装不规范：35kV开关柜内部设备安装不规范，可能导致设备绝缘不良，从而引起放电。

解决办法是对设备进行重新安装，确保设备安装的规范性和正确性。

35kV开关柜内部放电的原因分析主要包括设备老化、污秽和潮湿环境、绝缘材料损坏、设备间隙过小、温度过高、设备运行不稳定、设备安装不规范等多个方面。

处理方法则需要根据具体情况采取相应的措施，保证35kV开关柜内部的安全运行。

浅谈35kV开关柜内部放电的原因分析及处理35kV开关柜内部放电是一种常见的电力设备故障，它会给电力系统的安全运行造成较大的影响。

本文将就35kV开关柜内部放电的原因分析及处理进行探讨。

开关柜内部存在绝缘材料的老化和损坏。

长时间运行或操作不当都会引发绝缘材料老化，绝缘材料的老化会导致绝缘性能下降，易发生放电现象。

开关柜内部的绝缘材料还可能因为机械振动、冲击或其他原因造成损坏，从而引发局部放电。

开关柜内部存在局部电压过高。

35kV开关柜工作时，由于电力系统的特殊工作环境和复杂的负荷变化情况，可能会引起局部电压过高的现象。

这种局部电压过高会造成绝缘材料的击穿，从而引发放电。

开关柜内部的异物导致放电。

开关柜内部可能会存在一些异物，如灰尘、湿气等。

这些异物会影响绝缘材料的性能，导致放电现象的发生。

操作不当也是导致35kV开关柜内部放电的原因之一。

对于电力设备的操作人员而言，如果不能正确、规范地操作开关柜，就会导致设备损坏或绝缘材料老化，从而引发放电现象。

针对35kV开关柜内部放电的处理方法有以下几点建议：定期对开关柜进行检测和维护。

可以通过使用红外热像仪和超声波检测仪等设备，对开关柜内部的绝缘材料进行定期检测。

发现老化或损坏的绝缘材料应及时更换和修复，以保证开关柜的正常运行。

加强开关柜的绝缘性能。

可以在开关柜的绝缘材料表面涂覆绝缘涂料，提高绝缘材料的耐电压能力。

还可以优化开关柜的结构设计，减少局部电压过高的可能性。

注意开关柜内部的清洁。

定期清理开关柜内部的灰尘和其他异物，保持开关柜内部的干燥和清洁，以降低放电的可能性。

加强操作人员的培训和管理。

操作人员应了解和掌握开关柜的正确操作方法，遵守相关的操作规程，不得随意操作和改动开关柜，以减少错误操作导致的设备故障。

35kV开关柜内部放电是一个复杂的故障现象，其原因涉及到绝缘材料的老化和损坏、局部电压过高、异物等多个方面。

为了解决这一问题，需要通过定期检测和维护、加强绝缘性能、清洁开关柜内部以及加强操作人员的培训等措施来减少35kV开关柜内部放电的发生，从而确保电力系统的安全运行。

开关柜受潮放电情况及整治方法开关柜是电力系统中不可或缺的设备之一，主要用于将电能传输和分配到不同的电路中。

当开关柜发生受潮现象，容易会出现放电情况，严重影响了设备的正常运行。

本文将从开关柜受潮放电情况入手，介绍其整治方法。

一、开关柜受潮放电情况1.开关柜频繁闪烁开关柜受潮后，电器元件表面处会残留一些腐蚀性物质，这些物质容易造成局部放电，导致开关机器人频繁闪烁;2.开关机器人松动潮湿环境会导致开关机器人的零部件发生氧化，使得机器人松动，影响设备的使用寿命;3.开关柜放电声音在开关柜发生放电现象时，常常伴随着特殊的放电声音，表明设备已经受到了损害。

二、开关柜受潮的整治方法1.温度调节在潮湿的环境中，开关柜内的湿度会增大，因此可以通过温度调节来降低开关柜内湿度。

可将开关柜安装在温湿度控制设备中，用空气干燥机、加热器等设备将湿度降低至要求水平;2.使用防潮装置可在开关柜中使用防潮装置如干燥剂，吸湿纸囊等等。

在湿度高的季节，须经常更换防潮剂和吸湿纸囊，以确保开关柜内环境湿度达到要求水平；3.开关柜内部清洁开关柜内部容易隐藏许多灰尘、腐蚀性物质，可涂上绝缘油、清理电器元件表面的腐蚀物质。

增加开关柜防潮能力，减少开关机器人闪烁频繁的情况;4.保持开关柜门的密封性开关柜门的密封性是开关柜抵御潮湿环境影响的重要因素。

开关机器人门应保持紧密；门密封胶条应每两年检查并更换一次，确保效果；5.选用防水防潮开关柜在一些对环境要求严格的场所，可选用防水防潮开关柜，提高设备防水防潮性能和稳定性，有效防止开关柜受潮放电等现象。

三、总结开关柜受潮会对设备造成严重的损害，导致开关机器人频繁闪烁、松动等不良反应。

因此，要想防止这种情况的发生，需要做好环境调节、防潮措施、清洁保养等工作，以确保开关柜正常运行，延长设备的使用寿命。
