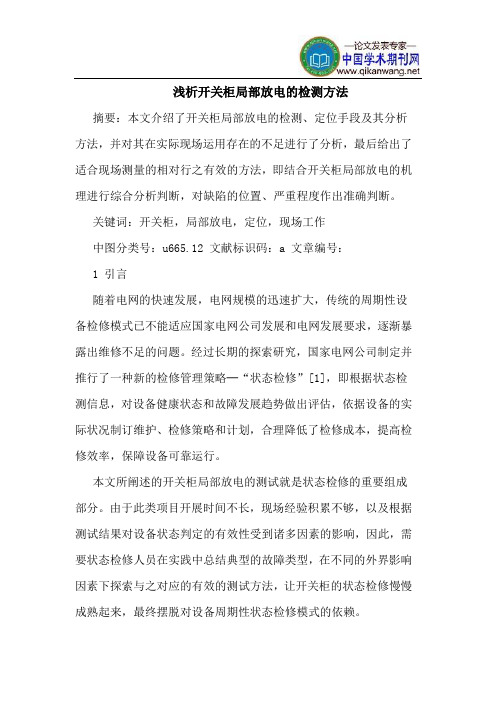

浅析开关柜局部放电的检测方法摘要：本文介绍了开关柜局部放电的检测、定位手段及其分析方法，并对其在实际现场运用存在的不足进行了分析，最后给出了适合现场测量的相对行之有效的方法，即结合开关柜局部放电的机理进行综合分析判断，对缺陷的位置、严重程度作出准确判断。

关键词：开关柜，局部放电，定位，现场工作中图分类号：u665.12 文献标识码：a 文章编号：1 引言随着电网的快速发展，电网规模的迅速扩大，传统的周期性设备检修模式已不能适应国家电网公司发展和电网发展要求，逐渐暴露出维修不足的问题。

经过长期的探索研究，国家电网公司制定并推行了一种新的检修管理策略─“状态检修”[1]，即根据状态检测信息，对设备健康状态和故障发展趋势做出评估，依据设备的实际状况制订维护、检修策略和计划，合理降低了检修成本，提高检修效率，保障设备可靠运行。

本文所阐述的开关柜局部放电的测试就是状态检修的重要组成部分。

由于此类项目开展时间不长，现场经验积累不够，以及根据测试结果对设备状态判定的有效性受到诸多因素的影响，因此，需要状态检修人员在实践中总结典型的故障类型，在不同的外界影响因素下探索与之对应的有效的测试方法，让开关柜的状态检修慢慢成熟起来，最终摆脱对设备周期性状态检修模式的依赖。

2开关柜局部放电测试原理2.1 tev（暂态对地电压）当高压电气设备发生局部放电时，放电电量先聚集在与放电点相邻的接地金属部分，形成电磁波并向各个方向传播，对于内部放电，放电电量聚集在接地屏蔽的内表面，因此如果屏蔽层是连续时无法在外部检测到放电信号。

但实际上，屏蔽层通常在绝缘部位、垫圈连接处、电缆绝缘终端等部位出现破损而导致不连续，这样，高频电磁信号就会传输到设备外层。

通常，局部放电所产生的信号可以看成是由一个点源发出[2]，局部放电产生的电磁波通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态电压，通过设备的金属箱体外表面而传到地下去。

10kV配网开关柜局部放电带电检测技术随着我国经济不断腾飞，配电网络迅猛发展，而10kV开关柜作为配网的重要组成部分，其运行的稳定性直接影响到配网的安全稳定。

对于这些数目日益庞大的配网开关柜，依靠以往传统的巡视、试验和检测技术，往往难以达到及时掌握设备缺陷的要求。

据实际运行经验，发生故障前在事故潜伏期内都可能有放电现象产生，局部放电是导致10kV开关柜设备绝缘劣化、发生绝缘故障的主要原因，其检测和评价已经成为绝缘状况监测的重要手段，因此在配网10kV开关柜设备实际运行中采取合适的局部放电带电测试方法具有重大意义。

标签：10kV;高压开关柜;局部放电;超声波一、10kV配网开关柜局部放电带电现象的危害性分析1.1 开关柜设备被击穿的危害性在10kV配网及开关柜设备运行过程中可能会出现击穿以及绝缘放电现象，而该现象发生后易产生较强腐蚀性，进而对开关柜设备造成局部损伤或者腐蚀，增强开关柜设备绝缘体的导电性，从而造成10kV配网开关柜设备被击穿的状况，影响整个10kV配网的运行安全。

1.2 开关柜局部被击穿的危害性在10kV配网运行中，开关柜局部放电会引发放电处绝缘体被击穿。

开关柜绝缘体局部被击穿不仅会危害开关柜的结构与功能，同时还对10kV配网的整体运行造成一定威胁。

1.3 开关柜绝缘系统被击穿的危害性10kV配网开关柜局部被击穿，若不及时加以检修，长此以往将会在10kV 开关柜的放电点以及放电部位形成积累效应，导致开关柜绝缘系统出现崩溃现象，严重的话会造成开关柜绝缘系统彻底被击穿，从而影响10kV配网运行的安全性与稳定性。

二、10kV配网开关柜局放带电检测技术局部放电长期得不到处理会带来多种危害，例如：绝缘介电性能下降，绝缘击穿等，常见的局放检测技术如下：2.1 超声波检测技术配网开关柜局部放电时将出现声波，而且其频谱较宽，一般达到上兆赫兹，而且频率<20kHz时就可以被清楚地听到，相反，频率>20kHz时，则无法被人听到，需要借助超声波检测器进行识别，通常来说，声音能量会随着局放能量的上升而升高。

高压开关柜局部放电检测技术研究
高压开关柜局部放电是指在高压开关操作和运行过程中，由于压力、热量、湿度等原
因引起的局部放电现象。

局部放电不仅会降低设备的绝缘性能，还可能在长期的运行中逐
渐发展成为一种隐蔽故障，最终导致设备失效。

对高压开关柜的局部放电进行检测和分析，有助于及早发现潜在故障，保障设备的正常运行。

1. 超声波检测法：该方法利用设备发出的声波信号来检测局部放电。

通过安装传感器，记录和分析不同频率范围内的超声波信号，可以确定设备是否存在局部放电现象。

超
声波检测法具有非接触式检测、高灵敏度等优点，适用于大部分高压开关柜的局部放电检测。

2. 红外热像仪检测法：红外热像仪可以测量设备表面的热量分布情况。

当设备发生
局部放电时，局部会产生热量，通过红外热像仪可以观察到异常的热点，从而判断是否存
在局部放电现象。

红外热像仪检测法具有快速、直观、全面等优点，适合于大型高压开关
柜的局部放电检测。

4. 空气离子检测法：该方法通过检测设备周围空气中的离子浓度变化来判断设备是
否发生局部放电。

局部放电会产生大量的离子，通过安装空气离子传感器，可以实时监测
空气中的离子浓度变化，从而判断设备是否存在局部放电现象。

空气离子检测法适用于高
压开关柜的在线监测。

高压开关柜局部放电检测技术是对设备运行中潜在故障的监测和提前预警的重要手段。

各种检测方法可以根据实际情况相互结合应用，通过有效的检测和分析，确保高压开关柜
的可靠运行。

10kV高压开关柜局放测试方法仪器一：局部放电声电波检测仪（TEV ）—对高压室内开关柜进行普测，在设备的TEV模式下，记录TEV信号的幅值和2秒内的脉冲数；在设备的超声波模式下，听耳机中的声音，记录超声波信号幅值。

通过对普测数据分析，再结合其他设备的测试结果，比如定位仪和在线监测系统等，考虑现场实际情况，对开关柜的情况进行比较全面的反映。

TEV使用步骤：1、按下开关键开机进入界面2、选择TEV模式进入TEV测量，按左右键进入连续脉冲测量模式，用设备在高压室的金属门上垂直水平检查3个点取中间值为背景值，用设备在开关柜的金属缝隙处垂直水平测量并记录。

3、选择Ultra Mode进入超声波模式，插入耳机和超声传感器，用传感器对准开关柜的空气通道测试，听取是否有放电破裂的声音。

仪器二：局部放电检测定位仪（PDL1）—通过监测放电点发出的电磁波瞬间脉冲所经过的路径来确定放电活动的位置，原理是采用比较电磁脉冲分别到达每只探测器所需要的时间。

装置的触发LED灯指示哪个通道先被触发，进而表明哪只探测器离放电点的电气距离较近。

PDL1使用步骤：1、将两个探头按颜色与主机对应连接，开机。

2、将探头插入检验仪，按“Double”选择双探头模式，将探头插入校准信号源，按下主机或者探头上的AUTO键，若主机显示(35±2)dB,且脉冲先后指示灯显示左边指示灯亮，检验完成。

3、将探头对着高压室内金属物体，按AUTO键测背景值。

4、用探头贴在开关柜面板上按AUTO键测量并记录。

5、若疑有局放信号，两探头贴面板上定位，不断移动探头直到脉冲先后指示灯同时亮，信号源则在两探头中间。

仪器三：局部放电在线监视仪（PDM03）当高压室内存在多个放电源，且外界干扰很严重时，需要使用在线监测设备才能更好的判断。

PDM03使用步骤：1、开机，按下SelfTset,自检会显示“No channels are connected”，用测试电缆连接各通道与测试源，若显示(31±3) dB,表示各通道良好。

开关柜局部放电带电检测技术的运用1. 引言1.1 背景介绍开关柜局部放电是电力系统中常见的故障形式，其会导致设备损坏甚至引发火灾等危险。

为了及时发现和处理开关柜中的局部放电故障，带电检测技术应运而生。

随着科技的不断进步，带电检测技术在开关柜局部放电领域获得了广泛的应用。

通过采用先进的传感器技术和数据处理方法，可以实现对开关柜中局部放电活动的实时监测和定位。

这不仅可以提高设备的安全性和可靠性，还可以减少维护成本和提高电网的运行效率。

开关柜局部放电带电检测技术的应用具有重要的意义，可以有效防范电力设备事故，保障电网运行的稳定和安全。

该技术还可以为电力系统的智能化发展提供重要支撑，为电力行业的可持续发展注入新的活力。

在未来，随着科技的不断创新和发展，开关柜局部放电带电检测技术将会不断完善和拓展应用领域，为电力系统的安全运行和智能化发展做出更大的贡献。

1.2 研究意义开关柜局部放电带电检测技术的研究意义在于提高电力设备的安全性和可靠性。

随着电力系统的不断发展和扩大，各种电力设备需要保持良好的工作状态，以确保电网的稳定运行。

开关柜作为电力系统中的重要设备之一，在实际运行中常常会出现局部放电现象，如果不及时检测和处理，可能会导致设备损坏甚至事故发生。

局部放电带电检测技术能够实时监测开关柜内部的局部放电情况，及时发现潜在问题并采取相应的措施进行修复，从而保障电力设备的正常运行。

这项技术不仅可以提高设备的安全性，延长设备的使用寿命，还可以减少维护成本和减少停电次数，提高设备的可靠性和稳定性。

通过开发和应用开关柜局部放电带电检测技术，可以有效预防设备事故的发生，保障电力系统的安全稳定运行，为电力行业的发展提供强有力的支撑。

研究开关柜局部放电带电检测技术的意义重大，具有重要的实用价值和社会意义。

2. 正文2.1 开关柜局部放电技术简介开关柜局部放电技术是一种用于检测和监测开关设备内部局部放电现象的技术。

局部放电是指在绝缘介质中出现的局部放电击穿现象，通常会伴随着气体放电声和低阻抗放电电流。

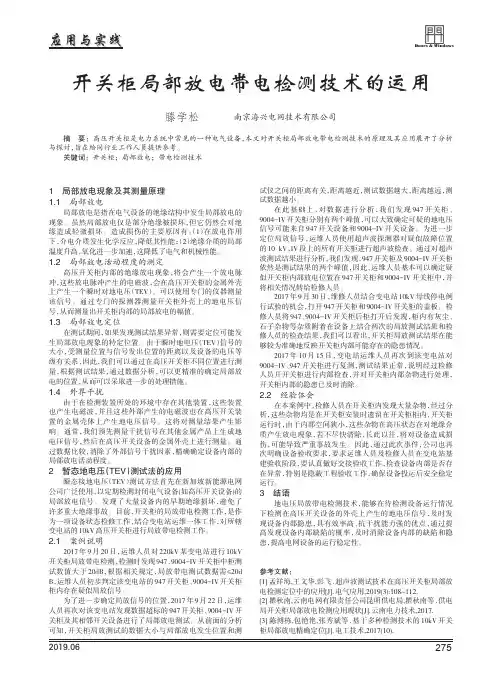

开关柜局部放电带电检测技术的运用【摘要】开关柜局部放电带电检测技术的运用在电力行业具有重要意义。

本文首先介绍了该技术的概念和重要性，然后详细分析了开关柜局部放电的影响以及带电检测技术的原理。

接着探讨了该技术在实际应用中的具体场景，以及其优势和特点。

对开关柜局部放电带电检测技术的发展趋势进行了展望，总结了其在电力设备安全和可靠性方面的重要性。

展望未来，该技术有望在电力领域得到更广泛的应用，为电力系统的运行保驾护航。

深入研究和推广开关柜局部放电带电检测技术对于提升电力设备的安全性和可靠性具有重要意义，值得持续关注和投入。

【关键词】开关柜、局部放电、带电检测技术、重要性、原理、应用场景、优势、特点、发展趋势、未来发展。

1. 引言1.1 介绍开关柜局部放电带电检测技术开关柜局部放电带电检测技术是一种用于监测和检测开关柜组件中可能存在的局部放电现象的先进技术。

局部放电是指在绝缘系统中出现的局部放电放电现象，是绝缘老化和缺陷的早期表现，一旦得以及早发现和处理，可以有效避免事故的发生。

开关柜局部放电带电检测技术通过安装传感器和监测设备，在实时监测开关柜工作状态的对局部放电现象进行实时监测和分析，及时发现潜在问题，提高了设备的安全性和可靠性。

该技术的重要性不仅在于帮助预防设备事故和故障，保障电网的稳定运行，同时也可延长设备的使用寿命，降低维护成本。

开关柜局部放电带电检测技术在现代电力系统中起着至关重要的作用，是值得深入研究和广泛应用的重要技术。

1.2 阐述该技术的重要性开关柜局部放电带电检测技术是一种用于监测和诊断开关柜内部局部放电现象的技术，具有重要的安全和维护意义。

由于开关柜在电力系统中扮演着至关重要的角色，一旦发生故障可能会导致严重的后果，如停电、火灾等。

及时发现和处理开关柜局部放电问题对确保电力系统的可靠运行具有至关重要的意义。

开关柜局部放电带电检测技术可以有效地帮助运维人员及时发现开关柜内部存在的故障隐患，预防事故的发生，保障电力系统的正常运行。

10kV配网开关柜局部放电带电检测1 10 kV配网开关柜局部放电带电危害在10 kV配网开关柜运行过程中，局部放电带电是其常出现的问题，导致10 kV配网存在安全隐患，无法处于稳定运行中，其局部放电带电危害体现在不同方面。

在运行过程中，10 kV配网开关柜设备极易出现“击穿、绝缘放电”现象，具有一定的腐蚀性，会腐蚀开关柜设备，对开关柜设备造成不同程度的损坏，绝缘性能大幅度降低，具有导电性，极易发生安全事故。

在局部放电带电作用下，10 kV配网开关柜设备不断被击穿，导致10 kV配网无法处于稳定运行中。

此外，在局部放电作用下，10 kV 配网开关柜绝缘系统也会被击穿。

被击穿之后，检修人员如果没有及时进行合理化检修，其放电点、放电位置会产生积累效应，严重损坏开关柜绝缘系统，导致其彻底崩溃，10 kV配网也无法处于高效运行中。

针对这种情况，检修人员必须定期检修10 kV配网，科学处理局部放电带电问题，避免故障问题的出现，有效提高10 kV配网安全性、稳定性。

2 10 kV配网开关柜局部放电带电检测2.1 10 kV配网开关柜局部放电带电检测方法2.1.1 超声检测法在10 kV配网开关柜局部放电带电检测过程中，检测人员可以采用超声检测法，动态检测10 kV配网开关柜具体运行情况。

如果10 kV配网开关柜出现局部放电带电现象，会呈现在对应的超声波频谱中，超声波强度和开关柜局部放电强烈程度紧密相连，二者属于正比例关系，如果超声波强度不断增加，说明开关柜局部放电也更强烈。

在开关柜局部放电带电检测中，检测人员要综合分析多方面影响因素，客观分析局部放电带电具体情况，巧妙利用超声检测方法，进行合理化检测，借助检测中超声波强度、频率，准确计算出现局部放电带电现象后，10 kV配网开关柜具体电量，采取合理化的措施，有效解决局部放电问题，避免故障范围进一步扩大，促使10 kV配网处于稳定运行中。

2.1.2 TEV检测法在新疆10 kV配网运行中，TEV检测法已被应用到开关柜局部放电带电检测中，其具有多样化优势，比如，较高的灵敏度、可带电检测、准确定位故障，利于在极短的时间内有效解决局部放电带电问题，避免增加10 kV配网运行成本。

暂态地电压检测暂态地电压检测（Transient Earth Voltages）技术是局部放电检测的一种新方法，近年来在国内外得到了较快发展，并在电力设备如GIS、同步电机、变压器、电缆等的检测中得到了应用。

暂态地电压检测受外界干扰影响小，可以极大的提高电气设备局部放电检测的可靠性和灵敏度，其用于高压开关柜在线监测有着明显的优势。

到目前为止，该技术已经在世界多国进行应用。

10kV、35kV金属封闭式开关柜在变电站广泛使用，其运行安全直接影响整个变电站的供电可靠性。

因此，对开关柜运行状态的监测及对故障的预判和合理检修是保证开关设备安全可靠运行的关键。

据统计，约40%开关柜故障因绝缘和载流缺陷引起，这其中因绝缘部分闪络和插头接触不良占了绝大部分。

通过检测局部放电产生的暂态对地电压信号，不仅可以对开关柜内部局部放电状况进行定量测试，而且可以通过比较同一放电源到不同传感器的时间差异进行定位。

局部放电暂态地电压检测技术的应用有着非常重要的意义。

暂态地电压检测原理暂态地电压检测法定位原理：通过单只电容藕合式探测器在被检设备的接地金属外壳上进行探测。

装置检测由于局部放电而引起的短暂电压脉冲，测出局部放电瞬时电压脉冲的幅度峰值。

若采用两只电容藕合式探测器，则可以检测放电点发出的电磁波瞬间脉冲所经过的时间差来确定放电活动的位置，原理是采用比较电磁脉冲分别到达每只探测器所需要的时间。

系统指示哪个通道先被触发，进而表明哪只探测器离放电点的电气距离较近。

脉冲是以光速或接近光速进行传播的，所以必须能够分辨很小的时间差通常为μs 级。

原理如下图。
