数控机床系统连接与调试-项目3 FANUC 数控机床硬件连接

数控机床系统连接与调试-项目3 FANUC 数控机床硬件连接

图3-7三菱变频器数控机床主轴接线图
项目3 FANUC 数控机床硬件连接
3.相关参数设置
数控机床模拟主轴相关参数设置 见表3-3所示。
项目3 FANUC 数控机床硬件连接
3.2.2数控机床串行主轴控制 1.串行主轴认知
在FANUC 0i系列数控系统中，FANUC CNC控制器与FANUC主轴伺服放大器之间数据 控制和信息反馈采用串行通信进行。
项目3 FANUC 数控机床硬件连接
2.串行主轴硬件连接
数控机床为串行主轴时，JA41连接的是主轴指令信号，如果主轴放大器是βiSVSP 伺服放大器，则JA41连接在JA7B接口，而数控系统的JA40接口空着，而主轴的速 度反馈则连接到βiSVSP主轴放大器的JYA2接口上。
图3-10 数控系统与串行主轴模块连接示意图
图3-6三菱变频器
项目3 FANUC 数控机床硬件连接
表3-2三菱变频器参数设置说明
项目3 FANUC 数控机床硬件连接
（4）变频器在数控机床主轴上的应用
三菱变频器数控机床主轴连接如图2-3所示，其中M是变频主轴电动机。KA11、KA12 是继电器，控制变频器正、反转信号。变频器上C、B端子为系统提供变频工作状态 信息，一般接入PLC输入点，产生报警提示。模拟信号来自数控系统JA40端口。
项目3 FANUC 数控机床硬件连接
2.变频器认知 （2）三菱变频器的端子功能
以三菱变频器为例，讲解变频器各端子的功能，见图3-5所示。
图3-5三菱变频器的端子
项目3 FANUC 数控机床硬件连接
（3）三菱变频器的设置画面与参数
三菱变频器的外观与设置画面如图3-6所示，相关参数设置说明见表3-2所示。
图3-13伺服放大器光缆连接
FANUC数控系统硬件的连接ppt课件

FANUC数控系统硬件的连接ppt课件

3.伺服检测口[CA69]，不需要连接。 4.电源线一般有两个接口，一个为＋24V输入（左），另一个＋24V 输出（右），每根电源线有三个管脚，电源的正负不能接反，具体接线 如下：
（1）24V （2）0V （3）保护地
5.RS232接口，它是与电脑通讯的连接口，共有两个，一般接左边， 右边为备用接口，如果不与电脑连接，则不用接此线（推荐使用存储卡 代替RS232口，传输速度及安全性都比串口优越）。
RS232接口还可以传输或监控梯形图、DNC加工运行。
RS232传输线
DB9常用信号脚接口说明
针号
1 2 3 4 5
功能说明
数据载波检测 接受数据 发送数据
数据终端准备 信号地
缩 针号 写 DCD 6 RXD 7 TXD 8 DTR 9 GND
功能说明
数据设备准备好 请求发送 清楚发送 振铃提示
缩写
DSR RTS CTS DELL
DB25常用信号脚接口说明
针号 1 2 3 4 5 6 7 8 9 10
功能说明 空
发送数据 接受数据 请求发送 清楚发送 数据设备准备好
信号地 载波检测
空 空
针号 11 12-17 18 19 20 21 22 23 24 25
功能说明 空 空 空 空
数据终端准备 空
（3）分离型检测单元绝对编码器电源接口
6）I/O Link接口 JD51A 0i-D系列和0i Mate-D系列中，JD51A插座位于主板上。 FANUC系统的PMC是通过专用的I/O Link与系统进行通讯的，PMC在进 行着I/O信号控制的同时，还可以实现手轮与I/O Link轴的控制，但外围 的连接却很简单，且很有规律，同样是从A到B，系统侧的JD51A（0i C系 统为JD1A）接到I/O模块的JD1B。电缆总是从一个单元的JD1A连接到下一 个单元的JD1B。尽管最后一个单元是空着的，也无需连接一个终端插头 。 JA3或者JA58可以连接手轮。
数控机床的电气连接与调试1

数控机床的电气连接与调试1

0i—mateTA用于车床，2轴2联动。 ⑦具有网络(wǎngluò)功能的超小型、超薄型CNC 16i/18i／21i系列： 控制单元与LCD集成于一体，具有网络(wǎngluò)功能，超高速串行数据通讯。其中FSl6i—MB的插补、位置检测和伺服控制以纳米为单位。16i最大可控8轴，6轴联动；18i最大可控6轴，4轴联动；21i最大可控4
轴，4轴联动。 除此之外，还有实现机床个性化的CNC 16／18 / 160／180系列
第三页，共105页。
项目1：数控系统的连接(liánjiē)及调试
●Fanuc0iC数控系统的组成与特点
最大控制轴数
4轴
最大控制主轴电机数 2个
可连接的伺服电机 αi S 伺服电机
可连接的主轴电机 αi 主轴电机
N0000 00100010（数值(shùzí)）
位轴型：
N1008 X: 00100011 Y: 00000101Z : 00000111A000000001
N1023 X: 1 Y: 2 Z: 3 A :4
第十七页，共105页。
项目1：数控系统的连接(liánjiē)及调试
参数说明中空白位和画面上有显示(xiǎnshì)但参数表中没有说明的参数号，是为 了将来扩展而备用的。必须将其设为0. T系参数和M系参数可能不同，不同系统的参数有两层参数区分，空白表示该参 数不能使用。
伺服接口
FANUC 串行伺服总线
(FSSB)
显示单元 7.2” 单色LCD 或8.4” /10.4”彩色
LCD
显示单元具备PC功能
第四页，共105页。
项目(xiàngmù)1：数控系统的连接及调试
CP1：系统直流24V输入电源接口 FUSE：系统DC24V输入熔断器
数控机床的使用维护与保养PPT课件

数控机床的使用维护与保养PPT课件

以一台加工中心为例，设计一个机床性能测试报告。 。数控功能的检验：
检验的内容：由考机程序体现出系统性能：运动指令功 能、准备指令功能、操作功能、显示功能等。
编制简单的考机程序。
验收时的检验内容：几何精度 定位精度 切削精度 •3
１）几何精度的概念及检验内容
定义： 综合反映机床的各关键零部件及其
组装后的几何形状误差。
▪ 滚珠丝杠螺母副的维护 ▪ 定期检查、调整丝杠螺母副的轴向间隙 ▪ 检查丝杠支承与床身的连接是否松动
▪ 采用润滑脂润滑的滚珠丝杠，每一个半年清洗丝杠上的旧润 滑脂，换上新的润滑脂；用润滑油润滑的滚珠丝杠，每次机 床工作前加油一次
•15
▪ 丝杠防护装置一有损坏要及时更换
机械部件的维护
▪ 刀库及换刀机械手的维护
某加工中心的维护点检表
▪ 每半年
▪ 滚珠丝杠
▪ 清洗旧润滑脂，涂上新的油 脂
▪ 液压油路
▪ 清洗溢流阀、减压阀、滤油 器及油箱箱底
▪ 更换或过滤液压油
▪ 主轴润滑恒温油箱
▪ 每年
▪ 检查并更换直流伺服电机碳 刷
▪ 检查换向器表面，吹净碳粉， 去毛刺
▪ 更换长度过短的电刷，跑合 后使用
▪ 润滑液压泵、滤油器清洗
机械部件的维护
▪ 主传动链的维护 ▪ 熟悉主传动链的结构、性能和主轴调整方法 ▪ 对于带传动的主传动,定期调整带的松紧,防止打滑造成的丢转 ▪ 检查主轴箱温度,检查主轴润滑恒温箱,防杂质,每年更换一次 润滑油,并清洗过滤器 ▪ 经常检查压缩空气气压,保持主轴与刀柄连接部位的清洁 ▪ 刀具拉紧装置长时间使用后会产生间隙,需调整液压缸吨活塞 的位移量
§7-1数控机床的安装、调试和验收
一、数控机床的安装、调试 1、机床的安装 1）对安装地基和安装环境的要求 2）机床的安装步骤 （1）拆箱 （2）就位 （3）找平 （4）清洗和连接
FANUC数控系统的硬件连接介绍PPT(35张)

FANUC数控系统的硬件连接介绍PPT(35张)

项目1 发那科数控系统的软硬件

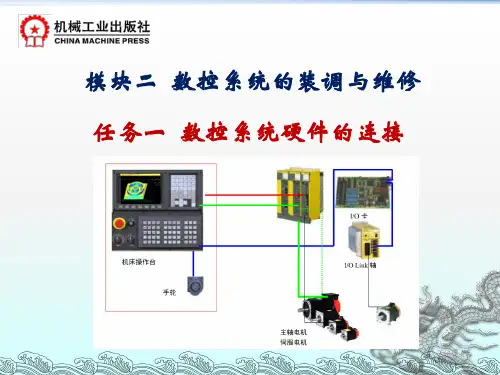

任务1.1 发那科数控系统的硬件连接
➢ 知识目标: 1、FANUC数控装置接口 2、FANUC进给伺服放大器（数字伺服）接口 3、FANUC模拟主轴伺服（主轴变频器）接口 4、FANUC电源装置接口 5、FANUC I/O LINK模块接口 6、FANUC分离器接口 7、FANUC数控系统总体连接
变频器控制端子说明：
STF：正转启动。 STR：反转启动。 RH、RM、RL：多段转速选择。 SD：端子STF、STR、RH、RM、RL 的公共端子。
端口号 COP10A
JA1 JA2 JD36A/JD36B JA40 JD1A JA7A CP1
用途 伺服FSSB总线接口
CRT MDI RS-232-C 模拟主轴 I/OLINK总线接口 主轴编码器反馈接口 24V电源
布置任务：现场认识FANUC Oi-C系统主板接 口。 步骤： 1）学生使用六角扳手打开系统后板； 2）观察系统接口，掌握每个接口的作用。
2、讲解FANUC 0i数控装 置接口定义
二、FANUC 进给伺服放大器接口
进给伺服系统主要由进给伺服驱动装置及其伺服电动机组 成。
伺服驱动装置接受从主控制单元发出的进给速度和位移指令 信号，作一定的转换和放大后，驱动伺服电动机，从而通过机 械传动机构，驱动机床的执行部件实现精确的工作进给和快速 移动。
开环控制
开环控制特点：结构简单、价格低廉，调试和维修都比较方便， 但精度较低。
FANUC 系统交流伺服放大器的分类：
α系列伺服单元
伺服单元
具有（串J行S1数B）字接口
交 流
（SVU）
β伺服单元
具有伺服总线接口 （COP10A/COP10B）
数控系统的管理与维护PPT课件( 16页)

数控系统的管理与维护PPT课件( 16页)


•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
•
10、没人能让我输，除非我不想赢！
•
11、花开不是为了花落，而是为了开的更加灿烂。
•
12、随随便便浪费的时间，再也不能赢回来。
•
13、不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。
•
14、当你决定坚持一件事情，全世界都会为你让路。
文件档案管理
• 数控机床的管理首先要从文件档案管理抓起，数 控机床的文件档案包括新机床的随机文件、软件 和机床使用过程中的文件、软件等内容。做好这 方面的管理工作，就能够最大限度地发挥数控机 床的利用率。
数控机床的使用管理
• 数控机床的保修期一般为1年，对于新购买的数控 机床，在没有加工任务时，数控机床也要定期通 电，最好是1至2次，每次空运行1h以上，以防止 受潮。
•
15、如果没有人为你遮风挡雨，那就学会自己披荆斩棘，面对一切，用倔强的骄傲，活出无人能及的精彩。
•
5、人生每天都要笑，生活的下一秒发生什么，我们谁也不知道。所以，放下心里的纠结，放下脑中的烦恼，放下生活的不愉快，活在当下。人生喜怒哀乐，百般形态，不如在心里全部淡然处之，轻轻一笑，让心更自在，生命更恒久。积极者相信只有推动自己才能推动世界，只要推动自己就能推动世界。
•
5、从来不跌倒不算光彩，每次跌倒后能再站起来，才是最大的荣耀。
•
6、这个世界到处充满着不公平，我们能做的不仅仅是接受，还要试着做一些反抗。
•
7、一个最困苦、最卑贱、最为命运所屈辱的人，只要还抱有希望，便无所怨惧。
•
8、有些人，因为陪你走的时间长了，你便淡然了，其实是他们给你撑起了生命的天空；有些人，分开了，就忘了吧，残缺是一种大美。
FANUC数控系统的硬件连接介绍(35页)

FANUC数控系统的硬件连接介绍(35页)


进给伺服电动机及传动机构
进给伺服电动机
联轴器
滚珠丝杠
进给伺服系统的位置控制形式分类： 半闭环控制
数控机床的半闭环控制时，进给伺服电动机的内装编码器的反 馈信号即为速度反馈信号，同时又作为丝杠的位置反馈信号。 半闭环控制特点：控制系统的稳定性高。 位置控制的精度相对不高，不能消除伺服电动机与丝杠的连接 误差及传动间隙对加工的影响。
厂时与L1、L2短接）。
TH1、TH2：为过热报警输入端子（出厂时，TH1-TH2已短
接），可用于伺服变压器及制动电阻的过热信号的输入。
RC、RI、RE：外接还是内装制动电阻选择端子。 RL2、RL3：MCC动作确认输出端子（MCC的常闭点）。 100A、100B：C型放大器内部交流继电器的线圈外部输入
主电路接触器的控制。
CX4：伺服紧急停止信号输入端，用于机床面板的急停
开关（常闭点）。
SSCK—20数控车床伺服单元连接图
FANUC数控系统的硬件连接介绍(PPT35 页)
(2)βi系列伺服单元
分组练习： βi系列伺服单元接口 并说明用途
FANUC数控系统的硬件连接介绍(PPT35 页)
FANUC数控系统的硬件连接介绍(PPT35 页)
数控车床βi伺服单元连接图
FANUC数控系统的硬件连接介绍(PPT35 页)
FANUC数控系统的硬件连接介绍(PPT35 页)
（3）FANUC 系统αi系列伺服模块端子接口功能
BATTERY：为伺服电动机绝对编码器的电池盒（DC6V）。 STATUS：为伺服模块状态指示窗口。 CX5X：为绝对编码器电池的接口。 CX2A：为DC24V电源、*ESP急停信号、XMIF报警信息输入接 口，与前一个模块的CX2B相连。 CX2B：为DC24V电源、*ESP急停信号、XMIF报警信息输出接 口，与后一个模块的CX2A相连。 C0P10A：伺服高速串行总线（HSSB）输出接口。与下一个伺服 单元的C0P10B连接（光缆）。 C0P10B：伺服高速串行总线（HSSB）输入接口。与CNC系统 的C0P10A连接（光缆）。 JX5：为伺服检测板信号接口。 JF1、JF2：为伺服电动机编码器信号接口。 CZ2L、CZ2M：为伺服电动机动力线连接插口。
