散热器安装前水压试验记录

散热器组对及安装 Last updated on the afternoon of January 3, 2021散热器组对及安装本工艺标准适用于灰铸铁长翼型、圆翼型、柱型和M132型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器的安装工程。

一、材料要求1散热器（铸铁、钢制）：散热器的型号、规格、使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。

翼型散热器翼片完好。

钢串片的翼片不得松动、卷曲、碰损。

钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。

2散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。

丝扣端正，松紧适宜。

石棉橡胶垫以1mm厚为宜（不超过1.5mm厚），并符合使用压力要求。

3其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。

我要想了。

二、主要机具1机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。

2工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。

3量具：水平尺、钢尺、线坠、压力表。

三、作业条件1组对场地有水源、电源。

2铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。

3室内墙面和地面抹完。

4室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。

5散热器安装地点不得堆放施工材料或其他障碍物品。

四、操作工艺(一)工艺流程：编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→→散热器冷风门安装→去管安装→系统试压→刷漆(二)按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。

散热器安装前水压试验记录填写范例散热器安装前水压试验，这个话题听上去有点儿沉重，但其实只要掌握了窍门，就能轻松搞定。

咱们得说，散热器可不是随便安上就行的，毕竟它负责给你家里送温暖。

试想一下，要是没通过水压测试，散热器突然“开口说话”，那可真是让人心慌。

谁不想家里暖洋洋的呢？所以，水压试验的重要性可不是空口说白话的。

好啦，咱们来聊聊这个水压试验的具体步骤。

准备好一切工具，水管、压力表、还有水源，少一样都不行。

然后，把水管接上，确保所有连接都密封得当，防止漏水。

然后呢，慢慢地加压。

哎呀，别一开始就把压力加得太猛，慢慢来，别着急。

看看表，压力达到标准值后，咱们就得静静地等一会儿，观察是否有漏水的情况。

这个过程可得仔细，漏水可不是小事，想想水流淌的声音，啧啧，让人心惊胆战。

观察的时候可别偷懒，要用心。

说不定哪儿就有小问题。

若发现漏水，得赶紧处理，别让它继续“闹腾”。

有些人可能觉得，漏水了就漏水，反正也没什么大不了。

但这可真是大错特错。

漏水不仅浪费水，还可能造成其他问题，后面维修可就麻烦了。

所以，咱们得时刻保持警惕，眼明手快。

测试完后，别急着松一口气，最后一步是记录数据。

记录这些数据就像给散热器做了个“体检”，有必要哦。

把压力值、测试时间、观察结果一一写下，日后查起来也方便。

如果哪天真的出现了问题，翻翻这些记录，心里也能有个谱儿，不至于手忙脚乱。

很多事情都像这水压测试，细节决定成败。

水压试验的过程其实也挺有趣。

想象一下，像是在给散热器进行一场大考。

压力越高，散热器的“承受能力”就越强。

就好比一个人，经历了各种挑战，最终才会变得成熟和强大。

哎，这样说来，散热器也不简单，背负着家人的温暖，还要通过层层考验呢！它们也是有故事的，就像你我一样。

水压试验的成功与否，关乎着咱们的生活质量。

想象一下，冬天围着散热器取暖的画面，那种温暖，简直让人陶醉。

可是，要是没通过水压试验，那就像冬天里没了暖气，心里凉凉的。

再说，咱们都知道，家是温暖的港湾，没了暖气，那得多糟心啊。

室内采暖系统水压试验及调试检验批质量验收记录一、背景和目的为确保室内采暖系统的正常运行和使用安全，依据相关标准和规范，对系统进行水压试验及调试检验批质量验收。

二、验收范围本次质量验收范围包括室内采暖系统的液压试验和调试。

三、检验依据和方法按照国家相关标准以及建筑行业规范的要求进行。

四、验收内容和结果记录1.检验准备在验收前，需做好准备工作，包括准备检验材料、检测仪器和设备，并对其进行校验、检修和清洗。

2.液压试验进行液压试验前，先检查安全阀、排污阀等是否安装正确，并检查系统的密封性能。

然后，按照设计要求进行液压试验，记录测试结果。

3.调试检验对室内采暖系统的各个部分进行调试检验，包括热水管道、散热器、供暖设备等。

通过调整控制参数和检查设备运行情况，确保系统正常运行。

记录各项指标和参数的调整情况。

4.异常处理如果在测试过程中出现异常情况，需及时处理并记录处理过程和结果。

5.相关报告和文件将测试和检验结果整理成报告和文件，包括系统运行参数、设备情况、调试结果等。

五、质量验收结论依据室内采暖系统的液压试验和调试检验批的结果，结合相关标准和规范进行评估，可以得出系统是否合格的结论。

六、质量验收不合格处理若室内采暖系统的液压试验和调试检验批结果不合格，应及时进行整改和处理，并重新进行质量验收。

七、质量验收记录归档质量验收记录应进行归档保存，以备日后检验和追溯。

以上为室内采暖系统水压试验及调试检验批质量验收记录。

通过本次验收，对系统的正常运行和使用安全进行了保障。

同时，也为日后的维护和管理提供了依据。

竣工验收表格大全（共98种表格)目录1.建筑给水排水及采暖工程概况表ﻩ错误!未定义书签。

2.建筑给水排水及采暖工程施工现场质量管理记录................................................................... 错误!未定义书签。

3.建筑给水排水及采暖分部工程质量验收记录........................................................................... 错误!未定义书签。

4.建筑给水排水及采暖工程质量控制资料核查记录ﻩ错误!未定义书签。

5.建筑给排水及采暖工程安全和功能检验资料核查及主要功能抽查记录ﻩ错误!未定义书签。

6.建筑给排水及采暖观感质量检查记录ﻩ错误!未定义书签。

7.设备进场验收记录ﻩ错误!未定义书签。

8.材料(设备）合格证明文件汇总表10ﻩ9.管道工程隐蔽验收记录ﻩ错误!未定义书签。

10.管道支、吊架安装记录ﻩ错误!未定义书签。

11.管道焊接检验记录....................................................................................................................... 错误!未定义书签。

12.楼板(屋面）立管洞盛水试验记录 ............................................................................................. 错误!未定义书签。

13.钢管伸缩器预拉伸安装记录....................................................................................................... 错误!未定义书签。

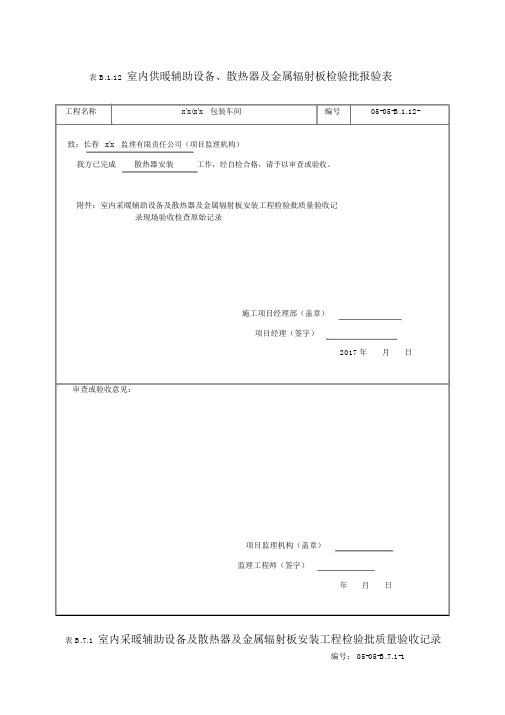

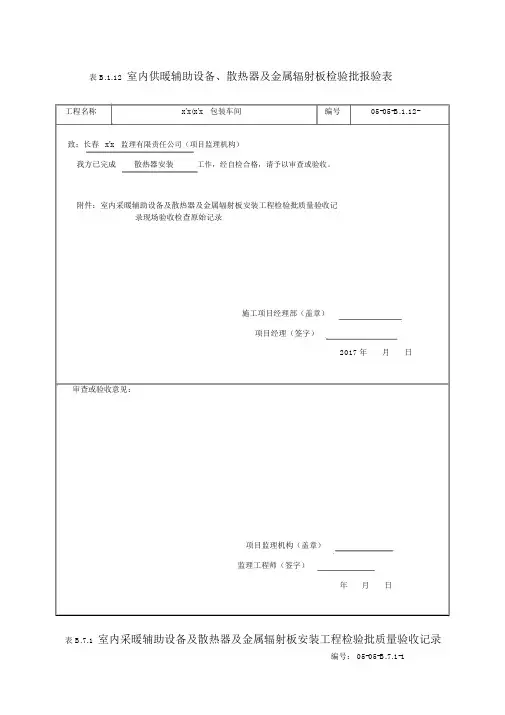

表 B.1.12 室内供暖辅助设备、散热器及金属辐射板检验批报验表工程名称x'x(x'x包装车间编号05-05-B.1.12-致：长春x'x监理有限责任公司（项目监理机构）我方已完成散热器安装工作，经自检合格，请予以审查或验收。

附件：室内采暖辅助设备及散热器及金属辐射板安装工程检验批质量验收记录现场验收检查原始记录施工项目经理部（盖章）项目经理（签字）2017年月日审查或验收意见：项目监理机构（盖章）监理工程师（签字）年月日表 B.7.1 室内采暖辅助设备及散热器及金属辐射板安装工程检验批质量验收记录编号： 05-05-B.7.1-1单位（子单位）分部（子分x'x(x'x 包装车间建筑给水排工程名称部）工程名水及供暖称施工单位中国 x'x有限公司项目经理刘国良分包单位/项目经理/施工依据《建筑给水排水及采暖工程施工质量验收规范》验收依据验收项目设计要求最小/实际主及规范规定抽样数量1 散热器水压试验第 8.3.1 条 6控项 2 金属辐射板水压试验第 8.4.1 条/目 3 金属辐射板安装第 8.4.2 条、第 8.4.3 条/4 水泵、水箱安装第 8.3.2 条/1 散热器的组对第 8.3.3 条、第 8.3.4 条/一2 散热器的安装第 8.3.5 条、第 8.3.6 条 63般散热器表面防腐涂漆第 8.3.8 条/项散热散热器背面与墙内表面距离（ mm） 3 6目器允与窗中心线或设计定位尺寸（ mm）20 6 许偏差散热器垂直度（ mm） 3 6主控项目全部合格，一般项目满足施工规范规定要求。

施工单位检查结果质量员：监理单位验收结论监理工程师：表 B.5.3现场验收检查原始记录辅助设备、散热分项工器及金属程名称辐射板安装检验批容量73检验批部位全楼GB50242-2002检查检查记录结果无渗漏合格/ // // // /符合要求合格/ /符合要求合格符合要求合格符合要求合格2017年月日年月日工程名称x'x(x'x 包装车间编号室内采暖辅助设备及散热器及金属辐射板安装工程日检验批名称期2017 年月日检验批质量验收记录序号验收检查项目验收检查部位验收检查结果备注1 散热器水压试验全楼2 散热器安装0.00 米3 同上7.00 米4 同上12.70 米5 同上17.00 米质量员施工员签施工单位中国x'x 有限公司字栏监理单位长春x'x 监理有限责任公司监理工程师。

1.总则适用范围本工艺标准适用于建筑物室内散热器的安装的工程。

编制依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022.施工准备技术准备图纸会审已完成，并有记录。

施工技术人员给操作工人已做好技术交底。

材料准备铸铁散热器的型号、规格、使用压力必须符合设计要求，并有出厂合格证。

无砂眼，对口面平整，没有偏口、裂缝和上下口中心距不一样等现象。

钢制散热器造型美观、丝扣端正、松紧适宜，油漆完好，整组散片不翘椤。

钢串片的翼片未松动、卷曲、碰损等。

组对散热器的零件：对丝、堵头、补心、弯头、长丝、游任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣等现象，丝扣端正、松紧适宜，石棉橡胶垫以1mm 为宜，并符合使用压力要求。

其它如拉杆、垫片、螺栓螺母、钢管、手动跑风、麻丝、防锈漆的选用应符合质量和规范要求。

主要机具机具：台钻、手电钻、试压泵、砂轮锯、套丝机。

工具：铸铁散热器组对架子、对丝钥匙、管钳、钢丝刷、锯条、手锤、各种活扳子、套丝扳、煨弯器。

作业条件散热器组对场地的水源、电源已具备。

按设计要求，已准备的各种规格用的管材、阀门、散热器片、管件、管卡已除锈。

安装部位或房间的内部装修工作已完成。

室内采暖干管、立管安装完毕，接往各散热器的支管预留管的位置正确，标高符合要求。

3.操作工艺工艺流程散热器组对→散热器单组试压→托钩托架放线安装→散热器安装→手动跑风安装→防腐。

散热器组对散热器组对前，先制做组对的架子或根据散热器规格用100×100木方平放在地上，楔四个铁柱用铅丝将木方绑牢加固，做成临时组对架。

将散热器内部铁渣、砂粒等杂物清理干净，散热器上的铁锈必须用钢丝刷或砂纸全部清除，散热器每片上的各个面应用细砂布或断锯条打磨干净，直至露出金属本色。

按设计散热器片数由两人一组，先将第一片平放在工作台上，且正扣朝上，将两个对丝的正扣分别拧入散热器片上下接口内1-2扣，将抹好铅油的垫片套在对丝中央，然后将另一片的反扣分别对准上、下对丝的反扣，插入钥匙，开始用手扭动钥匙进行组对，转动钥匙时，正扣和反扣会同时向对丝中间拧入，直至将对丝上紧。

（建筑给排水工程）给排水资料表格管道工程隐蔽验收记录SN2.3建筑给水排水及采暖工程施工现场质量管理记录SN1.1建筑给水排水及采暖分部工程质量验收记录SN1.2建筑给水排水及采暖子分部质量管理记录SN1.3（统表1）建筑给水排水及采暖分项工程质量验收记录SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录SN1.5建筑给水排水及采暖工程安全和功能检查资料核查及主要功能抽查记录SN1.6建筑给排水及采暖工程观感质量检查记录SN1.7设备进厂开箱检查记录SN2.1建筑给水排水及采暖工程材料、设备器具合格证、质保书、进场检（试）验报告汇总表SN2.2技术负责人：质量检查员：2007年月日管道支、吊架安装记录SN2.4管道焊接检验记录SN2.5楼板（屋面）立管洞盛水实验记录SN2.6塑料排水管伸缩器安装预留伸缩量记录SN2.8设备基础验收记录SN2.9管道保温验收记录SN2.10设备单机试运转记录SN2.11阀门及散热器安装前水压试验记录SN2.14承压管道系统（设备）强度和严密水压试验记录SN2.15非承压管道灌水试验记录SN2.16给水、热水及采暖管道系统冲洗记录SN2.17卫生器具满水试验记录SN2.18地漏排水试验记录SN2.19排水系统及卫生器具通水试验记录SN2.21（室内排水系统安装子分部工程质量验收记录）（室内给水系统子分部工程质量验收记录）（室内热水供应系统安装子分部工程质量验收记）（卫生器具安装子分部工程质量验收记录）统表1（室外供热管网子分部工程质量验收记录）（建筑中水系统及游泳池水系统安装子分部工程质量验收记录）（室内消火栓系统安装分项工程质量验收记录）（给水设备安装分项工程质量验收记录）（室内排水管道及配件安装分项工程质量验收记录）（室内雨水管道及配件安装分项工程质量验收表）（室内热水管道及配件安装分项工程质量验收表）（室内热水系统辅助设备安装分项工程质量验收表）（卫生器具安装分项工程质量验收记录卫生器具给水配件安装分项工程质量验收记录）（卫生器具排水管道安装分项工程质量验收记录（室内采暖系统管道及配件安装分项工程质量验收表）（建筑中水系统管道及辅助设备安装分项工程质量验收记录）给水管道及配件安装分项工程质量验收记录统表2（系统水压试验及调试分项工程质量验收记录）（管道及配件安装分项工程质量验收记录）排水管沟与井池分项工程质量验收记录材料（构配件）、设备进场使用报验单A3.2工程名称：南京有线电厂整体搬迁工程江苏省建设厅监制工序质量报验单A3.2 工程名称：江苏省建设厅监制承压管道系统（设备）强度和严密性水压试验记录SN2.15非承压管道灌水试验记录SN2.16给水、热水及采暖管道系统冲洗记录SN2.17卫生器具满水试验记录SN2.18地漏排水试验记录SN2.19室内排水管道通球式样记录SN2.20排水系统及卫生器具通水试验记录SN2.21敞开水箱满水试验记录SN2.22消火栓系统试射试验记录SN2.23给水管道及配件安装工程检验批质量验记录SN3.1.1室内消火栓系统安装检验批质量验收记录SN3.1.2给水设备安装工程检验批质量验收记录SN3.1.3室内排水管道及配件安装工程检验批质量验收记录SN3.2.1室内雨水管道及配件安装检验批质量验收记录SN3.2.2续表。

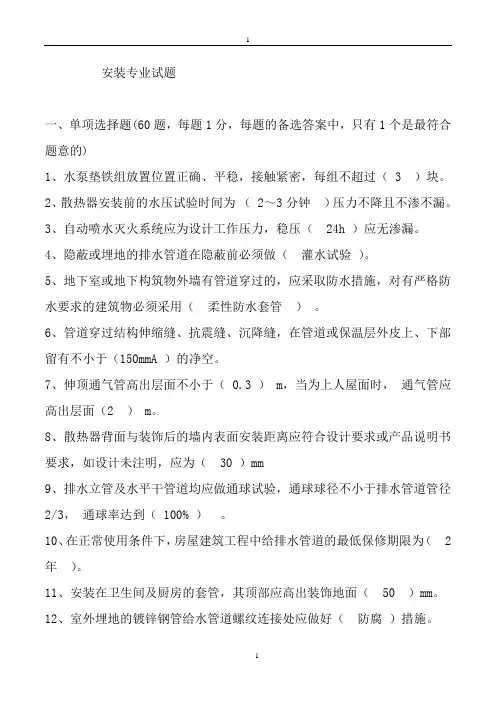

安装专业试题一、单项选择题(60题，每题1分，每题的备选答案中，只有1个是最符合题意的)1、水泵垫铁组放置位置正确、平稳，接触紧密，每组不超过（ 3 ）块。

2、散热器安装前的水压试验时间为（ 2～3分钟）压力不降且不渗不漏。

3、自动喷水灭火系统应为设计工作压力，稳压（ 24h ）应无渗漏。

4、隐蔽或埋地的排水管道在隐蔽前必须做（灌水试验）。

5、地下室或地下构筑物外墙有管道穿过的，应采取防水措施，对有严格防水要求的建筑物必须采用（柔性防水套管）。

6、管道穿过结构伸缩缝、抗震缝、沉降缝，在管道或保温层外皮上、下部留有不小于（150mmA ）的净空。

7、伸顶通气管高出层面不小于（ 0.3 ） m，当为上人屋面时，通气管应高出层面（2 ） m。

8、散热器背面与装饰后的墙内表面安装距离应符合设计要求或产品说明书要求，如设计未注明，应为（ 30 ）mm9、排水立管及水平干管道均应做通球试验，通球球径不小于排水管道管径2/3，通球率达到（ 100% ）。

10、在正常使用条件下，房屋建筑工程中给排水管道的最低保修期限为（ 2年）。

11、安装在卫生间及厨房的套管，其顶部应高出装饰地面（ 50 ）mm。

12、室外埋地的镀锌钢管给水管道螺纹连接处应做好（防腐）措施。

13、螺纹连接的管道安装后，螺纹根部应有（ 2～3 ）扣达到外露丝扣。

14、铸铁管道在穿越建筑物沉降缝、伸缩缝处应（设置补偿装置）。

15、铸铁给水管承插连接时，橡胶圈接口每个接口的最大转角依据管道规格一般为（ 3°～5°）。

16、给水系统管道管径小于或等于100mm的镀锌钢管应采用（螺纹连接）。

17、UPVC排水横管在水流转角小于135°的干管上应设（清扫口）。

18、当二根以上污水立管共用一根通气管时，通气管管径应不小于（其中一根最大排水管管径）。

19、采用管径为100mm的铸铁排水管的生活污水管管道坡度不应小于（ 0.012 ）。
