消防安全标识图例-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。

2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。

序号标志图例名称设置说明5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。

6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

8消防水带标志规格：13*13设置在消防水带附近位置。

9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

序号标志图例名称设置说明11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

12如图灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

13如图室内消火栓标志规格：45*设置在室内消火栓箱门上。

14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。

序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。

消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。

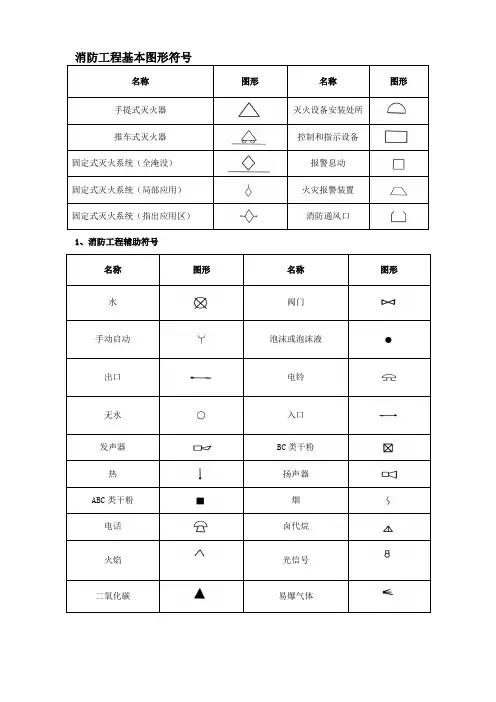

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．53．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。

表5只列出左向和左下向的方向辅助标志。

根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。

3．5．4 在标志远离指示物时，必须联用方向辅助标志。

如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。

3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。

则放在图形标志的右方(见图1、图3c)。

3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。

图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。

消防安全标识图例序号标识图例名称设置说明1 告知书设置在场所主要入口处张贴或悬挂2关注消防关爱生命承诺书为营造一流的消防安全环境，本场所郑重承诺：1、消防设施器材、消防安全标志完好有效；2、员工经过消防安全培训；3、员工每季度开展消防演练；4、员工能熟练处置初起火灾；5、本场所无火灾隐患。

以上承诺，自愿接受社会公众监督。

承诺场所：责任人：承诺书设置在场所主要入口处张贴或悬挂3灭火器一、设施名称：灭火器二、使用方法1、拔下保险销2、握住软管3、压下手柄灭火三、巡检要点1.检查生产日期、有效期；2.检查压力指示器的指针是否在绿色指示范围；3.查看放置地点，核对型号和数量；4.灭火器配置场所的使用性质，包括可燃物的种类和物态等，是否发生变化；5.室外灭火器是否有防雨、防晒等保护措施；6.灭火器的铅封、销闩等保险装置是否损坏或遗失；消防设施器材标识：灭火器设置在相应消防设施器材附近，包含编号、使用方法、巡检要点—1 ——3 —方法。

8应急照明灯一、设施名称：应急照明灯具二、使用方法：三、巡检要点：1.应急照明灯具和线路是否完好无损；2.应急照明灯具是否处于正常工作状态。

3.宜安装在顶棚或2.2m以上的侧面墙上；4.疏散用的事故照明，其最低照度不应低于0.5lx，消防控制室、消防水泵房、自备发电机房、防排烟机房、配电房等，应保持正常照明的照度，其连续供电时间不应少于30min，超高层建筑连续供电时间不应少于30min；5.操作试验按钮或其他试验装置，消防应急灯具应转入应急工作状态；6.火灾时，所有消防应急灯具应能切换到应急状态四、编号：000000（单位内部对于该设施的自定义编号）五、巡查负责人：工作在附近的员工六、消防常识：爱护消防器材,掌握使用方法。

消防设施器材标识：应急照明灯设置在相应消防设施器材附近，包含编号、使用方法、巡检要点9 安全出口标识设置在安全出口旁边，标明严禁锁闭。

10 防火门标识设置在防火门附近或上面，提示常闭防火门保持关闭。

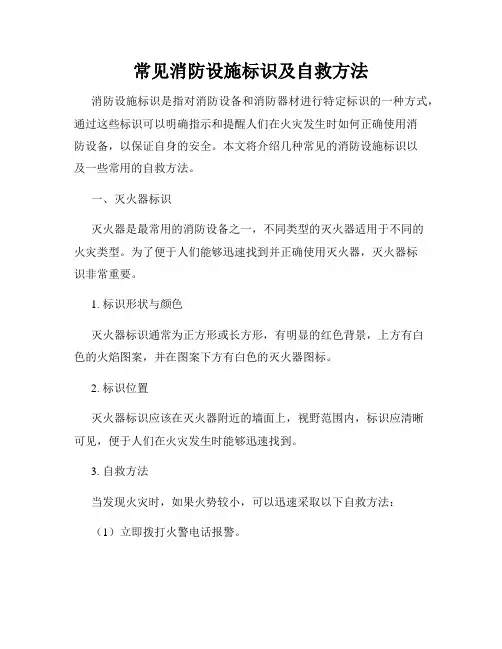

常见消防设施标识及自救方法消防设施标识是指对消防设备和消防器材进行特定标识的一种方式，通过这些标识可以明确指示和提醒人们在火灾发生时如何正确使用消防设备，以保证自身的安全。

本文将介绍几种常见的消防设施标识以及一些常用的自救方法。

一、灭火器标识灭火器是最常用的消防设备之一，不同类型的灭火器适用于不同的火灾类型。

为了便于人们能够迅速找到并正确使用灭火器，灭火器标识非常重要。

1. 标识形状与颜色灭火器标识通常为正方形或长方形，有明显的红色背景，上方有白色的火焰图案，并在图案下方有白色的灭火器图标。

2. 标识位置灭火器标识应该在灭火器附近的墙面上，视野范围内，标识应清晰可见，便于人们在火灾发生时能够迅速找到。

3. 自救方法当发现火灾时，如果火势较小，可以迅速采取以下自救方法：（1）立即拨打火警电话报警。

（2）通过灭火器进行灭火，首先确定火源位置，正确使用灭火器进行灭火。

（3）如火势无法控制，应迅速采取逃生措施，保持冷静，尽量避免吸入烟雾。

（4）用湿毛巾捂住口鼻，蹲低身体，尽量避免烟雾中心，按照安全通道有序撤离。

二、火灾报警器标识火灾报警器是消防设备中用于发出火警信号以及提醒人们火灾发生的设备。

下面是火灾报警器标识的介绍：1. 标识形状与颜色火灾报警器标识为正方形或长方形，背景色为红色，上面有白色的火焰图案，并在图案下方有白色的火灾报警器图标。

2. 标识位置火灾报警器标识应该在火灾报警器附近的墙面上，视野范围内，标识应清晰可见，便于工作人员或者市民在火灾发生时能够快速发现报警器。

3. 自救方法当听到火灾报警器响起时，应立即采取以下自救方法：（1）保持冷静，迅速拨打火警电话报警，并告知火灾发生的地点。

（2）根据情况，有序地按照安全通道进行撤离。

（3）用湿毛巾捂住口鼻，蹲低身体，尽量避免烟雾。

（4）遇到无法逃生的情况时，可以用湿毛巾堵住门缝，打开窗户向外寻求帮助。

三、应急疏散标识应急疏散标识是指在火灾发生时，指示人们如何迅速安全地疏散的标识。

消防安全标识图例消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。

2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。

序号标志图例名称设置说明5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。

6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

8消防水带标志规格：13*13设置在消防水带附近位置。

9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

序号标志图例名称设置说明11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

12如图A.1 灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

13如图A.2 室内消火栓标志规格：45*11.8设置在室内消火栓箱门上。

14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。

序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。

一般搭配其他文字说明。

19报警阀组标志规格：27*13.8设置在湿式报警阀组附近，标明测试方法。
