XK3190-C8 称重指示器使用说明书(1.02 版)耀华称重系统X K 3 1 9 0－C 8目录第一章概述-------------------------------------------------------------------------- 3第二章主要参数-------------------------------------------------------------------- 4 第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11 第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26一、开机及开机置零---------------------------------------------------------26二、手动置零------------------------------------------------------------------2 6三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26五、启动/停止-----------------------------------------------------------------26六、峰值保持------------------------------------------------------------------2 7七、输入输出功能------------------------------------------------------------27八、常用参数查询------------------------------------------------------------27第六章控制过程详解------------------------------------------------------------28一、模式 0（1种配料的加法模式）-------------------------------------28二、模式 1（1种配料的减法模式）-------------------------------------30三、模式 2（两种料加法秤）---------------------------------------------321X K 3 1 9 0－C 8四、模式 3（分选模式）---------------------------------------------------34附录一出错信息提示------------------------------------------------------------39 附录二大屏幕数据波形图及格式----------------------------------------------40附录三串行通信－指令应答方式的数据格式-------------------------------41亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2X K 3 1 9 0－C 8第一章概述XK3190—C8称重显示控制器采用 MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达 80次/秒的转换速度。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

XK3190-C8+使用说明书XK3190-C8+使用说明书免费下载用于电子吊秤，电子吊称，电子地磅，电子磅秤，地磅秤，电子台秤，电子天平，电子磅称，电子磅秤，电子吊钩称，电子叉车称，电子叉车秤，汽车衡，汽车地磅，汽车磅秤，汽车过磅，电子桌秤，条形码电子称，U型电子秤，液氯钢瓶秤，防爆地磅，防腐蚀电子台秤，不锈钢防水电子秤，防爆电子台称，防爆叉车秤，全不锈钢电子叉车称等一、{XK3190-C8+}开机及开机置零接通电源后，显示器进行“0～9”的笔划自检，然后显示版本号，完成后自动进入称重状态。

开机后，如果空秤的重量偏离零点，但仍在置零范围内，显示器将自动开机置零；若在置零范围外，显示器显示以标定零位为基准的重量。

开机置零范围见参数设置一章【SEt1】里的参数 1：[n ABC]的 B参数设置。

二、{XK3190-C8+}手动置零当显示值偏离零点，但在手动置零范围之内，且稳定灯亮时，按【置零】键，可以使显示值回零，此时零位标志灯亮。

手动置零范围见参数设置一章【SEt1】里的参数 1：[n ABC] 的A参数设置。

三、{XK3190-C8+}除皮在称重状态下，显示重量为正且称重稳定时，按【除皮】键，可将显示的重量作为皮重扣除，此时显示净重为0，净重指示灯亮。

四、{XK3190-C8+}日期与时间的设置通过设定参数【SEt0】中的[d**.**.**]目录设置日期， [t**.**.**]设置时间，按【置零】键改变闪烁位，【除皮】键改变大小，设置完成后按【输入】键进入其他参数设置，或者通过【 F1】键退出设置。

五、{XK3190-C8+}启动/停止启动或停止，可直接按键盘的【运行】键，或在后面板的“启动”端输入一个脉冲信号，仪表即进入控制状态或退出控制状态。

六、{XK3190-C8+}峰值保持通过设定参数【SEt 1】中的[F *] 参数来选择峰值保持工作方式：0－峰值保持关闭－峰值保持有效，回零后自动取消保持－峰值保持有效，按【输入】键启动保持，再次按【输入】键解除保持（此状态下【输入】键不具有手动保存/打印功能）七、{XK3190-C8+}输入输出功能输入输出检测：同时按【F1】和【运行】键，可以进入内码状态，此时在输入端1、2、3分别给电平信号，输出端 1、2、3会有对应的输出信号，仪表前面板对应指示灯亮。

XK3190-A9 称重显示器2002 年11 月版目 录 第一章 技术参数第二章 安装一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章 操作方法一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章 维护保养和注意事项第五章 信息提示附 录第一章 技术参数1. 型号 XK3190-A9 称重显示器2. 模拟部分转换原理 双积分式A/D输入信号范围 0 ～ 18mV最大净输入信号 18mV转换速度 10～15 次/秒A/D 转换分辨码 50 万码非线性 ＜ 0.01%F.S满量程温度系数 8PPM/℃标定 全部采用键盘操作完成供桥电源 DC，8V，可连接6 个350Ω的传感器或12 个700Ω的传感器传感器的连接方式 采用6 线式，长线自动补偿3. 显示 7位LED，字高0.56 英寸，7 个状态指示符，3 个电量指示符显示周期 100ms分度值 1/2/5/10/20/50/100 可选4. 时钟 可显示年/月/日、时/分/秒，自动闰年、闰月。

精度 + 5s/24h，不受断电影响。

5. 键盘数字键 0～9功能键 15 个（其中10 个与数字键复合使用）键材料 轻触式薄膜开关6. 大屏幕显示器接口 串行输出方式传输方式 电流环 / RS232 信号传输的数据格式 11 位波特率 600传输距离 ≤30 米7. 串行通讯接口传输方式 RS232C波特率 波特率可选600/1200/2400/4800/9600传输的数据格式 10 位：1 位起始位、8位数据位（ASCⅡ编码）、1位停止位 传输距离 ≤30 米8. 打印接口 标准并行输出接口可配TpuP16 微型打印机、TM800、KX－P1121、LQ1600K 宽行打印机9. 数据贮存 可贮存255 个车号和皮重、100 个货号、205 组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源 采用CP7－12 蓄电池供电（12V，外接）蓄电池使用时间 约20 小时（充足电后使用）蓄电池充电时间 约30 小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度 0℃ -- 40℃储运温度 －25℃ -- 55℃相对湿度 ≤85％RH预热时间 15 分钟12. 外形 310×195×186 (mm)自重 约2.5 公斤第二章 安 装 联 接 一. 仪表前功能视图和后功能视图 :二、传感器与仪表的连接1、传感器的连接采用9 芯插头座。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

xk3190~A9+使用说明书XK3190-A9＋称重显示控制器2008年01月版鲁成衡器第一章技术参数 1 第二章安装 3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法10一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项16 第五章信息提示16 附录18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度:3级,n=30003.模拟部分转换原理Δ－Σ式A/D输入信号围-16 mV～18 mV转换速度每秒10次A/D转换分辨码100万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7位LED，7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

6. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环/ RS232信号传输的数据格式11位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

耀华称重显示器XK3190-A30的使用说明一. 开机及开机自动置零1. 接通交流电源并打开电源开关后，仪表进行“9999999”～“0000000”的笔划自检，完成后自动进入称状态。

若使用外置蓄电池，则需接好蓄电池连接线，打开电源开关后，再按一下直流启动开关，仪表才能入笔划自检状态。

1．在笔划自检过程中，按任意键停止自检。

3．开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。

开机置零范围的参数选择、设置方法详见标定的有关章节。

正常工作时应拔下标定头。

二. 手动置零(半自动置零)1. 按[置零]键，可以使仪表回零，此时零位标志符亮。

1.显示值偏离零点,但在置零范围以内时，[置零]键起作用。

否则[置零]键不起作用，置零范围的参数选择、设置方法详见标定的有关章节。

3. 只有稳定标志符亮时，可以进行置零操作。

三. 去皮功能操作1. 本仪表提供三种去皮方式：①. 一般去皮：在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为0，去皮标志符亮。

②. 预置皮重：在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。

若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。

③. 按车号调用皮重：在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按[去皮]键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。

2. 在称重显示状态下，可连续去皮。

当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去皮标志符熄灭。

四. 日期与时间的设置及操作1.在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。

如果正确，按[输入]键或[称重]键退出；如果不正确，用数字键送入正确日期后，按[输入]键即可。

2. 在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

【最新整理，下载后即可编辑】XK3190-C8称重指示器使用说明书(1.02 版)上海耀华称重系统有限公司X K 3 1 9 0－C 8目录第一章概述-------------------------------------------------------------------------- 3 第二章主要参数-------------------------------------------------------------------- 4第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26 一、开机及开机置零---------------------------------------------------------26 二、手动置零------------------------------------------------------------------26 三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26 五、启动/停止-----------------------------------------------------------------26 六、峰值保持------------------------------------------------------------------27 七、输入输出功能------------------------------------------------------------27 八、常用参数查询------------------------------------------------------------27 第六章 控制过程详解------------------------------------------------------------28 一、模式 0（1种配料的加法模式） -------------------------------------28二、模式 1（1种配料的减法模式） -------------------------------------30 三、模式 2（两种料加法秤）---------------------------------------------321X K 3 1 9 0－C 8四、模式 3（分选模式）---------------------------------------------------34 附录一 出错信息提示------------------------------------------------------------39 附录二大屏幕数据波形图及格式 ----------------------------------------------40附录三串行通信－指令应答方式的数据格式 -------------------------------41亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2X K 3 1 9 0－C 8第一章概述XK3190—C8称重显示控制器采用MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达80次/秒的转换速度。

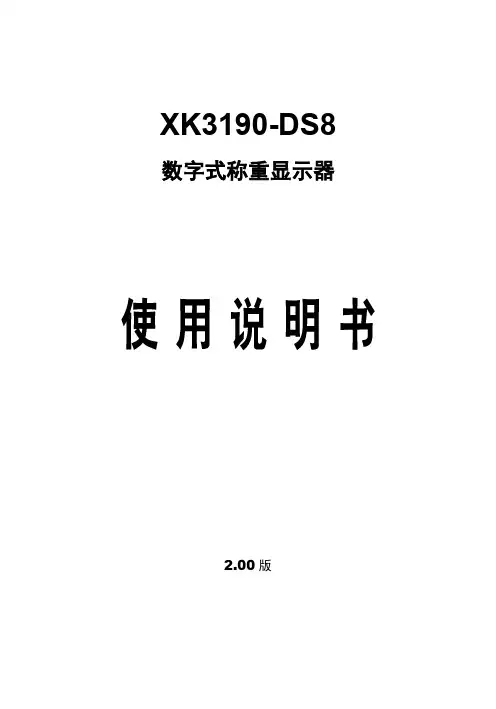

XK3190-DS8 数字式称重显示器第一章技术参数 1 第二章安装 2一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 数据记录的贮存七. 打印操作八.车号选择及字母输入九.报表打印十.查询记录十一.记录的清除操作十二.记忆皮重的输入方法十三. 显示亮度调节十四. 毛净重切换十五. 面板式微打走纸第四章选配件说明18一．概述二．参数设置三．开关量输入输出扩展模块四．以太网扩展模块五．模拟量4-20mA输出扩展模块六．工业MODBUS通讯扩展模块七．无线射频RF通讯扩展模块八．短信SMS /物联网GPRS扩展模块九．物联网WIFI / 以太网扩展模块第五章维护保养和注意事项27 第六章信息提示28附录29第四章维护保养和注意事项18第五章信息提示19 附录 20(V1.10版)在使用仪表前，敬请阅读使用说明书。

第一章技术参数1、型号：XK3190-DS82、数字传感器接口：接口方式：RS485传输距离：≤1000米传输速度：9600 baud信号电源：DC10V，≤400mA接口能力：1~16个数字传感器兼容协议：耀华数字传感器通讯协议支持厂家：中航、广测、本源、博达、锐马、华兰海等支持耀华协议的数字传感器在选购配套的数字传感器时请注意它是否支持耀华协议。

3、显示：7位1英寸超高亮度米字LED显示，10个状态指示符。

4、键盘：数字键0 ~ 9功能键24个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年闰月；不受断电影响。

6、电子铅封：可检测记录仪表打开情况。

7、大屏幕显示接口传输方式串行输出方式，20mA电流环信号传输波特率600 传输距离≤1200米8、串行通讯接口传输方式串口0：RS232/RS485串口1：RS232波特率600/1200/2400/4800/9600/19200/38400可选传输距离RS232 ≤30米；RS485 ≤1200米9、打印接口标准并行输出接口：DS-300、LQ300K＋、KX-P1121、KX-P1131等宽行打印机POS58、T58D等热敏微打；TpuP16微型打印机、LX300+宽行打印机（仅支持英文打印）。

XK3190-C8 称重指示器使用说明书(1.02 版)上海耀华称重系统有限公司X K 3 1 9 0－C 8目录第一章概述-------------------------------------------------------------------------- 3第二章主要参数-------------------------------------------------------------------- 4 第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11 第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26一、开机及开机置零---------------------------------------------------------26二、手动置零------------------------------------------------------------------2 6三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26五、启动/停止-----------------------------------------------------------------26六、峰值保持------------------------------------------------------------------2 7七、输入输出功能------------------------------------------------------------27八、常用参数查询------------------------------------------------------------27第六章控制过程详解------------------------------------------------------------28一、模式 0（1种配料的加法模式）-------------------------------------28二、模式 1（1种配料的减法模式）-------------------------------------30三、模式 2（两种料加法秤）---------------------------------------------321X K 3 1 9 0－C 8四、模式 3（分选模式）---------------------------------------------------34附录一出错信息提示------------------------------------------------------------39 附录二大屏幕数据波形图及格式----------------------------------------------40附录三串行通信－指令应答方式的数据格式-------------------------------41亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2X K 3 1 9 0－C 8第一章概述XK3190—C8称重显示控制器采用 MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达 80次/秒的转换速度。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

XK3190-A12E型电子秤使用说明书适用：A12E型电子地磅，A12E型电子台秤，A12E型电子叉车秤的使用说明：目录第一章主要参数－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－-1第二章显示与键盘－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－-5一. 开机及开机自动置零二. 手动置零（半自动置零）三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项－－－－－－－－－－－－－－－－－－－－－－－－－－－－-8第五章信息提示－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－9在使用仪表前，敬请仔细阅读说明书!第一章主要参数1. 型号：XK3190－A12/A12E称重显示器2. 准确度: n=30003. 采样速度：10次/秒4. 传感器灵敏度范围：1.5～3mV / V5. 分度值：1/2/5/10/20/50可选6. 显示：6位LCD / LED，6个状态指示7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8. 通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可9. 使用电源: 蓄电池DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10. 使用温度、湿度：0～40℃；≤85%RH11. 储运温度：-25～55℃（1）上海台之衡工贸有限公司第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器计数功能* 去皮稳定零点# 功能* 去皮置零开/关交流欠电压XK3190－A12E称重显示器计数功能* 去皮稳定零点# 功能* 去皮置零（图2 - 1 ）显示和键盘示意图二. 键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。

XK3190-A9称重显示器使用说明书2006年03月版目录第一章技术参数第二章安装一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五.串行通讯接口的连接第三章操作方法一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四.日期、时间的使用和操作五. 蓄电池使用六.码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项附录亲爱的用户：在使用仪表前，敬请阅读使用说明书。

XK3190-A9第一章技术参数1. 型号XK3190-A9称重显示器2.准确度III 级n=30003.模拟部分转换原理双积分式A/D输入信号围0～18mV最大净输入信号18mV转换速度10～15次/秒A/D 转换分辨码50万码非线性＜0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿4.显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100可选5.时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

6. 键盘数字键0～9功能键15 个（其中10个与数字键复合使用）键材料轻触式薄膜开关7.大屏幕显示器接口串行输出方式传输方式电流环/ RS232信号传输的数据格式11位波特率600传输距离≤30米8.串行通讯接口传输方式RS232C/RS422(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232:≤30米RS422:≤ 1200米9.打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机10.数据贮存可贮存255个车号和皮重、100个货号、205组称重记录11.使用电源交流电源AC 220V（-15%～+10%）；50Hz（-2%～+2%）直流电源采用CP7－12蓄电池供电（12V7 AH，外接）蓄电池使用时间约16小时（充足电后使用）蓄电池充电时间约30小时交流保险丝500mA直流保险丝 1.5A12.使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟13. 外形310×195×186 (mm)自重约2.5公斤第二章安装联接一.仪表前功能视图和后功能视图:二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。
