过磅影像系统操作手册

地磅管理系统使用说明书目录概述 (3)1.技术内容 (5)2．技术方法和路线 (5)3. 主要功能介绍 (6)3.1系统设置 (6)3.1.1基本信息管理 (6)3.1.2角色信息管理 (8)3.1.3系统日志 (8)3.2业务管理 (10)3.2.2常用信息管理 (11)3.2.3车牌号管理 (11)3.2.5通讯设置 (13)3.2.7品名信息管理 (15)3.2.8过磅称重 (16)3.2.9统计称重信息 (18)3.3.0 称重管理 (20)概述配有大型称重设备的各厂矿、企业随着物流数量的增大，对收发货物的有效管理十分重要。

确保收发货物数据的真实性、准确性、及时性，对收发货物的数量、金额的统计分析，对收货来源（供应商）和发货目的（客户）的跟踪分析，对各种原料及成品的价格和数量的历史数据的有效分析，对收货质量的检验管理，对客户订单和供应商订单的合理管理，都将给企业带来高效能的管理和可靠决策支持。

《众泰众利地磅管理系统》是众泰众利科技有限公司开发的一套致力于地磅称重领域的计算机称重管理系统软件。

该系统本着科学管理，杜绝漏洞的原则，旨在加强各厂车辆过磅的管理，提高工作效率，堵防在车辆过磅过程中可能存在的问题，提供数据分析和决策支持。

本系统适用于煤矿、洗煤厂、焦化厂、钢铁厂、水泥厂、石料厂、搅拌站、垃圾场、化工厂、粮食加工、收购等各类企业。

1.技术内容（1）统一性：系统的架构、服务、模块、数据接口进行统一合理规划，具有较高的性能；（2）高稳定性：系统总体可用率>99 %，数据库应用可用率>=99.5%，WEB应用可用率>=99 %；（3）易维护性：系统只需组织管理人员进行日常维护，不需要专业技术人员时时跟随；（4）健壮性：系统要求使用先进的网络编程技术，严格的数据审查，完善的备份计划，可以有效应对各种突发事件，减少数据损害；（5）安全性：提供强管理机制和控制机制，具有日志监控、网络安全保密等技术措施。

称重显示器操作规程
称重显示器是现代化的计量设备，一般用于超市、仓库等地方的商品计量、称重，适用于各种规格的物品，具有重量准确、使用方便、显示清晰等特点，因此受到广泛的应用。

为了充分发挥称重显示器的功能和效益，必须掌握其操作规程。

以下是称重显示器操作规程的主要内容。

一、设备的安装和调试
1.安装：应按照设备说明书的要求进行安装，保证显示器固定可靠，接口连接牢固。

2.调试：必须对设备进行机械和电气的调试，检查显示器的零点、满量程等指标是否准确，并进行实际计量试验，确保显示器可以正常工作。

二、显示器的开机操作
1.按下开机按钮，屏幕会显示出欢迎语，等待几秒钟后可以进入主界面。

2.在主界面上，可以选择不同的计量或称重模式，同时可以设置相应的参数和单位。

三、计量或称重操作
1.将待测物品放在称重台上，注意物品的位置和朝向。

2.根据需要，选择相应的计量或称重模式，并进行一些参数的设置，如零点、满量程、精度等。

3.按下计量或称重按钮，开始进行测量，同时显示器上会出现相应的数值，可根据需要对该数值进行读取、记录或输出。

4.结束计量或称重操作后，必须将称重台清理干净，以免影响下一次的测量。

四、常规维护和保养
1.定期清洁显示器的外部和内部，防止积尘、脏物污染屏幕和电路板。

2.检查显示器的电源线、信号线等连接是否紧固，是否存在短路、虚接等故障。

3.定期校验和调整显示器的测量准确度、灵敏度和稳定性。

如发现问题，应及时处理。

以上是称重显示器操作规程的主要内容，应在操作前仔细阅读相应的说明书，严格按照规程执行，以确保设备的正常工作和使用寿命。

中国中铁项目物资管理信息系统V7.0操作说明书中国中铁物资管理中心梦龙科技开发2015年3月目录第一部分：系统简介第二部分：集团公司级管理员操作手册第三部分：子分公司级管理员操作手册第四部分：项目部材料员操作手册第五部分：项目部工区材料员操作手册第六部分：项目部库管员操作手册（条码管理手册）第七部分：项目部司磅员操作手册第一部分系统简介为贯彻落实中国中铁股份公司全面预算管理和精细化管理的要求，进一步完善物资管理信息化建设，提高现场物资收发及核算信息化管理水平，中国中铁物资管理中心要求我公司对中国中铁项目物资管理信息系统进行全面升级，确定中国中铁项目物资管理信息系统V7.0、中国中铁电子商务系统、中国中铁ERP 系统基础数据共用中国中铁物资基础平台信息，通过物资过程控制等手段，延伸开发出条码管理子系统、物资过磅影像子系统，实现物资验收、盘点、发放的自动化，加强物资现场管理过程控制，实现现场物资管理实时化，满足各级管理部门工作要求。

中国中铁物资管理系统实施小组成员通过四年多时间的努力，中国中铁物资管理系统推广使用已取得比较好的效果，在中国中铁物资管理中心领导的安排下，这几年我公司技术人员深入项目部现场调研分析，发现在中国中铁各工程局物资管理普遍存在以下几方面的管理难点：1、在项目部层面物资管理难点有以下几个方面：A、项目部物资帐与实物不符，物资追溯难以建立；B、实物现场收发不规，发票滞后，预点收量大且不规，造成工程成本不真实；C、地材管理问题比较多，亏损比较普遍；D、砼超耗严重；E、项目部物资月度需用计划因受其他部门工作制约，不能按时编制提交；F、工程管理部门收方不及时，成本分析数据不能及时提供。

2、公司层管理难点有以下几个方面：A、因项目部不能及时提供物资需用计划，集中采购数量难以及时报送；B、供应商数量比较大，大宗物资及战略供应商集中供应物资数量难统计；C、以前大多采用分散式管理，管理层各种数据报表不能自动生成，各种消耗指标难以建立，不能给经营及管理工作提供比较及时、准确的数据；D、因项目部过程控制不严谨，导致公司成本分析不准确，精细化管理难以实现。

超声影像系统使用说明书（V7.2）第一章、系统安装要求1：环境要求室内温度：0-40C；湿度：30%-60%，并保持室内洁净。

避免震动、噪声、强电等干扰源，务必避免阳光直射。

2：所有接插工作都必须关闭电源3：电源要求：AC220-240V，系统接地。

4：系统设置该仪器在出厂时都按相应的质量检验标准设定，这些参数设定包括采图、显示器及打印机，亮度、对比度、色度、分辨率的调节、图像制式及采集格式的调节。

某些参数根据现场的需要可以进行适当的调节，调节方法参见系统设置相关章节。

提示：图像采集卡视频颜色位必须为"真彩色（24/32位），否则将会损失图像效果。

5：工作站系统的支持环境要求硬件：Intel Pentium 200MMX以上CPU；64M以上内存；20GB以上硬盘；1.44MB以上软驱；CD-ROM;4MB以上显存;Windows标准键盘、双键或三键鼠标器系统软件: Windows2000、WindowsXP第二章、超声影像系统的安装一、超声影像系统安装要点1.将USB加密狗插在电脑主机USB口上；2.采集卡插在空闲PCI插口上，稳固；3.双脚踏开关设计，采集图像接串口一，录像控制接串口二；4.开机，安装采集卡驱动程式,采集卡附带光盘中有支持WindowsXP 的采集卡驱动程式；5.运行光盘上安装文件，系统默认安装在 D:\超声影像系统工作站；6.系统采集需Directx 9.0支持，在安装光盘上可以找到，安装包；7.运行桌面上超声影像系统工作站快捷键。

一、开机前检查1.检查主机背部的黑色三接头电源线是否与220V±5%，50HZ的交流电源正常连接。

2.检查主机背部的黑色或红色视频信号线（或者是SVHS端线）是否与超声仪的视频信号（或者SVHS信号）输出接口正常连接；3.检查显示器背部的灰色三接头电源线是否与220V±5%，50HZ的交流电源正常连接；4.检查主机背部的灰色并行口信号线是否与打印机并行口正常连接；5.检查打印机背部的灰色三接头电源线是否与220V±5%，50HZ的交流电源正常连接。

称重显示器操作规程范本第一章总则第一条为了规范称重显示器的操作和使用，提高称重工作的准确性和效率，保障工作人员的安全，特制定本操作规程。

第二章应用范围第二条本操作规程适用于所有准备使用和操作称重显示器的工作人员。

第三章操作要求第三条根据工作需要，必须事先具备操作称重显示器的基本知识和技能。

第四条在使用和操作过程中，必须严格遵守以下操作要求：（一）按照使用说明书正确连接显示器与称重设备；（二）确保显示器和称重设备的工作电源与电压相符；（三）准确设置显示器的各项参数，确保其显示准确可靠；（四）在称重工作过程中，要保持通讯连接的稳定可靠；（五）在操作显示器时，要轻拿轻放，防止坠落和损坏；（六）在操作过程中，要正确使用各种功能按钮和控制开关；（七）维护和保养显示器，保持其清洁、整洁和正常工作状态；（八）及时处理各种操作故障和问题，并及时报修或更换设备。

第五章使用方法第五条打开显示器电源，确认其正常启动过程流程后，按照以下步骤进行操作：（一）设置显示模式：根据工作需要选择合适的显示模式，如显示重量、显示单价、显示金额等等；（二）设置计量单位：根据工作需要设置计量单位，如千克、克、斤等等；（三）设置小数点位数：根据工作需要设置显示的小数点位数，如保留两位小数、保留一位小数或不保留小数等等；（四）进行称重操作：将待称重物品放置在称重设备上，观察显示屏上相应的重量显示；（五）记录数据：根据需要，记录称重显示器上的数据，如重量、单价、金额等等；（六）完成操作：称重操作完成后，关闭显示器电源，确保设备安全关闭。

第六章故障处理第六条在操作和使用过程中，如果出现以下故障情况，应立即停止操作并及时报告：（一）显示屏出现花屏、闪烁或黑屏等现象；（二）按钮和开关不能正常使用；（三）称重数据显示不准确或不稳定；（四）通讯连接中断或信号丢失等情况；（五）其它不正常情况。

第七章维护保养第七条为了保障称重显示器的正常工作，延长其使用寿命，必须进行定期的维护保养工作。

蓝鸟锐卫称重系统操作手册计量员部分1、进入系统...............................................................................................................................- 2 -1.1 打开系统....................................................................................................................- 2 -1.2 登录系统....................................................................................................................- 2 -1.3 修改密码....................................................................................................................- 3 -1.4 退出系统....................................................................................................................- 4 -2. 系统操作................................................................................................................................- 5 -2.1 打开称重管理程序......................................................................................................- 5 -2.2 称重操作......................................................................................................................- 5 -2.3 基础数据维护..............................................................................................................- 9 -2.4 红外异常................................................................................................................... - 10 -2.5 修改称重信息........................................................................................................... - 11 -2.6 扣杂重量................................................................................................................... - 12 -2.7 删除车辆和称重信息............................................................................................... - 13 -2.8 修改称重数据........................................................................................................... - 14 -2.9 称重历史数据查询................................................................................................... - 18 -2.10 修改车牌号............................................................................................................. - 18 -2.10 修改车牌号............................................................................................................. - 19 -2.11 计量统计报表............................................................................................................- 20 -1、 进入系统1.1 打开系统双击桌面图片【原材料称重管理系统】， 出现系统登录画面：1.2 登录系统(1) 输入用户名：账号(2) 输入密 码：密码默认：12345678，进入系统后，可修改(3) 点击【登录】,进入系统（画面如下）2、点击【登录】1.3 修改密码1、选择 功能-------修改密码1.4 退出系统1、点击【退出】2、点击【确定】2. 系统操作2.1 打开称重管理程序依次展开左边导航栏，汽车衡称重管理—称重管理—物资称重管理，出现如下称重界面，界面中各分块说明如下：2.2 称重操作（1）创建车辆在【车号】框里输入车号：例如，“陕KG8888”，点击【查询】按钮车辆信息栏里空白，即没有该车辆的信息点击【创建车辆】（即上图第4步），创建车辆信息如下：1、输入车牌号 陕KG88883、没有查询到车辆，空创建的车辆信息司磅员姓名操作按钮区域（2）称重操作根据称重情况，首先确定是称毛重，还是称皮重。

XK3190－A12/A12E称重显示器使用说明书2005年07月版目录第一章主要参数---------------------------------------1第二章显示与键盘------------------------------------2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明-----------------------------------------5一. 开机及开机自动置零二. 手动置零 (半自动置零)三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项-----------------------------8 第五章信息提示----------------------------------------9亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1.型号：XK3190－A12 / A12E 称重显示器2.准确度:n=30003.采样速度：10次/秒4.传感器灵敏度范围：1.5～3mV / V5.分度值：1/2/5/10/20/50 可选6.显示：6位LCD / LED，6个状态指示7.大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8.通讯接口（可选）：R S232C；波特率1200/2400/4800/9600 可9.使用电源: 蓄电池DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10.使用温度、湿度：0～40℃；≤85%RH11.储运温度：-25～55℃(1)第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器(图2 - 1 ) 显示和键盘示意图二. 键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。

按此键小于5 秒，进入计数状态。

2. [ * ]：在计数状态时，按此键进入取样样本数输入状态。

称重系统简易操作手册
称重系统软件运行前，打开系统相关配套设备电源【室内：电脑工控机、电脑显示器、录像机、交换机、服务器、称重显示器)，检查各设备通电后运行是否正常。

检查完毕后打开桌面软件图标进入。

一、称重操作（手动）：
1、检查仪表是否为“0“。

2、选择“自动称重”，将“左道闸“”右道闸“分别设置成”开“。

此时道闸打开，安排车辆上磅。

3、选择“称重操作“，输入将该车相关的”车号、货物名称、货物流向、发货单位、收货单位“等信息。

确认无误后，选择”点击称重“并”保存数据“。

4、车辆下磅。

5、以上为同一车辆单次毛重或皮重称量步骤，以此类推。

二、称重操作（自动）：
1、选择“自动称重”，将“左道闸“”右道闸“分别设置成”自动“。

此时道闸关闭，车辆过磅需刷卡上磅。

2、办卡流程：选择“预制资料“，选择”添加“，录入”卡号、车号、货物名称、货物流向、发货单位、收货单位“等信息，确认无误后，选择”确认添加“。

3、将卡发给驾驶员即可刷卡过磅。

刷卡时，车辆需停靠在道闸前方坡道上。

刷卡成功后，道闸台杆即可上磅称量，称量数据自动保存，保存结束后道闸台杆，车辆下磅。

4、以上为同一车辆单次毛重或皮重称量步骤，以此类推。

支持双向识别。

三、注意事项：
1、软件内除“左、右道闸”可设置“自动、开”外，其余设置禁止私自修改，否则可能导致软件无法正常运行。

2、若“自动称重”时遇刷卡后道闸不台杆时，可依次尝试以下方法：①将道闸同侧对应的“不锈钢控制柜”内电源关闭重启；②电脑软件关闭后重新运行；③电脑重新启动。

G12-P3/G13-P3 公磅一体机使用说明书警告1、请专业人员调试、检测和维修系统。

2、本产品是精密计量设备，请务必保持设备外壳良好接地。

注意1、严禁带电插拔。

2、请先切断电源，并等待5秒后再进行电气设备连接。

注意静电本产品为静电敏感设备，在使用和维护中请注意采取防静电措施。

本说明书版权归宁波柯力传感科技股份有限公司所有，未经书面许可任何人不得以任何形式翻印，修改或引用。

为满足市场需求，本产品将会不定期进行完善和升级，宁波柯力传感科技股份有限公司保留修改本说明书的权利。

修改说明书恕不另行通知。

1. 注意事项感谢您购买G12-P3/G13-P3公磅一体机系列产品。

为了确保产品被正确使用，请在安装之前仔细阅读本手册。

收到产品后请根据随机装箱清单检查包装内物品是否齐全或损坏。

请核对您收到的产品型号是否与订单一致。

产品型号在产品上方的铭牌标签上。

如发现新开箱产品有部件遗漏，损坏，或型号不一致情形，请准备好证据（如订单号，收货日期，产品序列号）并及时与我公司最近的办事处，授权机构，或售后服务部联系。

接地：为确保终端的性能，防止静电或电击损伤，请务必将终端外壳实施良好、可靠接地。

电源：本终端使用通用AC电源，可用电压范围：100~240V AC，50Hz/60 Hz。

本终端不可以与动力设备共用电源，需采取必要的隔离措施。

环境：本产品不可以直接使用在有爆炸性粉尘或气体的危险场所。

2. 功能与特点自助公磅一体机采用17寸电容液晶屏平板电脑，集成以工控机为中心，集成仪表、打印机、硬盘录像机等硬件，通过运行公磅软件，将称重数据（包含公司、物料、车辆信息、重量信息等数据）记录，并通过二维码扫描自助支付后打印具体详细称重数据。

主要功能特点：●工业防尘设计符合人体工学设计，操作简单舒适。

●高清17寸液晶显示屏●电容式触摸屏，灵敏触控●24小时不接电运行●人机操作界面，信息丰富●自助称重结算，打印磅单●支持物联网功能●支持灵活打印格式●支持4G上网功能●支持读卡/身份证识别功能●支持二维码扫描功能●支持称重抓拍功能●支持摄像监控操作功能●录像本地记录功能●支持无人值守汽车衡过磅功能3. 型号与技术规格规 格产品尺寸（W*H*D） 14500 x 450 x 450mm（不含支脚）输入装置 电容式触摸屏，10点灵敏触控使用环境 温度：0℃ ~ +40℃相对湿度：10% ~ 90%，不冷凝存储环境 温度：-30℃ ~ +60℃相对湿度：10% ~ 90%，不冷凝显 示屏幕尺寸 17寸屏幕色彩 24bit分辨率 1280*1024网络网络制式网络频率FDD LTE：Band1，Band3，Band8（分集天线也支持） TDD LTE：Band38，Band39，Band40，Band41（分集天线也支持）DC-HSPA+/HSPA+/HSPA/WCDMA：Band1，Band5，Band8，Band9（分集天线也支持）TD-SCDMA：Band34，Band39GSM/GPRS/EDGE：1800MHz/900MHz数据业务移动4G,3G,2G,联通4G,3G,2G，电信4G其它功能以太网10M/100M接口电源 AC100V ~ AC240V，50Hz/60Hz通讯接口 5路RJ45;1路USB;2路RS232；传感器接口激励电压:DC12V;最多可接16个数字传感器；（根据内置称重仪表选择合适数字传感器）语音接口 3.5mm音频输入/输出口其他接口连接红绿灯、地感线圈、光栅等道闸系统I/O信号内置模块主控模块17寸工业平板一体机打印机激光打印机，支持A4，A5格式打印（默认）热敏打印机，纸宽58mm （选配）硬盘录像机 本地监控存储，自由扩充硬盘称重仪表 柯力物联网功能仪表继电器控制模块 检测门开关装置，防盗功能；摄像头模块 500万AF自动对焦USB摄像头模组二维码识别模块 二维码扫描器纸张检测模块 具备交换机 百兆 8 口以太网口开关电源 AC220V 输入，DC12V 直流输出读卡器 近距离读卡器（仅G13-P3支持）道闸控制模块 可编程逻辑控制器，14 点 I/O 继电器模块（仅G13-P3支持）继电器 AC220V 线圈，双路常开常闭触点（仅G13-P3支持） 支持外设网络摄像机 支持网络接口语音设备 音柱、喇叭（二选一）地感线圈 信号输入（仅G13-P3支持）红外光栅 信号输入（仅G13-P3支持）道闸栏杆 信号输出设备（仅G13-P3支持）红绿灯 信号输出设备（仅G13-P3支持）车牌识别摄像机 支持网络接口4. 安装与连接4.1 产品外形公磅占地尺寸约为450×450mm高度约1450mm（不含支架）4.2 系统连线4.2.1电源：本终端使用国际通用的开关电源，电源供电范围：100~240V AC。

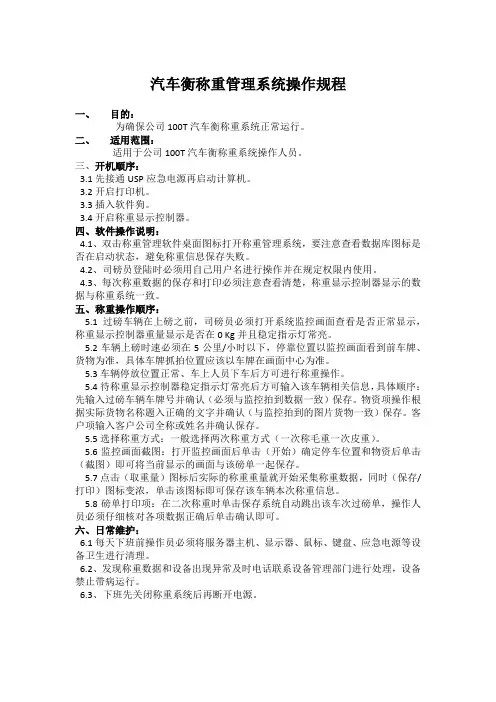

汽车衡称重管理系统操作规程一、目的：为确保公司100T汽车衡称重系统正常运行。

二、适用范围：适用于公司100T汽车衡称重系统操作人员。

三、开机顺序：3.1先接通USP应急电源再启动计算机。

3.2开启打印机。

3.3插入软件狗。

3.4开启称重显示控制器。

四、软件操作说明：4.1、双击称重管理软件桌面图标打开称重管理系统，要注意查看数据库图标是否在启动状态，避免称重信息保存失败。

4.2、司磅员登陆时必须用自己用户名进行操作并在规定权限内使用。

4.3、每次称重数据的保存和打印必须注意查看清楚，称重显示控制器显示的数据与称重系统一致。

五、称重操作顺序：5.1 过磅车辆在上磅之前，司磅员必须打开系统监控画面查看是否正常显示，称重显示控制器重量显示是否在0 Kg并且稳定指示灯常亮。

5.2车辆上磅时速必须在5公里/小时以下，停靠位置以监控画面看到前车牌、货物为准，具体车牌抓拍位置应该以车牌在画面中心为准。

5.3车辆停放位置正常、车上人员下车后方可进行称重操作。

5.4待称重显示控制器稳定指示灯常亮后方可输入该车辆相关信息，具体顺序：先输入过磅车辆车牌号并确认（必须与监控拍到数据一致）保存。

物资项操作根据实际货物名称题入正确的文字并确认（与监控拍到的图片货物一致）保存。

客户项输入客户公司全称或姓名并确认保存。

5.5选择称重方式：一般选择两次称重方式（一次称毛重一次皮重）。

5.6监控画面截图：打开监控画面后单击（开始）确定停车位置和物资后单击（截图）即可将当前显示的画面与该磅单一起保存。

5.7点击（取重量）图标后实际的称重重量就开始采集称重数据，同时（保存/打印）图标变浓，单击该图标即可保存该车辆本次称重信息。

5.8磅单打印项：在二次称重时单击保存系统自动跳出该车次过磅单，操作人员必须仔细核对各项数据正确后单击确认即可。

六、日常维护：6.1每天下班前操作员必须将服务器主机、显示器、鼠标、键盘、应急电源等设备卫生进行清理。
