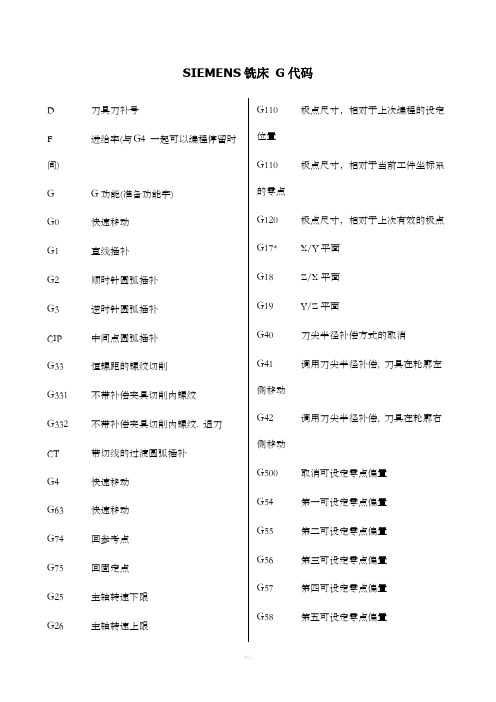

SIEMENS铣床G代码D 刀具刀补号F 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针圆弧插补CIP 中间点圆弧插补G33 恒螺距的螺纹切削G331 不带补偿夹具切削内螺纹G332 不带补偿夹具切削内螺纹. 退刀CT 带切线的过渡圆弧插补G4 快速移动G63 快速移动G74 回参考点G75 回固定点G25 主轴转速下限G26 主轴转速上限G110 极点尺寸，相对于上次编程的设定位置G110 极点尺寸，相对于当前工件坐标系的零点G120 极点尺寸，相对于上次有效的极点G17* X/Y平面G18 Z/X平面G19 Y/Z平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G60* 准确定位G70 英制尺寸G71* 公制尺寸G700 英制尺寸，也用于进给率FG710 公制尺寸，也用于进给率FG90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转G901 在圆弧段进给补偿“开”G900 进给补偿“关”G450 圆弧过渡G451 等距线的交点I 插补参数J 插补参数K 插补参数I1 圆弧插补的中间点J1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角SIEMENS车床G 代码D 刀具刀补号FF 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针园弧插补G33 恒螺距的螺纹切削G4 快速移动G63 快速移动G74 回参考点G75 回固定点G17 (在加工中心孔时要求)G18* Z/X平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G70 英制尺寸G71* 公制尺寸G90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转I 插补参数I1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M30M17M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴AR 圆弧插补张角CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角SIEMENS802S/CM 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC60 线性孔排列LCYC61 圆弧孔排列LCYC75 矩形槽，键槽，圆形凹槽铣削SIEMENS802DM/810/840DM 固定循环CYCLE82 中心钻孔CYCLE83 深孔钻削CYCLE84 性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE71 端面铣削LONGHOLE 一个圆弧上的长方形孔POCKET4 环形凹槽铣削POCKET3 矩形凹槽铣削SLOT1 一个圆弧上的键槽SLOT2 环行槽SIEMENS802DM/810/840DM 固定循环CYCLE82 中心钻孔CYCLE83 深孔钻削CYCLE84 性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE71 端面铣削LONGHOLE 一个圆弧上的长方形孔POCKET4 环形凹槽铣削POCKET3 矩形凹槽铣削SLOT1 一个圆弧上的键槽SLOT2 环行槽SIEMENS 801、802S/CT、802SeT 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC93 切槽循环LCYC95 毛坯切削循环LCYC97 螺纹切削SIEMENS 802D、810D/840D 固定循环CYCLE71 平面铣削CYCLE82 中心钻孔YCLE83 深孔钻削CYCLE84 刚性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE93 切槽CYCLE94 退刀槽形状E..F CYCLE95 毛坯切削CYCLE97 螺纹切削。
SIEMENS系统数控加⼯中⼼编程基础▼⽬录1.平⾯的选择：G17、G18、G191）指令功能① 确定圆弧插补平⾯，并影响圆弧插补时圆弧⽅向（顺时针和逆时针）的定义。
② 确定⼑具半径补偿的坐标平⾯。
③ 确定⼑具长度补偿的坐标轴。
④ 影响倒⾓、倒圆指令的坐标平⾯。
2）指令格式G17：XY平⾯选择G18：ZX平⾯选择G19：YZ平⾯选择3）使⽤说明指令对应地平⾯横、纵坐标轴和垂直坐标轴如表所⽰。
4）编程举例N10 G170 T_D_M_; 选择X/Y平⾯N20 _X_Y_Z_; Z轴⽅向上⼑具长度补偿2.绝对的增量位置数据G90、G911）指令功能确定当前尺⼨数据的类型2）指令格式G90：绝对尺⼨【图a】G91：增量尺⼨【图b】3）使⽤说明① G90和G91指令分别对应着绝对位置数据输⼊和增量位置数据输⼊。
其中G90表⽰坐标系中⽬标点的坐标尺⼨，G91表⽰待运⾏的位移量。
G9、G91适⽤于所有坐标轴。
② 程序启动后G90适⽤于所有坐标轴，并且⼀直有效，直到后⾯的程序段中由G91（增量位置输⼊）代替为⽌（模态有效），反之也相同，即G90和G91为同组的模态G指令。
③ 绝对位置数据输⼊中尺⼨取决于当前坐标系（⼯件坐标系或机床坐标系）的零点位置。
零点偏置有以下⼏种情况：可编程零点偏置，可设定零点偏置或没有零点偏置。
④ 机床启动后的基本状态可由机床数据设定，⼀般为G90状态。
4）G90和G91应⽤举例N10 G90 X20 Z90; 绝对尺⼨N20 X75 Z-32; 仍然是绝对尺⼨…N180 G91 X40 Z20; 转换为增量尺⼨N190 X-12 Z17; 仍然为增量尺⼨3.公制尺⼨/英制尺⼨1）指令功能设定尺⼨单位。
2）指令格式G70：英制尺⼨G71：公制尺⼨3）使⽤说明4）编程举例N10 G70 X10 Z30; 英制尺⼨N20 X40 Z50; G70继续有效…N80 G71 X19 Z17.3; 开始公制尺⼨4.可设定的零点偏置G54~595.辅助功能——M指令辅助功能指令是控制机床“开——关”功能的指令，主要⽤于完成机床加⼯时的辅助⼯作和状态控制。
西门子系统，在机床没有回零点时，也可以循环起动的方法。
在启动状态下（诊断—机床设定）输入DB126 DBX4.0,B,1西门子系统，等分圆周孔，钻孔循环的另一种方法，MACLL CYCLE81(100,0,5,,20)HOLES 1 或2(0,0,126,90,360/7,7)MACLL1,是直线2,是圆周0,起始角度0,起始点Z值126,半径90,第一孔的起始角度360/7,在360度内钻7个孔7,一共要钻7个孔西门子系统按键说明：区域转换键菜单扩展键返回键加工显示键自动方式单段运行手动方式;门子系统操作面板，英—汉对照说明：JOG 手动方式窗口：PresetScratch 对刀Handwheel 手轮ICN ICN…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<AUTO自动方式窗口：Over-storeDRF offsetProgram control 程序控制Block searchHandwheel 手轮Correct programProgram overview…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<MDA 方式窗口Program control 程序控制Handwheel 手轮Editor function 编辑MDA file fct MDA程序管理…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系Delete MDA buffer 删除MDA缓冲区；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按区域转换键后的窗口：Machine 机床Parameter 参数Program 程序Services 服务Diagnosis 诊断Startup 起动…………………AUTO 自动方式MDA MDA方式JOG 手动方式R.EPOSREF；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Parameter参数选择键后的窗口：Magazine list 刀具补偿R parameter R参数Setting data 设定数据（维修时用）Zero offset 零点偏置User data 用户数据Actire ZO+compens 坐标激活Tool manageme 刀具管理…………………Axes+ 轴+Axes- 轴-Rotation scale mirr Base ZOSet ZO；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Program程序选择键后的窗口：Work—pieces 工件Part programs 工件程序Sub—programs 子程序User cycles 用户循环Clip—board 剪粘板Log 记录…………………Interactiv programing 对话式编程New 新的Copy 复制Inserl 粘贴Delete 删除Rename 重命名AlterenableInteractiv programing 对话式编程New 新的Load 装载Unload 卸载Smulation 模拟Manage programs 程序管理Seleet 选择Save setup data 保存数据；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Services服务选择键后的窗口：Data in 数据输入Data out 数据输出Manage data 数据管理Data selection 数据选择Interface 接口…………………V24 RS232C接口PG 编程器Disk 磁盘Archive… 文档NC card NC卡；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Diagnosis诊断选择键后的窗口：Alarms 报警Messages 信息Alarm log 报警记录Serrice displays 服务显示Plc status LC状态…………………Display newStore logSort young—old；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<按Program control程序控制，选择键后的窗口：• Skp:skip block跳过语句• Dry:dry run federate空运行• ROV:rap:trat o／ride 快速倍率• M01:program stop程序停止• DRF RF offset DRF偏差• RT: program test 程序测试SBL1: λ每一个机床切削后停止SBL2: 每一条语句后停止λSBL3: λ循环停止Display 显示Display all blocks 显示所有程序段λλ Display erav bloks anly 仅显示程序段移动；西门子系统打开两个程序窗口，可以相互复制程序段的操作步骤：新建一个文件或打开一个文件—→按“双页面键”—→打开第二个文件—→按“程序段选择键”，选中要复制的程序段—→按“复制程序段”键—→按NEXT/Window键，也就是把光标换到另一个文件下面—→按粘贴程序段键—→按“确定软键”。
SIEMENS铣床G代码地址含义 D 刀具刀补号 F 进给率(与G4 一起可以编程停留时间) G G功能(准备功能字) G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针圆弧插补CIP 中间点圆弧插补G33 恒螺距的螺纹切削G331 不带补偿夹具切削内螺纹G332 不带补偿夹具切削内螺纹. 退刀CT 带切线的过渡圆弧插补G4 快速移动G63 快速移动G74 回参考点G75 回固定点G25 主轴转速下限G26 主轴转速上限G110 极点尺寸，相对于上次编程的设定位置G110 极点尺寸，相对于当前工件坐标系的零点G120 极点尺寸，相对于上次有效的极点G17* X/Y平面G18 Z/X平面G19 Y/Z平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G60* 准确定位G70 英制尺寸G71* 公制尺寸G700 英制尺寸，也用于进给率F G710 公制尺寸，也用于进给率F G90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转G901 在圆弧段进给补偿“开”G900 进给补偿“关”G450 圆弧过渡G451 等距线的交点I 插补参数J 插补参数K 插补参数I1 圆弧插补的中间点J1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角支持参数编程SIEMENS802S/CM 固定循环循环说明LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC60 线性孔排列LCYC61 圆弧孔排列LCYC75 矩形槽，键槽，圆形凹槽铣削SIEMENS802DM/810/840DM 固定循环循环说明CYCLE82 中心钻孔CYCLE83 深孔钻削CYCLE84 性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE71 端面铣削LONGHOLE 一个圆弧上的长方形孔POCKET4 环形凹槽铣削POCKET3 矩形凹槽铣削SLOT1 一个圆弧上的键槽SLOT2 环行槽SIEMENS车床G 代码地址含义 D 刀具刀补号 F F 进给率(与G4 一起可以编程停留时间) G G功能(准备功能字) G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针园弧插补G33 恒螺距的螺纹切削G4 快速移动G63 快速移动G74 回参考点G75 回固定点G17 (在加工中心孔时要求) G18* Z/X平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G70 英制尺寸G71* 公制尺寸G90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转I 插补参数I1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M30 M17 M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴AR 圆弧插补张角CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角支持参数编程SIEMENS 801、802S/CT、802SeT 固定循环循环说明LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC93 切槽循环LCYC95 毛坯切削循环LCYC97 螺纹切削SIEMENS 802D、810D/840D 固定循环循环说明CYCLE71 平面铣削CYCLE82 中心钻孔YCLE83 深孔钻削CYCLE84 刚性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE93 切槽CYCLE94 退刀槽形状E..F CYCLE95 毛坯切削CYCLE97 螺纹切削。
西门子系统，在机床没有回零点时，也可以循环起动的方法。
在启动状态下（诊断—机床设定）输入DB126 DBX4.0,B,1西门子系统，等分圆周孔，钻孔循环的另一种方法，MACLL CYCLE81(100,0,5,,20)HOLES 1 或2(0,0,126,90,360/7,7)MACLL1,是直线2,是圆周0,起始角度0,起始点Z值126,半径90,第一孔的起始角度360/7,在360度内钻7个孔7,一共要钻7个孔西门子系统按键说明：区域转换键菜单扩展键返回键加工显示键自动方式单段运行手动方式;门子系统操作面板，英—汉对照说明：JOG 手动方式窗口：PresetScratch 对刀Handwheel 手轮ICN ICN…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<AUTO自动方式窗口：Over-storeDRF offsetProgram control 程序控制Block searchHandwheel 手轮Correct programProgram overview…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<MDA 方式窗口Program control 程序控制Handwheel 手轮Editor function 编辑MDA file fct MDA程序管理…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系Delete MDA buffer 删除MDA缓冲区；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按区域转换键后的窗口：Machine 机床Parameter 参数Program 程序Services 服务Diagnosis 诊断Startup 起动…………………AUTO 自动方式MDA MDA方式JOG 手动方式R.EPOSREF；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Parameter参数选择键后的窗口：Magazine list 刀具补偿R parameter R参数Setting data 设定数据（维修时用）Zero offset 零点偏置User data 用户数据Actire ZO+compens 坐标激活Tool manageme 刀具管理…………………Axes+ 轴+Axes- 轴-Rotation scale mirr Base ZOSet ZO；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Program程序选择键后的窗口：Work—pieces 工件Part programs 工件程序Sub—programs 子程序User cycles 用户循环Clip—board 剪粘板Log 记录…………………Interactiv programing 对话式编程New 新的Copy 复制Inserl 粘贴Delete 删除Rename 重命名AlterenableInteractiv programing 对话式编程New 新的Load 装载Unload 卸载Smulation 模拟Manage programs 程序管理Seleet 选择Save setup data 保存数据；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Services服务选择键后的窗口：Data in 数据输入Data out 数据输出Manage data 数据管理Data selection 数据选择Interface 接口…………………V24 RS232C接口PG 编程器Disk 磁盘Archive… 文档NC card NC卡；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Diagnosis诊断选择键后的窗口：Alarms 报警Messages 信息Alarm log 报警记录Serrice displays 服务显示Plc status LC状态…………………Display newStore logSort young—old；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<按Program control程序控制，选择键后的窗口：• Skp:skip block跳过语句• Dry:dry run federate空运行• ROV:rap:trat o／ride 快速倍率• M01:program stop程序停止• DRF RF offset DRF偏差•RT: program test 程序测试SBL1: λ每一个机床切削后停止SBL2: 每一条语句后停止λSBL3: λ循环停止Display 显示Display all blocks 显示所有程序段λλ Display erav bloks anly 仅显示程序段移动；西门子系统打开两个程序窗口，可以相互复制程序段的操作步骤：新建一个文件或打开一个文件—→按“双页面键”—→打开第二个文件—→按“程序段选择键”，选中要复制的程序段—→按“复制程序段”键—→按NEXT/Window键，也就是把光标换到另一个文件下面—→按粘贴程序段键—→按“确定软键”。
SIEMENS数控系统编程指令详解SIEMENS数控系统编程指令详解第一章编程语言1.1 准备功能（G指令）一般用NC语言对单个操作步骤进行实际编程，只能代表一个NC 程序中工作的一部分。
实际指令编程之前，应先对操作步骤进行计划和准备，对NC程序的结构和组织考虑的越周详，所产生的复杂程序就会越清晰、准确，而且生成的速度就会越快，越简便。
通常按如下编程步骤进行：根据图纸要求、指定加工方案；测量每一把刀具的长度及半径；确定工件零点坐标系的位置；计算出每把刀具的切削用量；编制加工零件程序；根据程序图形模拟，查看刀具运行轨迹；空运行，查看刀具运行轨迹；试切削、检验、优化加工程序。
每一个程序都有一个不同的名称叫程序名，编程时可以任意选择名称。
在编辑程序时首先要建立一个新程序名，然后才能编制加工程序。
建立新程序名时要注意以下几点：前一个符号必须是字母；其余符号可以是字母、数字几及下划线；程序名最多有24个字符；字符间不允许有分隔符。
SIEMENS 802D数控系统常用G代码：1.2.1 G00快速定位指令格式：G00 Xxx Yxx ZxxXxx Yxx Zxx ——直角坐标系中的终点坐标；编程示例（图1—1）Y）0 X图1—1N10 G00 G90 X0 Y0N20 G00 X200 Y200G00 指令的运动速度为机床的快速定位速度（机床允许的最大运动速度）G00的速度由机床参数设定。
G00快速移动功能不能用于工件切削加工，只能用于空行程进给，一般用于接近起始位置或换刀点、退刀等。
1.2.2 G01 直线插补指令格式：G01 Xxx Yxx Zxx FxxXxx Yxx Zxx ——直角坐标系中的终点坐标；Fxx ——进给率单位mm/min。
编程示例（图1—2）YX图1—2N10 G00 G90 X0 Y0N20 G01 X150 Y200 F300G01指令规定的进给速度可以由面板上的进给倍率开关进行修调，此功能一般用于工件切削，切削的进给速度由F值指定。
西门子数控编程指令代码含义SIEMEN S铣床 G代码地址含义D刀具刀补号F进给率(与G4 一起可以编程停留时间)GG功能(准备功能字)G0快速移动G1直线插补G2顺时针圆弧插补G3逆时针圆弧插补CIP中间点圆弧插补G33恒螺距的螺纹切削G331不带补偿夹具切削内螺纹G332不带补偿夹具切削内螺纹. 退刀CT带切线的过渡圆弧插补G4快速移动G63快速移动G74回参考点G75回固定点G25主轴转速下限G26主轴转速上限G110极点尺寸，相对于上次编程的设定位置G110极点尺寸，相对于当前工件坐标系的零点G120极点尺寸，相对于上次有效的极点G17*X/Y平面G18Z/X平面G19Y/Z平面G40刀尖半径补偿方式的取消G41调用刀尖半径补偿, 刀具在轮廓左侧移动G42调用刀尖半径补偿, 刀具在轮廓右侧移动G500取消可设定零点偏置G54第一可设定零点偏置G55第二可设定零点偏置G56第三可设定零点偏置G57第四可设定零点偏置G58第五可设定零点偏置G59第六可设定零点偏置G53按程序段方式取消可设定零点偏置G60*准确定位G70英制尺寸G71*公制尺寸G700英制尺寸，也用于进给率FG710公制尺寸，也用于进给率FG90*绝对尺寸G91增量尺寸G94*进给率F，单位毫米/分G95主轴进给率F，单位毫米/转G901在圆弧段进给补偿“开”G900进给补偿“关”G450圆弧过渡G451等距线的交点I插补参数J插补参数K插补参数I1圆弧插补的中间点J1圆弧插补的中间点K1圆弧插补的中间点L子程序名及子程序调用M辅助功能M0程序停止M1程序有条件停止M2程序结束M3主轴顺时针旋转M4主轴逆时针旋转M5主轴停M6更换刀具N副程序段:主程序段P子程序调用次数RET子程序结束S主轴转速,在G4 中表示暂停时间T刀具号X坐标轴Y坐标轴Z坐标轴CALL循环调用CHF倒角，一般使用CHR倒角轮廓连线CR圆弧插补半径GOTOB向后跳转指令GOTOF向前跳转指令RND圆角支持参数编程SIEMEN S802S/CM 固定循环循环说明LCYC82钻削，沉孔加工LCYC83深孔钻削LCYC840带补偿夹具的螺纹切削LCYC84不带补偿夹具的螺纹切削LCYC85镗孔LCYC60线性孔排列LCYC61圆弧孔排列LCYC75矩形槽，键槽，圆形凹槽铣削SIEMEN S802D M/810/840DM固定循环循环说明CYCLE82中心钻孔CYCLE83深孔钻削CYCLE84性攻丝CYCLE85铰孔CYCLE86镗孔CYCLE88带停止镗孔CYCLE71端面铣削LONGHO LE一个圆弧上的长方形孔POCKET4环形凹槽铣削POCKET3矩形凹槽铣削SLOT1一个圆弧上的键槽SLOT2环行槽SIEMEN S车床 G 代码地址含义D刀具刀补号FF进给率(与G4 一起可以编程停留时间)GG功能(准备功能字)G0快速移动G1直线插补G2顺时针圆弧插补G3逆时针园弧插补G33恒螺距的螺纹切削G4快速移动G63快速移动G74回参考点G75回固定点G17(在加工中心孔时要求)G18*Z/X平面G40刀尖半径补偿方式的取消G41调用刀尖半径补偿, 刀具在轮廓左侧移动G42调用刀尖半径补偿, 刀具在轮廓右侧移动G500取消可设定零点偏置G54第一可设定零点偏置G55第二可设定零点偏置G56第三可设定零点偏置G57第四可设定零点偏置G58第五可设定零点偏置G59第六可设定零点偏置G53按程序段方式取消可设定零点偏置G70英制尺寸G71*公制尺寸G90*绝对尺寸G91增量尺寸G94*进给率F，单位毫米/分G95主轴进给率F，单位毫米/转I插补参数I1圆弧插补的中间点K1圆弧插补的中间点L子程序名及子程序调用M辅助功能M0程序停止M1程序有条件停止M2程序结束M30M17M3主轴顺时针旋转M4主轴逆时针旋转M5主轴停M6更换刀具N副程序段:主程序段P子程序调用次数RET子程序结束S主轴转速,在G4 中表示暂停时间T刀具号X坐标轴Y坐标轴Z坐标轴AR圆弧插补张角CALL循环调用CHF倒角，一般使用CHR倒角轮廓连线CR圆弧插补半径GOTOB向后跳转指令GOTOF向前跳转指令RND圆角支持参数编程SIEMEN S 801、802S/CT、 802SeT固定循环循环说明LCYC82钻削，沉孔加工LCYC83深孔钻削LCYC840带补偿夹具的螺纹切削LCYC84不带补偿夹具的螺纹切削LCYC85镗孔LCYC93切槽循环LCYC95毛坯切削循环LCYC97螺纹切削SIEMEN S 802D、810D/840D 固定循环循环说明CYCLE71平面铣削CYCLE82中心钻孔YCLE83深孔钻削CYCLE84刚性攻丝CYCLE85铰孔CYCLE86镗孔CYCLE88带停止镗孔CYCLE93切槽CYCLE94退刀槽形状E..FCYCLE95毛坯切削CYCLE97螺纹切削。
sinumerik数控编程指令高级讲解Sinumerik是西门子公司的数控系统，广泛应用于各类数控机床。
在数控编程中，掌握高级编程指令能够有效提高编程效率和加工精度。
本文将对Sinumerik数控编程中的高级指令进行详细讲解，帮助读者深入理解和运用这些指令。
一、循环指令1.MOD：模数循环指令，用于实现固定循环的多次执行。
语法：MOD [循环次数]示例：MOD 5含义：执行5次固定循环。
2.WHILE-ENDWH：条件循环指令，根据指定条件重复执行循环体内的指令。
语法：WHILE 条件...ENDWH示例：WHILE [I] <= 10...ENDWH含义：当变量I的值小于等于10时，重复执行循环体内的指令。
二、数组指令1.DIM：定义数组指令，用于定义一个数组。
语法：DIM [数组名]([维数])示例：DIM TABLE(10)含义：定义一个名为TABLE的一维数组，包含10个元素。
2.INDEX：数组索引指令，用于访问数组元素。
语法：[数组名](INDEX)示例：TABLE(INDEX)含义：访问数组TABLE的当前元素。
三、子程序调用指令1.CALL：调用子程序指令，用于调用已定义的子程序。
语法：CALL [子程序名]示例：CALL SUB1含义：调用名为SUB1的子程序。
2.RETURN：子程序返回指令，用于从子程序返回到主程序。
语法：RETURN示例：RETURN含义：从当前子程序返回到主程序。
四、其他高级指令1.IF-THEN-ELSE-ENDIF：条件判断指令，根据条件执行不同路径的指令。
语法：IF 条件THEN...ELSE...ENDIF示例：IF [I] > 10 THEN...ELSE...ENDIF含义：如果变量I的值大于10，执行第一个路径的指令；否则，执行第二个路径的指令。
2.PAUSE：暂停指令，用于暂停程序的执行。
语法：PAUSE [时间]示例：PAUSE 5含义：暂停5秒。
SIEMENS铣床G代码D 刀具刀补号F 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针圆弧插补CIP 中间点圆弧插补G33 恒螺距的螺纹切削G331 不带补偿夹具切削内螺纹G332 不带补偿夹具切削内螺纹. 退刀CT 带切线的过渡圆弧插补G4 快速移动G63 快速移动G74 回参考点G75 回固定点G25 主轴转速下限G26 主轴转速上限G110 极点尺寸，相对于上次编程的设定位置G110 极点尺寸，相对于当前工件坐标系的零点G120 极点尺寸，相对于上次有效的极点G17* X/Y平面G18 Z/X平面G19 Y/Z平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G60* 准确定位G70 英制尺寸G71* 公制尺寸G700 英制尺寸，也用于进给率FG710 公制尺寸，也用于进给率FG90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转G901 在圆弧段进给补偿“开”G900 进给补偿“关”G450 圆弧过渡G451 等距线的交点I 插补参数J 插补参数K 插补参数I1 圆弧插补的中间点J1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角SIEMENS车床 G 代码D 刀具刀补号FF 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针园弧插补G33 恒螺距的螺纹切削G4 快速移动G63 快速移动G74 回参考点G75 回固定点G17 (在加工中心孔时要求)G18* Z/X平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G70 英制尺寸G71* 公制尺寸G90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转I 插补参数I1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M30M17 M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴AR 圆弧插补张角CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角SIEMENS802S/CM 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC60 线性孔排列LCYC61 圆弧孔排列LCYC75 矩形槽，键槽，圆形凹槽铣削SIEMENS802DM/810/840DM 固定循环CYCLE82 中心钻孔CYCLE83 深孔钻削CYCLE84 性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE71 端面铣削LONGHOLE 一个圆弧上的长方形孔POCKET4 环形凹槽铣削POCKET3 矩形凹槽铣削SLOT1 一个圆弧上的键槽SLOT2 环行槽SIEMENS802DM/810/840DM 固定循环CYCLE82 中心钻孔CYCLE83 深孔钻削CYCLE84 性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE71 端面铣削LONGHOLE 一个圆弧上的长方形孔POCKET4 环形凹槽铣削POCKET3 矩形凹槽铣削SLOT1 一个圆弧上的键槽SLOT2 环行槽SIEMENS 801、802S/CT、 802SeT 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC93 切槽循环LCYC95 毛坯切削循环LCYC97 螺纹切削SIEMENS 802D、810D/840D 固定循环CYCLE71 平面铣削CYCLE82 中心钻孔YCLE83 深孔钻削CYCLE84 刚性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE93 切槽CYCLE94 退刀槽形状E..F CYCLE95 毛坯切削CYCLE97 螺纹切削。
西门子系统，在机床没有回零点时，也可以循环起动的方法。
在启动状态下（诊断—机床设定）输入DB126 DBX4.0,B,1西门子系统，等分圆周孔，钻孔循环的另一种方法，MACLL CYCLE81(100,0,5,,20)HOLES 1 或2(0,0,126,90,360/7,7)MACLL1,是直线2,是圆周0,起始角度0,起始点Z值126,半径90,第一孔的起始角度360/7,在360度内钻7个孔7,一共要钻7个孔西门子系统按键说明：区域转换键菜单扩展键返回键加工显示键自动方式单段运行手动方式;门子系统操作面板，英—汉对照说明：JOG 手动方式窗口：PresetScratch 对刀Handwheel 手轮ICN ICN…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<AUTO自动方式窗口：Over-storeDRF offsetProgram control 程序控制Block searchHandwheel 手轮Correct programProgram overview…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<<MDA 方式窗口Program control 程序控制Handwheel 手轮Editor function 编辑MDA file fct MDA程序管理…………………Gfct+transf G功能Auxiliary func 功能表Spindles 主轴功能Axis federate 轴功能表Zoom act .val 坐标值放大Act.val MCS 机床坐标系／绝对坐标系Delete MDA buffer 删除MDA缓冲区；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按区域转换键后的窗口：Machine 机床Parameter 参数Program 程序Services 服务Diagnosis 诊断Startup 起动…………………AUTO 自动方式MDA MDA方式JOG 手动方式R.EPOSREF；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Parameter参数选择键后的窗口：Magazine list 刀具补偿R parameter R参数Setting data 设定数据（维修时用）Zero offset 零点偏置User data 用户数据Actire ZO+compens 坐标激活Tool manageme 刀具管理…………………Axes+ 轴+Axes- 轴-Rotation scale mirr Base ZOSet ZO；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Program程序选择键后的窗口：Work—pieces 工件Part programs 工件程序Sub—programs 子程序User cycles 用户循环Clip—board 剪粘板Log 记录…………………Interactiv programing 对话式编程New 新的Copy 复制Inserl 粘贴Delete 删除Rename 重命名AlterenableInteractiv programing 对话式编程New 新的Load 装载Unload 卸载Smulation 模拟Manage programs 程序管理Seleet 选择Save setup data 保存数据；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Services服务选择键后的窗口：Data in 数据输入Data out 数据输出Manage data 数据管理Data selection 数据选择Interface 接口…………………V24 RS232C接口PG 编程器Disk 磁盘Archive… 文档NC card NC卡；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< 按Diagnosis诊断选择键后的窗口：Alarms 报警Messages 信息Alarm log 报警记录Serrice displays 服务显示Plc status LC状态…………………Display newStore logSort young—old；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<按Program control程序控制，选择键后的窗口：• Skp:skip block跳过语句• Dry:dry run federate空运行• ROV:rap:trat o／ride 快速倍率• M01:program stop程序停止• DRF RF offset DRF偏差•RT: program test 程序测试SBL1: λ每一个机床切削后停止SBL2: 每一条语句后停止λSBL3: λ循环停止Display 显示Display all blocks 显示所有程序段λλ Display erav bloks anly 仅显示程序段移动；西门子系统打开两个程序窗口，可以相互复制程序段的操作步骤：新建一个文件或打开一个文件—→按“双页面键”—→打开第二个文件—→按“程序段选择键”，选中要复制的程序段—→按“复制程序段”键—→按NEXT/Window键，也就是把光标换到另一个文件下面—→按粘贴程序段键—→按“确定软键”。
;龙门”“镗””铣床上的程序段搜索的操作步骤：首先要在自动状态方式下—→按“程序段搜索软键”—→用上下光标键移动光标至所需要的程序段上—→按“计算轮廓软键”—→按程序自动运行键，启动程序。
;龙门“镗”铣床自动抓附件头的操作步骤：1＃，直角附件头。
2＃，加长附件头。
3＃，万能附件头。
抓附件头的程序：ATT=1＃或2＃或3＃M62放附件头的程序：ATT=0M62;复制某个程序名下的某一部分程序段至另一个程序名下的操作步骤：打开需要复制的程序—→按程序段选择键，选择要复制的程序段—→按“程序段复制软键”—→按“关闭编辑器软键”—→打开要复制到的程序，这里也可以自己新建一个程序名—→把光标移动到所要复制的地方—→按“粘贴程序段软键”—→按确定。
;在MDI方式下保存MDI里的程序的操作步骤：在MDI方式下—→按MDI功能键—→按“文件保存软键”—→按确定。
;在MDI方式下打开工件程序的步骤：在MDI方式下—→按MDI功能键盘—→选择要打开的程序—→按“文件写入软键”。
;程序从磁盘上复制到机床上的操作步骤：按机床扩展键—→按“服务软键”—→按“磁盘软键”—→按“复制软键”—→按“程序数据软键”（这里要选择把程序复帛到工件或工件程序里）—→按“粘贴软键”—→建立新的文件名—→确定。
（若选中的程序显示没有使能时，要把光标移动到这个程序名上后，按“改变批准”软键，然后在按“装载”软键）。
;TK6916A数控落地镗参数:M75附件拉刀M76附件放松M83主轴拉刀M84主轴松刀;西门子系统手工编制无条件程序跳跃。
GOTOB LABEL 或GOTOF LABELGOTOB向后跳跃（指向程序开头）GOTOF向前跳跃（指向程序结尾）LABEL跳跃目的（程序内标号）（程序段号）；西门子系统手工编制有条件程序跳跃。
（循环分层铣削的格式）：LABEL：IF expression GOTOB LABEL或IF expression GOTOF LABELIF 条件关键字GOTOB向后跳跃GOTOF向前跳跃LABEL跳跃目的格式：IF R1＜＝0～∞ GOTOB AA例：假定工件要“铣”10mm深，每一刀“铣” 1mm深格式一、R1=1 （下刀平面高度）Z=－R1 （Z轴下刀深度）R1=R1＋1 （Z轴往复下刀深度）IF R1＜＝10 GOTOB AA （Z轴下刀总深度为10mm）格式二、R1=－1 （下刀平面高度）Z=R1 （Z轴下刀深度）R1=R1－1 （Z轴往复下刀深度）IF R1＞＝－10 GOTOB AA （Z轴下刀总深度为10mm）手工编制循环分层“铣削”时应特别注意，每次进刀深度必须要能整除切削总深度。
