数控铣床主要技术参数

数控车床CK6140主要参数机床类型数控车床最大车削直径(mm) 400最大工件高度(mm) 750电机功率(KW) 4主轴转速范围 90-450-1800无极变速刀库容量 4(6)主轴内孔直径(mm) 52x轴进给范围(mm/min) 3000z轴进给范围(mm/min) 6000x轴行程(mm) 300z轴行程 680机床重量(kg) 2200机床外形尺寸ZK2102数控深孔钻床机床基本性能:本机床是一种高校、高精度、高自动化的专用深孔钻床,采用外排屑钻削法(枪钻法),通过一次钻削可以代替一般需要钻、扩、铰工序才能达到的加工精度和表面粗糙度。

本机床采用数控系统控制,不但有单动功能,它还具有自动循环的功能。

该机床整体精密铸造床身,精密滚柱丝杆、直线导轨转动,具有刚性强、加工效率高、运动平稳、精度保持性好;有足够的静态、动态、热态刚度,防护装置安全可靠;所选用控制和驱动系统精度高、可靠性好、响应速度快。

机床使用操作,维修方便,造型美观。

四、机床主要技术参数1.钻孔直径范围 4-25mm2.最大钻孔深度 1500mm3.钻杆箱主轴转速范围(无级) 500-5000r/min4.拖板进给速度范围(无级) 10mm-500mm/min5.拖板快速移动范围 3m/min6.切削冷却液最大压力(可调) 10Mpa7.切削冷却液最大流量(可调) 100L/min8.进给电机额定扭矩(交流伺服电机) 11Nm9.钻杆箱交流伺服主轴电机功率 4Kw10.主轴中心至T型槽工作台面的高度 220mm12.机床总功率约 18kW13.钻孔长径比≦12014.机床总重(约) 5T15.机床总外观尺寸(长x宽x高) 5200x3300x1800 XD-40立式数控铣床主要技术参数:1、工作台工作台规格长×宽(mm) 800×400T型槽尺寸槽宽(mm) 18H7×130×3(中央T型槽) 工作台最大载重(kg) 3002、坐标范围X坐标(mm) 600Y坐标(mm) 400Z坐标(mm) 540主轴中心线距Z向导轨面距离(mm) 460主轴断面距工作台上平面距离(mm) 150--6903、进给X、Y、Z向切削进给速度(mm/min) 1—5000X、Y、Z向快速进给速度(m/min) 20(X、Y) 15(Z) 主轴最高转速(r/min) 5000(8000可选)4、主轴系统主轴功率(kW) 7.5/11(SIEMENS系统:7/9.25)主轴锥孔NO.40 主轴前支承直径(mm) Φ70主轴轴承润滑方式油脂润滑5、精度定位精度(mm) (国标) X、Z:0.020 Y:0.016重复定位精度(mm) (国标) X、Z:0.008 Y:0.0066、加工能力最大钻孔直径(mm) Φ22最大镗孔直径(mm) Φ100主轴最大扭矩Nm 71(FANUC主轴电机)58.9(SIEMENS主轴电机)70.1(武汉华中数控主轴电机)主轴额定扭矩Nm 48.4(FANUC主轴电机)44.6(SIEMENS主轴电机)47.8(武汉华中数控主轴电机)7、设计制造标准符合ISO标准8、工作电源AC380V±10%;50HZ9、工作环境温度8—40度湿度≤80% 气压0.5Mpa10、其它机床轮廓尺寸(mm) 2110×2170×2780机床占地面积m2 6.4主机重量(kg) 6000。

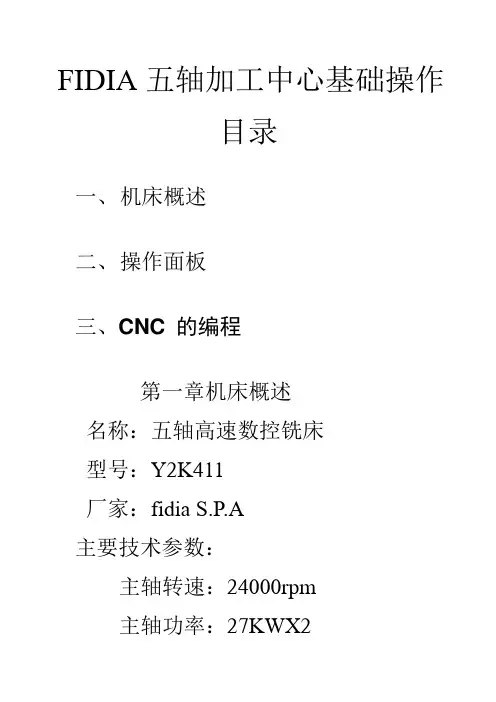

FIDIA五轴加工中心基础操作目录一、机床概述二、操作面板三、CNC 的编程第一章机床概述名称：五轴高速数控铣床型号：Y2K411厂家：fidia S.P.A主要技术参数：主轴转速：24000rpm主轴功率：27KWX2数控系统：FIDIA C20工件台面尺寸：5000×2200MM工作台最大载重：20000KG实际加工尺寸：X轴4200mm、Y轴110mm、Z轴1000mmA轴（主机床）95°～-110° (附机床）-95°～110° C轴±180°第二章操作面板一、启动和关闭1、启动：打开主机电源后进入windows见面，点击“开始”选择“程序”再选择Fidia Utility文件，然后点击User interface 进入用户界面。

2、关闭：从File菜单上选择关闭Exit，关闭CNC的命令页面（其它相关的系统界面先关闭，主界面才会关闭）。

最后关闭电脑再关闭总电源。

二、应用窗口界面在 CNC 命令界面被执行后, 在显示器上显示出一个窗口，它占有了整个桌面，其组成如下:A 菜单条B 显示和工作区域陈列, 取决于上下文, 位置值, 对话窗口, 图, 目录以及使用者输入值或其它数据的参数或命令窗口C 一个按时间顺序显示 CNC 信息的盒子D 垂向软件键条E 横向软件键条F 日期和时刻1、横向软件键条：RES T·RESTCNC：机床恢复ZERO·RQ：各轴自动顺序回机床零点（Z、A、C、Y、X）·X、Y、Z、A、C：单独轴选择回零点SET COMMAND：设置命令屏幕显示：F进给 S转速 UNIT公/英制单位RCTP（五轴连动）OF/ONTOOL COORD刀具坐标轴OF/ONROTO当前原点坐标的旋转角度SET COMMAND·SET ORIGIN：设置加工原点坐标(1-10个)机床的原点为零号坐标系，是不能更改的。

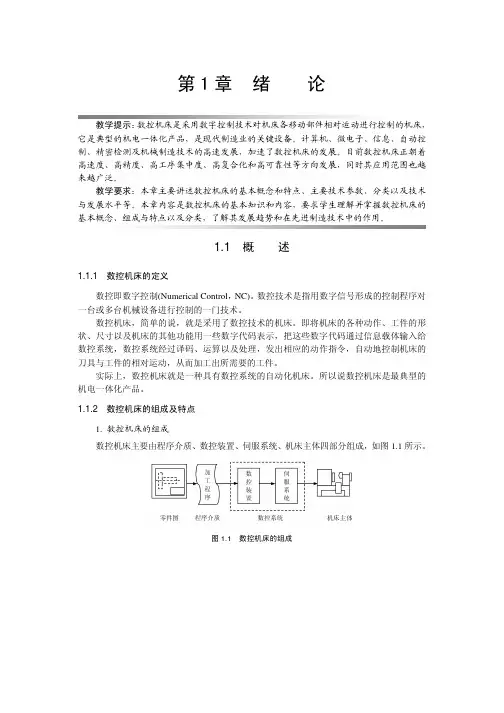

第1章 绪 论教学提示：数控机床是采用数字控制技术对机床各移动部件相对运动进行控制的机床，它是典型的机电一体化产品，是现代制造业的关键设备。

计算机、微电子、信息、自动控制、精密检测及机械制造技术的高速发展，加速了数控机床的发展。

目前数控机床正朝着高速度、高精度、高工序集中度、高复合化和高可靠性等方向发展，同时其应用范围也越来越广泛。

教学要求：本章主要讲述数控机床的基本概念和特点、主要技术参数、分类以及技术与发展水平等。

本章内容是数控机床的基本知识和内容，要求学生理解并掌握数控机床的基本概念、组成与特点以及分类，了解其发展趋势和在先进制造技术中的作用。

1.1 概 述1.1.1 数控机床的定义数控即数字控制(Numerical Control ，NC)。

数控技术是指用数字信号形成的控制程序对一台或多台机械设备进行控制的一门技术。

数控机床，简单的说，就是采用了数控技术的机床。

即将机床的各种动作、工件的形状、尺寸以及机床的其他功能用一些数字代码表示，把这些数字代码通过信息载体输入给数控系统，数控系统经过译码、运算以及处理，发出相应的动作指令，自动地控制机床的刀具与工件的相对运动，从而加工出所需要的工件。

实际上，数控机床就是一种具有数控系统的自动化机床。

所以说数控机床是最典型的机电一体化产品。

1.1.2 数控机床的组成及特点1. 数控机床的组成 数控机床主要由程序介质、数控装置、伺服系统、机床主体四部分组成，如图1.1所示。

图1.1 数控机床的组成机床数控技术其中，程序介质用于记载机床加工零件的全部信息。

如零件加工的工艺过程、工艺参数、位移数据、切削速度等。

常用的程序介质有磁带、磁盘等。

也有一些数控机床采用操作面板上的按钮和键盘将加工程序直接输入或通过串行接口将计算机上编写的加工程序输入到数控系统。

在计算机辅助设计与计算机辅助制造(CAD/CAM)集成系统中，加工程序可不需要任何载体而直接输入到数控系统。

第一章绪论简答题答案，没有工艺题的1 什么是数控机床答：简单地说，就是采用了数控技术（指用数字信号形成的控制程序对一台或多台机床机械设备进行控制的一门技术）的机床；即将机床的各种动作、工件的形状、尺寸以及机床的其他功能用一些数字代码表示，把这些数字代码通过信息载体输入给数控系统，数控系统经过译码、运算以及处理，发出相应的动作指令，自动地控制机床的道具与工件的相对运动，从而加工出所需要的工件。

2 数控机床由哪几部分组成？各组成部分的主要作用是什么？答：（1）程序介质：用于记载机床加工零件的全部信息。

（2）数控装置：控制机床运动的中枢系统，它的基本任务是接受程序介质带来的信息，按照规定的控制算法进行插补运算，把它们转换为伺服系统能够接受的指令信号，然后将结果由输出装置送到各坐标的伺服系统。

（3）伺服系统：是数控系统的执行元件，它的基本功能是接受数控装置发来的指令脉冲信号，控制机床执行元件的进给速度、方向和位移量，以完成零件的自动加工。

（4）机床主体（主机）：包括机床的主运动、进给运动部件。

执行部件和基础部件。

3 数控机床按运动轨迹的特点可分为几类？它们特点是什么？答：（1）点位控制数控机床：要求保证点与点之间的准确定位（它只能控制行程的终点坐标，对于两点之间的运动轨迹不作严格要求；对于此类控制的钻孔加工机床，在刀具运动过程中，不进行切削加工）。

（2）直线控制数控机床：不仅要求控制行程的终点坐标，还要保证在两点之间机床的刀具走的是一条直线，而且在走直线的过程中往往要进行切削。

（3）轮廓控制数控机床：不仅要求控制行程的终点坐标值，还要保证两点之间的轨迹要按一定的曲线进行；即这种系统必须能够对两个或两个以上坐标方向的同时运动进行严格的连续控制。

4 什么是开环、闭环、半闭环伺服系统数控机床？它们之间有什么区别？答：(1)开环：这类机床没有来自位置传感器的反馈信号。

数控系统将零件程序处理后，输出数字指令后给伺服系统，驱动机床运动；其结构简单、较为经济、维护方便，但是速度及精度低，适于精度要求不高的中小型机床，多用于对旧机床的数控化改造。

数控机床的工作原理、组成及主要性能指标数控机床的工作原理、组成及主要性能指标数控机床的基本操作（以BEIJING—FANUC0i 数控系统为例）数控机床的工作原理数控机床是用数字信息进行控制的机床。

凡是用代码化的数字信息将刀具移动轨迹信息记录在程序介质上，然后送人数控系统经过译码和运算，控制机床刀具与工件的相对运动，加工出所需工件的一类机床即为数控机床。

数控加工的基本过程。

在数控机床加工工件前，要分析零件图，拟定零件加工工艺方案，明确加工工艺参数，然后按编程规则编制数控加工程序。

当加工零件的几何信息和工艺信息转换为数字化信息后，可以用不同方法输入到机床的数控系统中，经检查无误即可启动机床，运行数控加工程序数控装置自动完成数控加工程序发出的各种控制指令。

如果不出现故障，直到加工程序运行结束，零件加工完毕为止。

数控加工的控制过程与计算机控制打印机的打印过程，特别是与计算机控制绘图机的绘图过程非常相似。

数字控制是相对于模拟控制而言的。

数字控制系统或计算机数字控制系统用字长来表示不同精度信息，可进行复杂的算术运算、逻辑运算和信息处理，通过改变软件（而非电路或机械机构）实现信息处理方式和过程的转换，具有很好的柔性功能。

cNc系统方便、可靠、精度高，广泛应用于机械运动的轨迹、检测和辅助运动控制等各方面，其中，轨迹控制是机床和工业机器人的主要控制内容。

数控机床的组成数控机床一般由输人输出设备、数控装置（cNc）伺服单元、驱动装置（或称执行机构）、可编程控制器（眦）及电气控制装置、辅助装置、机床本体及测量装置组成。

（1）输入和输出装置。

是机床数控系统和操作人员进行信息交流、实现人机对话的交互设备。

输人装置的作用是将程序载体上的数控代码变成相应的电脉冲信号，传送并存人数控装置内。

目前，数控机床的输入装置有键盘、磁盘驱动器、光电阅读机等，其相应的程序载体为磁盘、穿孔纸带。

输出装置是显示器，有CRT显示器或彩色液晶显示器两种。

数控维修与装调设备技术参数：产品型号： 0i mate TD数控车床实训设备2018年全国职业院校技能大赛指定设备<需证明材料）一、能完成的实验项目：<1）数控机床编程、操作类实训：数控机床编程、操作<2）数控机床电气部分的实训：数控机床电气组成的学习数控机床电气控制及PMC的学习主轴与进给轴控制的学习数控机床控制电路安装实训电气原理图及装配图的识图与绘制主轴、进给轴、系统、伺服驱动等参数设置数据备份主轴、进给轴、刀架、冷却、润滑等模块的基本功能调试数控机床故障诊断与维修数控机床的整机调试数控机床几何精度检测。

二、基本配置：<1）电气控制单元参数1）电源：三相五线 AC 380V±10% 50Hz；2）数控控制台尺寸：长<mm）×宽<mm）×高<mm）＝800×600×1800；3）漏电保护：漏电动作电流≤30mA；4）缺相自动保护、过载保护<2）电气安装实训单元参数1）电源：三相五线 AC 380V±10% 50Hz；2）数控控制台尺寸：长<mm）×宽<mm）×高<mm）＝800×600×1800；<3）机床参数ZXTC-151）加工范围最大回转直径：φ400mm最大切削直径<轴/盘）：φ165mm/φ200mm最大切削长度： 400mm2）规格卡盘尺寸：6″中实手动主轴型式：ISOA2－5主轴转速范围：50～3500r/min主轴通孔直径：φ46mm最小分辨率：0.001mm快速移动速度：X轴15 m/min Z轴18 m/min切削进给速度：0～5000 mm/minX/Z轴最大行程：X轴 125mm Z轴 410mm3）机床精度标准GB/T16462－1996《数控卧式车床精度检验》<等同于ISO 230/2－1997）定位精度： <X）0.016mm <Z）0.020mm重复定位精度： <X）0.007mm <Z）0.008mm正反差值： <X）0.006mm <Z）0.010mm4）主轴转动系统主轴变频电机功率： 5.5kw主轴润滑：使用进口高级润滑脂润滑，全封闭，免维护5）进给系统交流伺服电机扭矩X/Z轴： 7Nm/7Nm<FANUC）β8i /β8i6）电动刀架刀柄尺寸：20mm×20mm；内孔刀柄尺寸：最大φ25 mm7）机床结构水平布局：X轴导轨与水平面倾角45°，刚性好机床设计制造符合ISO国际标准机床所有零部件和各种计量单位全部符合国际单位<SI）标准X/Z轴导轨形式：线性导轨X/Z轴丝杠形式：滚珠丝杠8）、机床电源电源电压范围：交流三相380V ± 10% 50HZ机床用电总功率：最大15KW9）、正常使用条件环境温度： 0～40°C湿度：≤85%产品型号:华中数控H210A TD数控车床实训设备一、能完成的实验项目<1）数控机床编程、操作类实训：数控机床编程、操作<2）数控机床电气部分的实训：数控机床电气组成的学习数控机床电气控制及PLC接口的学习主轴与进给轴控制的学习数控机床控制电路安装实训电气原理图及装配图的识图与绘制主轴、进给轴、系统、伺服驱动等参数设置数据备份主轴、进给轴、刀架、冷却、润滑等模块的基本功能调试数控机床故障诊断与维修数控机床的整机调试数控机床几何精度检测。

t-v850加工中心的主要技术参数一、机床性能参数1. X/Y/Z轴行程：850/500/500mm2. 主轴转速：xxxrpm3. 主轴功率：15kW4. 主轴锥度：BT405. 工作台尺寸：1000*500mm6. 最大工件负载：700kg7. 快速进给速度：36/36/36m/min8. 切削进给速度：1-xxxmm/min9. 定位精度：±0.005/300mm10. 重复定位精度：±0.002mm二、主要标准配置1. 三轴直线导轨2. 三轴高速伺服马达3. 铸铁机床床身4. 安装在刚性机床床身上的高速主轴5. 宽大工作台6. 加强型刀库7. 宽大的工作台8. 台湾PMI滚珠丝杠与直线导轨三、可选配置1. 4轴/5轴转台2. 数控旋转头3. 高速刚性刀库4. 冷却系统5. 刀具长度检测装置6. 高压冷却系统7. 自动工件测量系统四、适用行业1. 适用于模具制造2. 适用于汽车零部件加工3. 适用于航空航天零部件加工4. 适用于通用工程机械零部件加工5. 适用于3C电子零部件加工五、机床优势1. 采用铸铁机床床身，刚性好，稳定性强2. 高速主轴可满足精密加工需求3. 宽大的工作台适用于大型工件加工4. 可选配置丰富，满足不同加工需求5. 适用行业广泛，市场需求大六、使用效果1. 高速主轴与高速伺服马达配合，加工效率高2. X/Y/Z三轴行程大，适用范围广3. 定位精度高，加工精度高4. 机床稳定性强，使用寿命长5. 高效率、高精度、稳定可靠七、结语t-v850加工中心作为一款高性能、高稳定性的数控加工设备，具有较为优秀的加工能力和适用范围。

其主要技术参数的稳定可靠性能，可靠的刚性机床床身和高速主轴的优势，使其在模具制造、汽车零部件加工、航空航天零部件加工等行业得到了广泛的应用。

在未来的市场竞争中，t-v850加工中心有着广阔的发展前景，有望成为行业内的领先产品。

t-v850加工中心是一款性能优异、稳定可靠的数控加工设备，具有出色的加工能力和广泛的适用范围。

C A K3275V数控车床(西门子)
C AK3275V数控车床 (F ANUC)
CK6136S数控车床
C2-6136H K数控车床
X KN713数控铣床 (西门子)
O T M-650数控铣床
X H713加工中心(FA N U C)
O T M-650加工中心(FA N U C)
D K7740线切割机
D7130电火花成型机
数控雕铣机
1、床体为整体钢铸件，基准面均经过精密研磨。

2、三轴采用进口高精度滚珠丝杆和方形滑轨，带紧滑块，刚性好，连动时无间隙。

3、控制器支持标准G代码，可以和各种CA M软件相配合。

4、只用于对刚性要求比Y3高的应用场合，可加工普通钢、铜、铝和其它各种非金属材料。

J1C616/750普通车床（济南第一机床厂）
单项目规格
位
m 床身上最大工件回转直径320
m
m 最大工件长度750
m
m 刀架以上最大工件回转直径175
m
m 加工棒料最大直径29
m
m 床面以上中心高160
m
m 主轴内孔直径30
m
主轴内孔锥度莫氏5号锥度
主轴转速种数正反各18种
X6132卧式铣床
M1312外园磨床
平面磨床
牛头刨床
插床。

数控立式铣床机械结构设计数控机床作为一种高自动化、高柔性、高精度、高效率的机械加工设备，决定了它在现代制造业中占有越来越重要的作用。

近年来，我国在中高档数控机床关键技术上有了较大突破，创造出一批具有自主知识产权的研究成果。

目前，在实际应用中有部分工件在加工微型孑L或铣削平面时，加工精度不高。

如果我们用传统的数控铣床对其加工，将导致加工效率低且加大设备和电力的损耗。

根据这种情况，我们设计了一种小型数控立式铣床。

该铣床造价大大低于传统数控机床，还能够满足教学上的使用，提高学生对数控铣床的理解与认识。

下文就对它的机械结构设计作一介绍。

1 机床的总体布局本机床是一台采用立式布置的小型数控铣床，机床床身尺寸(长×宽×高)为600 mm×8OO mm×1 4051Tim，主要由(如图1机床的结构简图所示)机床底座，横向溜板，X、y、Z方向进给步进电动机，工作台，机床床身，三相异步电动机，主轴箱以及相关的电气系统等部分组成。

机床的加工过程为：被加工零件固定于工作台4上，能够实现横向、纵向的进给运动；铣刀装夹在主轴箱8上，能够沿立柱的上下移动，进行铣削加工。

整个加工过程由PC进行控制，实现工件的自动加工。

该数控铣床的主要技术参数为：最大钻孔直径：28 mm；最大铣削能力：平面2．6×10 mm。

；主轴箱上下移动最大行程：345 mm；工作台工作面积：730 n'ln3×350 n3n3；工作台最大纵向行程：450 mm；工作台最大横向行程：250 n3m；机床底座面积：400 ITlm×680 n3n3；主轴变速范围：8O～ 1 650 r／min2 机床主传动系统及主轴组件设计2．1 机床主传动系统数控铣床主传动系统由主轴电动机、传动系统和主轴部件等部分组成，它与普通机床主传动系统相比结构较简单，这是由于变速功能主要由无级变速电动机来承担。

数控铣床铣削参数-[转]数控铣床切削用量的选择.txt始终相信，这世间，相爱的原因有很多，但分开的理由只有一个--爱的还不够。

人生有四个存折：健康情感事业和金钱。

如果健康消失了，其他的存折都会过期。

数字控制刨床磨削用量的选择在数字控制机床上加工零件时，磨削用量都预先编入步伐中，在没事了加工环境下，人工不予转变。

只有在试加工或浮现异常环境时.才通过速率调节旋钮或电手轮调整磨削用量。

是以步伐中选用的磨削用量应是最好的、合理的磨削用量。

只有这样才能提高数字控制机床的加工精密度、刀具生存的年限和出产率，减低加工成本。

影响磨削用量的因素有：机床磨削用量的选择必需在机床主传动功率、进给传动功率和主轴转速规模、进给速度规模以内。

机床-刀具-工件体系的刚性是限定磨削用量的重要因素。

磨削用量的选择应使机床-刀具-工件体系不发生较大的"振颤"。

要是机床的热稳定性好，热变形小，可适当加大磨削用量。

刀具刀具材料是影响磨削用量的重要因素。

表6-2是常用刀具材料的机能比力。

数字控制机床所用的刀具多采用可转位刀片(机夹刀片)并具有肯定是的生存的年限。

机夹刀片的材料和形状尺寸必需与步伐中的磨削速度和进给量相适应并存入刀具参数中去。

标准刀片的参数请参看关于手册及产物样本。

表6-2常用刀具材料的机能比力刀具材料磨削速度耐磨性硬度硬度随温度变化高速钢最低最差最低最大硬质合金低差低大瓷陶刀片中中中中金刚石高好高小工件不同的工件材料要采用与之适应的刀具材料、刀片类型，要注意到可磨削性。

可磨削性良好的标志是，在高速磨削下有用地形成切屑，同时具有较小的刀具磨损和较好的外貌加工质量。

较高的磨削速度、较小的背吃刀量和进给量，可以获患上较好的外貌粗糙度。

合理的恒磨削速度、较小的背吃刀量和进给量可以患上到较高的加工精密度。

冷却液冷却液同时具有冷却和润滑作用。

带走磨削过程孕育发生的磨削热，减低工件、刀具、夹具和机床的温升，削减刀具与工件的磨擦和磨损，提高刀具生存的年限和工件外貌加工质量。

数控铣床切削用量的选择如何选择切削用量在数控机床上加工零件时，切削用量都预先编入程序中，在正常加工情况下，人工不予改变。

只有在试加工或出现异常情况时．才通过速率调节旋钮或电手轮调整切削用量。

因此程序中选用的切削用量应是最佳的、合理的切削用量。

只有这样才能提高数控机床的加工精度、刀具寿命和生产率，降低加工成本。

影响切削用量的因素有：机床切削用量的选择必须在机床主传动功率、进给传动功率以及主轴转速范围、进给速度范围之内。

机床—刀具—工件系统的刚性是限制切削用量的重要因素。

切削用量的选择应使机床—刀具—工件系统不发生较大的“振颤”。

如果机床的热稳定性好，热变形小，可适当加大切削用量。

刀具刀具材料是影响切削用量的重要因素。

表6-2是常用刀具材料的性能比较。

数控机床所用的刀具多采用可转位刀片（机夹刀片）并具有一定的寿命。

机夹刀片的材料和形状尺寸必须与程序中的切削速度和进给量相适应并存入刀具参数中去。

标准刀片的参数请参阅有关手册及产品样本。

表6-2 常用刀具材料的性能比较刀具材料切削速度耐磨性硬度硬度随温度变化高速钢最低最差最低最大硬质合金低差低大陶瓷刀片中中中中金刚石高好高小工件不同的工件材料要采用与之适应的刀具材料、刀片类型，要注意到可切削性。

可切削性良好的标志是，在高速切削下有效地形成切屑，同时具有较小的刀具磨损和较好的表面加工质量。

较高的切削速度、较小的背吃刀量和进给量，可以获得较好的表面粗糙度。

合理的恒切削速度、较小的背吃刀量和进给量可以得到较高的加工精度。

冷却液冷却液同时具有冷却和润滑作用。

带走切削过程产生的切削热，降低工件、刀具、夹具和机床的温升，减少刀具与工件的摩擦和磨损，提高刀具寿命和工件表面加工质量。

使用冷却液后，通常可以提高切削用量。

冷却液必须定期更换，以防因其老化而腐蚀机床导轨或其他零件，特别是水溶性冷却液。

以上讲述了机床、刀具、工件、冷却液对切削用量的影响。

切削用量的选择原则参考2.3.3和4.2.2的内容，下面主要论述铣削加工的切削用量选择原则。

第4章数控铣床及加工中心的操作与加工（一）教学内容1 数控铣床的结构2 数控铣床的加工工艺3 数控铣床及加工中心编程基础4 SIEMENS 802D数控系统加工中心基本操作5 加工中心的加工操作（二）教学要求1、掌握数控铣床及加工中心的程序编制的方法和基本指令。

能编写中等复杂典型零件的铣削程序。

2、熟悉数控铣床及加工中心的传动与结构，能掌握数控铣床及加工中心的操作。

3、了解数控铣床及加工中心的布局及主要技术参数。

4 1 数控铣床的结构4 1 1 数控铣床的典型布局数控铣床是机床设备中应用非常广泛的加工机床，它可以进行平面铣削、平面型腔铣削、外形轮廓铣削、三维及三维以上复杂型面铣削，还可进行钻削、镗削、螺纹切削等孔加工。

加工中心、柔性制造单元等都是在数控铣床的基础上产生和发展起来的。

数控镗铣床和加工中心(MC，Machine Center)在结构、工艺和编程等方面有许多相似之处。

特别是全功能型数控镗铣床与加工中心相比，区别主要在于数控镗铣床没有自动刀具交换装置( ATC , Automatic Toos Changer )及刀具库，只能用手动方式换刀，而加工中心因具备ATC及刀具库，故可将使用的刀具预先安排存放于刀具库内，需要时再通过换刀指令，由ATC自动换刀。

数控镗铣床和加工中心都能够进行铣削、钻削、镗削及攻螺纹等加工。

数控铣削机床的加工对象与数控机床的结构配置有很大关系。

立式结构的铣床一般适应用于加工盘、套、板类零件，一次装夹后，可对上表面进行铣、钻、扩、镗、锪、攻螺纹等工序以及侧面的轮廓加工；卧式结构的铣床一般都带有回转工作台，一次装平后可完成除安装面和顶面以外的其余四个面的各种工序加工，适宜于箱体类零件加工；万能式数控铣床，主轴可以旋转90°或工作台带着工件旋转90°，一次装夹后可以完成对工件五个表面的加工；龙门式铣床适用于大型零件的加工。

数控铣床的典型布局有四种，如图4－1(P109)4 1 2 数控铣床的组成及分类一、数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等组成。

摘要数控机床即数字程序控制机床，是一种自动化机床，数控技术是数控机床研究的核心，是制造业实现自动化、网络化、柔性化、集成化的基础。

随着制造技术的发展，现代数控机床借助现代设计技术、工序集约化和新的功能部件使机床的加工范围、动态性能、加工精度和可靠性有了极大的提高。

本文主要对XK5040数控立式铣床及控制系统进行设计，首先分析立式铣床的加工特点和加工要求确定其主参数，包括运动和动力参数；根据主参数和设计要求进行主运动系统、进给系统和控制系统硬件电路设计。

主要进行主运动系统和进给系统的机械结构设计及滚珠丝杠和步进电机的选型和校核；对于控制系统由于这里主要针对经济型数控铣床的设计，这里采用步进电机开环控制，计算机系统采用高性能价格比的MCS-51系列单片扩展系统，主要进行中央处理单元的选择、存储器扩展和接口电路设计。

由于本文采用8031单片机控制系统，因此，设计出的立式铣床性能价格比高，满足经济性要求。

可实用于加工精度较高的场合。

关键词数控技术；立式铣床；设计ABSTRACTThe numerical control engine bed is the digital process control engine bed, is one kind of automated engine bed, the numerical control technology is the core which the numerical control engine bed studies, is the manufacturing industry realization automation, the network, the flexibility, the integrated foundation. Along with the manufacture technology development, the modern numerical control engine bed with the aid of the modern design technology, the working procedure intensification and the new function part caused the engine bed the processing scope, the dynamic performance, the processing precision and the reliability had the enormous enhancement .This article mainly carries on the design to the XK5040 numerical control vertical milling machine and the control system, first analyzes the vertical millingmachine the processing characteristic and the processing request determines its host parameter, including movement and dynamic parameter; Carry on the host kinematic scheme according to the host parameter and the design request, enters for the system and the control system hardware circuit design. Mainly carries on the host kinematic scheme and enters for the system mechanism design and the ball bearing guide screw and electric stepping motor shaping and the examination; Regarding control system because here mainly aims at the economy numerical control milling machine the design, here uses electric stepping motor open-loop control, the computer system uses the high performance price compared to the MCS-51 series monolithic expansion system, mainly carries on the central processing element the choice, the memory expansion and the connection circuit design .Because this article uses 8,031 monolithic integrated circuits control system, therefore, designs the vertical milling machine performance price is higher than, satisfies the efficient request. But practical to processing precision higher situation .Key words Numerical control technology; Vertical milling machine; Design目录摘要 01 总体设计 (4)1.1、铣床简介 (4)1.2、 X K5040型数控铣床的总体布局、主要技术参数及总传动系统图 (4)1.2.1 XK5040型数控铣床的总体布局 (4)1.2.2 XK5040型数控铣床的主要技术参数 (5)1.2.3 总传动系统图 (7)2 主运动系统设计 (8)2.1 传动系统设计 (8)2.1.1参数的拟定 (8)2.1.2 传动结构或结构网的选择 (8)2.1.3 转速图拟定 (10)2.1.4齿轮齿数的确定及传动系统图的绘制 (12)２.２传动件的估算与验算 (15)2.2.1传动轴的估算和验算 (15)２.２.２齿轮模数的估算 (18)２.３展开图设计 (23)２.３.１结构实际的内容及技术要求 (23)２.３.２齿轮块的设计 (24)２.３.３传动轴设计 (26)２.３.４主轴组件设计 (29)２.４制动器设计 (34)２.４.１按扭矩选择 (34)２.５截面图设计 (35)２.５.１轴的空间布置 (36)２.５.２操纵机构 (36)２.５.３润滑 (36)２.５.４箱体设计的确有关问题 (37)３进给系统设计 (39)３.１总体方案设计 (39)３.１.１对进给伺服系统的基本要求 (39)３.１.２进给伺服系统的设计要求 (39)３.１.３总体方案 (39)３.２进给伺服系统机械部分设计 (40)３.２.１确定脉冲当量，计算切削力 (40)３.２.２滚珠丝杆螺母副的计算和造型 (42)３.２.３齿轮传动比计算 (51)３.２.４步进电机的计算和选型 (52)３.２.５进给伺服系统机械部分结构设计 (61)４控制系统设计 (65)4.1绘制控制系统结构框图 (65)4.2.选择中央处理单元（CPU）的类型 (65)4.3存储器扩展电路设计 (66)４.３.１程序存储器的扩展 (66)４.３.２数据存储器的扩展 (67)４.４I/O接口电路及辅助电路设计 (67)４.４.１I/O接口电路设计 (67)４.４.２步进电机接口及驱动电路 (68)４.２.３其他辅助电路 (69)参考文献 (72)致谢............................................................................................................错误!未定义书签。

FANUC数控铣床增加A轴的参数设定
1.增加/取消A轴的参数设定
2.在MDI状态下按OFF/SET键选择“设定”软键将该选项中“参数写
入”选项改为“1”
（1为可写入，0为不可写入）
在设定选项中搜索3208“#0”改为0取消机床参数的屏蔽（从左朝右数最后一项）
3.按SYSTEM键进入机床参数界面
搜索：
1010号参数：CNC控制轴数；设定CNC可控制的最大轴
如下图所示将1010号参数改为增加改为“4”
“8130”号参数：总控制轴数;设定CNC的总控制轴数
如下图所示将“8130”号参数增加改为“4”
机床系统重新启动之后系统画面改变，出现A轴选项。

如下图所示
在机床系统断电重启之后如下图所示显示出于A轴有关的参数设置选项，（在更改完1010和8130号参数之后不重启系统则不显示与A 轴有关的设置选项）
1815号参数
如果增加A轴则如下图所示在A轴选项中将APC、APZ、两项改为1（前提先执行1010、8130、的参数选项设定）
如图所示更改后机床系统断电，重新启动则完成A轴的增加
APZ：使用绝对位置检测器时，机械位置与绝对位置检测器的位置0：不一致
1：一致
注意：使用绝对位置检测器时，进项初调试或者更换绝对位置检测器后次参数必须设定为0，关断一次电源后进行手动返回参考点，机械位置与位置检测器的位置一致时此参数自动设为1
APC：位置检测器
0：不使用绝对位置检测器
1：使用绝对位置检测器
(更改此参数后需要机床系统断电一次)。
