项目一数控铣床基础知识

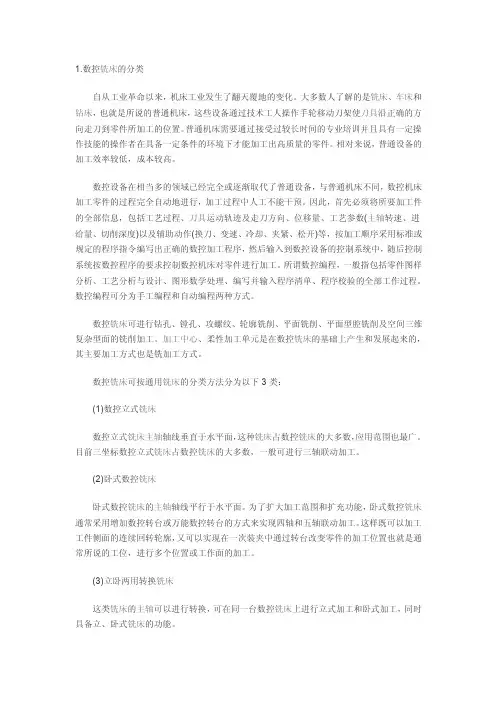

1.数控铣床的分类自从工业革命以来，机床工业发生了翻天覆地的变化。

大多数人了解的是铣床、车床和钻床，也就是所说的普通机床，这些设备通过技术工人操作手轮移动刀架使刀具沿正确的方向走刀到零件所加工的位置。

普通机床需要通过接受过较长时间的专业培训并且具有一定操作技能的操作者在具备一定条件的环境下才能加工出高质量的零件。

相对来说，普通设备的加工效率较低，成本较高。

数控设备在相当多的领域已经完全或逐渐取代了普通设备，与普通机床不同，数控机床加工零件的过程完全自动地进行，加工过程中人工不能干预。

因此，首先必须将所要加工件的全部信息，包括工艺过程、刀具运动轨迹及走刀方向、位移量、工艺参数(主轴转速、进给量、切削深度)以及辅助动作(换刀、变速、冷却、夹紧、松开)等，按加工顺序采用标准或规定的程序指令编写出正确的数控加工程序，然后输入到数控设备的控制系统中，随后控制系统按数控程序的要求控制数控机床对零件进行加工。

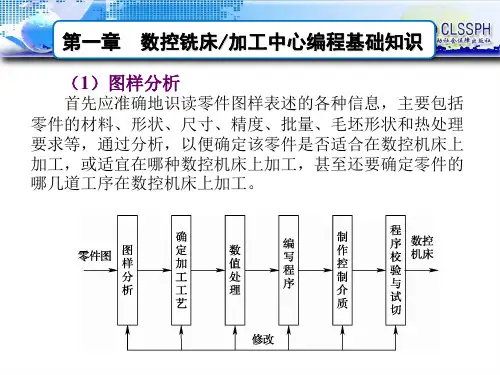

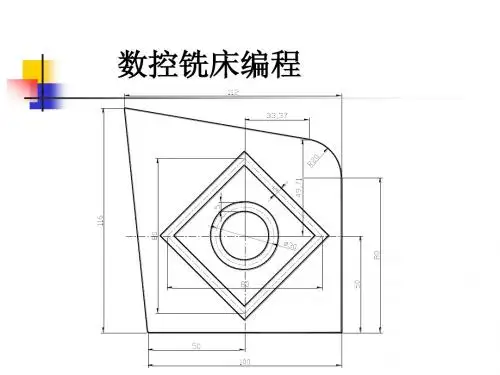

所谓数控编程，一般指包括零件图样分析、工艺分析与设计、图形数学处理、编写并输入程序清单、程序校验的全部工作过程。

数控编程可分为手工编程和自动编程两种方式。

数控铣床可进行钻孔、镗孔、攻螺纹、轮廓铣削、平面铣削、平面型腔铣削及空间三维复杂型面的铣削加工。

加工中心、柔性加工单元是在数控铣床的基础上产生和发展起来的，其主要加工方式也是铣加工方式。

数控铣床可按通用铣床的分类方法分为以下3类：(1)数控立式铣床数控立式铣床主轴轴线垂直于水平面，这种铣床占数控铣床的大多数，应用范围也最广。

目前三坐标数控立式铣床占数控铣床的大多数，一般可进行三轴联动加工。

(2)卧式数控铣床卧式数控铣床的主轴轴线平行于水平面。

为了扩大加工范围和扩充功能，卧式数控铣床通常采用增加数控转台或万能数控转台的方式来实现四轴和五轴联动加工。

这样既可以加工工件侧面的连续回转轮廓，又可以实现在一次装夹中通过转台改变零件的加工位置也就是通常所说的工位，进行多个位置或工作面的加工。

（完整版）数控铣床编程与操作教案⽬录项⽬⼀数控铣床基础操作与编程 (2)任务⼀数控铣床基础知识 (2)⼆、设备 (2)数控铣床若⼲ (2)三、任务内容及要求 (2)1、任务内容 (2)数控外形结构如图⽰ (3)2、要求 (3)（1）了解数控铣床的特点 (3)（2）了解数控铣床的结构 (3)四、任务实施步骤 (3)略................................................................ 错误! 未定义书签。

五、相关知识 (3)任务⼆数控铣床编程基础知识 (5)5、数控编程格式及内容 (7)7、数控系统的准备功能和辅助功能 (8)任务三⼑具半径补偿（G41 、G42 、G40） (9)任务四⼑具长度补偿（G43 、G44 、G49） (12)任务五铣床⼑具、装夹设备 (14)任务六数控铣床⼿动操作与试切削 (17)⼀、任务⽬标 (17)【知识⽬标】 (17)项⽬⼆平⾯图形加⼯ (19)任务⼀直线图形加⼯ (19)任务⼆圆弧图形加⼯ (23)⼆、设备 (23)1、数控铣床若⼲ (23)2、⼯具和⼑具：寻边器，机⽤虎钳、①6⽴铳⼑、平⾏垫铁、塑胶榔头等。

233、量具：千分尺、游标卡尺234、⽑坯: 120x80x14 铝合⾦23三、任务内容和要求 (23)1、任务内容 (23)（1）学习验证程序的各个环节。

(23)2）练习G02、G03 圆弧插补指令及应⽤⼑具半径补偿与⼯件外轮廓加⼯。

........... 2 3 2、要求 (23)学⽣以⼩组为单位，教师以项⽬教学⽅法形式组织教学。

23四、任务实施步骤 (23)1、加⼯准备232、回参考点、对⼑。

233、空运⾏234、零件⾃动加⼯⽅法235、零件加⼯及评分标准 (23)6、加⼯结束，清理机床 (23)五、相关知识 (23)1、编程指令 (23)任务三⼀般形状图形加⼯及数控仿真 (27)2、掌握⼯件原点处于不同位置时对⼑⽅法。

《数控铣床基础知识综合性概述》一、引言数控铣床作为现代制造业中不可或缺的关键设备，以其高精度、高效率和高自动化程度的特点，在机械加工、航空航天、汽车制造、模具加工等众多领域发挥着至关重要的作用。

了解数控铣床的基础知识，对于从事相关行业的技术人员和对现代制造技术感兴趣的人士来说，具有重要的现实意义。

本文将从数控铣床的基本概念、发展历程、核心理论、重要实践以及未来趋势等方面进行全面深入的阐述与分析。

二、数控铣床的基本概念（一）定义与组成数控铣床是一种通过数字控制技术实现自动化加工的机床。

它主要由机床本体、数控系统、驱动系统、辅助装置等部分组成。

机床本体包括床身、立柱、工作台、主轴箱等机械结构，为加工提供基础支撑和运动平台。

数控系统是数控铣床的核心控制部分，负责接收加工指令、进行数据处理和控制机床的运动。

驱动系统包括主轴驱动和进给驱动，分别实现主轴的旋转运动和工作台、刀具的进给运动。

辅助装置包括自动换刀装置、冷却系统、排屑系统等，为加工过程提供必要的辅助功能。

（二）工作原理数控铣床的工作原理是将加工零件的几何信息和工艺信息用数控代码表示，通过输入装置输入到数控系统中。

数控系统对这些代码进行处理和运算，生成控制信号，控制驱动系统使机床的各个运动部件按照预定的轨迹和速度进行运动，从而实现对零件的加工。

在加工过程中，数控系统还可以实时监测机床的运行状态，进行误差补偿和故障诊断，保证加工的精度和可靠性。

（三）分类1. 按控制方式分类可分为点位控制数控铣床、直线控制数控铣床和轮廓控制数控铣床。

点位控制数控铣床主要用于加工平面内的孔系，其运动轨迹是由各个定位点组成的。

直线控制数控铣床除了能控制两个坐标轴的联动外，还可以控制第三个坐标轴作直线运动，用于加工平面轮廓。

轮廓控制数控铣床能够对两个或两个以上的坐标轴进行联动控制，实现复杂曲面的加工。

2. 按主轴布局形式分类可分为立式数控铣床、卧式数控铣床和龙门式数控铣床。

项目一第一节一、教课设计头课题：数控铣床的基本知识讲课上课课时上课数控加工实训室班级2地址时间教课方教课方法：多媒体协助、类法教具：数控机床比剖析与教具知识目标能力（技术）目标1 、认识数控铣床的构造分1、能够认识数控铣床类。

2、能够知识数控铣床基本操作规程。

教课2、理解数控铣床能达成的工3、能够知识数控铣床的养护知识。

目标作3、懂得数控铣床基本操作规程与与养护知识感情目标：培育学生察看能力和着手能力。

要点要点：数控铣床的操作流程和安全养护知识难点难点：数控铣床的构造、工作范围及分类一、训练任务能力训任务 1：划分数控铣床的构造部分。

练任务任务 2：懂得数控铣床的作用。

及事例任务 3：学会正确操作数控铣床。

任务 4：学会数控铣床的养护。

参照资数控铣（加工中心）实训与考级料FANUC-oi 华中世纪星数控系统操作说明书二、教课过程步骤内容引入（问题）准备（问题）告知（教学内容、目的）项目引入（任务项目）操练（掌握初步或基本能力）教课方教课手学生活时间分教课内容法段动配经过观看数控机床的视多媒体解说观看、3频引入数控铣床。

协助大家知道视频中加工零件的机床叫什吗那么我告诉大家它就是加工中心，假如把加工中心的刀库换掉或许不用其自动换刀的功能的话他就是数控铣床。

在视屏中我们看到了他强盛的功能，大家此刻是不是特别急迫的想认识它呢这一节我们学习数控铣多媒体解说观看3床的基本知识。

协助观看数控铣床的图片引多媒体解说观看2入。

协助1、数控铣床的构成（ 1）数控机床依据其用观看途能够分为数控车床、数控铣解说多媒体床、数控磨床、数控镗床、数思虑50控电火化机床、数控线切割机类比协助床等不一样种类。

常有的构造形议论式有立式、卧式、龙门式三种。

（ 2）数控铣床的构造数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等几大多数构成：○1主轴箱包含主轴箱体和主轴传动系统，用于装夹刀具并带动刀具旋转，主轴转速范围和输出扭矩对加工有直接的影响。

数控铣床实训内容
数控铣床实训内容

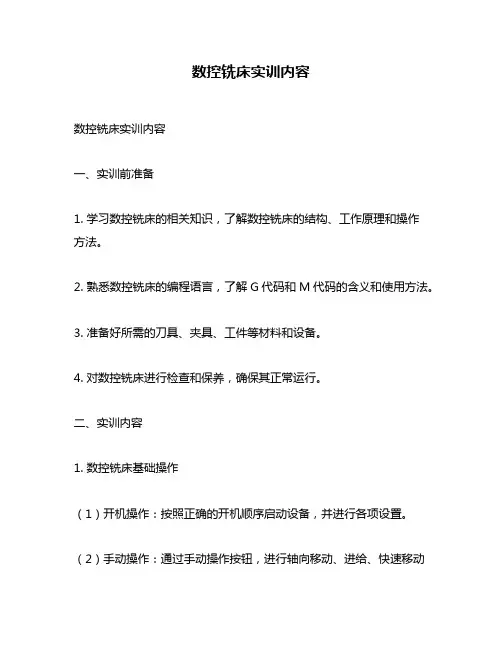

一、实训前准备
1. 学习数控铣床的相关知识，了解数控铣床的结构、工作原理和操作
方法。

2. 熟悉数控铣床的编程语言，了解G代码和M代码的含义和使用方法。

3. 准备好所需的刀具、夹具、工件等材料和设备。

4. 对数控铣床进行检查和保养，确保其正常运行。

二、实训内容
1. 数控铣床基础操作
（1）开机操作：按照正确的开机顺序启动设备，并进行各项设置。

（2）手动操作：通过手动操作按钮，进行轴向移动、进给、快速移动
等基础操作。

（3）自动操作：编写程序并进行自动加工，包括单程序加工和多程序加工。

2. 数控铣削加工实验
（1）面铣加工：通过面铣刀具对平面进行加工，熟练掌握面铣刀具的选择和使用方法。

（2）立铣加工：通过立铣刀具对立面进行加工，熟练掌握立铣刀具的选择和使用方法。

（3）钻孔加工：通过钻头对孔进行加工，熟练掌握钻孔的操作方法。

（4）螺纹加工：通过螺纹刀具对螺纹进行加工，熟练掌握螺纹刀具的选择和使用方法。

3. 数控编程实验
（1）手动编程：通过手动编程方式编写程序，并进行自动加工。

（2）CAM软件编程：通过CAM软件生成程序，并进行自动加工。

4. 数控铣床维护与保养
（1）日常维护：定期清洁设备、检查润滑系统等，确保设备正常运行。

（2）故障排除：对设备出现的故障进行排查和修复。

三、实训后总结
1. 总结所学知识和技能，反思实训过程中的不足和问题，并提出改进
意见。

2. 总结实训过程中遇到的困难和解决方法，以及对未来职业发展的规划。
