学习中心/函授站姓名学号20232020601、大作业试题公布时间：(1)毕业班：2023年4月21日；(2)正常班：2023年5月19日；2、考试必须独立完成，如发现抄袭、雷同均按零分计；3、答案须用《西安电子科技大学网络与继续教育学院2023春期末考试答题纸》(个人专属答题纸)手写完成，要求字迹工整、卷面干净、整齐；4、在线上传时间：(1)毕业班学生于2023年4月21日至2023年5月4日在线上传大作业答卷；(2)正常班学生于2023年5月19日至2023年5月29日在线上传大作业答卷；5、拍照要求完整、清晰，一张图片对应一张个人专属答题纸(A4纸)，正确上传。
KP =、K F K P =K F(每空2分，共20分)1、在电子测量技术中，按被测量对象性质及技术处理领域的不同，电子测量包括时域测量、__________测量和数据域测量。
答案;频域2、电子测量所包括的技术有变换技术、比较技术、___________技术、处理技术及显示技术等。
答案：放大技术3、标定一量程为100mA 的电流表，经过大量数据测量以及和标准表的数据比较，发现在10mA 处的误差最大，且为0.8mA，则这块表的等级应标定为__1级_______级表。
4、有效数字体现了测量仪器的误差，现用一电压表测量某电压，测量结果的有效值为2.382V，则该测量仪器的最大误差为__0.0005V _。
5、在各类交流电压表的刻度标定中，电压表的刻度一般是按__________定标刻度的。
答案交流电压有效值6、最小二乘法是处理测量数据很重要的一种方法，一般在工程上常利用用最小二乘法的原理来__________。
答案：拟合测量曲线7、在模拟式交流电压中，常用的三种类型的交流电压表有峰值电压表、__________和有效值电压表。
答案：均值电压表8、用示波器测量某信号的周期，若选择的扫描速度越高，则屏幕显示的波形周期个数越__________。
北京《电子测量》在线作业一
( )是载波幅值随调制信号幅值而变。
A:调幅波
B:调整波
C:调波度
D:调平波
答案：A
示波器为保证输入信号波形不失真,在( )输入衰减器中采用RC分压电路。
A:X轴
B:Y轴
C:Z轴
D:W轴
答案：B
在交流电压表中,为了减小高频信号的测量误差,
往往采用下列哪一种电路( )。
A:调制式放大器
B:检波—放大式放大器
C:热偶变换式放大器
D:放大—检波式放大器
答案：B
模拟直接合成法特点:虽然转换速度为( ),但是
由于电路复杂,难以集成化,因此其发展受到一定限制。
A:μs量级
B:s量级
C:ps量级
D:ms量级。
电子测量大作业二----7-14姓名：***学号：********班级：铁道信号12042014年12月7-14查阅网络分析仪的技术资料，说明网络分析仪的功能和基本原理，比较网络分析仪和频谱分析仪的异同点一、网络分析仪的功能现代网络分析仪已广泛在研发，生产中大量使用，网络分析仪被广泛地应用于分析各种不同部件，材料，电路，设备和系统。
无论是在研发阶段为了优化模拟电路的设计，还是为了调试检测电子元器件，矢量网络分析仪都成为一种不可缺少的测量仪器。
网络分析仪是一种功能强大的仪器，正确使用时，可以达到极高的精度。
它的应用也十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。
现代网络分析仪还可以应用于更具体的场合，例如，信号完整性和材料的测量。
随着业界第一款PXI 网络分析仪—NI PXIe - 5630的推出，你完全可以摆脱传统网络分析仪的高成本和大占地面积的束缚，轻松地将网络分析仪应用于设计验证和产线测试。
二、网络分析仪的基本原理一个任意多端口网络的各端口终端均匹配时，由第n个端口输入的入射行波an将散射到其余一切端口并发射出去。
若第m个端口的出射行波为bm,则n口与m口之间的散射参数Smn=bm/an。
一个双口网络共有四个散射参数S11、S21、S12和S22。
当两个终端均匹配时，S11和S22就分别是端口1和2的反射系网络分析仪数,S21是由1口至2口的传输系数，S12则是反方向的传输系数。
当某一端口m终端失配时,由终端反射回来的行波又重新进入m口。
这可以等效地看成是m口仍是匹配的，但有一个行波am入射到m口。
这样，在任意情况下都可以列出各口等效入射、出射行波与散射参数之间关系的联立方程组。
据此可以解出网络的一切特性参数,如终端失配时的输入端反射系数、电压驻波比、输入阻抗以及各种正向反向传输系数等。
这就是网络分析仪的最基本的工作原理。
单端口网络可视为双口网络的特例，在其中除S11之外，恒有S21=S12=S22。
北交《测试技术》在线作业⼀北交《测试技术》在线作业⼀⼀、单选题（共 10 道试题，共 30 分。
）1. 为了检测我们⽣活环境周围的有害的⽓体的浓度，常采⽤（）。
A. 湿度传感器B. 温度传感器C. ⽓敏传感器D. ⼒敏传感器正确答案：2. 超声波在有机玻璃中的声速⽐在钢中的声速（）。
A. ⼤B. ⼩C. 相等正确答案：3. 公式EH=KHIBcosθ中的⾓θ是指（）。
A. 磁⼒线与霍尔薄⽚平⾯之间的夹⾓B. 磁⼒线与霍尔元件内部电流⽅向的夹⾓C. 磁⼒线与霍尔薄⽚的垂线之间的夹⾓正确答案：4. （）的数值越⼤，热电偶的输出热电势就越⼤。
A. 热端直径B. 热端和冷端的温度C. 热端和冷端的温差D. 热电极的电导率正确答案：5. OC门的基极输⼊为低电平、其集电极不接上拉电阻时，集电极的输出为（）。
A. ⾼电平B. 低电平C. ⾼阻态D. 对地饱和导通正确答案：6. 霍尔元件采⽤恒流源激励是为了（）。
A. 提⾼灵敏度B. 克服温漂C. 减⼩不等位电势正确答案：7. 在车间，⽤带微机的数字式测温仪表测量炉膛的温度时，应采⽤（）较为妥当。
A. 计算修正法B. 仪表机械零点调整法C. 冰浴法D. 电桥补偿法正确答案：8. 超声波传感器的声波频率（）。
A. 低于16HzB. 低于10kHzC. ⾼于10kHzD. ⾼于20kHz正确答案：9. 半导体薄⽚置于磁场中，当有电流流过是，在垂直于电流和磁场的⽅向上将产⽣电动势，这种现象称为（）。
A. 压电效应B. 压磁效应C. 霍尔效应D. 电涡流效应正确答案：10. 旋涡式流量计检测流量，旋涡分离频率f与流体速度V成（）关系。
A. 反⽐B. 正⽐C. 平⽅D. 平⽅根正确答案：北交《测试技术》在线作业⼀⼆、多选题（共 10 道试题，共 40 分。
）1. CMOS模拟开关的优点有（）。
A. 速度慢B. 耗电⼤C. 集成度低D. 易击穿正确答案：2. ⽯英晶体和压电陶瓷的压电效应对⽐不正确的是（）。

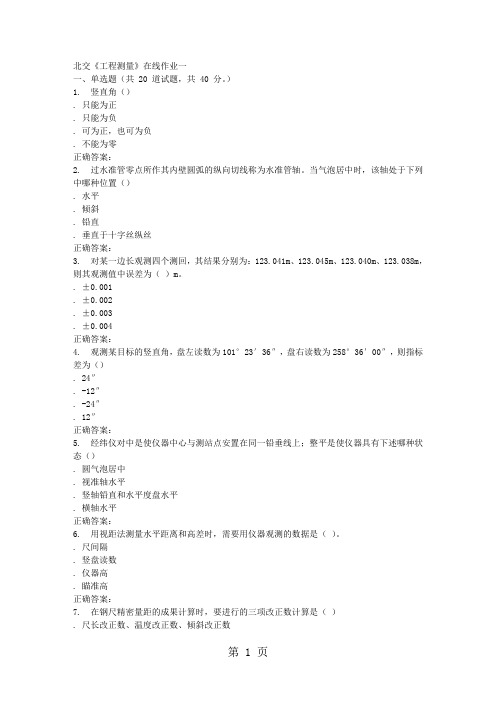

北交《工程测量》在线作业一一、单选题（共 20 道试题，共 40 分。
）1. 竖直角（）. 只能为正. 只能为负. 可为正，也可为负. 不能为零正确答案：2. 过水准管零点所作其内壁圆弧的纵向切线称为水准管轴。
当气泡居中时，该轴处于下列中哪种位置（）. 水平. 倾斜. 铅直. 垂直于十字丝纵丝正确答案：3. 对某一边长观测四个测回，其结果分别为：123.041m、123.045m、123.040m、123.038m，则其观测值中误差为（）m。
. ±0.001. ±0.002. ±0.003. ±0.004正确答案：4. 观测某目标的竖直角，盘左读数为101°23′36″，盘右读数为258°36′00″，则指标差为（）. 24″. -12″. -24″. 12″正确答案：5. 经纬仪对中是使仪器中心与测站点安置在同一铅垂线上；整平是使仪器具有下述哪种状态（）. 圆气泡居中. 视准轴水平. 竖轴铅直和水平度盘水平. 横轴水平正确答案：6. 用视距法测量水平距离和高差时，需要用仪器观测的数据是（）。
. 尺间隔. 竖盘读数. 仪器高. 瞄准高正确答案：7. 在钢尺精密量距的成果计算时，要进行的三项改正数计算是（）. 尺长改正数、温度改正数、倾斜改正数. 视距改正数、温度改正数、倾斜改正数. 尺长改正数、温度改正数、读数改正数. 尺长改正数、湿度改正数、温度改正数正确答案：8. 测量工作的基本原则是从整体到局部，从高级到低级，还有下列中哪一项原则（）. 从控制到碎部. 从碎部到控制. 控制与碎部并存. 测图与放样并存正确答案：9. 测量学中所指的水平角是指测站点至两个观测目标点的连线在（）平面上投影的夹角。
. 水准面. 水平面. 两方向构成的平面. 大地水准面正确答案：10. 水准测量中要求前后视距离相等，其目的是为了消除（）的误差影响。
. 水准管轴不平行于视准轴. 圆水准轴不平行于仪器竖轴. 十字丝横丝不水平正确答案：11. 光学经纬仪由基座、水平度盘和下列哪个部件三部分组成（）. 望远镜. 竖直度盘. 照准部. 水准器正确答案：12. 水准仪测量中，视准轴是指下列中哪两点的连线（）. 目镜中心与物镜中心. 十字丝中央交点与物镜光心. 目镜中心与十字丝中央交点正确答案：13. 经纬仪测角的基本操作分为四步，依次是( )。
思考与练习11．1 什么是测量？什么是电子测量？答：测量是为确定被测对象的量值而进行的实验过程。
在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。
从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。
1．2测量与计量两者是否是缺一不可？答：测量与计量是缺一不可的。
计量是测量的一种特殊形式，是测量工作发展的客观需要，而测量是计量联系生产实际的重要途径，没有测量就没有计量，没有计量就会使测量数据的准确性、可靠性得不到保证，测量就会失去价值。
因此，测量与计量是相辅相成的。
1．3 按具体测量对象来区分，电子测量包括哪些内容？答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（3）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数等：（5）特性曲线显示如：幅频特性，相频特性曲线等。
1．4 电子测量技术有哪些优点？答：（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高（4）测量速度快（5）易于实现遥测和长期不间断的测量（6）易于实现测量过程的自动化和测量仪器的智能化1．5 常用电子测量仪器有哪些？答：（1）时域测量的仪器：电子电压表、电子计数器、电子示波器、测量用信号源等。
（2）频域测量的仪器：频率特性测试仪、频谱分析仪、网络分析仪等。
（3）调制域测量仪器：调值调制度仪、调制域分析仪等。
（4）数据域测量仪器：逻辑笔、数字信号发生器、逻辑分析仪、数据通信分析仪等。
（5）随机测量仪器：噪声系数分析仪、电磁干扰测试仪等。
思考与练习22．1 测量时为何会产生误差？研究误差理论的目的是什么？答：测量是用实验手段确定被测对象量值的过程，实验中过程中采用的方法、标准量和比较设备不一样，都可能使实验的确定值与被测对象的真值有差异，即都会产生误差。
电子测量技术大作业实验题目：6-14&7-14学院：电子信息工程学院专业：自动化学号：姓名：—指导老师：赵会兵电子测量大作业6-14.在Multisim 环境下，基于Tektronix TDS204 虚拟示波器设计一种时域反射计，给出电路原理图和实验仿真结果。
(本题设计以时域反射计测量阻抗为例)一. 时域反射计简介早在60年代就产生了时域反射计TDR( Time-DomainReflectometry )技术。
该技术包括产生沿传输线传播的时间阶跃电压。
用示波器检测来自阻抗的反射，测量输入电压与反射电压比，从而计算不连续的阻抗。
时域反射计(TDR)用来测量信号在通过某类传输环境传导时引起的反射，如电路板轨迹、电缆、连接器等等。
TDF仪器通过介质发送一个脉冲，把来自“未知”传输环境的反射与标准阻抗生成的反射进行比较。
TDR显示了在沿着一条传输线传播快速阶跃信号时返回的电压波形。
波形结果是入射阶跃和阶跃遇到阻抗偏差时产生的反射的组合。
传统TDR可作为定性工具使用，下面列出影响其精度和实用性的限制：1.有限的上升时间2.采样示波器的同步抖动3.差的信噪比4.大的阶跃电压会损坏有源器件5.需要直流通路二. 时域反射计(TDR)原理时域反射计TDR是最常用的测量传输线特征阻抗的仪器，它是禾U 用时域反射的原理进行特性阻抗的测量。
盼跃信号吹百;200 250 kHz庁垃上升沿时间七35 D5图1 TDR原理图三.时域反射计(TDR)组成(1)快沿信号发生器：典型的发射信号的特征是：幅度200mv上升时间35ps,频率250kHz方波。
(2)采样示波器：通用的采样示波器;(3)探头系统：连接被测件和TDF仪器四.仿真与结果仿真：倍输被测系统阶趺信号发宅器E,Jl示波器显示when Er/图2 时域反射计仿真电路设计初值:图3 信号发生器设置选项图4 信号发生器上升沿时间设置图5 示波器仿真显示结果在图5中，第一条黄线为终端开路（反射系数为 1）时的结果; 第二条蓝线为终端有负载阻抗时的结果；第三条为终端短路（反射系 数为-1 ）时的结果TDR 测试信号理论运行特征图:计算被测传输线特征阻抗的计算:“ktronxJT 盘器 XSC1 WSIcktrnnhi□□00Fwne*• UH”利Eg«4 !i - - KH加「盘’忠 2勁 起• ’臨蚁口 ITSlYVD. VElLT^OVWaLT^Bn#話阳f IHTDR 显承結果VP= j7 反射系敌讨算负裁阻抗是多少？TDRSg^根据公式自动计算出结果7-14 .查阅网络分析仪的技术资料，说明网络分析仪的功能和基本原理，比较网络分析仪与频谱分析仪的异同点。
北京《电子测量》在线作业一
( )的基本原理是利用等效取样技术,将周期性高频(或高速)信号变换为与原来信号波形相似的低频(或低速)信号。
A:一般示波器
B:取样示波器
C:方波器
D:平行示波器
答案：B
( )中电子开关的转换频率远大于被测信号的频率时,双踪显示工作在“交替”方式。
A:双踪示波器
B:单踪示波器
C:一般示波器
D:平行示波器
答案：A
用四位半的DVM测量15V的稳压电源电压为15.125V,取四位有效数字时,其值为( )V。
A:15.13
B:15.15
C:15.20
D:15.30
答案：A
数字万用表的核心是( )。
A:AC/DC转换器
B:A/D转换器
C:D/A转换器
D:I/V转换器
答案：B
在使用示波器探头时,下列叙述错误的是( )。
A:必须根据测试的具体要求来选用探头类型，如不能用电阻分压器探头去测量高频或脉冲电路
B:探头和示波器都应配套使用，不能互换，否则将会导致分压比误差增加或高频补偿不当
C:低电容探头的电容器C应定期校正
D:电阻分压器探头一般用于测量高频电路。
北交《电子测量》在线作业一
为保证在测量80V电压时,误差≤±1%,应选用等于或优于±( )级的100V量程的电压表。
A:0.1
B:0.5
C:1.0
D:1.5
答案：B
模拟直接合成法特点:虽然转换速度为( ),但是由于电路复杂,难以集成化,因此其发展受到一定限制。
A:μs量级
B:s量级
C:ps量级
D:ms量级
答案：A
( )的基本组成形式为检波-放大式。
A:电压表
B:电流表
C:电阻表
D:阻抗表
答案：A
基极阶梯波信号发生器:提供必要的( )。
A:基极注入电流
B:极端注入电流
C:注入电压
D:注入电阻
答案：A
惯性式位移传感器作为滤波器来说具有( )特性。
A:低通
B:中通
C:高阻
D:高通
答案：D
示波器中扫描发生器产生的是( )。
