奥的斯电梯常见电梯故障以及解决办法

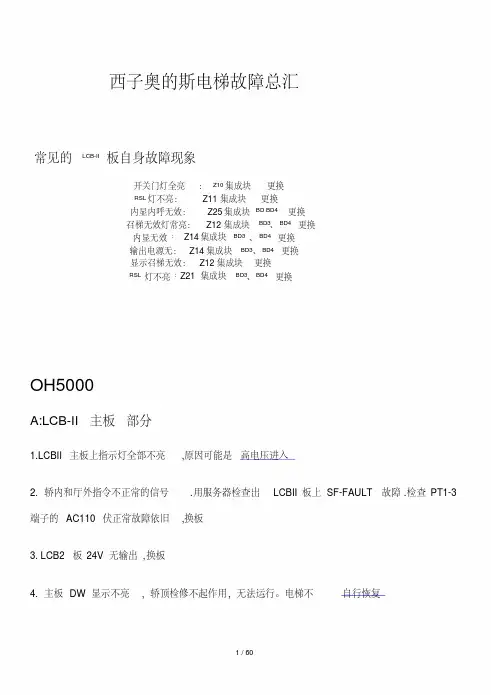

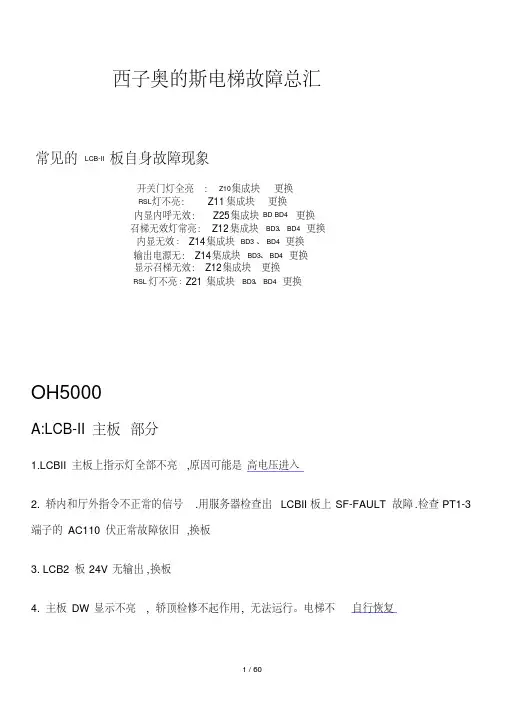

西子奥的斯电梯故障总汇常见的LCB-II板自身故障现象开关门灯全亮：Z10集成块更换RSL灯不亮：Z11集成块更换内显内呼无效：Z25集成块 BD BD4 更换召梯无效灯常亮：Z12集成块BD3、BD4 更换内显无效:Z14集成块 BD3、BD4 更换输出电源无：Z14集成块BD3、BD4 更换显示召梯无效：Z12集成块更换RSL灯不亮: Z21集成块BD3、BD4 更换OH5000A:LCB-II主板部分1.LCBII主板上指示灯全部不亮,原因可能是高电压进入2. 轿内和厅外指令不正常的信号.用服务器检查出LCBII板上SF-FAULT故障.检查PT1-3端子的AC110伏正常故障依旧,换板3. LCB2板24V无输出,换板4. 主板DW显示不亮，轿顶检修不起作用，无法运行。

电梯不自行恢复5. 电梯不能起动，查LCB II板SE信号输入是否正常6. 所有楼层外呼没有显示,换板7. 电梯不运行，DW、DFC、DOL、DOB灯全亮，电梯不响应召唤不开门,换板”，电梯断电后也不能8. 电梯不运行，外呼显示“--”变频器故障显示“COMM CARD FAULT复位字，板子DOB，DOL灯常亮，厅外指令无法登记，该板有9. LCB-II板，外显示器显示“*”故障。

10. 电梯正常运行时出现抱闸时开时关，突然出现LCB-II板子上的灯全部亮起来，断电后无法恢复,换板11.电梯在正常情况下啊，慢车不可以开。

并且主板上指示灯正常。

变频器也没有故障，经检查发现主板后面有烧毁的现象，怀疑有高电压进入。

更换主板后正常。

12.电梯在慢车都不可以开。

并且主板上指示灯全部亮，经检查发现是安装人员短接错误造成的。

把安全回路的AC110伏短接到端子牌13上去了（30伏）B: 西威变频器1. 电梯运行时抖动较大，且参数无法更改，变频器主板应更换2. 变频器主板85号端子有110v电源,电梯运行时主接触器吸合抱闸继电器不吸合,检查83号端子无110v电源输出(无),更换主板3. 电梯不走车，变频器无任何显示，LCB2板显示正常，外围线路及电压经查正常，应更换变频器4. 电梯不运行，故障显示现场为IGBT，更换变频器5. 电梯关人，AMCB2板显示变频器故障，更换变频器6. 电梯不能运行，变频器显示“HW FAULT”不能复位，检查外部线路均正常，送电电阻很烫。

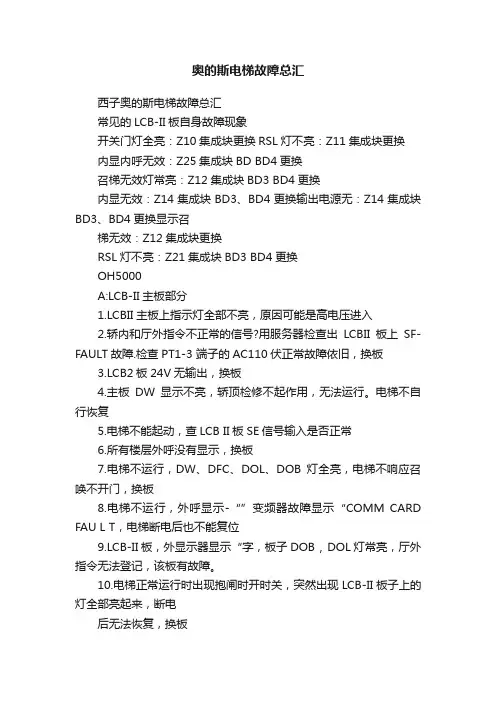

奥的斯电梯故障总汇西子奥的斯电梯故障总汇常见的LCB-II板自身故障现象开关门灯全亮：Z10集成块更换RSL灯不亮：Z11集成块更换内显内呼无效：Z25集成块BD BD4更换召梯无效灯常亮：Z12集成块BD3 BD4更换内显无效：Z14集成块BD3、BD4更换输出电源无：Z14集成块BD3、BD4更换显示召梯无效：Z12集成块更换RSL灯不亮：Z21集成块BD3 BD4更换OH5000A:LCB-II主板部分1.LCBII主板上指示灯全部不亮，原因可能是高电压进入2.轿内和厅外指令不正常的信号?用服务器检查出LCBII板上SF-FAULT故障.检查PT1-3 端子的AC110伏正常故障依旧，换板3.LCB2板24V无输出，换板4.主板DW显示不亮，轿顶检修不起作用，无法运行。

电梯不自行恢复5.电梯不能起动，查LCB II板SE信号输入是否正常6.所有楼层外呼没有显示，换板7.电梯不运行，DW、DFC、DOL、DOB灯全亮，电梯不响应召唤不开门，换板8.电梯不运行，外呼显示-“”变频器故障显示“COMM CARD FAU L T，电梯断电后也不能复位9.LCB-II板，外显示器显示“字，板子DOB , DOL灯常亮，厅外指令无法登记，该板有故障。

10.电梯正常运行时出现抱闸时开时关，突然出现LCB-II板子上的灯全部亮起来，断电后无法恢复，换板11.电梯在正常情况下啊，慢车不可以开。

并且主板上指示灯正常。

变频器也没有故障，经检查发现主板后面有烧毁的现象，怀疑有高电压进入。

更换主板后正常。

12.电梯在慢车都不可以开。

并且主板上指示灯全部亮，经检查发现是安装人员短接错误造成的。

把安全回路的AC110伏短接到端子牌13上去了（30伏）B:西威变频器1. 电梯运行时抖动较大，且参数无法更改，变频器主板应更换2. 变频器主板85号端子有110v电源，电梯运行时主接触器吸合抱闸继电器不吸合,检查83号端子无110v电源输出（无）,更换主板3. 电梯不走车，变频器无任何显示，LCB2板显示正常，外围线路及电压经查正常，应更换变频器4. 电梯不运行，故障显示现场为IGBT，更换变频器5. 电梯关人，AMCB2板显示变频器故障，更换变频器6. 电梯不能运行，变频器显示“HW FAULT不能复位，检查外部线路均正常，送电电阻很烫。

奥的斯电梯故障代码及故障实例分析电梯作为现代社会不可或缺的交通工具之一，其安全性和可靠性一直是人们关注的焦点。

然而，由于各种原因，电梯出现故障的情况时有发生。

本文将针对奥的斯电梯常见的故障代码进行分析，并结合实际故障实例，探讨其原因以及解决方法。

1.故障代码E08-门锁驱动故障这一故障代码表示电梯门锁驱动出现问题。

故障实例：当乘客按下电梯外按钮，电梯到达楼层后，门无法打开。

经检查发现，门锁存在故障，导致门无法正常打开。

解决方法：需要技术人员对电梯门锁进行检修或更换。

2.故障代码E07-上行开门光电故障这一故障代码表示电梯在上行过程中出现开门光电故障。

故障实例：电梯在上行过程中，突然停下并且门无法打开，此时显示故障代码E07、经检查发现，开门光电器出现故障，导致电梯无法正常运行。

解决方法：需要技术人员对开门光电器进行维修或更换。

3.故障代码E05-门挡板开关故障这一故障代码表示电梯门挡板开关出现故障。

故障实例：当电梯运行到目标楼层时，门无法打开，同时显示故障代码E05、经检查发现，门挡板开关出现故障，导致门无法正常打开。

解决方法：需要技术人员对门挡板开关进行检修或更换。

4.故障代码E03-电机过热故障这一故障代码表示电梯电机温度过高。

故障实例：当电梯运行过程中，突然停止运行，并显示故障代码E03、经检查发现，电梯电机过热，需要降温后才能正常运行。

解决方法：需要技术人员对电梯电机进行冷却或更换。

5.故障代码E01-电梯运行超时故障这一故障代码表示电梯运行时间超过设定值。

故障实例：电梯在上行或下行过程中，突然停止，并显示故障代码E01、经检查发现，电梯超过设定的运行时间，需要重新设置运行时间。

解决方法：需要技术人员对电梯进行设置或检修。

总结：以上是奥的斯电梯常见的故障代码及故障实例分析。

电梯故障的原因多种多样，有些是由于设备老化或使用时间过长导致，有些是由于设备设计或制造问题导致。

为了保证电梯的安全性和可靠性，建议定期对电梯进行维修保养，并定期检查，及时发现并解决潜在的故障。

西子奥的斯电梯故障总汇常见的LCB-II板自身故障现象开关门灯全亮：Z10集成块更换RSL灯不亮：Z11集成块更换内显内呼无效：Z25集成块 BD BD4 更换召梯无效灯常亮：Z12集成块BD3、BD4 更换内显无效:Z14集成块 BD3、BD4 更换输出电源无：Z14集成块BD3、BD4 更换显示召梯无效：Z12集成块更换RSL灯不亮: Z21集成块BD3、BD4 更换OH5000A:LCB-II主板部分1.LCBII主板上指示灯全部不亮,原因可能是高电压进入2. 轿内和厅外指令不正常的信号.用服务器检查出LCBII板上SF-FAULT故障.检查PT1-3端子的AC110伏正常故障依旧,换板3. LCB2板24V无输出,换板4. 主板DW显示不亮，轿顶检修不起作用，无法运行。

电梯不自行恢复5. 电梯不能起动，查LCB II板SE信号输入是否正常6. 所有楼层外呼没有显示,换板7. 电梯不运行，DW、DFC、DOL、DOB灯全亮，电梯不响应召唤不开门,换板8. 电梯不运行，外呼显示“--”变频器故障显示“COMM CARD FAULT”，电梯断电后也不能复位字，板子DOB，DOL灯常亮，厅外指令无法登记，该板有9. LCB-II板，外显示器显示“*”故障。

10. 电梯正常运行时出现抱闸时开时关，突然出现LCB-II板子上的灯全部亮起来，断电后无法恢复,换板11.电梯在正常情况下啊，慢车不可以开。

并且主板上指示灯正常。

变频器也没有故障，经检查发现主板后面有烧毁的现象，怀疑有高电压进入。

更换主板后正常。

12.电梯在慢车都不可以开。

并且主板上指示灯全部亮，经检查发现是安装人员短接错误造成的。

把安全回路的AC110伏短接到端子牌13上去了（30伏）B: 西威变频器1. 电梯运行时抖动较大，且参数无法更改，变频器主板应更换2. 变频器主板85号端子有110v电源,电梯运行时主接触器吸合抱闸继电器不吸合,检查83号端子无110v电源输出(无),更换主板3. 电梯不走车，变频器无任何显示，LCB2板显示正常，外围线路及电压经查正常，应更换变频器4. 电梯不运行，故障显示现场为IGBT，更换变频器5. 电梯关人，AMCB2板显示变频器故障，更换变频器6. 电梯不能运行，变频器显示“HW FAULT”不能复位，检查外部线路均正常，送电电阻很烫。

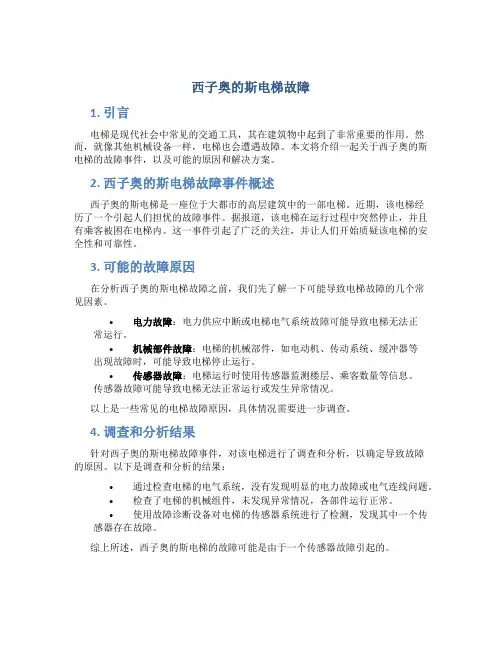

西子奥的斯电梯故障1. 引言电梯是现代社会中常见的交通工具，其在建筑物中起到了非常重要的作用。

然而，就像其他机械设备一样，电梯也会遭遇故障。

本文将介绍一起关于西子奥的斯电梯的故障事件，以及可能的原因和解决方案。

2. 西子奥的斯电梯故障事件概述西子奥的斯电梯是一座位于大都市的高层建筑中的一部电梯。

近期，该电梯经历了一个引起人们担忧的故障事件。

据报道，该电梯在运行过程中突然停止，并且有乘客被困在电梯内。

这一事件引起了广泛的关注，并让人们开始质疑该电梯的安全性和可靠性。

3. 可能的故障原因在分析西子奥的斯电梯故障之前，我们先了解一下可能导致电梯故障的几个常见因素。

•电力故障：电力供应中断或电梯电气系统故障可能导致电梯无法正常运行。

•机械部件故障：电梯的机械部件，如电动机、传动系统、缓冲器等出现故障时，可能导致电梯停止运行。

•传感器故障：电梯运行时使用传感器监测楼层、乘客数量等信息。

传感器故障可能导致电梯无法正常运行或发生异常情况。

以上是一些常见的电梯故障原因，具体情况需要进一步调查。

4. 调查和分析结果针对西子奥的斯电梯故障事件，对该电梯进行了调查和分析，以确定导致故障的原因。

以下是调查和分析的结果：•通过检查电梯的电气系统，没有发现明显的电力故障或电气连线问题。

•检查了电梯的机械组件，未发现异常情况，各部件运行正常。

•使用故障诊断设备对电梯的传感器系统进行了检测，发现其中一个传感器存在故障。

综上所述，西子奥的斯电梯的故障可能是由于一个传感器故障引起的。

5. 解决方案针对西子奥的斯电梯故障事件，我们提出了以下解决方案：•修复或更换故障的传感器：将故障的传感器进行修复或更换，以确保电梯的传感器系统正常运行。

•定期维护和检查：对西子奥的斯电梯进行定期维护和检查，包括检查电气系统、机械部件和传感器系统，以预防和发现潜在的故障。

在实施解决方案之前，我们建议对相关部门进行沟通和协商，以确保在修复和维护过程中不会对电梯的正常运行造成不必要的影响。

常见电梯故障以及解决办法技术要点安全回路:作用：为保证电梯能安全地运行，在电梯上装有许多安全部件。

只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。

所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。

只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。

常见的安全回路开关有：1．机房：控制屏急停开关、相序继电器、热继电器、限速器开关2．井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）3．地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关4．轿内：操纵箱急停开关5．轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。

应该到机房控制屏观察安全继电器的状态。

如果安全继电器处于释放状态，则应判断为安全回路故障。

故障可能原因：1. 输入电源的相序错或有缺相引起相序继电器动作。

2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。

3. 可能限速器超速引起限速器开关动作。

4. 电梯冲顶或沉底引起极限开关动作。

5. 地坑断绳开关动作。

可能是限速器绳跳出或超长。

6. 安全钳动作。

应查明原因。

可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全契块间隙太小等。

7. 安全窗被人顶起，引起安全窗开关动作。

8. 可能有的急停开关被人按下。

9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。

另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。

门锁回路:作用：为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。

故障1：3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常,不开门.用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。

故障2：T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常。

检查MIB板和变频器无故障记录。

在机房观察等待故障出现。

发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。

后用手顶住LB继电器使之由人为控制，发现故障不在出现。

怀疑是LB继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP继电器13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。

故障3：T2000VF用户投诉电梯关人，到达后放人，到机房开检修电梯不动，TT检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。

故障4：T2000VF用户投诉电梯运行一抖一抖很恐怖。

用TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂无法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有一松动，焊好后修复故障。

故障5：300VF用户投诉电梯运行一停一停，跑一层要停5、6次。

到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。

西子奥的斯电梯故障总汇常见的LCB-II板自身故障现象开关门灯全亮：Z10集成块更换RSL灯不亮：Z11集成块更换内显内呼无效：Z25集成块 BD BD4 更换召梯无效灯常亮：Z12集成块BD3、BD4 更换内显无效:Z14集成块 BD3、BD4 更换输出电源无：Z14集成块BD3、BD4 更换显示召梯无效：Z12集成块更换RSL灯不亮: Z21集成块BD3、BD4 更换OH5000A:LCB-II主板部分1.LCBII主板上指示灯全部不亮,原因可能是高电压进入2. 轿内和厅外指令不正常的信号.用服务器检查出LCBII板上SF-FAULT故障.检查PT1-3端子的AC110伏正常故障依旧,换板3. LCB2板24V无输出,换板4. 主板DW显示不亮，轿顶检修不起作用，无法运行。

电梯不自行恢复5. 电梯不能起动，查LCB II板SE信号输入是否正常6. 所有楼层外呼没有显示 ,换板7. 电梯不运行，DW、DFC、DOL、DOB灯全亮，电梯不响应召唤不开门,换板8. 电梯不运行，外呼显示“--”变频器故障显示“COMM CARD FAULT”，电梯断电后也不能复位9. LCB-II板，外显示器显示“*”字，板子DOB，DOL灯常亮，厅外指令无法登记，该板有故障。

10. 电梯正常运行时出现抱闸时开时关，突然出现LCB-II板子上的灯全部亮起来，断电后无法恢复,换板11.电梯在正常情况下啊，慢车不可以开。

并且主板上指示灯正常。

变频器也没有故障，经检查发现主板后面有烧毁的现象，怀疑有高电压进入。

更换主板后正常。

12.电梯在慢车都不可以开。

并且主板上指示灯全部亮，经检查发现是安装人员短接错误造成的。

把安全回路的AC110伏短接到端子牌13上去了（30伏）B: 西威变频器1. 电梯运行时抖动较大，且参数无法更改，变频器主板应更换2. 变频器主板85号端子有110v电源,电梯运行时主接触器吸合抱闸继电器不吸合,检查83号端子无110v电源输出(无),更换主板3. 电梯不走车，变频器无任何显示，LCB2板显示正常，外围线路及电压经查正常，应更换变频器4. 电梯不运行，故障显示现场为IGBT，更换变频器5. 电梯关人，AMCB2板显示变频器故障，更换变频器6. 电梯不能运行，变频器显示“HW FAULT”不能复位，检查外部线路均正常，送电电阻很烫。

西子奥的斯扶梯故障代码概述：西子奥的斯扶梯是一种常见的交通工具，在商场、地铁站等公共场所经常见到。

然而，由于长期使用和各种原因，斯扶梯可能会出现故障。

本文将详细介绍西子奥的斯扶梯常见的故障代码及其解决方法。

1. E001故障代码：E001故障代码表示斯扶梯的主轴故障。

这可能是由于主轴驱动系统的损坏或过热引起的。

解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复驱动系统。

2. E002故障代码：E002故障代码表示斯扶梯的步履链故障。

这可能是由于步履链张紧器失效、链条松弛或链轮损坏而引起的。

解决此问题的方法是停止使用斯扶梯，并通知维修人员调整或更换步履链。

3. E003故障代码：E003故障代码表示斯扶梯的紧急制动器故障。

这可能是由于制动器线圈断路、电源故障或制动器磁铁损坏引起的。

解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复紧急制动器。

4. E004故障代码：E004故障代码表示斯扶梯的导轨故障。

这可能是由于导轨脱落、导轨轨面磨损或导轨连接螺栓松动引起的。

解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复导轨。

5. E005故障代码：E005故障代码表示斯扶梯的进出口装置故障。

这可能是由于进出口装置的感应器故障、控制电路故障或装置机构损坏引起的。

解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复进出口装置。

6. E006故障代码：E006故障代码表示斯扶梯的链轮故障。

这可能是由于链轮磨损、链轮脱落或链轮轴故障引起的。

解决此问题的方法是停止使用斯扶梯，并通知维修人员调整或更换链轮。

7. E007故障代码：E007故障代码表示斯扶梯的步履链轴故障。

这可能是由于步履链轴磨损、步履链轴断裂或步履链轴支承损坏引起的。

解决此问题的方法是停止使用斯扶梯，并通知维修人员修复或更换步履链轴。

8. E008故障代码：E008故障代码表示斯扶梯的紧急停止按钮故障。

这可能是由于按钮开关故障、控制电路故障或按钮灯坏了引起的。

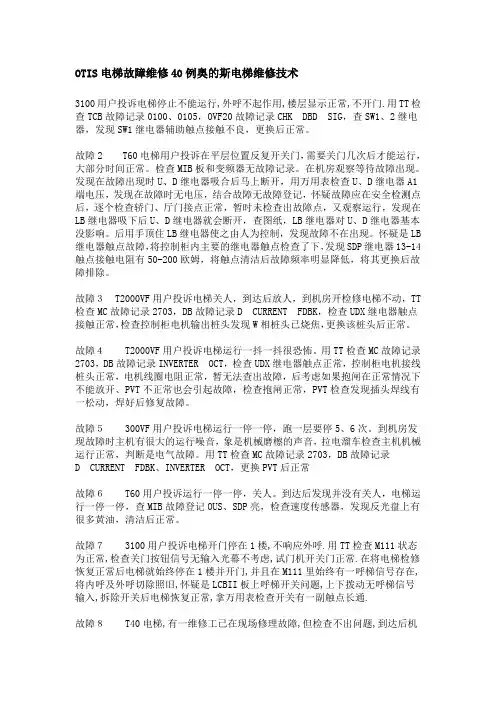

OTIS电梯故障维修40例奥的斯电梯维修技术3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常,不开门.用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。

故障2 T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常。

检查MIB板和变频器无故障记录。

在机房观察等待故障出现。

发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。

后用手顶住LB继电器使之由人为控制，发现故障不在出现。

怀疑是LB 继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP继电器13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。

故障３T2000VF用户投诉电梯关人，到达后放人，到机房开检修电梯不动，TT 检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。

故障４T2000VF用户投诉电梯运行一抖一抖很恐怖。

用TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂无法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有一松动，焊好后修复故障。

故障５300VF用户投诉电梯运行一停一停，跑一层要停5、6次。

到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。

OTIS奥的斯电梯故障100例故障1：3100⽤户投诉电梯停⽌不能运⾏,外呼不起作⽤,楼层显示正常,不开⻔.⽤TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。

故障2：T60电梯⽤户投诉在平层位置反复开关⻔，需要关⻔⼏次后才能运⾏，⼤部分时间正常。

检查MIB板和变频器⽆故障记录。

在机房观察等待故障出现。

发现在故障出现时U、D继电器吸合后⻢上断开，⽤万⽤表检查U、D继电器A1端电压，发现在故障时⽆电压，结合故障⽆故障登记，怀疑故障应在安全检测点后，逐个检查轿⻔、厅⻔接点正常，暂时未检查出故障点，⼜观察运⾏，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。

后⽤⼿顶住LB继电器使之由⼈为控制，发现故障不在出现。

怀疑是LB继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP继电器13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。

故障３：T2000VF⽤户投诉电梯关⼈，到达后放⼈，到机房开检修电梯不动，TT检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。

故障４：T2000VF⽤户投诉电梯运⾏⼀抖⼀抖很恐怖。

⽤TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂⽆法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有⼀松动，焊好后修复故障。

故障５：300VF⽤户投诉电梯运⾏⼀停⼀停，跑⼀层要停5、6次。

到机房发现故障时主机有很⼤的运⾏噪⾳，象是机械磨檫的声⾳，拉电溜⻋检查主机机械运⾏正常，判断是电⽓故障。

奥的斯电梯常见故障和排除方法故障1问题：3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常,不开门？解决方法：用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。

故障2问题：T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常？解决方法：检查MIB板和变频器无故障记录。

在机房观察等待故障出现。

发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。

后用手顶住LB继电器使之由人为控制，发现故障不在出现。

怀疑是LB继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP继电器 13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。

故障3问题：T2000VF用户投诉电梯关人，到达后放人，到机房开检修电梯不动解决方法：TT检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。

故障4问题：T2000VF用户投诉电梯运行一抖一抖很恐怖。

解决方法：用TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂无法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有一松动，焊好后修复故障。

故障5问题：300VF用户投诉电梯运行一停一停，跑一层要停5、6次。

到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。

OTIS电梯故障总汇常见的LCB-II板自身故障现象开关门灯全亮：Z10集成块更换RSL灯不亮：Z11集成块更换内显内呼无效：Z25集成块BDBD4更换召梯无效灯常亮：Z12集成块BD3、BD4更换内显无效:Z14集成块BD3、BD4更换输出电源无：Z14集成块BD3、BD4更换显示召梯无效：Z12集成块更换RSL灯不亮:Z21集成块BD3、BD4更换OH5000A:LCB-II主板部分1.LCBII主板上指示灯全部不亮,原因可能是高电压进入2.轿内和厅外指令不正常的信号.用服务器检查出LCBII板上SF-FAULT故障.检查PT1-3端子的AC110伏正常故障依旧,换板3.LCB2板24V 无输出,换板4.主板DW显示不亮，轿顶检修不起作用，无法运行。

电梯不自行恢复5.电梯不能起动，查LCBII板SE信号输入是否正常6.所有楼层外呼没有显示,换板7.电梯不运行，DW、DFC、DOL、DOB灯全亮，电梯不响应召唤不开门,换板8.电梯不运行，外呼显示“--”变频器故障显示“COMMCARDFAULT”，电梯断电后也不能复位9.LCB-II板，外显示器显示“某”字，板子DOB，DOL灯常亮，厅外指令无法登记，该板有故障。

10.电梯正常运行时出现抱闸时开时关，突然出现LCB-II板子上的灯全部亮起来，断电后无法恢复,换板11.电梯在正常情况下啊，慢车不可以开。

并且主板上指示灯正常。

变频器也没有故障，经检查发现主板后面有烧毁的现象，怀疑有高电压进入。

更换主板后正常。

12.电梯在慢车都不可以开。

并且主板上指示灯全部亮，经检查发现是安装人员短接错误造成的。

把安全回路的AC110伏短接到端子牌13上去了（30伏）B:西威变频器1.电梯运行时抖动较大，且参数无法更改，变频器主板应更换2.变频器主板85号端子有110v电源,电梯运行时主接触器吸合抱闸继电器不吸合,检查83号端子无110v电源输出(无),更换主板3.电梯不走车，变频器无任何显示，LCB2板显示正常，外围线路及电压经查正常，应更换变频器4.电梯不运行，故障显示现场为IGBT，更换变频器5.电梯关人，AMCB2板显示变频器故障，更换变频器6.电梯不能运行，变频器显示“HWFAULT”不能复位，检查外部线路均正常，送电电阻很烫。

西子奥的斯电梯故障总汇常见的LCB-II板自身故障现象开关门灯全亮：Z10集成块更换RSL灯不亮：Z11集成块更换内显内呼无效：Z25集成块 BD BD4 更换召梯无效灯常亮：Z12集成块BD3、BD4 更换内显无效:Z14集成块 BD3、BD4 更换输出电源无：Z14集成块BD3、BD4 更换显示召梯无效：Z12集成块更换RSL灯不亮: Z21集成块BD3、BD4 更换OH5000A:LCB-II主板部分1.LCBII主板上指示灯全部不亮,原因可能是高电压进入2. 轿内和厅外指令不正常的信号.用服务器检查出LCBII板上SF-FAULT故障.检查PT1-3端子的AC110伏正常故障依旧,换板3. LCB2板24V无输出,换板4. 主板DW显示不亮，轿顶检修不起作用，无法运行。

电梯不自行恢复5. 电梯不能起动，查LCB II板SE信号输入是否正常6. 所有楼层外呼没有显示,换板7. 电梯不运行，DW、DFC、DOL、DOB灯全亮，电梯不响应召唤不开门,换板8. 电梯不运行，外呼显示“--”变频器故障显示“COMM CARD FAULT”，电梯断电后也不能复位9. LCB-II板，外显示器显示“*”字，板子DOB，DOL灯常亮，厅外指令无法登记，该板有故障。

10. 电梯正常运行时出现抱闸时开时关，突然出现LCB-II板子上的灯全部亮起来，断电后无法恢复,换板11.电梯在正常情况下啊，慢车不可以开。

并且主板上指示灯正常。

变频器也没有故障，经检查发现主板后面有烧毁的现象，怀疑有高电压进入。

更换主板后正常。

12.电梯在慢车都不可以开。

并且主板上指示灯全部亮，经检查发现是安装人员短接错误造成的。

把安全回路的AC110伏短接到端子牌13上去了（30伏）B: 西威变频器1. 电梯运行时抖动较大，且参数无法更改，变频器主板应更换2. 变频器主板85号端子有110v电源,电梯运行时主接触器吸合抱闸继电器不吸合,检查83号端子无110v电源输出(无),更换主板3. 电梯不走车，变频器无任何显示，LCB2板显示正常，外围线路及电压经查正常，应更换变频器4. 电梯不运行，故障显示现场为IGBT，更换变频器5. 电梯关人，AMCB2板显示变频器故障，更换变频器6. 电梯不能运行，变频器显示“HW FAULT”不能复位，检查外部线路均正常，送电电阻很烫。

奥的斯电梯故障维修实例及分析1、西子奥的斯电梯，一平层感应器故障，更换后电梯快慢车都不动，检查发现接线时将屏蔽线与感应器线拧在一起，重新接线后正常。

2、西子奥的斯OH-5000系列，西威变频器，18层18站，电梯停在2层平层，显示1层，不能关门，断电复位后电梯关门并自动寻址至顶层，外招显示两杠，快慢车均不动，主板NOR灯不亮，变频器报故障Invert fault，后来查出故障原因是下强迫减速开关故障，电梯寻址到顶层时上下强减开关同时动作导致快慢车都不能运行；以前遇到英威腾控制系统的电梯在上下强减同时动作时可以开检修。

3、奥的斯SKY电梯，11层12站。

电梯在1层不开门，外招登记不上指令，主板NOR灯不亮，GDCB板上LED3故障指示灯亮；断电复位后，电梯自动上行至顶层UIS(上限位光电开关)处停下，不开门，外招显示“--”。

在控制柜打检修可上下运行，在轿顶检修上行正常，下行到门区时停车不能继续下行，检查是1LS（下强迫减速开关）故障。

（UIS/DIS为光电开关时，紧急电动运行时上下限位功能失效；但轿顶检修运行上下限位功能有效。

）4、奥的斯SKY电梯，电梯在1层不关门，内外招指令都登记不上，断电送电后故障依旧，主板DOL灯（开门到位）亮，DOB灯（有开门指示）亮，其他指示灯都正常，检查光幕正常，开关门按钮正常，检修运行可强制关门说明门机及机械正常，打回正常后电梯返平层自动开门，约2分钟后蜂鸣器长鸣。

更换轿内通讯板/长板子（RS*CAR）后恢复正常。

5、奥的斯SKY电梯，电梯在1层不开门，外招登记不上指令，到控制柜发现GDCB板上LED3故障灯闪烁，断电复位后故障消失，但仍不能正常运行，打检修使电梯下行正常，但检修上行变频器不工作，随后LED3灯亮。

在控制柜将2LS（上强减）短接，故障依旧；检查UIS/DIS（上下限位）光电开关均正常，1LV/2LV（平层光电开关）也正常，依据图纸查看，上述各开关信号都通往GECB和GDCB板；与相同楼层相同层间距的电梯对换GDCB板后，电梯恢复正常。
