奥的斯服务工具ST(TT)查看故障记录及清除故障记录方法

奥的斯电梯服务器操作方法
这是我干了两年奥的斯无机房电梯和有机房电梯的程序极其查看故障和其他内容的服务器操作方法
电梯系统故障查看主板:LCB2、LMCB、ALMCB、HAMCB
M-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。

驱动:M-3-2-1 当前电梯故障M-3-2-2 历史故障记录M-3-2-3 清除
当前电梯故障M-3-2-4 清除历史故障记录
主板:GECB、TCBC M-1-1-2-1 故障记录清除:在故障记录菜单中蓝键+2,按提示确认即可。

驱动:M-2-2-1 录M-2-2-2 历史故障记录M-2-2-4 清除历史故障记录
当前电梯故障M-2-2-2 历史故障记M-2-2-3 清除当前电梯故障
M-2-2-5 复位变频器(相当于断电复位)
主板:RCB2+MCB / OSBA+MSBA OCSS:按键顺序: M-1-2-2-1:事件记录M-1-2-2-2:操作模式记录清除故障方法:清除单个故障,请在使ST 显示该条记录的时候按SHIFT+ENTER 来清除该显示中的故障。

如果清楚全部故障记录,请按SHIFT+5 然后在按照上面的提示确认即可。

或按M-1-5-1 清除故障MCSS:按键顺序: M-2-2-2:事件记录清除故障方法:同上面的OCSS 一样驱动: OVF30:按键顺序: M-4-2-1:查看当前故障M-4-2-2:查看存储故障M-4-2-3: 清除故障记录驱动:OVF20:按键顺序: M-2-2-1:查看最后一次接通电源到现在的所有事件记录M-2-2-2:查看最后一次接通电源以前的所有未清除的故障记录故障清除方法:按键SHIFT+5,然后按照上面的提示确认即可清除。

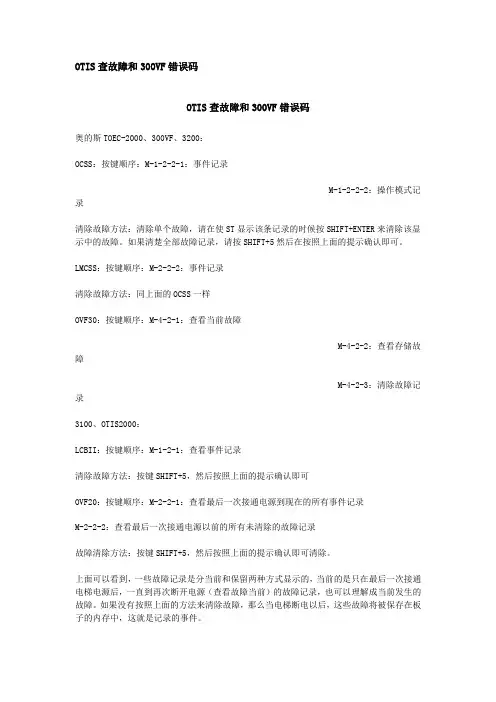

OTIS查故障和300VF错误码OTIS查故障和300VF错误码奥的斯TOEC-2000、300VF、3200：OCSS：按键顺序：M-1-2-2-1：事件记录M-1-2-2-2：操作模式记录清除故障方法：清除单个故障，请在使ST显示该条记录的时候按SHIFT+ENTER来清除该显示中的故障。

如果清楚全部故障记录，请按SHIFT+5然后在按照上面的提示确认即可。

LMCSS：按键顺序：M-2-2-2：事件记录清除故障方法：同上面的OCSS一样OVF30：按键顺序：M-4-2-1：查看当前故障M-4-2-2：查看存储故障M-4-2-3：清除故障记录3100、OTIS2000：LCBII：按键顺序：M-1-2-1：查看事件记录清除故障方法：按键SHIFT+5，然后按照上面的提示确认即可OVF20：按键顺序：M-2-2-1：查看最后一次接通电源到现在的所有事件记录M-2-2-2：查看最后一次接通电源以前的所有未清除的故障记录故障清除方法：按键SHIFT+5，然后按照上面的提示确认即可清除。

上面可以看到，一些故障记录是分当前和保留两种方式显示的，当前的是只在最后一次接通电梯电源后，一直到再次断开电源（查看故障当前）的故障记录，也可以理解成当前发生的故障。

如果没有按照上面的方法来清除故障，那么当电梯断电以后，这些故障将被保存在板子的内存中，这就是记录的事件。

可以看到，上面清除故障的方法基本都是一样的，就是在故障查看状态按SHIFT+5键，这里的SHIFT键就是服务工具ST上的蓝色键。

一些ST的操作方法大家如果不是很熟悉，可以查看本论坛的一些相关帖子以及本网站的一些收费资料了解。

300VF 部分 MCSS参数分享M231略M232VELOCITY NORMAL：正常运行速度ACCELERA NORMAL“正常加速度JERK NORMAL：加加速度VELOCITY INSPECT：检修运行速度ACCELERA INSPECT”检修运行加速度VELOCITY LEARN：自学习速度ACCELERA LEARN“300VF故障代码.1、 Base (GATE SUPPLY) fault硬件检测到IGBT门驱动电路电压不足。

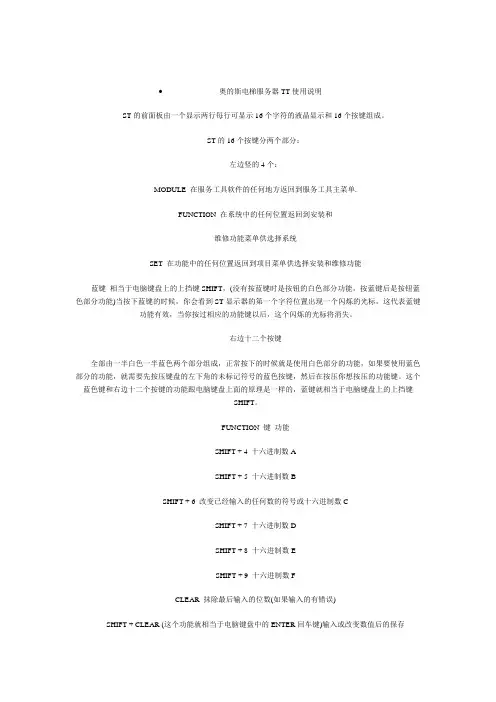

•奥的斯电梯服务器TT使用说明ST的前面板由一个显示两行每行可显示16个字符的液晶显示和16个按键组成。

ST的16个按键分两个部分：左边竖的4个：MODULE 在服务工具软件的任何地方返回到服务工具主菜单.FUNCTION 在系统中的任何位置返回到安装和维修功能菜单供选择系统SET 在功能中的任何位置返回到项目菜单供选择安装和维修功能蓝键相当于电脑键盘上的上挡键SHIFT，(没有按蓝键时是按钮的白色部分功能，按蓝键后是按钮蓝色部分功能)当按下蓝键的时候，你会看到ST显示器的第一个字符位置出现一个闪烁的光标，这代表蓝键功能有效，当你按过相应的功能键以后，这个闪烁的光标将消失。

右边十二个按键全部由一半白色一半蓝色两个部分组成，正常按下的时候就是使用白色部分的功能，如果要使用蓝色部分的功能，就需要先按压键盘的左下角的未标记符号的蓝色按键，然后在按压你想按压的功能键。

这个蓝色键和右边十二个按键的功能跟电脑键盘上面的原理是一样的，蓝键就相当于电脑键盘上的上挡键SHIFT。

FUNCTION 键功能SHIFT + 4 十六进制数ASHIFT + 5 十六进制数BSHIFT + 6 改变已经输入的任何数的符号或十六进制数CSHIFT + 7 十六进制数DSHIFT + 8 十六进制数ESHIFT + 9 十六进制数FCLEAR 抹除最后输入的位数(如果输入的有错误)SHIFT + CLEAR (这个功能就相当于电脑键盘中的ENTER回车键)输入或改变数值后的保存GO ON 向前转换显示GO BACK 向后转换显示(先按下SHIFT键，然后在按GO ON/GO BACK这个键的时候，GO BACK功能将被实现。

ST使用：将ST插入奥的斯电梯板的接口以后，首先ST的显示器将显示：SELF TEST –OK- MECS-MODE的字样，这里的意思是：ST自检通过，当前连接的是模块化电梯控制系统模式，这样的显示是正常的，如果出现其它的字样，请将ST拔下，然后重新插入在实验，如果问题还不能解决，那么可能是ST或者电梯部件出现了故障。

[ 显示部]显示窗：有16X2个LCD显示屏,[键][MOUDULE][DISP STATE]况。

[ENT CALL] [TEST][FUNTION] [DISP IN][SEL OUT][0] 〜[9] 输入。

[SET][ON][UP] [DOWN][ 蓝键][OFF] [GO ON]出状况。

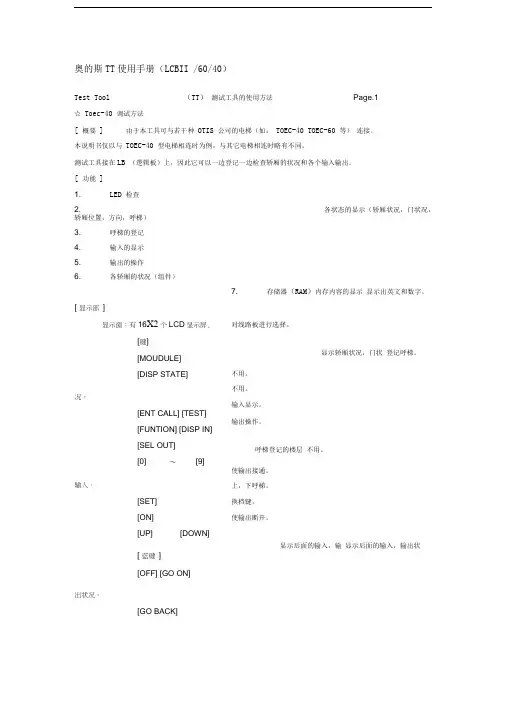

[GO BACK] Page.1奥的斯TT使用手册（LCBII /60/40）Test Tool （TT）测试工具的使用方法☆ Toec-40 调试方法[ 概要] 由于本工具可与若干种OTIS 公司的电梯（如：TOEC-40 TOEC-60 等）连接。

本说明书仅以与TOEC-40 型电梯相连时为例，与其它电梯相连时略有不同。

测试工具接在LB （逻辑板）上，因此它可以一边登记一边检查轿厢的状况和各个输入输出。

[ 功能]1. LED 检查2. 各状态的显示（轿厢状况，门状况，轿厢位置，方向，呼梯）3. 呼梯的登记4. 输入的显示5. 输出的操作6. 各轿厢的状况（组件）7. 存储器（RAM）内存内容的显示显示出英文和数字。

对线路板进行选择。

显示轿厢状况，门状登记呼梯。

不用。

不用。

输入显示。

输出操作。

呼梯登记的楼层不用。

使输出接通。

上，下呼梯。

换档键。

使输出断开。

显示后面的输入，输显示后面的输入，输出状况。

使用方法1．LCD 检查（自身测试）［功能］实验LCD的显示机能［使用方法］（1）由于接通LB （逻辑板），自动开始LCD顺次点灯实验。

（2）在使用实验工具进行的情况下，按动红色的转换开关。

2．轿厢状况，门状况的显示：［功能］显示轿厢状况，门状况，轿厢位置，方向，各个呼梯。

［使用方法］按动{DISP STATE}［显示］轿厢的方向轿厢状况门状况1) 轿厢方向★★★★★★★★单台的场合******** Page.2 向上▲ 向下▼第一行LCD 轿厢位置第二行LCD轿厢呼唤第三行LCD大厅下呼唤第四行LCD大厅上呼唤无方向2）轿厢状况TRV? 继电器操作电路的交流100V电源脱落。

OTIS电梯系统故障查看
主板：LCB2、LMCB、ALMCB、HAMCB
M-1-2-1 故障记录清除：在故障记录菜单中蓝键+2，按提示确认即可。

驱动：M-3-2-1 当前电梯故障M-3-2-2 历史故障记录M-3-2-3 清除当前电梯故障M-3-2-4 清除历史故障记录
主板：GECB、TCBC
M-1-1-2-1 故障记录清除：在故障记录菜单中蓝键+2，按提示确认即可。

驱动：M-2-2-1 当前电梯故障M-2-2-2 历史故障记录 M-2-2-2 历史故障记录 M-2-2-3 清除当前电梯故障M-2-2-4 清除历史故障记录 M-2-2-5 复位变频器（相当于断电复位）
主板：RCB2+MCB / OSBA+MSBA OCSS：
按键顺序： M-1-2-2-1：事件记录 M-1-2-2-2：操作模式记录清除故障方法：清除单个故障，请在使ST显示该条记录的时候按SHIFT+ENTER来清除该显示中的故障。

如果清楚全部故障记录，请按SHIFT+5然后在按照上面的提示确认即可。

或按M-1-5-1清除故障 MCSS：按键顺序： M-2-2-2：事件记录清除故障方法：同上面的OCSS一样驱动：OVF30：按键顺序： M-4-2-1：查看当前故障M-4-2-2：查看存储故障M-4-2-3：清除故障记录驱动：OVF20：按键顺序： M-2-2-1：查看最后一次接通电源到现在的所有事件记录 M-2-2-2：查看最后一次接通电源以前的所有未清除的故障记录故障清除方法：按键SHIFT+5，然后按照上面的提示确认即可清除。

奥的斯电梯服务调试器按键说明（TT）奥的斯电梯服务调试器的 16 个按键分两个部分：左边部分四个分别是： MODULE 、 FUNCTION、 SET 、蓝键1.MODULE 在服务⼯具软件的任何地⽅返回到服务⼯具主菜单.2.FUNCTION 在系统中的任何位置返回到安装和维修功能菜单供选择系统3.SET 在功能中的任何位置返回到项⽬菜单供选择安装和维修功能4.蓝键相当于电脑键盘上的上挡键 SHIFT，（没有按蓝键时是按钮的⽩⾊部分功能，按蓝键后是按钮蓝⾊部分功能）当按下蓝键的时候，你会看到调试器的显⽰器的第⼀个字符位置出现⼀个闪烁的光标，这代表蓝键功能有效，当你按过相应的功能键以后，这个闪烁的光标将消失。

右边⼗⼆个按键全部由⼀半⽩⾊⼀半蓝⾊两个部分组成，正常按下的时候就是使⽤⽩⾊部分的功能，如果要使⽤蓝⾊部分的功能，就需要先按压键盘的左下⾓的未标记符号的蓝⾊按键，然后在按压你想按压的功能键。

这个蓝⾊键和右边⼗⼆个按键的功能跟电脑键盘上⾯的原理是⼀样的，蓝键就相当于电脑键盘上的上挡键 SHIFT。

FUNCTION 键功能：SHIFT + 4 ⼗六进制数 ASHIFT + 5 ⼗六进制数 BSHIFT + 6 改变已经输⼊的任何数的符号或⼗六进制数 CSHIFT + 7 ⼗六进制数 DSHIFT + 8 ⼗六进制数 ESHIFT + 9 ⼗六进制数 FCLEAR 抹除最后输⼊的位数(如果输⼊的有错误)SHIFT + CLEAR （这个功能就相当于电脑键盘中的 ENTER 回车键）输⼊或改变数值后的保存GO ON 向前转换显⽰GO BACK 向后转换显⽰（先按下 SHIFT 键，然后在按 GO ON/GO BACK 这个键的时候，GO BACK 功能将被实现服务器使⽤：将服务器插⼊奥的斯电梯板的接⼝以后，⾸先 ST 的显⽰器将显⽰： SELF TEST –OKMECS-MODE 的字样，这⾥的意思是：服务器⾃检通过，当前连接的是模块化电梯控制系统模式，这样的显⽰是正常的，如果出现其它的字样，请将调试器拔下，然后重新插⼊在实验，如果问题还不能解决，那么可能是调试器或者电梯部件出现了故障。

奥的斯电梯自学习TT操作方法
1
1）先将电梯慢车走到一层，打成检修状态。

2）按112此时应显示1LS2ls，如没有按GO ON下
翻直到
找到1LS为止此时1LS为大写，在走慢车上行，观察1LS变为小写（1ls）立即松手。

2
1）将TT从LCB_II板上拿下，插到变频器接口上3）然后按41，打成正常，在打成检修。

按确定键；
蓝键
+CLEAR，在打成正常。

4）此时电梯启动慢行向下，走到底后在翻转过来
慢行向上，走
到定后平层，5）自学习完毕，试车
奥蒂斯无机房电梯TT自学习方法1）先将电梯慢车走到一层，打成检修状态。

2）按112此时应显示1LS2ls，如没有按GO ON下翻直到找到1LS为止此时1LS为大写，在走慢车上行，观察1LS变为小写（1ls）立即松手。

21)将所有程序退出，按241显示
wait fof NORMAL
2)打成正常显示switch to ERO3)在打检修显
示run paess ENTER4)兰键+CLEAR(确认键)显示
press CLEAR
5）再打正常显示learn active此时电梯自动启动下行到平层后上行到顶层后停止6）电梯自学习成
功。

奥的斯电梯服务工具ST（TT）测试工具简介奥的斯的电梯电子控制部件均是使用服务工具ST（早期被称为TT（TESTTOOL）测试工具，后来被提升为ST（SERVICETOOL）服务工具），OTIS3000电梯更是这样，在维修和调试中均需要使用到ST来进行一些查询和修改。

本文就是对ST在OTIS3000电梯维修和保养工作的作用和应用。

由于调试方面涉及的面太多，还可能引发一些版权问题，所以，这里对涉及调试的部分将略去，本文将本着非常实用和对维修保养工作支持的方针来进行介绍。

ST（SERVICETOOL）服务工具：其实ST就是一个奥的斯电梯系统的输入输出系统，通过ST可以查看电梯的所有参数，接口的状态，电梯的状态，操作模式，故障记录，当前故障，软件，等所有的功能。

所以，数量掌握ST的时候，对维修好奥的斯电梯是有很大帮助的。

ST：(OTIS件号:MT-122059)ST（TT）按键介绍：ST的前面板由一个显示器和16个按键组成。

显示器为两行，每行可显示16个字符，液晶显示。

ST的按键分两个部分，其中十二个按键由两个部分组成，可以看到，这十二个按键的上半部分是白色的，下半部分是蓝色的。

正常按下的时候，就是使用的白色部分的功能，如果使用这个蓝色部分的功能，就需要先按压SHIFT（在键盘的左下角的未标记符号的蓝色按键），然后在按压你想按压的功能键。

例如：当按压GOON/GOBACK这个键的时候，GOON功能实现，如果先按下SHIFT键，然后在按GOON/GOBACK这个键的时候，GOBACK功能将被实现。

注意：当按下SHIFT键的时候，你会看到ST显示器的第一个字符位置出现一个闪烁的光标，这代表SHIFT蓝键功能有效，当你按过相应的功能键以后，这个闪烁的光标将消失。

这个SHIFT键（蓝色键）和那十二个按键的功能跟电脑键盘上面的原理是一样的，SHIFT 键就相当于电脑键盘上的上挡键SHIFT。

KEY(S)FUNCTION键功能0零11223344SHIFT+4十六进制数A55SHIFT+5十六进制数B66SHIFT+6改变已经输入的任何数的符号或十六进制数C77SHIFT+7十六进制数D88SHIFT+8十六进制数E99SHIFT+9十六进制数FCLEAR抹除最后输入的位数(如果输入的有错误)SHIFT+CLEAR输入改变的数值(ST上显示的输入的数值到电梯控制系统内存.这个功能就相当于电脑键盘中的ENTER回车键)SET在功能中的任何位置返回到项目菜单供选择安装和维修功能FUNCTION在系统中的任何位置返回到安装和维修功能菜单供选择系统MODULE在服务工具软件的任何地方返回到服务工具主菜单.GOON(>)向前转换显示GOBACK(<)向后转换显示连接ST到OVF20：在OVF20的MCBII板上有标准的连接接口，将ST直接插入就可以了。

使用RS232转换成422的数据线TT维修人员使用手册TT是奥的斯电梯的专用服务器，主要用于调试人员的现场调试操作，但如果维修人员能熟悉它，充分利用它，将能缩短故障排查时间，在相对短的时间内解决问题。

下面将以西奥21VF型号的电梯说明TT在此类电梯中的使用方法。

第一篇XO21VF概述XO21VF用了MECS，即模块化控制系统。

它由四个子系统组成，这些子系统包括操作控制子系统（OCSS）、运行指令子系统（LMCSS）、门控制子系统（DISS）、驱动控制子系统（DBSS）。

每个子系统（也叫服务系统）已经电脑化并能按设计好的要求完成专门的功能。

此外，每个服务系统靠串行传输线传送参数，交换信息。

第二篇OCSS操作子系统(即RCBII板子)一、概述。

OCSS是一个管理操作功能的服务系统，负责此系统的PC板是RCBII。

OCSS的功能是：负责指令、召唤、层楼显示、地震、消防运行目的层、开关门方向等的接受处理。

几乎所有的输入、输出信号（如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、蜂鸣器、厅外铃、停止开关等）都靠一个远站（RS5）与OCSS串行传输，此系统能靠一小组电线完成。

在OCSS和远站（RS）之间，考4根电线通讯，其中两根电源线（DC30V，HL2），两根信号线（L1，L2）。

OCSS有三组不同的串行信号线，分别是C/C（连接轿厢）、C/H（连接厅外）、G/H（连接群控）。

二、TT简介A、TT的前面板由一个显示屏和16个键组成，显示屏有两行。

B、激活键的蓝键功能：按SHIFT键（左下角没有标识的键），然后按相应的键。

比如，如果按下GO ON/GO BACK键，将会出现GO ON（往下翻页）功能，但是按住SHIFT键，然后按GO ON/GO BACK键，将会出现GO BACK（往上翻页）功能。

C、当按下SHIFT键后，显示屏的第一个字符那里将会有指针闪烁。

图一：TT按键排列示意图各按键的功能见下表：三、如何连接TTTT是连接在RCB上的P1端口，这样的连接可以进入OCSS和有限的进入MCSS，DBSS，DCSS。
