迈瑞PM9000心电监护仪基本性能及操作

迈瑞心电的使用流程简介迈瑞心电是一种专业的心电检测设备，可以用于临床医生对患者进行心电图分析和诊断。

本文将介绍迈瑞心电的使用流程，帮助用户正确操作该设备，获取准确的心电图数据。

使用步骤以下是迈瑞心电的使用流程，包括设备的准备、操作步骤及数据保存。

1.准备工作–启动设备：将迈瑞心电设备加电并按下电源开关，待设备响应后即可开始操作。

–检查电极：检查心电导联电极是否完好无损，如有损坏应及时更换。

–准备纸张：确保设备中安装有足够的心电图纸，以便记录心电图数据。

2.操作步骤–打开设备界面：按下心电仪上的开机按钮，进入设备操作界面。

–患者信息录入：在设备界面上输入患者的基本信息，如姓名、性别、年龄等。

–安装电极：根据设备指示，正确安装心电导联电极，保证电极与患者皮肤接触良好。

–开始记录：设备操作界面上可以选择不同的记录方式，根据临床需求选择合适的记录模式，然后点击“开始记录”按钮。

–监护过程：在记录期间，设备会实时显示心电图波形，医生可通过监测画面来判断患者的心脏状况。

–停止记录：记录完毕后，点击“停止记录”按钮，保存心电图数据。

3.数据保存与分析–存储数据：迈瑞心电设备会将记录的心电图数据存储在内部存储器中，可以通过导出功能将数据传输到电脑或其他存储设备中。

–数据分析：使用迈瑞心电软件或其他专业心电软件，将保存的心电图数据导入进行分析，以辅助医生进行诊断和治疗。

注意事项1.设备操作前，请确保设备正常工作并处于稳定状态。

2.心电导联电极必须是整洁、无污损，并正确安装在患者的身体上。

3.在监测过程中，注意观察患者的体征变化，及时处理异常情况。

4.将心电图数据存储在安全可靠的地方，以免数据丢失或泄露。

5.使用专业心电软件进行数据分析时，需确保软件的版本正确，并熟悉软件的操作流程。

总结迈瑞心电是一款可靠的心电检测设备，通过正确的使用流程能够帮助医生准确分析和诊断患者的心脏状况。

本文介绍了迈瑞心电的使用步骤，包括设备的准备、操作步骤和数据保存与分析，同时提醒了使用者需要注意的事项。

PM-9000病人监护仪简易操作方法。

1.将ECG电缆，NIBP充气管，SPO2电缆分别与监护仪相应接口对接。

2.打开电源。

3.将电极与ECG电缆相接安放在病人身上，位置如下：RA(白)—锁骨下，靠近右肩LA(黑)—锁骨下，靠近左肩RL(绿)—右下腹LL(红)—左下腹V (棕)—胸壁上4将血氧探头置于病人手指，指甲正对血氧探头光源射出的光线。

5.降血压计袖套安放在病人的上臂，按下无创血压键启动或停止无创血压测量。

6.按下旋钮左右移动光标对各项信息和参数进行设置。

PM-1000病人监护仪简易操作方法。

1.将ECG电缆，NIBP充气管，SPO2电缆分别与监护仪相应接口对接。

2.打开电源。

3.将电极与ECG电缆相接安放在病人身上，位置如下：RA(白)—右侧锁骨中点外下方LA(黑)—左侧锁骨中点外下方LL(红)—左侧腋前线第六肋间4.将血氧探头置于病人手指，指甲正对血氧探头光源射出的光线。

5.将血压计袖套安放在病人的上臂，按下STARY键启动或停止无创血压测量。

6.按下旋钮左右移动光标对各项信息和参数进行设置。

科力ZNB–XD智能输液泵简易操作方法1.接通电源，打开泵后开关。

2.打开泵门，将输液管拉直安装在气泡探头，定位座和止液之中。

3.关闭泵门。

4.按下输液量栏“∧”键或“∨”键设置输液量。

5.按下流速栏“转换”键，选择流速单位﹕滴数∕分或毫升∕小时，再按“∧”或“∨”键设定流速。

6.按“启动停止”键，泵启动指示灯顺序亮，开始输液。

7.停止状态或启动状态连续按“快排”键两次不松手，实现快排或快输功能。

8.发生报警时，按“启动停止”键，报警灯熄灭，报警消除，然后按报警灯上的文字提示内容做相应处理。

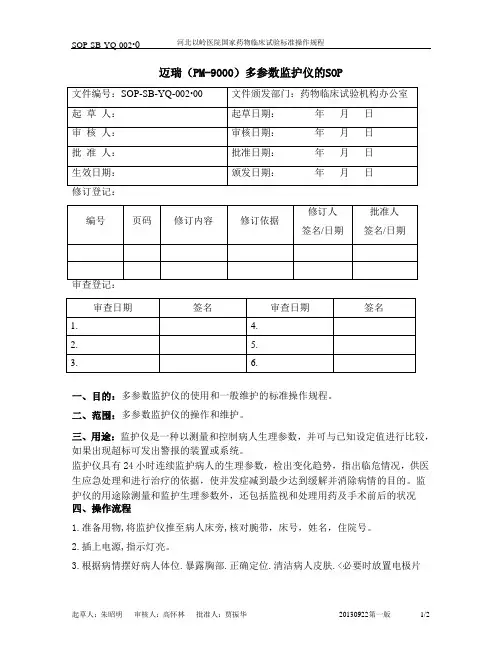

迈瑞（PM-9000）多参数监护仪的SOP一、目的：多参数监护仪的使用和一般维护的标准操作规程。

二、范围：多参数监护仪的操作和维护。

三、用途：监护仪是一种以测量和控制病人生理参数，并可与已知设定值进行比较，如果出现超标可发出警报的装置或系统。

监护仪具有24小时连续监护病人的生理参数，检出变化趋势，指出临危情况，供医生应急处理和进行治疗的依据，使并发症减到最少达到缓解并消除病情的目的。

监护仪的用途除测量和监护生理参数外，还包括监视和处理用药及手术前后的状况四、操作流程1.准备用物,将监护仪推至病人床旁,核对腕带，床号，姓名，住院号。

2.插上电源,指示灯亮。

3.根据病情摆好病人体位.暴露胸部.正确定位.清洁病人皮肤.<必要时放置电极片处用5%乙醇清洁>.粘贴电极片。

4.连接心电导联线:右上<RL>;胸骨右缘锁骨中线第一肋间;左上<LA>:胸骨左缘锁骨中线第一肋间右下<RL>:右腋前中线剑突水平处;左下<LL>;左腋前线剑突水平处;胸导<V>:剑突下偏左心前区处。

5.无创血压监测:选择合适的部位,绑血压计袖带;有标志的箭头指向肱动脉搏处。

6.开启监护仪:通过监护仪模块设定ECG.NBP.各监测参数:按动右下方旋转按钮.左右旋转时为选择键,按动是为确认键,FCG-选择导联,波幅及心率报警上.下限:NBP-选择血压监测间隔时间及报警上下限7.按下"血压启动键"<右测.蓝色>血压测两完毕.显示屏上出现相应P.BP数值.记录与护理记录单上。

8.停止监护：将各输出电缆从病人身上取下.整理床单位。

9.关闭电源开关.拔掉电源。

10.用75%酒精擦拭仪器及各输出电缆线.及时补充电极片.以便备用。

五、仪器维护：（一）维护检查在使用监护仪前应检查①是否有机械性损坏；②检查全部外漏导线、插人部分和附件；③检查可能用于监护病人的仪器。

迈瑞PM9000 病人监护仪深度剖析“迈瑞”作为目前中国领先的医疗设备厂商，其生产的各类产品一直以来都被国人奉为国产医疗器械的标杆，市场占有率远高于其他国产品牌，多年来一直统治着国产医疗器械市场的半壁江山。

由于其较高的品牌知名度，导致这个品牌在行业中拥有了貌似“神圣不可侵犯”的特殊身份，被冠予了无数的光环。

当然这一切的荣耀最终也反映在了其相对较高的售价上。

由于这些原因，编者作为一个电子行业的业内人士，突然萌生了对这个神奇品牌一探究竟的好奇心，幸而最近偶遇一迈瑞产品，随即手痒难耐，决定仔细研究一下，下面的内容小编分为“包装”、“附件”、“外观”、“拆解”、“硬成本核算”五个步骤，从生产角度，对其进行深度分析。

产品名称：病人监护仪规格型号：PM-9000 Express经销商进货价：1.3万市场售价：约1.6~2万元好贵～医疗器械行业果然生猛，这叫同为电子行业的家电、it、数码情何以堪！这样的售价，我想其内部的技术含量应该是远远超越了以苹果、三星、索尼等等为代表的引领全球技术风潮的数码产业了。

真叫人期待呀！一、包装：刚拿到这台机器的时候，编者第一眼就被这外包装小小的震撼了一下，第一次见面，没有见到想象中有新意的包装和精美的印刷。

不算挺括有些破烂的纸箱、简陋的胶带贴……，说实话乡镇企业生产的电饭锅的包装水平往往都好过它。

不过胶带上的红色“mindray”字样还是清晰地传达了这个厂家对自己品牌的自豪感。

好吧，这可能就是医疗器械行业的特点，也许他并不需要像消费类电子产品一样用精美的包装去吸引消费者。

这叫售价仅仅只有它1/2甚至1/10的笔记本电脑情何以堪……打开纸箱，内容物有一台主机、一本说明书、一个附件箱，还有一份装箱单。

仅仅是主机被套在一个塑料袋中避免可能的划伤。

依旧没有看到内包装显露出什么经过设计的痕迹。

简单中略显寒酸。

纸箱内壁上我们可以清晰的看到一条条纹路，这个细节显示出纸箱的面纸选料欠缺诚意，而面纸用料决定了纸箱的核心成本。

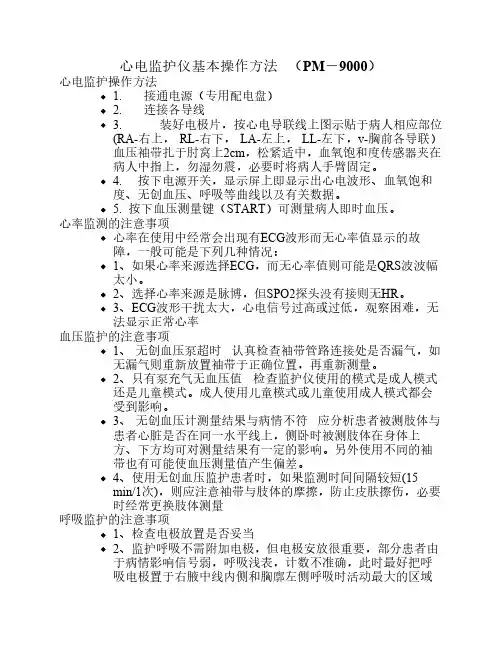

心电监护仪基本操作方法（PM－9000）心电监护操作方法1. 接通电源（专用配电盘）2. 连接各导线3. 装好电极片，按心电导联线上图示贴于病人相应部位(RA-右上， RL-右下， LA-左上， LL-左下，v-胸前各导联）血压袖带扎于肘窝上2cm，松紧适中，血氧饱和度传感器夹在病人中指上，勿湿勿震，必要时将病人手臂固定。

4. 按下电源开关，显示屏上即显示出心电波形、血氧饱和度、无创血压、呼吸等曲线以及有关数据。

5. 按下血压测量键（START）可测量病人即时血压。

心率监测的注意事项心率在使用中经常会出现有ECG波形而无心率值显示的故障，一般可能是下列几种情况：1、如果心率来源选择ECG，而无心率值则可能是QRS波波幅太小。

2、选择心率来源是脉博，但SPO2探头没有接则无HR。

3、ECG波形干扰太大，心电信号过高或过低，观察困难，无法显示正常心率血压监护的注意事项1、无创血压泵超时认真检查袖带管路连接处是否漏气，如无漏气则重新放置袖带于正确位置，再重新测量。

2、只有泵充气无血压值检查监护仪使用的模式是成人模式还是儿童模式。

成人使用儿童模式或儿童使用成人模式都会受到影响。

3、无创血压计测量结果与病情不符应分析患者被测肢体与患者心脏是否在同一水平线上，侧卧时被测肢体在身体上方、下方均可对测量结果有一定的影响。

另外使用不同的袖带也有可能使血压测量值产生偏差。

4、使用无创血压监护患者时，如果监测时间间隔较短(15min/1次)，则应注意袖带与肢体的摩擦，防止皮肤擦伤，必要时经常更换肢体测量呼吸监护的注意事项1、检查电极放置是否妥当2、监护呼吸不需附加电极，但电极安放很重要，部分患者由于病情影响信号弱，呼吸浅表，计数不准确，此时最好把呼吸电极置于右腋中线内侧和胸廓左侧呼吸时活动最大的区域以获取最佳呼吸波。

3、同时密切观察患者病情变化，注意患者有无窒息、缺氧、呼吸不规则等，及时采取措施以缓解患者呼吸窘迫症状。

迈瑞PM－9000基本性能及操作1 概述1．1 PM －9000型监护仪概述PM －9000型监护仪功能丰富，可以监护心电(E C G ) 、呼吸（RESP）血氧饱和度(SPO2 ) 、无创血压(NIBP)、体温(TEMP)、有创血压(IBP)、脉搏（PR）等主要要参数，可以选配有创血压（IBP）/心输出量(CO)/呼末二氧化碳(ETCO2)、麻醉气体（AG）．可安置充电电池．方便病人运动用户可以根据需耍选择不同的参数配。

一般标准配置为心电、血氧饱和度以及无创血压三个参数。

PM 9000也可通过网络与中央监互系统连接，组成网络监护系统，多应用在重症监护室，方便医护医护人员及时准确的观察患者体征。

1．2屏幕及接键PM 9000监护仪采用的是12.1英寸tft广视角彩色显示屏，可同时显示患者的信息、波形、参数及报警信息。

信息区在屏幕的上端．显示患者的床位号、患者类型、姓名、性别及日期等。

波形区在屏幕的左端，可以同时显示8道波形，波形顺序、幅度及刷新率可调。

参数区在屏幕的右端，与波形对应放置。

当有报警时，监护仪上端的报警灯亮起，同时在信息区显示报警信息，使用者可以根据信息做出相应动作。

按键在监护仪的下端。

从左至右依次为电源开关键、主屏幕键（MAIN）、冻结键(EREEZE)、报警消音键（SILENCE）、记录开始/停止键（REC/STOP）、袖带充气键(START)系统菜单键（MENU）及旋钮。

1.3 外部接口Pm－9000监护仪后部有电源插座、两个保险丝、监视器接口、接地端、模拟输出以及网络接口。

右侧面可选配记录仪。

左侧为ECG电缆插孔、Spo2传感器插孔、TEMP插孔、无创血压(NIBP)、以及电池插槽等。

根据配置模模块不同，插孔有所不同。

电池插槽可以同时安装两块充电电池。

电池使用时，要注意前三次要充电八小时以上，以便激活电池中的电子，延长电池的使用寿命。

2．监护Pm－9000监护仪可根据用户的不同需要，选配不同的监护模块.一般标准配置为ECG/RESP 监护、SPO2监护及NIBP监护三项。

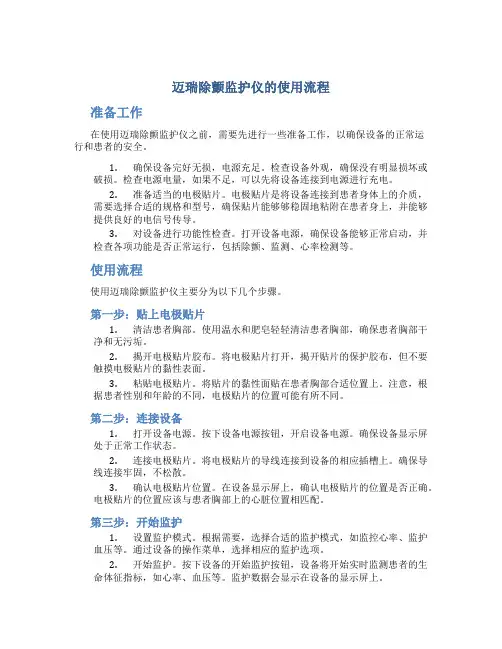

迈瑞除颤监护仪的使用流程准备工作在使用迈瑞除颤监护仪之前，需要先进行一些准备工作，以确保设备的正常运行和患者的安全。

1.确保设备完好无损，电源充足。

检查设备外观，确保没有明显损坏或破损。

检查电源电量，如果不足，可以先将设备连接到电源进行充电。

2.准备适当的电极贴片。

电极贴片是将设备连接到患者身体上的介质，需要选择合适的规格和型号，确保贴片能够够稳固地粘附在患者身上，并能够提供良好的电信号传导。

3.对设备进行功能性检查。

打开设备电源，确保设备能够正常启动，并检查各项功能是否正常运行，包括除颤、监测、心率检测等。

使用流程使用迈瑞除颤监护仪主要分为以下几个步骤。

第一步：贴上电极贴片1.清洁患者胸部。

使用温水和肥皂轻轻清洁患者胸部，确保患者胸部干净和无污垢。

2.揭开电极贴片胶布。

将电极贴片打开，揭开贴片的保护胶布，但不要触摸电极贴片的黏性表面。

3.粘贴电极贴片。

将贴片的黏性面贴在患者胸部合适位置上。

注意，根据患者性别和年龄的不同，电极贴片的位置可能有所不同。

第二步：连接设备1.打开设备电源。

按下设备电源按钮，开启设备电源。

确保设备显示屏处于正常工作状态。

2.连接电极贴片。

将电极贴片的导线连接到设备的相应插槽上。

确保导线连接牢固，不松散。

3.确认电极贴片位置。

在设备显示屏上，确认电极贴片的位置是否正确。

电极贴片的位置应该与患者胸部上的心脏位置相匹配。

第三步：开始监护1.设置监护模式。

根据需要，选择合适的监护模式，如监控心率、监护血压等。

通过设备的操作菜单，选择相应的监护选项。

2.开始监护。

按下设备的开始监护按钮，设备将开始实时监测患者的生命体征指标，如心率、血压等。

监护数据会显示在设备的显示屏上。

3.持续监护。

设备会不断地监测患者的生命体征指标，并在需要时发出警报。

监护过程中，需要时刻注意设备的报警提示，并采取相应的措施。

第四步：除颤操作（仅限需要除颤病患）1.确认除颤指示。

根据患者的心律情况，设备可能会发出除颤建议。

一、概述PM-9000A心电监护仪是医疗设备中常用的一种，具有可靠的心电监测功能，对心脏病患者的监测起到了重要作用。

为了确保监护仪的正常使用，需要对其参数进行适当的设置。

本文将针对PM-9000A心电监护仪的参数设置标准进行详细阐述。

二、电源设置1. 电源类型选择: 监护仪可根据实际使用环境选择直流电源或电池供电。

在医院或临床环境中可选择直流电源供电，而在急救或移动环境中则应选择电池供电。

2. 电源电压设置: 通过监护仪菜单中的设置选项，根据电源的实际电压进行相应的设置，以确保电源稳定可靠。

三、监护参数设置1. 心电监护参数设置: 在监护仪菜单中选择心电监护参数设置选项，设置心电导联类型、心率报警上下限、心律失常分析等参数，以确保能够全面有效地监测患者的心电情况。

2. 血压监护参数设置: 设置血压监护参数，包括收缩压、舒张压、平均压的报警上下限，血压测量间隔等，以确保对患者血压情况进行及时有效的监测。

四、报警设置1. 报警级别设置: 根据监护仪菜单中的报警设置选项，设置不同报警级别对应的声音和灯光提示，以便医护人员能够根据不同报警级别进行及时处理。

2. 报警延迟设置: 针对不同监护参数的报警延迟进行设置，避免因瞬时波动而频繁触发误报警。

五、波形设置1. 波形显示设置: 可根据实际需要选择心电波形、血压波形、呼吸波形的显示方式，以确保医护人员能够清晰地观察监护指标的变化情况。

2. 波形增益设置: 可根据实际需要调整波形的幅度增益，确保波形显示清晰可靠。

六、导联设置1. 心电导联设置: 根据心电监护的需要选择合适的心电导联方式，常用的有三导联、五导联、十二导联等，根据患者情况选择合适的导联方式进行设置。

2. 导联接触检测: 监护仪通过导联接触检测功能，能够及时提示医护人员导联接触不良的情况，提高监护的可靠性。

七、数据存储设置1. 数据存储介质选择: 监护仪可选择内置存储、SD存储卡、USB存储等不同存储介质，根据实际需要进行设置。

迈瑞PM9000 病人监护仪深度剖析“迈瑞”作为目前中国领先的医疗设备厂商，其生产的各类产品一直以来都被国人奉为国产医疗器械的标杆，市场占有率远高于其他国产品牌，多年来一直统治着国产医疗器械市场的半壁江山。

由于其较高的品牌知名度，导致这个品牌在行业中拥有了貌似“神圣不可侵犯”的特殊身份，被冠予了无数的光环。

当然这一切的荣耀最终也反映在了其相对较高的售价上。

由于这些原因，编者作为一个电子行业的业内人士，突然萌生了对这个神奇品牌一探究竟的好奇心，幸而最近偶遇一迈瑞产品，随即手痒难耐，决定仔细研究一下，下面的内容小编分为“包装”、“附件”、“外观”、“拆解”、“硬成本核算”五个步骤，从生产角度，对其进行深度分析。

产品名称：病人监护仪规格型号：PM-9000 Express经销商进货价：1.3万市场售价：约 1.6~2万元好贵～医疗器械行业果然生猛，这叫同为电子行业的家电、it、数码情何以堪！这样的售价，我想其内部的技术含量应该是远远超越了以苹果、三星、索尼等等为代表的引领全球技术风潮的数码产业了。

真叫人期待呀！一、包装：刚拿到这台机器的时候，编者第一眼就被这外包装小小的震撼了一下，第一次见面，没有见到想象中有新意的包装和精美的印刷。

不算挺括有些破烂的纸箱、简陋的胶带贴……，说实话乡镇企业生产的电饭锅的包装水平往往都好过它。

不过胶带上的红色“mindray”字样还是清晰地传达了这个厂家对自己品牌的自豪感。

好吧，这可能就是医疗器械行业的特点，也许他并不需要像消费类电子产品一样用精美的包装去吸引消费者。

这叫售价仅仅只有它1/2甚至1/10的笔记本电脑情何以堪……打开纸箱，内容物有一台主机、一本说明书、一个附件箱，还有一份装箱单。

仅仅是主机被套在一个塑料袋中避免可能的划伤。

依旧没有看到内包装显露出什么经过设计的痕迹。

简单中略显寒酸。

纸箱内壁上我们可以清晰的看到一条条纹路，这个细节显示出纸箱的面纸选料欠缺诚意，而面纸用料决定了纸箱的核心成本。

类别：仪器操作流程生效日期：2012.4.11 题目：迈瑞心电监护仪操作流程修订日期：2012.8.10 【评估】1、病人的年龄、病情、知识水平、合作程度；胸部皮肤情况。

2、迈瑞心电监护仪性能良好。

【准备】护士：着装整洁→洗手→戴口罩。

物品：治疗车：治疗盘内电极片、血压计袖带、一次性血氧饱和度探头、盐水纱布、75%酒精、棉签；迈瑞心电监护仪。

环境：清洁、安静、舒适病人：平卧或侧卧，卧位舒适【方法】检查心电监护仪，试机正常→携用物至病人床旁→核对床号、姓名，清醒病人解释目的和方法→正确连接各功能插件不得盲目硬插→连接电源→开机→顺序用棉球擦拭患者皮肤相应部位→正确粘贴电极片，连接导联线→选择ECG主波向上的导联（Ⅱ）→将心电图导联线与病人正确相连→显示监测信息，心脏导联选2导联，调整QRS波幅适当的高度，设定报警范围→将袖带绑在上肢肱二头肌至肘窝2-3cm 处，测量血压，设定报警范围，根据病情选择血压测量间隔时间→在测血压另一侧手指戴上血氧饱和度探头，指夹内发光处对准指甲壳，设定报警范围→固定导线→清醒病人询问感受告知注意事项→整理用物→洗手。

巡视病人→根据病情定期观察记录BP、R、HR、SPO2→及时处理报警→根据医嘱停止监护→向病人解释停用原因→按右下方旋转按钮到监护仪待机确定→取下电极片、SPO2探头、血压计袖带→酒精棉球清洁患者皮肤→清醒病人询问感受→按开关键关机→切断电源→酒精纱布清洁导联线、及监护仪屏幕，血压计袖带清洁消毒→整理用物→洗手记录停止时间。

【评价】1、动作轻柔、准确，关心体贴病人，与病人沟通语言、态度亲切，内容恰当。

2、正确处理报警，排除故障。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

一、操作步骤：1.检查监护仪所有附件齐全完好。

2.接通监护仪电源，系统进行自检。

检查病人监护仪所需要的所有功能。

确定仪器处于良好的工作状态。

3.将心电导联、血氧探头和血压袖带正确连接到病人身上，选择病人类型（成人、儿童、新生儿），屏幕显示心电波形、血氧波形、呼吸波形等，启动血压测量，显示血压各项指标。

4.设定心电、血氧、呼吸、血压各功能的报警参数的上下限。

仪器进入正常监护状态。

5.根据报警级别处理报警现象，可通过回顾查看病人监护信息。

二、注意事项：1.设备故障报警、应立即通知设备处维修人员处理。

2.监护结束后，清洁机器外表，将导联线、血氧探头和血压袖带清理后妥善存放。

3.长期备用状态的监护仪应每周充电一次，保证电池足电备用。

三、监护仪维修与清洁监护仪维修在使用监护仪之前，应进行如下检查工作：1.检查是否有任何机械系损坏：检查全部外露线导线，插入良好部分和附件。

2.检查全部可能用于监护病人的仪器功能，并保证仪器处于良好的工作状态。

如果发现能证明仪器功能有损坏的迹象，则不得使用监护仪在病人身上进行任何监护，请于医院的生物医学工程师或本公司维修工程师联系。

每6-12个月或在每次维修后，必须由合格的人员对设备进行一次全面性检查，包括功能安全性检查。

应该按照医院的维修计划，对监护仪的同步除颤功能进行检查，并且至少每3个月由合格的维修人员校验一次。

所有需要将仪器打开进行的检查必须由合格的维修人员进行。

安全和维修检查也可由本公司的人员进行。

如果使用此仪器的各医院或机构不能实行一套满意的维修计划，则会造成设备功能效果，且可能危机人身健康。

为了延长充电电池的寿命，建议每月至少使用一次电池，并且每次要等用完电池电量后充电。

按照维修公司维修工程师的指导更换电池。

监护仪的一般清洁清洗监护仪或传感器之前必须关掉电源并断开交流电源。

保持监护仪无灰尘，建议要清洗机壳外表面和显示器屏幕。

清洗机壳要用无侵蚀清洁剂，如肥皂水和清水。
